Rozdzielacz z zaworami 16-sekcyjny PRAWTECH

Rozdzielacz z zaworami 16-sekcyjny PRAWTECH

Rozdzielacz z zaworami 16-sekcyjny PRAWTECH to największy standardowy model rozdzielacza hydraulicznego serii Z, przeznaczony do instalacji dolnego źródła gruntowych pomp ciepła obejmujących szesnaście niezależnych obiegów geotermalnych. Umożliwia połączenie rozbudowanego gruntowego wymiennika ciepła w jednym układzie kolektorowym, zapewniając rozprowadzenie płynu niskokrzepnącego do poszczególnych sekcji oraz jego powrót do instalacji pompy ciepła.

W instalacjach wykorzystujących duże pola sond geotermalnych szczególnego znaczenia nabiera możliwość niezależnego odcinania poszczególnych obiegów. Rozdzielacz PRAWTECH serii Z wyposażono w 32 mosiężne zawory kulowe 1", rozmieszczone po szesnaście na belkach zasilającej i powrotnej. Każdy obieg posiada dwa punkty odcięcia, umożliwiające jego hydrauliczne odizolowanie podczas diagnostyki, konserwacji lub prac serwisowych.

Konstrukcję tworzą dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø90 mm, wyposażone w odejścia sekcyjne Ø40 mm. Zespoły napełniająco-odpowietrzające 1" oraz konsola montażowa ułatwiają przygotowanie instalacji do pracy. Rozdzielacz przeznaczony jest do współpracy z odpowiednio dobranymi płynami niskokrzepnącymi, w tym wodnymi roztworami glikolu.

Najważniejsze zalety rozdzielacza z zaworami 16-sekcyjnego PRAWTECH

• Największy standardowy wariant serii Z – możliwość połączenia szesnastu niezależnych obiegów dolnego źródła w jednym rozdzielaczu
• Indywidualne odcinanie każdej sekcji – możliwość zamknięcia wybranego obiegu zarówno na zasilaniu, jak i powrocie
• Centralna organizacja dużego pola sond – uporządkowane połączenie przewodów gruntowego wymiennika ciepła
• Ułatwiona diagnostyka instalacji – możliwość hydraulicznego odizolowania poszczególnych obiegów podczas prac technicznych
• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przeznaczona do wielosekcyjnych instalacji geotermalnych
• Rozstaw osiowy sekcji 100 mm – powtarzalne rozmieszczenie odejść ułatwiające organizację przyłączy
• Przystosowanie do płynów niskokrzepnących – współpraca z odpowiednio dobranymi roztworami glikolu
• Maksymalne ciśnienie robocze 10 bar – parametry dostosowane do instalacji gruntowych pomp ciepła
• Możliwość montażu w różnych lokalizacjach – instalacja naścienna lub w odpowiednio zaprojektowanej szafce czy studni rozdzielaczowej

Zastosowanie rozdzielacza PRAWTECH 16-sekcyjnego w dużych instalacjach geotermalnych

Rozdzielacz 16-sekcyjny PRAWTECH przeznaczony jest do instalacji gruntowych pomp ciepła, w których dolne źródło zostało podzielone na szesnaście niezależnych obiegów hydraulicznych. Pozwala połączyć przewody wymiennika gruntowego ze wspólnymi belkami kolektorowymi oraz zapewnić dostęp do armatury odcinającej każdą sekcję.

Produkt może być stosowany między innymi w:

• instalacjach z szesnastoma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących szesnaście niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła obsługujących budynki wielorodzinne
• układach geotermalnych obiektów biurowych, usługowych i komercyjnych
• systemach gruntowych wymienników ciepła wymagających indywidualnego odcinania wielu sekcji

W rozbudowanych instalacjach geotermalnych możliwość odizolowania pojedynczego obiegu pozwala ograniczyć zakres układu hydraulicznego objętego czynnościami technicznymi. Ułatwia to organizację przeglądów, diagnostyki oraz prac serwisowych.

Dobór rozdzielacza powinien wynikać z dokumentacji projektowej, liczby obiegów gruntowych oraz wymaganych parametrów hydraulicznych instalacji. Liczba sekcji rozdzielacza nie określa samodzielnie mocy obsługiwanej pompy ciepła.

Rozdzielacz z zaworami 16-sekcyjny PRAWTECH – alternatywa dla modeli z rotametrami

Rozdzielacze PRAWTECH serii Z przeznaczone są do instalacji, w których podstawowym zadaniem armatury sekcyjnej jest niezależne otwieranie i zamykanie przepływu czynnika roboczego. Zamiast przepływomierzy zastosowano mosiężne zawory kulowe na obu belkach kolektorowych.

Rozdzielacz z zaworami 16-sekcyjny PRAWTECH nie posiada rotametrów i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu w l/min. Zawory kulowe pełnią funkcję odcinającą, a nie pomiarową czy równoważącą.

Jeżeli projekt instalacji wymaga pomiaru przepływu i równoważenia hydraulicznego poszczególnych obiegów, należy zastosować odpowiedni rozdzielacz z rotametrami lub dodatkową armaturę pomiarowo-regulacyjną.

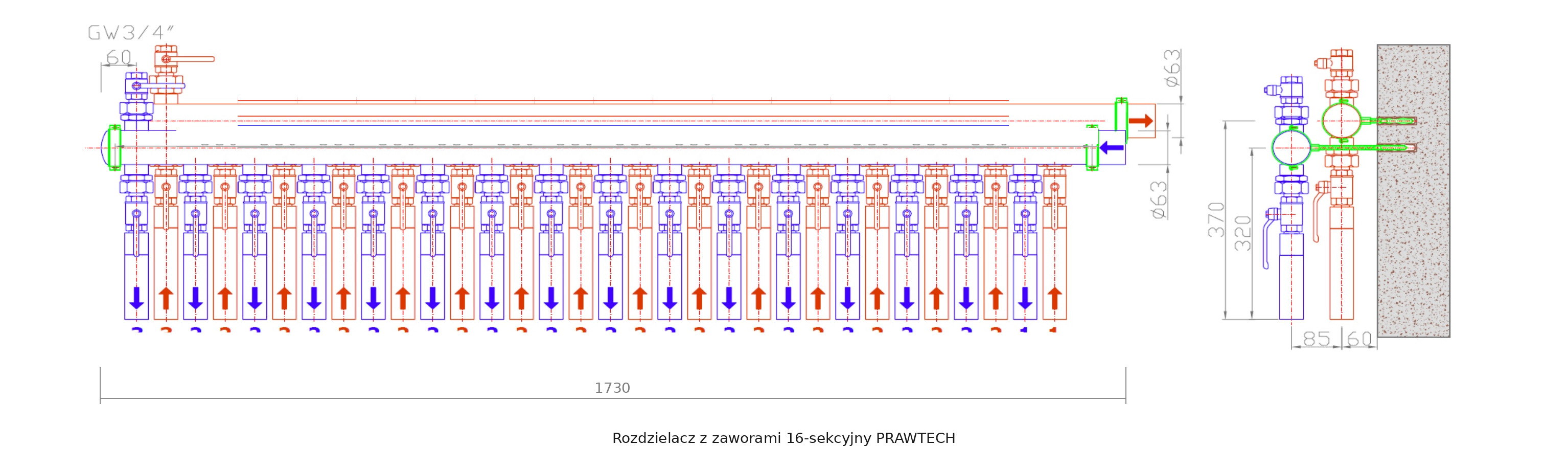

Konstrukcja rozdzielacza z zaworami 16-sekcyjnego PRAWTECH – belki PE100RC Ø90 mm

Podstawę konstrukcji rozdzielacza stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, materiału stosowanego w instalacjach dolnego źródła gruntowych pomp ciepła. Belki umożliwiają transport płynu niskokrzepnącego pomiędzy instalacją pompy ciepła a szesnastoma niezależnymi obiegami gruntowymi.

Standardowy wariant 16-sekcyjny posiada belki główne o średnicy 90 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co pozwala na uporządkowane rozmieszczenie przewodów i zaworów odcinających.

Na każdej belce znajduje się szesnaście odejść wyposażonych w mosiężne zawory kulowe 1". Belki zasilająca i powrotna tworzą wspólny układ hydrauliczny umożliwiający rozdział oraz zbieranie czynnika roboczego z poszczególnych sekcji dolnego źródła.

Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia elementów odcinających do warunków montażowych. Belki kolektorowe należy instalować w dwóch równoległych poziomach, zapewniając swobodny dostęp do zaworów oraz przyłączy serwisowych.

32 mosiężne zawory kulowe 1" – niezależne odcinanie szesnastu obiegów geotermalnych

Rozdzielacz PRAWTECH 16-sekcyjny wyposażono w 32 mosiężne zawory kulowe 1". Szesnaście zaworów znajduje się na belce zasilającej, a kolejne szesnaście na belce powrotnej.

Każdy obieg posiada dwa niezależne punkty odcięcia, umożliwiające zamknięcie przepływu czynnika roboczego z obu stron. Pozwala to hydraulicznie odizolować wybraną sekcję podczas kontroli instalacji, diagnostyki lub wykonywania prac konserwacyjnych.

W systemach obejmujących szesnaście obiegów gruntowych możliwość indywidualnego odcinania sekcji ma szczególne znaczenie organizacyjne. Ułatwia identyfikację przewodów oraz prowadzenie prac dotyczących wybranego fragmentu instalacji bez konieczności zamykania wszystkich sekcji rozdzielacza.

Zawory kulowe służą do otwierania i zamykania przepływu. Nie zastępują przepływomierzy ani armatury przeznaczonej do dokładnego równoważenia hydraulicznego.

Parametry techniczne rozdzielacza z zaworami 16-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM164090
• Liczba sekcji: 16
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 32
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Temperatura pracy: -10°C do +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: roztwór glikolu
• Sposób montażu: naścienny, w szafce rozdzielaczowej lub studni rozdzielaczowej

Wyposażenie rozdzielacza z zaworami 16-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, trzydzieści dwa mosiężne zawory kulowe 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 16-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Ze względu na dużą liczbę sekcji szczególnie ważne jest zapewnienie odpowiedniej przestrzeni montażowej oraz swobodnego dostępu do wszystkich zaworów i przyłączy serwisowych.

Przed rozpoczęciem montażu należy uwzględnić rozmieszczenie szesnastu par przewodów dolnego źródła, sposób ich prowadzenia oraz przestrzeń niezbędną do wykonywania czynności technicznych. Dobór miejsca montażu powinien również uwzględniać wymiary całkowite rozdzielacza i jego wyposażenia.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów instalacji.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 16-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one wykonywanie czynności związanych z przygotowaniem instalacji dolnego źródła do pierwszego uruchomienia.

Przed rozpoczęciem eksploatacji należy przeprowadzić płukanie przewodów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Indywidualne zawory kulowe pozwalają odcinać poszczególne sekcje, co ułatwia organizację płukania i odpowietrzania szesnastu obiegów. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz szczelność wszystkich połączeń.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 16-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w instalacjach dolnego źródła gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Rodzaj i stężenie płynu należy dobrać zgodnie z dokumentacją projektową, uwzględniając wymagania temperaturowe i hydrauliczne instalacji. Odpowiednio przygotowane medium wspiera prawidłowe warunki eksploatacji dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 16-sekcyjny PRAWTECH?

Model 16-sekcyjny stanowi najbardziej rozbudowany standardowy wariant rozdzielacza z zaworami PRAWTECH serii Z. Pozwala połączyć szesnaście niezależnych obiegów gruntowego wymiennika ciepła w jednym układzie kolektorowym, zapewniając możliwość indywidualnego odcinania każdej sekcji.

Belki PE100RC Ø90 mm, 32 mosiężne zawory kulowe oraz zespoły napełniająco-odpowietrzające tworzą funkcjonalny układ hydrauliczny przeznaczony do profesjonalnych, wieloobiegowych instalacji geotermalnych.

Rozdzielacz z zaworami 16-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i wybierz największy standardowy wariant serii Z do obsługi szesnastu obiegów dolnego źródła pompy ciepła.
