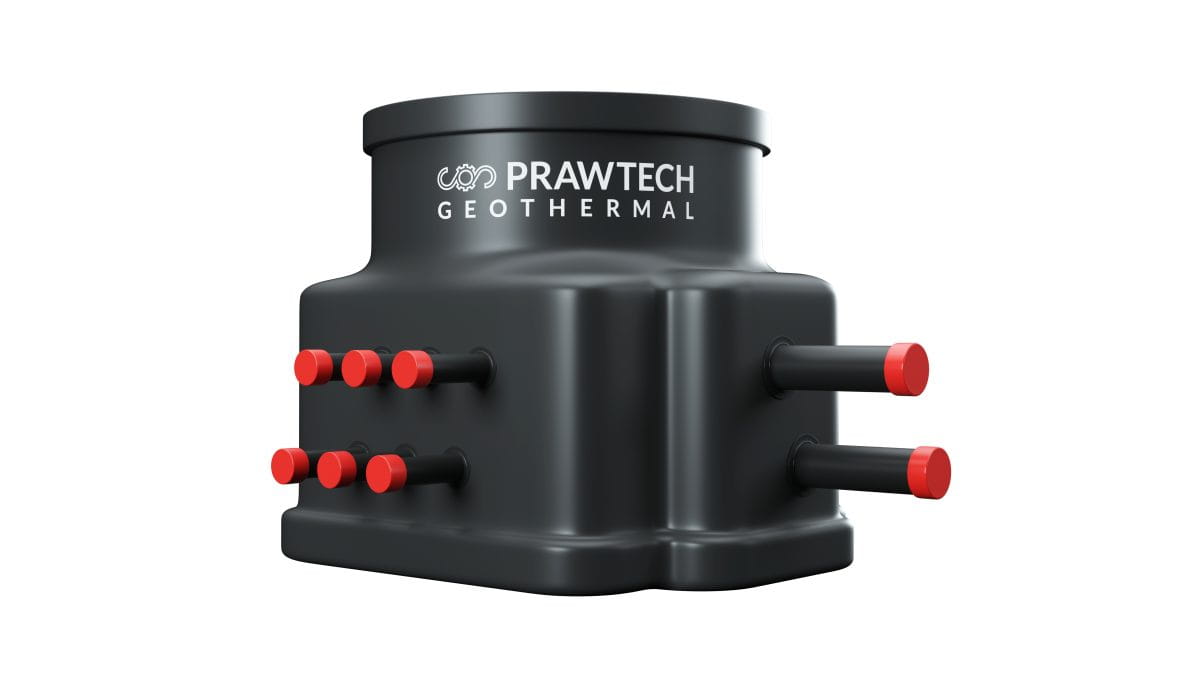

Studnia rozdzielaczowa z zaworami 6-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z zaworami 6-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z zaworami 6-sekcyjna TERRA MINI PLUS PRAWTECH to rozwiązanie przeznaczone do instalacji dolnego źródła gruntowej pompy ciepła, w których konieczne jest połączenie sześciu niezależnych obiegów wymiennika gruntowego. Umożliwia centralne rozprowadzenie czynnika roboczego do poszczególnych sekcji oraz jego zbieranie do wspólnego przewodu powrotnego.

Wariant 6-sekcyjny stanowi najbardziej rozbudowaną konfigurację w tej grupie studni TERRA MINI PLUS z zaworami. Dzięki zastosowaniu armatury odcinającej instalator może niezależnie zamykać wybrane obiegi podczas prac kontrolnych, płukania lub serwisowania instalacji. Rozdzielacz umieszczony jest w szczelnej komorze podziemnej, zapewniającej ochronę połączeń hydraulicznych i dostęp do armatury od góry.

Najważniejsze zalety studni rozdzielaczowej z zaworami 6-sekcyjnej TERRA MINI PLUS PRAWTECH

• Sześć niezależnych obiegów dolnego źródła – możliwość połączenia sześciu sekcji gruntowego wymiennika ciepła w jednym punkcie

• Indywidualne odcinanie sekcji – możliwość zamykania wybranych obiegów podczas obsługi i serwisowania instalacji

• Belki kolektorowe PE100RC – trwała konstrukcja przeznaczona do pracy z płynami niskokrzepnącymi

• Centralizacja połączeń hydraulicznych – uporządkowanie dwunastu przewodów sekcyjnych w jednej komorze

• Szczelna zabudowa podziemna – fabrycznie uszczelnione przejścia przewodów przez ściany studni

• Dostęp do armatury od góry – możliwość wykonywania czynności kontrolnych bez odkopywania całej komory

• Rozdzielacz bez rotametrów – rozwiązanie dla instalacji wymagających niezależnego odcinania obiegów bez pomiaru przepływu w studni

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 6-sekcyjnej

Model 6-sekcyjny przeznaczony jest do instalacji gruntowych pomp ciepła wyposażonych w sześć niezależnych obiegów dolnego źródła. Może być stosowany w układach z pionowymi sondami geotermalnymi oraz poziomymi kolektorami gruntowymi.

Zastosowanie jednej studni rozdzielaczowej pozwala zgromadzić przewody poszczególnych sekcji w centralnym punkcie instalacji. Ułatwia to organizację połączeń hydraulicznych, dostęp do zaworów oraz prowadzenie prac związanych z uruchomieniem i późniejszą obsługą systemu.

Rozwiązanie znajduje zastosowanie w instalacjach, w których liczba obiegów wymaga rozbudowanego rozdzielacza, a jednocześnie istotne jest zachowanie możliwości niezależnego odcinania każdej sekcji.

Konstrukcja i zasada działania studni TERRA MINI PLUS 6-sekcyjnej z zaworami

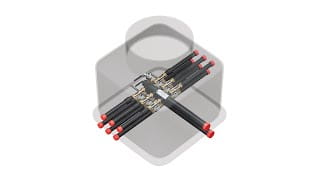

Rozdzielacz składa się z dwóch belek kolektorowych wykonanych z polietylenu PE100RC o średnicy Ø63 mm. Każda belka posiada sześć odejść sekcyjnych Ø40 mm, przeznaczonych do podłączenia przewodów wymiennika gruntowego.

Belka zasilająca rozdziela czynnik roboczy pomiędzy sześć obiegów dolnego źródła, natomiast belka powrotna zbiera czynnik z poszczególnych sekcji i kieruje go do instalacji pompy ciepła.

Zawory kulowe umożliwiają indywidualne otwieranie i zamykanie przepływu w poszczególnych obiegach. Studnia należy do serii Z, dlatego nie jest wyposażona w rotametry. Zawory odcinające nie służą do precyzyjnej regulacji natężenia przepływu ani równoważenia hydraulicznego instalacji.

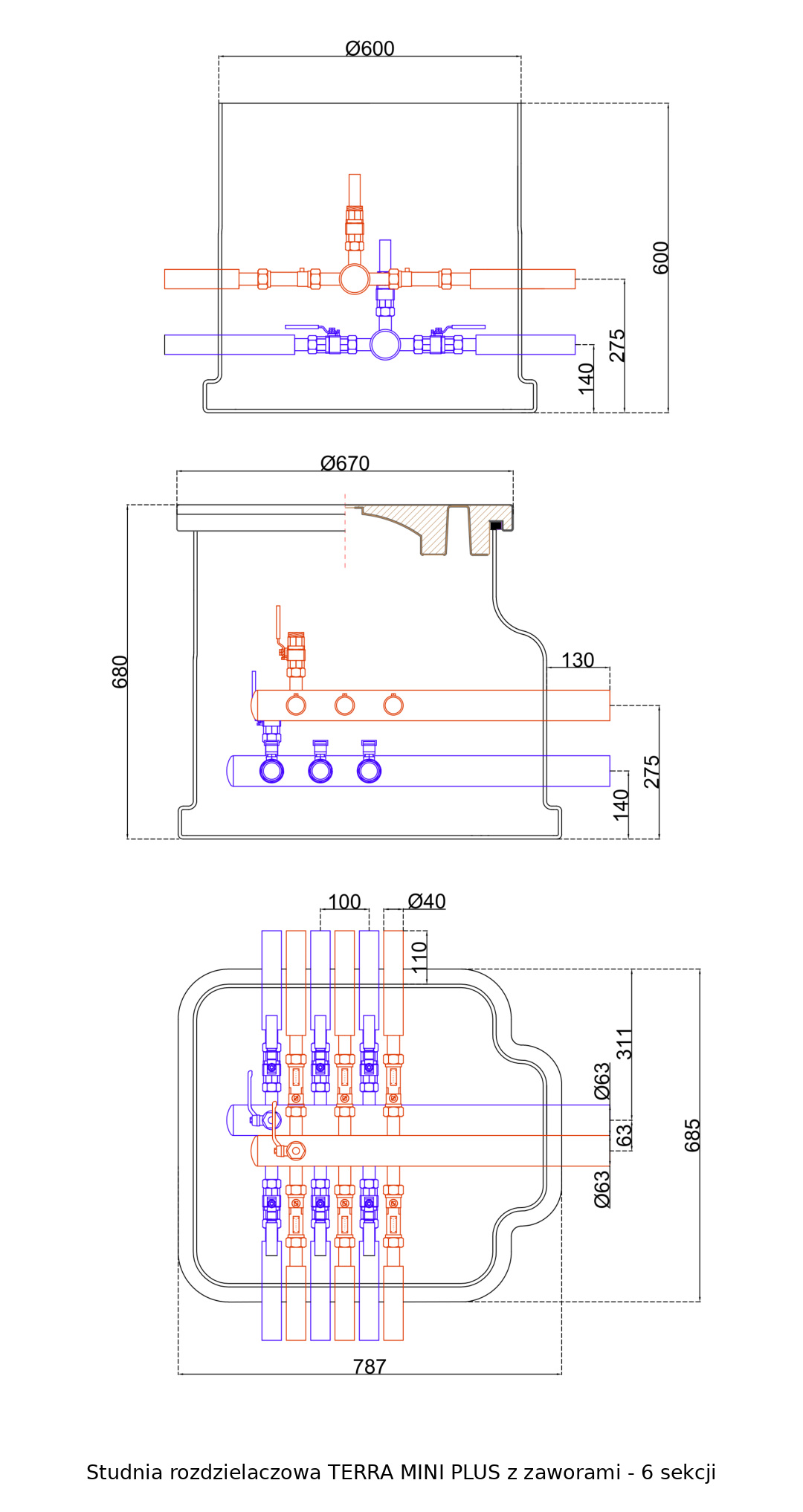

Parametry techniczne studni rozdzielaczowej TERRA MINI PLUS 6-sekcyjnej PRAWTECH

• Producent: PRAWTECH

• Seria: TERRA MINI PLUS

• Model: OZESMZM064063

• Rodzaj rozdzielacza: z zaworami kulowymi

• Liczba sekcji: 6

• Materiał belek kolektorowych: PE100RC

• Średnica belek głównych: Ø63 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Maksymalne ciśnienie robocze rozdzielacza: 1,0 MPa (10 bar)

• Temperatura pracy: od -10°C do +30°C

• Sposób montażu: podziemny

• Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi

Wyposażenie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 6-sekcyjnej

• Podziemna komora z tworzywa sztucznego z fabrycznie uszczelnionymi przejściami hydraulicznymi

• Pokrywa tworzywowa z uszczelką

• Dwie belki kolektorowe PE100RC Ø63 mm

• Dwanaście odejść sekcyjnych Ø40 mm – po sześć na każdej belce

• Zawory kulowe umożliwiające niezależne odcinanie poszczególnych sekcji

• Dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ

• Rozłączne połączenia armatury umożliwiające wymianę zaworów

Montaż studni rozdzielaczowej TERRA MINI PLUS 6-sekcyjnej

Studnię należy posadowić pod powierzchnią gruntu zgodnie z dokumentacją projektową oraz zaleceniami producenta. Miejsce montażu powinno zapewniać możliwość doprowadzenia przewodów sześciu obiegów dolnego źródła oraz przewodów dobiegowych łączących rozdzielacz z instalacją pompy ciepła.

Podczas wykonywania połączeń należy uwzględnić wydłużenia liniowe przewodów polietylenowych. Producent zaleca stosowanie kompensatorów typu U lub Z na przewodach dobiegowych, aby ograniczyć przenoszenie naprężeń na rozdzielacz.

Po zakończeniu montażu należy wykonać próbę szczelności, przepłukać wszystkie obiegi, napełnić instalację odpowiednim płynem niskokrzepnącym oraz przeprowadzić odpowietrzanie układu.

Eksploatacja i konserwacja studni TERRA MINI PLUS 6-sekcyjnej

Sześć niezależnych sekcji pozwala na selektywne odcinanie poszczególnych obiegów podczas kontroli lub prac serwisowych. Dzięki temu możliwe jest wykonywanie czynności związanych z wybranym fragmentem instalacji bez konieczności zamykania wszystkich zaworów rozdzielacza.

W ramach okresowej obsługi należy kontrolować szczelność połączeń hydraulicznych, stan zaworów kulowych oraz uszczelnienie pokrywy. Rozłączne połączenia armatury umożliwiają wymianę poszczególnych elementów w przypadku zużycia lub uszkodzenia.

Dlaczego warto wybrać studnię rozdzielaczową z zaworami 6-sekcyjną PRAWTECH?

TERRA MINI PLUS w konfiguracji 6-sekcyjnej umożliwia połączenie rozbudowanego dolnego źródła gruntowej pompy ciepła w jednej komorze podziemnej. Zastosowanie sześciu niezależnych sekcji ułatwia organizację instalacji i zapewnia możliwość indywidualnego odcinania poszczególnych obiegów.

Belki kolektorowe PE100RC, zawory kulowe oraz szczelna obudowa tworzą funkcjonalny punkt rozdziału czynnika roboczego, przeznaczony do instalacji wymagających większej liczby przyłączy bez stosowania rotametrów.

Zamów studnię rozdzielaczową z zaworami 6-sekcyjną TERRA MINI PLUS PRAWTECH i zapewnij sześciu obiegom dolnego źródła wspólny punkt połączenia z możliwością niezależnego odcinania każdej sekcji.
