Sonda geotermalna ryflowana PN16 2x 40x3,7 171 m FUTURA LAMELA

Sonda geotermalna ryflowana PN16 2x 40x3,7 171 m FUTURA LAMELA PRAWTECH – do gruntowych pomp ciepła

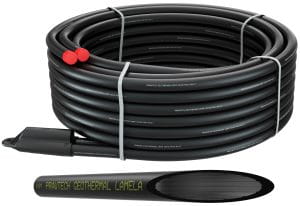

Sonda geotermalna ryflowana PN16 2x 40x3,7 171 m FUTURA LAMELA to pionowy, dwururowy wymiennik gruntowy przeznaczony do wykonywania dolnych źródeł gruntowych pomp ciepła. Model o długości 171 metrów znajduje zastosowanie w instalacjach, w których projekt przewiduje wykorzystanie energii cieplnej z głębszych warstw podłoża przy zachowaniu zamkniętego obiegu medium roboczego.

Sondę wyposażono w dwa przewody wykonane z polietylenu PE100RC, o średnicy zewnętrznej 40 mm i grubości ścianki 3,7 mm. Konstrukcja odpowiada klasie ciśnieniowej PN16 oraz szeregowi wymiarowemu SDR11, zapewniając parametry odpowiednie do pracy w projektowanych instalacjach geotermalnych.

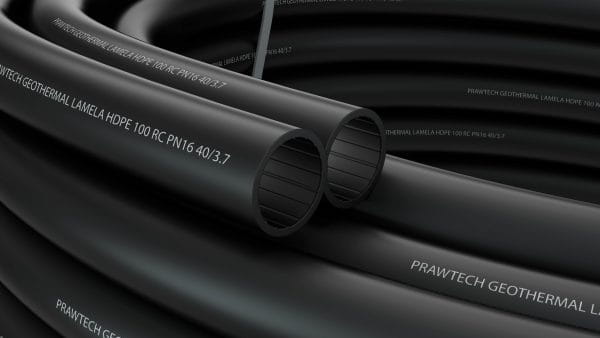

Najważniejszym wyróżnikiem serii FUTURA LAMELA jest specjalnie ukształtowana powierzchnia wewnętrzna przewodów. Zastosowane ryflowanie zwiększa intensywność przekazywania ciepła pomiędzy płynem krążącym w wymienniku a ściankami rur. Dolne połączenie przewodów tworzy monolityczna głowica FUTURA o klinowatym profilu.

Najważniejsze zalety sondy geotermalnej ryflowanej FUTURA LAMELA PN16 171 m

• Długość 171 m – przeznaczenie do głębokich odwiertów pionowych zaprojektowanych na podstawie warunków geologicznych i zapotrzebowania energetycznego obiektu

• Wewnętrzne ryflowanie LAMELA – 15 podłużnych ryfli wpływających na warunki przepływu medium przy powierzchni przewodów

• Usprawniona wymiana ciepła – co najmniej 14% wyższy współczynnik wnikania ciepła w porównaniu ze standardową sondą FUTURA według danych producenta

• Materiał PE100RC – podwyższona odporność na powolną propagację pęknięć

• Parametry PN16 i SDR11 – przewody 40 × 3,7 mm przeznaczone do zamkniętych instalacji dolnego źródła

• Dwururowy układ przepływu – transport medium do dolnej części odwiertu i jego powrót do instalacji

• Monolityczna głowica FUTURA – zintegrowane połączenie dolne o klinowatym kształcie

• Fabryczna kontrola jakości – indywidualne próby ciśnienia i przepływu każdej sondy

• Numer seryjny – identyfikacja wymiennika podczas montażu i eksploatacji

• Zastosowanie całoroczne – możliwość współpracy z systemami ogrzewania i chłodzenia budynków

Parametry techniczne sondy geotermalnej ryflowanej PN16 2x 40x3,7 171 m FUTURA LAMELA

• Długość sondy: 171 m

• Rodzaj wymiennika: pionowy, dwururowy

• Liczba przewodów: 2

• Średnica zewnętrzna przewodów: 40 mm

• Grubość ścianki przewodów: 3,7 mm

• Klasa ciśnieniowa: PN16

• Szereg wymiarowy: SDR11

• Materiał przewodów: PE100RC

• Materiał głowicy: PE100RC

• Technologia przewodów: LAMELA

• Powierzchnia wewnętrzna przewodów: ryflowana

• Liczba ryfli: 15

• Rozmieszczenie ryfli: co 24°

• Konstrukcja głowicy: monolityczna

• Kształt głowicy: klinowaty

• Szerokość głowicy: 91 mm

• Wysokość głowicy: 81 mm

• Długość głowicy: 250 mm

• Zalecana temperatura medium roboczego: od 0°C do +30°C

• Maksymalna temperatura pracy materiału PE100RC: +40°C

• Medium robocze: odpowiednio dobrany płyn niskokrzepnący

• Rodzaj obiegu: zamknięty

• Technologia połączeń: zgrzewanie elektrooporowe

• Kontrola fabryczna: próby ciśnienia i przepływu

• Identyfikacja produktu: indywidualny numer seryjny

• Deklarowana żywotność: do 100 lat

Technologia LAMELA w sondzie geotermalnej PRAWTECH 171 m – jak ryflowanie poprawia wymianę ciepła?

W klasycznych sondach geotermalnych medium robocze przepływa przez rury o gładkiej powierzchni wewnętrznej. W modelu FUTURA LAMELA 171 m zastosowano odmienne rozwiązanie konstrukcyjne, polegające na wykonaniu podłużnych ryfli na wewnętrznych ściankach obu przewodów.

Piętnaście ryfli rozmieszczonych co 24° oddziałuje na warunki przepływu płynu przy powierzchni rury, sprzyjając intensywniejszemu przekazywaniu energii cieplnej.

Zgodnie z dokumentacją PRAWTECH technologia LAMELA zapewnia co najmniej 14% wyższy współczynnik wnikania ciepła pomiędzy medium roboczym a wewnętrzną powierzchnią przewodu w porównaniu ze standardową sondą FUTURA.

Poprawa tego współczynnika nie jest równoznaczna ze zwiększeniem całkowitej mocy cieplnej instalacji o 14%. Ostateczna efektywność dolnego źródła zależy również od właściwości gruntu, temperatury medium, natężenia przepływu i parametrów całego systemu.

Ryflowanie może powodować większe opory hydrauliczne niż w przewodach gładkich, dlatego dobór pompy obiegowej powinien uwzględniać charakterystykę hydrauliczną konkretnego wymiennika.

Monolityczna głowica FUTURA w sondzie geotermalnej PN16 171 m – budowa i właściwości

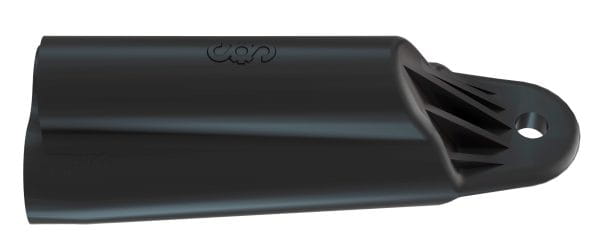

Dolną część sondy stanowi monolityczna głowica FUTURA wykonana z PE100RC, odpowiedzialna za połączenie obu przewodów oraz zmianę kierunku przepływu medium roboczego.

Głowica ma wymiary 91 × 81 × 250 mm. Jej klinowaty profil został dostosowany do wprowadzania wymiennika do odwiertu, co ułatwia prowadzenie sondy podczas opuszczania na projektowaną głębokość.

Zintegrowana konstrukcja głowicy ogranicza liczbę elementów tworzących dolne połączenie hydrauliczne. W zależności od technologii montażu możliwe jest zastosowanie odpowiednio dobranego popychacza lub łącznika do obciążników.

Akcesoria montażowe dobiera się oddzielnie i nie należy traktować ich jako standardowego wyposażenia sondy.

Montaż sondy geotermalnej FUTURA LAMELA 171 m – wymagania dla głębokich odwiertów

Instalacja sondy o długości 171 metrów wymaga odpowiedniego przygotowania otworu wiertniczego oraz uwzględnienia warunków geologicznych panujących na terenie inwestycji.

Przed wprowadzeniem wymiennika do odwiertu należy przeprowadzić kontrolę wizualną przewodów i głowicy, sprawdzić oznaczenia produktu oraz wykonać wymagane próby szczelności i drożności.

Każda sonda przechodzi fabryczne próby ciśnienia i przepływu, jednak kontrola producenta nie zastępuje badań wymaganych podczas montażu instalacji.

Połączenia z pozostałymi elementami dolnego źródła wykonuje się z wykorzystaniem odpowiednich kształtek elektrooporowych, zgodnych z wymaganiami norm PN-EN 1555-3 oraz PN-EN 12201-3.

Przy projektowaniu i montażu należy uwzględnić:

• Głębokość oraz średnicę projektowanego odwiertu

• Warunki geologiczne i cieplne gruntu

• Wymagania dotyczące wypełnienia przestrzeni odwiertu

• Właściwości i temperaturę medium roboczego

• Opory hydrauliczne przewodów ryflowanych

• Wymagany przepływ przez wymiennik

• Parametry pompy obiegowej

• Rozmieszczenie odwiertów w przypadku pola sond gruntowych

Producent nie dopuszcza stosowania sond na terenach osuwiskowych ani obszarach występowania szkód górniczych.

Zastosowanie sondy geotermalnej ryflowanej FUTURA LAMELA 171 m w instalacjach pomp ciepła

Sonda o długości 171 m jest rozwiązaniem przeznaczonym do projektowanych indywidualnie pionowych dolnych źródeł ciepła. Może pracować jako samodzielny wymiennik w odpowiednio dobranej instalacji lub jako jeden z elementów większego pola odwiertów.

Typowe zastosowania obejmują:

• Pionowe dolne źródła gruntowych pomp ciepła

• Instalacje ogrzewania budynków jednorodzinnych

• Systemy grzewcze i chłodnicze budynków wielorodzinnych

• Dolne źródła dla obiektów biurowych i usługowych

• Instalacje geotermalne budynków komercyjnych

• Wieloodwiertowe pola pionowych wymienników gruntowych

• Zamknięte instalacje z odpowiednio dobranymi płynami niskokrzepnącymi

Dobór sondy powinien być poprzedzony analizą zapotrzebowania energetycznego budynku oraz właściwości cieplnych podłoża. Długość 171 m nie określa samodzielnie mocy cieplnej odwiertu – parametr ten zależy od warunków lokalnych i projektu całego dolnego źródła.

Zamów sondę geotermalną ryflowaną FUTURA LAMELA PN16 2x 40x3,7 171 m w OMEGA-PLAST.
