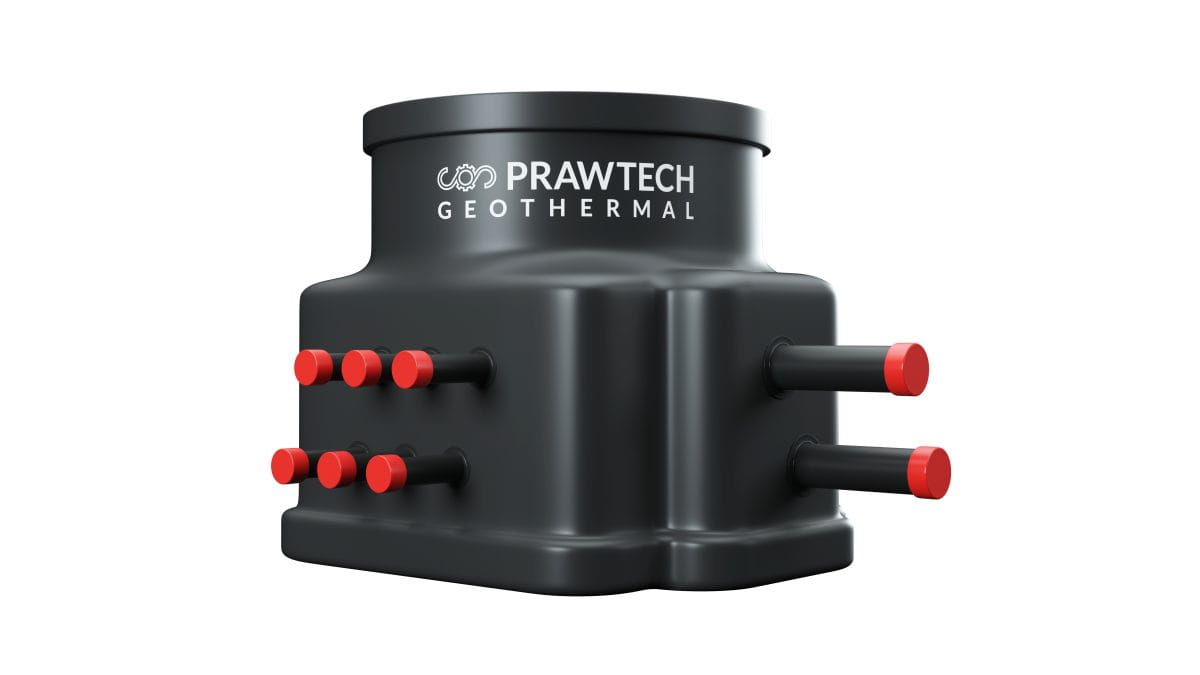

Studnia rozdzielaczowa z rotametrami 5-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z rotametrami 5-sekcyjna TERRA MINI PLUS PRAWTECH

Studnia rozdzielaczowa z rotametrami 5-sekcyjna TERRA MINI PLUS PRAWTECH przeznaczona jest do podziemnego połączenia pięciu obiegów dolnego źródła gruntowej pompy ciepła. Stanowi centralny punkt rozdziału czynnika roboczego pomiędzy sondami geotermalnymi lub pętlami kolektora poziomego, umożliwiając kontrolę parametrów hydraulicznych każdej sekcji.

Model wyposażono w pięć mosiężnych rotametrów liniowych typu B o zakresie pomiarowym 8–38 l/min oraz niezależne zawory kulowe. Zastosowanie belek kolektorowych PE100RC i kompaktowej obudowy pozwala na zabudowę pięciu obiegów w jednej studni o wymiarach 787 × 685 × 680 mm.

Najważniejsze zalety studni rozdzielaczowej TERRA MINI PLUS 5-sekcyjnej

• Pięć niezależnych sekcji – rozdział czynnika roboczego pomiędzy pięć obiegów wymiennika gruntowego

• Precyzyjna regulacja hydrauliczna – możliwość indywidualnego ustawienia przepływu w każdej sekcji

• Mosiężne rotametry 8–38 l/min – bieżąca kontrola natężenia przepływu czynnika

• Niezależne odcinanie obiegów – możliwość zamknięcia wybranej sekcji podczas czynności serwisowych

• Belki kolektorowe PE100RC – trwała konstrukcja przeznaczona do instalacji dolnego źródła

• Kompaktowe wymiary studni – pięć sekcji w obudowie o długości 787 mm

• Dostęp do armatury od góry – wygodna kontrola i regulacja rozdzielacza po zamontowaniu w gruncie

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 5-sekcyjnej

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła wymagających połączenia pięciu niezależnych obiegów dolnego źródła.

Znajduje zastosowanie w układach obejmujących:

• Pięć pionowych sond geotermalnych

• Pięć pętli poziomego kolektora gruntowego

• Instalacje dolnego źródła wymagające równoważenia przepływów

• Układy pracujące z roztworem glikolu propylenowego lub etylenowego

Zastosowanie jednego rozdzielacza pozwala skupić połączenia hydrauliczne oraz elementy regulacyjne w łatwo dostępnym punkcie instalacji.

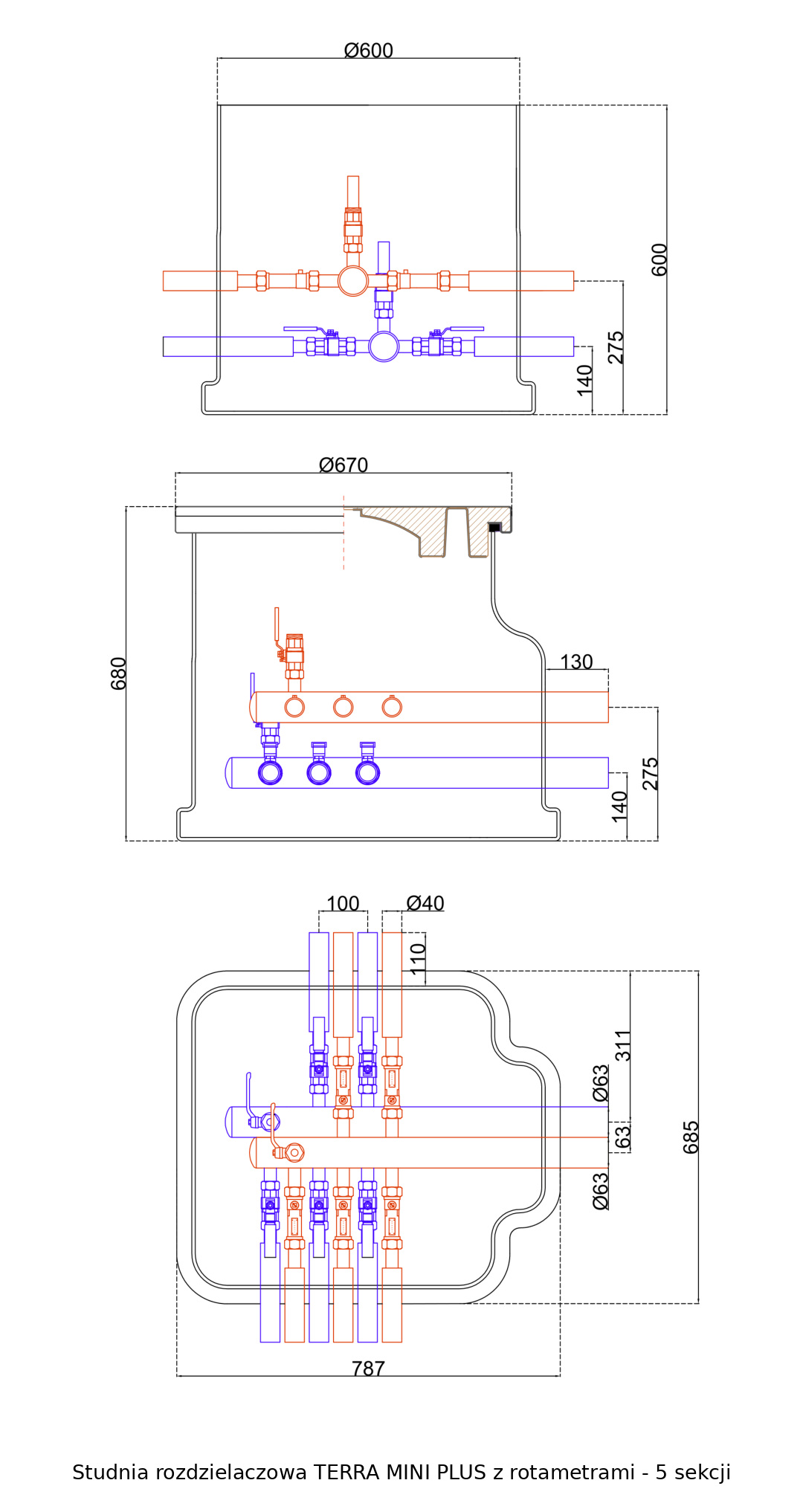

Konstrukcja studni rozdzielaczowej TERRA MINI PLUS 5-sekcyjnej

Układ rozdzielczy składa się z dwóch belek kolektorowych wykonanych z polietylenu PE100RC o średnicy 63 mm. Każda belka posiada pięć odejść sekcyjnych Ø40 mm, rozmieszczonych w rozstawie osiowym 100 mm.

Obudowa studni ma długość 787 mm, szerokość 685 mm i wysokość całkowitą 680 mm. Górna część korpusu ma średnicę 600 mm, natomiast średnica pokrywy wynosi 670 mm.

Konstrukcja umożliwia podziemne umieszczenie rozdzielacza przy zachowaniu dostępu do rotametrów, zaworów i przyłączy serwisowych.

Pomiar i regulacja przepływu w studni TERRA MINI PLUS 5-sekcyjnej

Każdy z pięciu obiegów wyposażono w osobny mosiężny rotametr liniowy typu B. Zakres pomiarowy wynosi 8–38 l/min, a dokładność wskazań ±10%.

Rotametry umożliwiają ustawienie przepływu odpowiednio do wymagań hydraulicznych poszczególnych pętli. Pozwala to ograniczyć nierównomierny rozdział czynnika pomiędzy obiegami o różnych oporach przepływu.

Każdy rotametr posiada zintegrowany zawór kulowy. Dodatkowo na drugiej belce zamontowano pięć osobnych mosiężnych zaworów odcinających, dzięki którym można niezależnie zamykać poszczególne sekcje.

Parametry techniczne studni rozdzielaczowej TERRA MINI PLUS 5-sekcyjnej

• Liczba sekcji: 5

• Materiał belek kolektorowych: PE100RC

• Średnica belek głównych: 63 mm

• Średnica odejść sekcyjnych: 40 mm

• Rozstaw osiowy sekcji: 100 mm

• Długość całkowita: 787 mm

• Szerokość całkowita: 685 mm

• Wysokość całkowita: 680 mm

• Średnica górnej części studni: 600 mm

• Średnica pokrywy: 670 mm

• Liczba rotametrów: 5

• Rodzaj rotametrów: mosiężne liniowe typu B

• Zakres pomiarowy rotametrów: 8–38 l/min

• Dokładność wskazań: ±10%

• Liczba osobnych zaworów odcinających: 5

• Liczba dodatkowych zaworów przy belkach: 2

• Rodzaj zaworów odcinających: mosiężne kulowe

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Temperatura pracy: od -10°C do +30°C

• Przyłącza napełniająco-odpowietrzające: 2 × 1″ GZ

• Medium robocze: roztwór glikolu propylenowego lub etylenowego

• Sposób montażu: podziemny

Wyposażenie studni rozdzielaczowej PRAWTECH TERRA MINI PLUS 5-sekcyjnej

• Komora studni rozdzielaczowej z pokrywą

• Dwie belki kolektorowe PE100RC Ø63 mm

• Pięć mosiężnych rotametrów liniowych typu B 8–38 l/min

• Pięć osobnych mosiężnych zaworów kulowych

• Pięć zaworów kulowych zintegrowanych z rotametrami

• Dziesięć odejść sekcyjnych Ø40 mm na obu belkach

• Dwa przyłącza napełniająco-odpowietrzające 1″ GZ

Montaż studni rozdzielaczowej TERRA MINI PLUS 5-sekcyjnej

Studnię należy zamontować w gruncie zgodnie z dokumentacją projektową oraz wytycznymi producenta. Lokalizacja powinna umożliwiać prawidłowe doprowadzenie pięciu obiegów wymiennika gruntowego i przewodów prowadzących do pompy ciepła.

Po wykonaniu połączeń hydraulicznych należy przeprowadzić próbę szczelności, napełnić i odpowietrzyć instalację oraz ustawić wymagane przepływy na poszczególnych rotametrach.

Eksploatacja studni rozdzielaczowej TERRA MINI PLUS 5-sekcyjnej

Podczas pracy instalacji rotametry umożliwiają kontrolę natężenia przepływu w każdym z pięciu obiegów. Niezależne zawory kulowe pozwalają odcinać wybrane sekcje na potrzeby kontroli i prac serwisowych.

Okresowa obsługa obejmuje sprawdzanie szczelności połączeń, stanu armatury oraz wskazań rotametrów. Wartości przepływu powinny odpowiadać założeniom projektu hydraulicznego dolnego źródła.

Dlaczego warto wybrać studnię TERRA MINI PLUS 5-sekcyjną PRAWTECH?

Pięciosekcyjny model TERRA MINI PLUS pozwala połączyć większą liczbę obiegów wymiennika gruntowego bez konieczności stosowania oddzielnych punktów rozdziału. Każda sekcja posiada własny układ pomiarowo-regulacyjny i zawór odcinający, co ułatwia równoważenie hydrauliczne oraz późniejszą obsługę instalacji.

Zamów studnię rozdzielaczową PRAWTECH TERRA MINI PLUS 5-sekcyjną i zapewnij niezależną kontrolę przepływu w pięciu obiegach dolnego źródła pompy ciepła.
