Studnia rozdzielaczowa z rotametrami 10-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z rotametrami 10-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa PRAWTECH TERRA OPTI 10-sekcyjna to kompletne rozwiązanie do połączenia, regulacji i kontroli dziesięciu obiegów dolnego źródła gruntowej pompy ciepła. Przeznaczona jest do instalacji wykorzystujących pionowe sondy gruntowe lub poziome kolektory, w których wymagany jest centralny punkt rozdziału czynnika roboczego oraz niezależna obsługa poszczególnych sekcji.

W przypadku rozbudowanych wymienników gruntowych prawidłowe zrównoważenie przepływów ma istotne znaczenie dla efektywnego wykorzystania całego dolnego źródła. Dlatego studnię wyposażono w 10 mosiężnych rotametrów o zakresie wskazań 8–38 l/min, pozwalających kontrolować i regulować przepływ w każdym obiegu.

Zastosowanie 20 zaworów odcinających umożliwia niezależne zamykanie poszczególnych sekcji po stronie zasilania i powrotu. Dwie belki kolektorowe PE100RC Ø90 mm zapewniają wspólny układ rozdzielczy dla dziesięciu odejść Ø40 mm, a podziemna obudowa z włazem rewizyjnym pozwala umieścić armaturę poza budynkiem.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 10-sekcyjnej

• Obsługa 10 obiegów dolnego źródła – centralne połączenie rozbudowanego wymiennika gruntowego w jednej studni

• Precyzyjne równoważenie hydrauliczne – możliwość indywidualnego ustawienia przepływu w każdej sekcji

• Stała kontrola parametrów pracy – 10 mosiężnych rotametrów umożliwia obserwację przepływów podczas regulacji i eksploatacji

• Niezależne odcinanie obiegów – 20 zaworów pozwala wyłączyć wybraną sekcję bez konieczności zamykania wszystkich pozostałych

• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przystosowana do rozdziału czynnika pomiędzy większą liczbę obiegów

• Podziemna lokalizacja armatury – możliwość ograniczenia liczby połączeń hydraulicznych prowadzonych do pomieszczenia technicznego

• Wygodny dostęp serwisowy – właz rewizyjny umożliwia kontrolę elementów instalacji

• Uniwersalne zastosowanie – możliwość wykorzystania w instalacjach z pionowymi sondami i poziomymi kolektorami gruntowymi

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 10-sekcyjnej

Studnia pełni funkcję centralnego punktu hydraulicznego, w którym dziesięć niezależnych obiegów wymiennika gruntowego zostaje połączonych z przewodami głównymi dolnego źródła pompy ciepła.

Czynnik roboczy przepływa przez belkę rozdzielczą PE100RC Ø90 mm, skąd kierowany jest do poszczególnych odejść Ø40 mm. Każda sekcja posiada mosiężny rotametr, który umożliwia obserwację i regulację natężenia przepływu. Po przejściu przez wymiennik gruntowy czynnik wraca do drugiej belki kolektorowej, a następnie do instalacji pompy ciepła.

W dziesięcioobiegowym układzie dolnego źródła poszczególne sekcje mogą różnić się długością przewodów oraz oporami hydraulicznymi. Dzięki rotametrom instalator może ustawić wymagane przepływy zgodnie z projektem, ograniczając ryzyko nierównomiernej pracy obiegów.

Zawory odcinające umożliwiają natomiast wyłączenie wybranej sekcji podczas kontroli, diagnostyki lub czynności serwisowych.

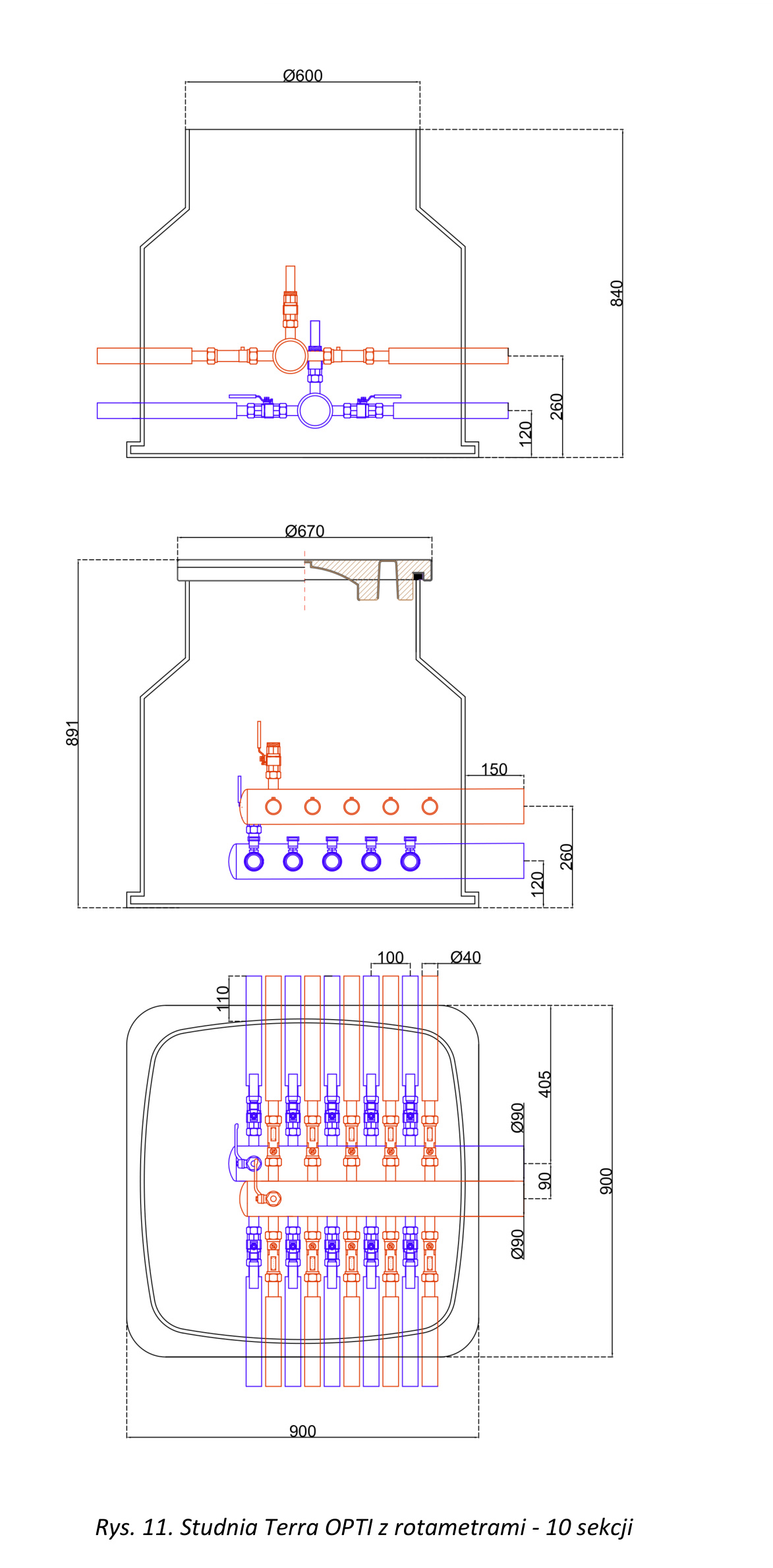

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 10-sekcyjnej

• Liczba sekcji: 10

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu bez pokrywy: 840 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Średnica otworu włazowego: Ø600 mm

• Materiał belek kolektorowych: PE100RC

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba rotametrów: 10

• Zakres wskazań rotametrów: 8–38 l/min

• Dokładność wskazań rotametrów: ±10%

• Łączna liczba zaworów odcinających: 20

• Zawory kulowe zintegrowane z rotametrami: 10

• Zawory odcinające mosiężne DN25 na belce powrotnej: 10

• Liczba zaworów napełniająco-odpowietrzających 1″ GZ: 2

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 10-sekcyjnej

Studnia wyposażona jest w dwie belki kolektorowe PE100RC Ø90 mm, dziesięć mosiężnych rotametrów 8–38 l/min ze zintegrowanymi zaworami kulowymi, dziesięć mosiężnych zaworów odcinających DN25 na belce powrotnej oraz dwa mosiężne zawory napełniająco-odpowietrzające 1″ GZ, po jednym na każdej belce.

Rotametry mosiężne 8–38 l/min umożliwiają indywidualny odczyt i regulację przepływu w każdym z dziesięciu obiegów wymiennika gruntowego.

Zawory odcinające zapewniają możliwość zamknięcia wybranej sekcji po stronie zasilania i powrotu, ułatwiając obsługę instalacji oraz prowadzenie prac serwisowych.

Zawory napełniająco-odpowietrzające 1″ GZ umożliwiają wykonywanie czynności związanych z napełnianiem i odpowietrzaniem układu dolnego źródła.

Medium robocze i regulacja przepływu w studni TERRA OPTI 10-sekcyjnej

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Wbudowane rotametry posiadają zakres wskazań 8–38 l/min. Podczas regulacji instalacji wykorzystującej roztwory glikolu należy uwzględnić wpływ stężenia medium na wskazania przepływomierzy.

Współczynniki korekcyjne podane przez producenta:

• Roztwór glikolu o stężeniu 20–30%: 0,9

• Roztwór glikolu o stężeniu 30–40%: 0,8

Wartości przepływu dla dziesięciu sekcji powinny zostać ustalone na podstawie projektu instalacji, z uwzględnieniem długości obiegów, strat ciśnienia oraz wymagań hydraulicznych pompy ciepła.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 10-sekcyjnej

Studnia TERRA OPTI 10-sekcyjna znajduje zastosowanie w instalacjach gruntowych pomp ciepła, w których dolne źródło zostało podzielone na dziesięć niezależnych obiegów.

Rozwiązanie przeznaczone jest między innymi do:

• Rozbudowanych instalacji z pionowymi sondami gruntowymi

• Układów z poziomymi kolektorami gruntowymi

• Systemów dolnego źródła w większych budynkach mieszkalnych

• Instalacji pomp ciepła w obiektach usługowych i komercyjnych

• Inwestycji wymagających indywidualnej regulacji dziesięciu obiegów wymiennika gruntowego

Centralne rozmieszczenie armatury pozwala uporządkować połączenia instalacyjne i zapewnić dostęp do wszystkich sekcji w jednym punkcie.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 10-sekcyjnej

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Miejsce posadowienia powinno zapewniać stabilne podparcie konstrukcji, prawidłowe prowadzenie przewodów oraz dostęp do włazu rewizyjnego.

Podczas podłączania dziesięciu obiegów należy zachować właściwe przyporządkowanie przewodów zasilających i powrotnych. Wszystkie połączenia hydrauliczne powinny zostać wykonane zgodnie z wymaganiami technicznymi zastosowanego systemu rurowego.

Przed rozpoczęciem eksploatacji należy wykonać wymagane próby szczelności, napełnić instalację odpowiednim medium roboczym i dokładnie odpowietrzyć poszczególne sekcje.

Po uruchomieniu pompy obiegowej należy przeprowadzić równoważenie hydrauliczne poprzez ustawienie przepływów na rotametrach zgodnie z wartościami projektowymi.

W trakcie eksploatacji zaleca się okresową kontrolę szczelności połączeń, działania zaworów oraz wskazań rotametrów.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 10-sekcyjną?

Dziesięć obiegów dolnego źródła wymaga odpowiednio zorganizowanego układu rozdziału i regulacji czynnika roboczego. PRAWTECH TERRA OPTI łączy wszystkie sekcje w jednej podziemnej konstrukcji, ograniczając konieczność stosowania kilku niezależnych punktów rozdzielczych.

10 mosiężnych rotametrów pozwala kontrolować przepływ w każdym obiegu, a 20 zaworów odcinających zapewnia możliwość indywidualnej obsługi poszczególnych sekcji. Belki kolektorowe PE100RC Ø90 mm oraz odejścia Ø40 mm tworzą układ dostosowany do rozbudowanych instalacji gruntowych pomp ciepła.

To rozwiązanie dla inwestorów i instalatorów, którzy oczekują centralnego rozdziału czynnika, możliwości równoważenia hydraulicznego oraz wygodnego dostępu do armatury dolnego źródła.

Zamów studnię rozdzielaczową PRAWTECH TERRA OPTI 10-sekcyjną w OMEGA-PLAST.
