Studnia rozdzielaczowa z zaworami 11-sekcyjna TERRA OPTI PRAWTECH

Studnia rozdzielaczowa z zaworami 11-sekcyjna PRAWTECH TERRA OPTI

Studnia rozdzielaczowa z zaworami 11-sekcyjna PRAWTECH TERRA OPTI to podziemny element instalacji dolnego źródła gruntowych pomp ciepła, przeznaczony do połączenia jedenastu niezależnych obiegów wymiennika gruntowego. Umożliwia skupienie przewodów zasilających i powrotnych w jednym punkcie rozdzielczym, zapewniając indywidualny dostęp do poszczególnych sekcji oraz możliwość ich odcinania podczas kontroli i prac serwisowych.

W instalacjach wykorzystujących jedenaście sond pionowych lub pętli kolektora poziomego szczególnego znaczenia nabiera prawidłowa organizacja połączeń hydraulicznych. Zastosowanie studni TERRA OPTI pozwala przenieść rozdzielacz poza budynek, ograniczyć liczbę przewodów przechodzących przez jego przegrody oraz uporządkować rozbudowaną sieć dolnego źródła.

Układ hydrauliczny tworzą dwie belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm, przeznaczone do rozdziału i odbioru czynnika roboczego z jedenastu obiegów gruntowego wymiennika ciepła. Każda sekcja posiada niezależne zawory odcinające po stronie zasilania i powrotu.

Łącznie 22 zawory odcinające umożliwiają izolowanie wybranych obiegów bez konieczności rozłączania pozostałych przewodów. Ma to znaczenie podczas prób szczelności, napełniania instalacji, diagnostyki oraz czynności związanych z konserwacją dolnego źródła.

Rozdzielacz umieszczono w podziemnej studni o wymiarach 900 × 900 × 891 mm, wyposażonej we właz rewizyjny Ø600 mm. Model z zaworami nie posiada rotametrów, dlatego pomiar natężenia przepływu i równoważenie hydrauliczne należy realizować za pomocą rozwiązań przewidzianych w projekcie instalacji.

Najważniejsze zalety studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej z zaworami

• Obsługa jedenastu niezależnych obiegów dolnego źródła – możliwość centralnego połączenia rozbudowanego wymiennika gruntowego

• Indywidualne odcinanie poszczególnych sekcji – możliwość izolowania wybranego obiegu po stronie zasilania i powrotu

• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przeznaczona do instalacji wykorzystujących większą liczbę sond lub pętli gruntowych

• Łatwiejsza diagnostyka instalacji – możliwość sprawdzania wybranych obiegów bez demontażu pozostałych połączeń

• Odejścia sekcyjne Ø40 mm – możliwość podłączenia przewodów gruntowego wymiennika ciepła

• Centralizacja armatury poza budynkiem – ograniczenie liczby przewodów doprowadzanych bezpośrednio do pomieszczenia technicznego

• Przejrzysta organizacja rozdzielacza – łatwiejsza identyfikacja jedenastu sekcji podczas uruchamiania i serwisowania

• Dostęp przez właz rewizyjny Ø600 mm – możliwość kontroli armatury po zakończeniu montażu

Zasada działania studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej z zaworami

Studnia TERRA OPTI pełni funkcję wspólnego punktu hydraulicznego dla jedenastu obiegów dolnego źródła gruntowej pompy ciepła.

Czynnik roboczy doprowadzany jest przewodem głównym do belki rozdzielczej PE100RC Ø90 mm. Następnie przepływa przez jedenaście odejść Ø40 mm do poszczególnych sond pionowych lub pętli kolektora poziomego.

Po przepłynięciu przez wymiennik gruntowy czynnik powraca do drugiej belki kolektorowej, która zbiera strumienie z jedenastu obiegów i kieruje je do wspólnego przewodu powrotnego instalacji.

Każdy obieg wyposażony jest w dwa zawory odcinające – jeden na zasilaniu i drugi na powrocie. Oznacza to, że 11-sekcyjny rozdzielacz posiada 22 zawory odcinające sekcje, rozmieszczone po jedenaście na każdej belce.

Podczas kontroli szczelności lub diagnozowania nieprawidłowości hydraulicznych instalator może odizolować wybraną sekcję, zamykając przypisane do niej zawory. Umożliwia to prowadzenie czynności kontrolnych na określonym obiegu bez konieczności demontażu całego rozdzielacza.

Dodatkowe zawory obsługowe służą do czynności związanych z napełnianiem i odpowietrzaniem instalacji, zgodnie z procedurami przewidzianymi dla danego układu.

Wersja z zaworami nie umożliwia bezpośredniego odczytu natężenia przepływu. Kontrola i równoważenie hydrauliczne poszczególnych sekcji wymagają zastosowania odpowiednich urządzeń lub metod pomiarowych poza studnią.

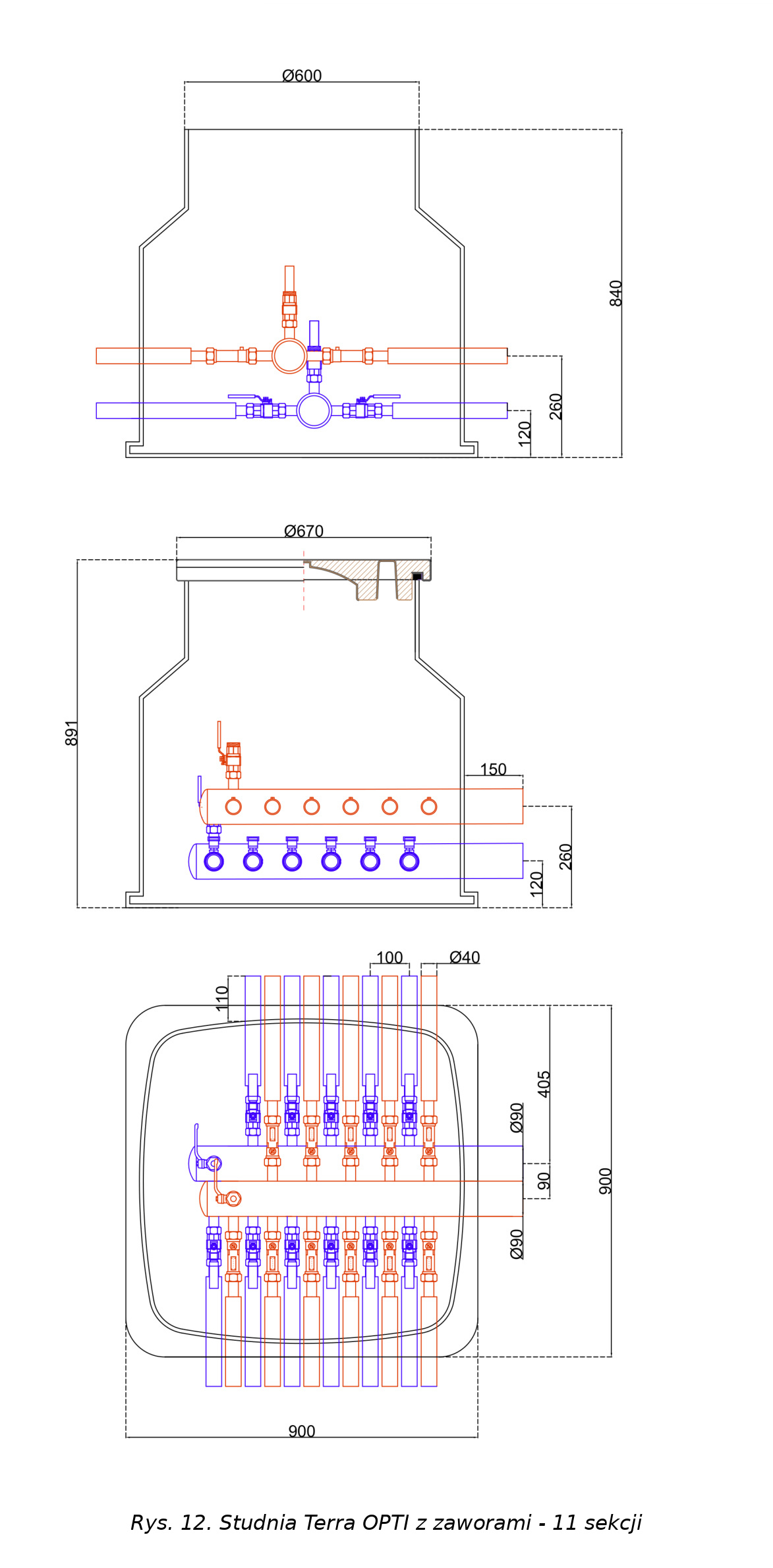

Parametry techniczne studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej z zaworami

• Liczba sekcji: 11

• Długość: 900 mm

• Szerokość: 900 mm

• Wysokość całkowita z pokrywą: 891 mm

• Wysokość korpusu: 840 mm

• Średnica otworu włazowego: Ø600 mm

• Średnica zewnętrzna pokrywy: Ø670 mm

• Materiał belek kolektorowych: PE100RC

• Liczba belek kolektorowych: 2

• Średnica belek kolektorowych: Ø90 mm

• Średnica odejść sekcyjnych: Ø40 mm

• Rozstaw osiowy sekcji: 100 mm

• Wysokość osi dolnej belki od podstawy: 120 mm

• Wysokość osi górnej belki od podstawy: 260 mm

• Liczba zaworów odcinających sekcje: 22

• Liczba zaworów odcinających na belce zasilającej: 11

• Liczba zaworów odcinających na belce powrotnej: 11

• Liczba dodatkowych zaworów obsługowych: 2

• Łączna liczba zaworów wszystkich typów: 24

• Liczba rotametrów: 0

• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)

• Zakres temperatury pracy: od −10°C do +30°C

Wyposażenie standardowe studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej z zaworami

Dwie belki kolektorowe PE100RC Ø90 mm – umożliwiają zbiorczy rozdział i odbiór czynnika roboczego z jedenastu obiegów wymiennika gruntowego.

Dwadzieścia dwa zawory odcinające sekcje – zapewniają możliwość niezależnego zamykania każdego z jedenastu obiegów po stronie zasilania i powrotu.

Dwadzieścia dwa odejścia sekcyjne Ø40 mm – umożliwiają podłączenie przewodów zasilających i powrotnych jedenastu sond gruntowych lub pętli kolektora poziomego.

Dwa dodatkowe zawory obsługowe – służą do wykonywania czynności związanych z napełnianiem i odpowietrzaniem instalacji dolnego źródła.

Podziemna komora z włazem rewizyjnym Ø600 mm – zapewnia miejsce do rozmieszczenia rozdzielacza i dostęp do armatury podczas okresowych kontroli oraz prac serwisowych.

Studnia nie posiada rotametrów. Dokładne wykonanie materiałowe zaworów sekcyjnych należy potwierdzić w specyfikacji zamawianego wariantu.

Medium robocze w studni rozdzielaczowej TERRA OPTI 11-sekcyjnej z zaworami

Medium robocze: płyny niskokrzepnące, w tym rekomendowane przez producenta wodne roztwory glikolu propylenowego lub etylenowego z inhibitorami korozji i dodatkami antypiennymi.

Wybór rodzaju i stężenia medium roboczego powinien uwzględniać dokumentację projektową, wymagania producenta gruntowej pompy ciepła oraz przewidywane warunki temperaturowe pracy dolnego źródła.

W instalacjach obejmujących jedenaście obiegów szczególnie istotne jest prawidłowe napełnienie i odpowietrzenie każdej sekcji. Powietrze pozostające w przewodach może powodować zakłócenia przepływu i wpływać na efektywność wymiany ciepła.

Przed rozpoczęciem eksploatacji należy przeprowadzić wymagane próby szczelności, sprawdzić działanie zaworów oraz zweryfikować parametry hydrauliczne całej instalacji.

Zastosowanie studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej z zaworami

Studnia przeznaczona jest do instalacji gruntowych pomp ciepła, w których dolne źródło obejmuje jedenaście niezależnych obiegów wymiennika gruntowego.

Przykładowe zastosowania:

• Instalacje wykorzystujące jedenaście pionowych sond gruntowych

• Układy z jedenastoma pętlami poziomego kolektora gruntowego

• Rozbudowane instalacje dolnego źródła w budynkach wielorodzinnych

• Systemy gruntowych pomp ciepła w obiektach usługowych i biurowych

• Instalacje grzewcze obiektów komercyjnych i użyteczności publicznej

• Układy wymagające indywidualnego odcinania jedenastu obiegów

• Systemy z pomiarem natężenia przepływu realizowanym poza studnią

Dobór rozdzielacza powinien wynikać z projektu dolnego źródła i uwzględniać liczbę obiegów, długości przewodów, wymagane przepływy oraz opory hydrauliczne wymiennika gruntowego.

Montaż i eksploatacja studni rozdzielaczowej PRAWTECH TERRA OPTI 11-sekcyjnej z zaworami

Studnię należy montować zgodnie z dokumentacją techniczną producenta oraz projektem instalacji dolnego źródła. Sposób posadowienia powinien uwzględniać warunki gruntowo-wodne, stabilność podłoża i wymagania dotyczące prowadzenia przewodów.

Przy podłączaniu jedenastu obiegów należy zwrócić szczególną uwagę na uporządkowane rozmieszczenie przewodów oraz zachowanie odpowiednich promieni gięcia rur. Połączenia nie powinny być narażone na nadmierne naprężenia mechaniczne.

Każda sekcja powinna zostać oznaczona w sposób umożliwiający jej jednoznaczną identyfikację. Ułatwi to późniejsze próby szczelności, napełnianie instalacji oraz lokalizowanie obiegów wymagających kontroli.

Przed uruchomieniem systemu należy przeprowadzić wymagane próby szczelności, napełnić instalację odpowiednim medium roboczym i dokładnie odpowietrzyć wszystkie jedenaście obiegów.

Podczas pierwszego uruchomienia należy sprawdzić poprawność działania zaworów odcinających, zgodność połączeń z dokumentacją projektową oraz parametry hydrauliczne instalacji.

W trakcie eksploatacji zaleca się okresową kontrolę szczelności połączeń, stanu armatury i dostępności włazu rewizyjnego. Prace serwisowe powinny być wykonywane z uwzględnieniem ciśnienia roboczego instalacji oraz zasad bezpiecznej obsługi układów zawierających roztwory glikolu.

Dlaczego warto wybrać studnię rozdzielaczową PRAWTECH TERRA OPTI 11-sekcyjną z zaworami?

W rozbudowanych instalacjach gruntowych pomp ciepła prawidłowa organizacja jedenastu obiegów dolnego źródła ma znaczenie dla późniejszej obsługi technicznej. Zastosowanie studni PRAWTECH TERRA OPTI umożliwia skupienie armatury rozdzielczej w jednym podziemnym punkcie i ograniczenie liczby przewodów prowadzonych do budynku.

Dwadzieścia dwa zawory odcinające zapewniają możliwość indywidualnej obsługi jedenastu sekcji, a belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm umożliwiają połączenie rozbudowanego wymiennika gruntowego z instalacją pompy ciepła.

Model 11-sekcyjny to rozwiązanie dla inwestorów i instalatorów, którzy potrzebują rozdzielacza bez rotametrów, z możliwością niezależnego odcinania poszczególnych obiegów oraz dostępem do armatury podczas kontroli i serwisowania.

Zamów studnię rozdzielaczową z zaworami PRAWTECH TERRA OPTI 11-sekcyjną w OMEGA-PLAST.
