Sonda geotermalna PN12,5 2 x 40x3,0 71 m TERRA FUTURA

Sonda geotermalna 71 m PN12,5 2x40x3,0 TERRA FUTURA PRAWTECH do gruntowej pompy ciepła

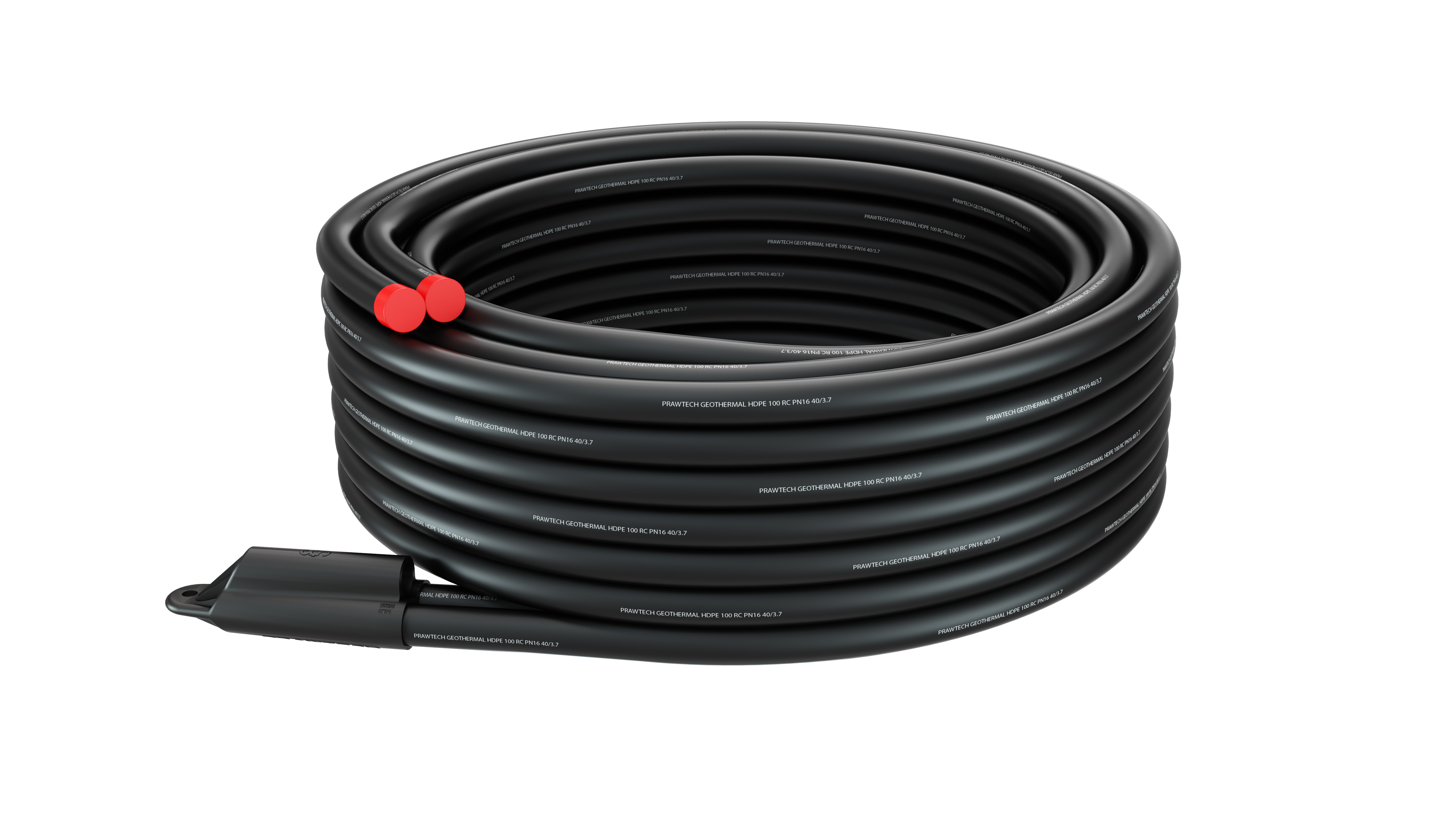

Sonda geotermalna TERRA FUTURA PRAWTECH 71 m to dwururowy wymiennik przeznaczony do wykonywania pionowych instalacji dolnego źródła ciepła dla gruntowych pomp ciepła. Jej zadaniem jest odbieranie energii cieplnej z gruntu za pośrednictwem płynu niskokrzepnącego krążącego w zamkniętym obiegu. Wariant o długości 71 m może być wykorzystywany w instalacjach z pojedynczym odwiertem lub w systemach obejmujących kilka sond połączonych rozdzielaczem geotermalnym.

Przewody sondy mają średnicę zewnętrzną 40 mm oraz grubość ścianki 3,0 mm. Konstrukcja odpowiada klasie ciśnieniowej PN12,5 i szeregowi wymiarowemu SDR13,6. Średnica wewnętrzna rur wynosi 34 mm, co należy uwzględnić przy projektowaniu przepływu medium i doborze elementów hydraulicznych instalacji.

Najważniejsze zalety sondy geotermalnej TERRA FUTURA 71 m PN12,5 2x40x3,0

• Długość 71 m – umożliwia dobór wymiennika do instalacji o określonym zapotrzebowaniu na energię i warunkach gruntowych

• Klasa ciśnieniowa PN12,5 – określa parametry ciśnieniowe rur stosowanych w obiegu dolnego źródła ciepła

• Szereg wymiarowy SDR13,6 – przewody o średnicy zewnętrznej 40 mm i grubości ścianki 3,0 mm

• Dwururowa konstrukcja – zapewnia przepływ medium zasilającego i powrotnego w jednym odwiercie geotermalnym

• Średnica wewnętrzna 34 mm – istotny parametr podczas obliczania oporów hydraulicznych instalacji

• Zamknięty obieg medium roboczego – umożliwia wymianę energii cieplnej bez bezpośredniego kontaktu płynu z gruntem

• Możliwość łączenia sond – pozwala tworzyć wieloodwiertowe instalacje dolnego źródła ciepła

• Współpraca z gruntowymi pompami ciepła – zastosowanie w systemach ogrzewania oraz chłodzenia, jeżeli przewiduje je projekt instalacji

Parametry techniczne sondy geotermalnej TERRA FUTURA 71 m PN12,5 2x40x3,0

• Typ produktu: sonda geotermalna

• Seria: TERRA FUTURA

• Rodzaj sondy: dwururowa

• Długość sondy: 71 m

• Liczba rur: 2

• Średnica zewnętrzna rur: 40 mm

• Grubość ścianki rur: 3,0 mm

• Średnica wewnętrzna rur: 34 mm

• Klasa ciśnieniowa: PN12,5

• Szereg wymiarowy SDR: SDR13,6

• Zastosowanie: pionowe gruntowe wymienniki ciepła

• Medium robocze: roztwór glikolu, płyn niskokrzepnący

• Sposób montażu: pionowy odwiert geotermalny

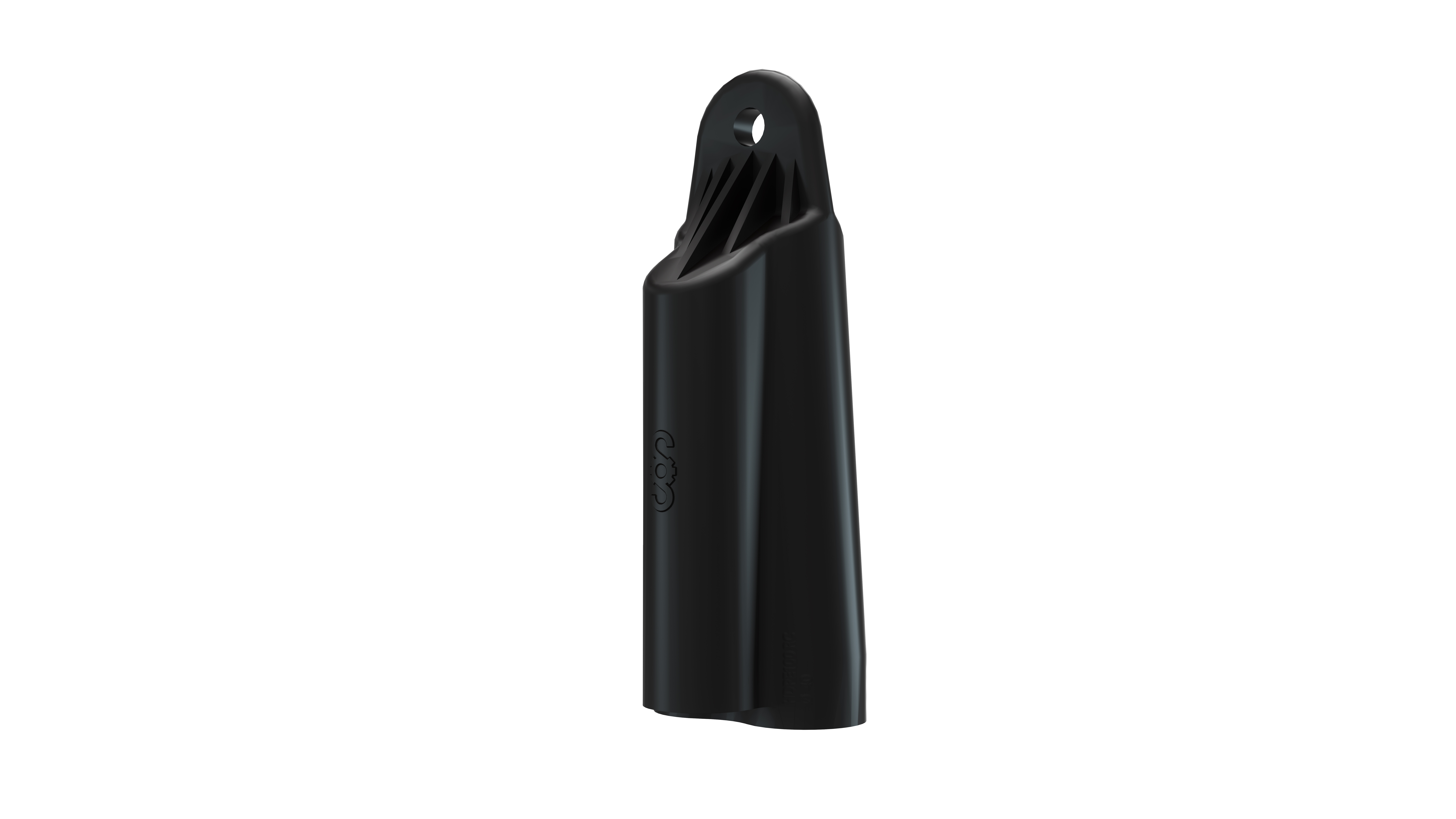

Konstrukcja sondy geotermalnej TERRA FUTURA 71 m PN12,5 2x40x3,0

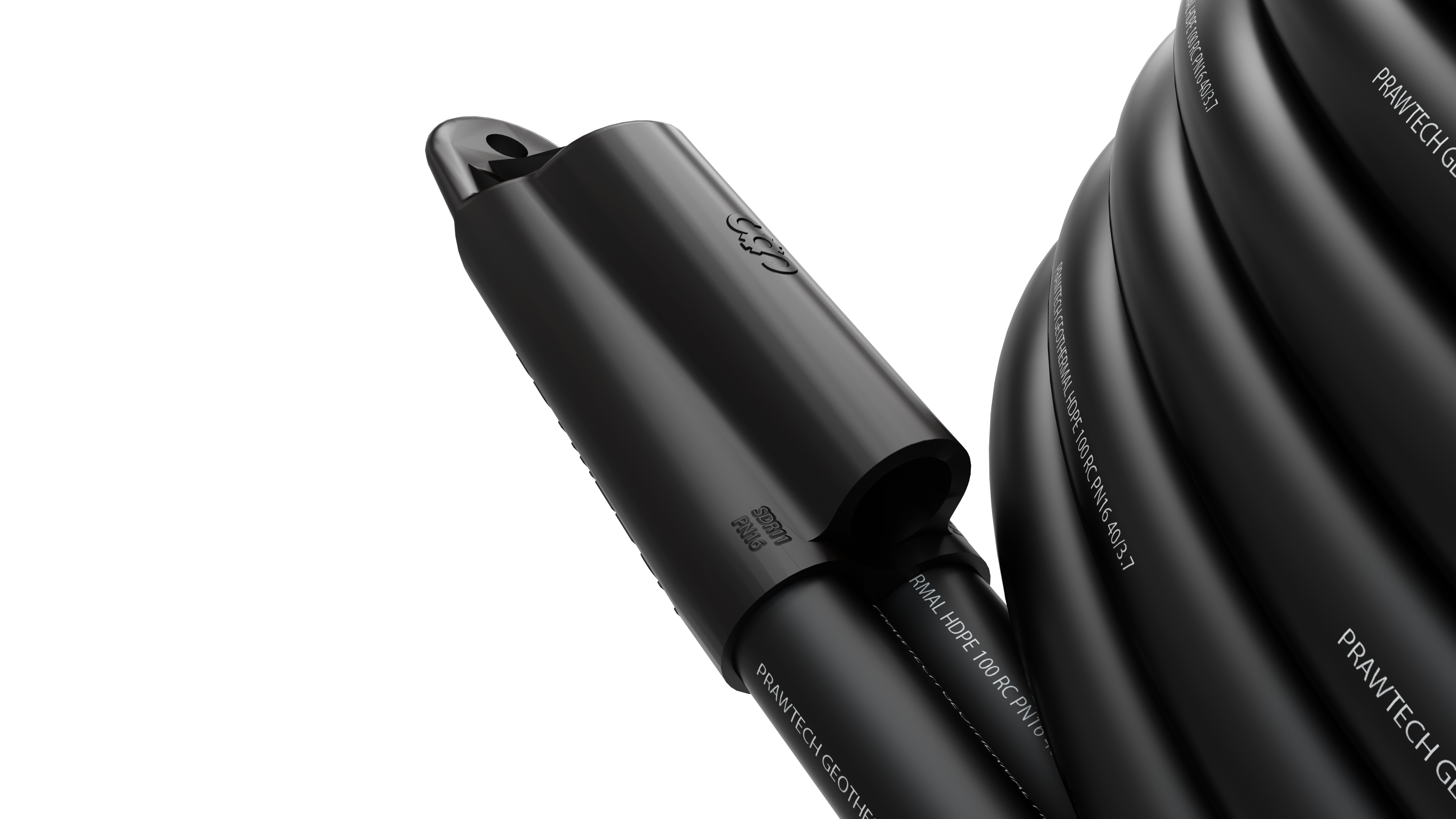

Sonda składa się z dwóch przewodów tworzących obieg hydrauliczny dolnego źródła ciepła. Jeden z przewodów doprowadza płyn niskokrzepnący w głąb odwiertu, natomiast drugi umożliwia jego powrót do instalacji pompy ciepła. Podczas cyrkulacji medium następuje wymiana energii cieplnej pomiędzy gruntem a płynem przepływającym wewnątrz rur.

Zastosowanie przewodów o średnicy 40 mm i grubości ścianki 3,0 mm zapewnia średnicę wewnętrzną 34 mm. Wartość ta ma znaczenie dla oporów przepływu, szczególnie w instalacjach wyposażonych w kilka sond połączonych wspólnym rozdzielaczem.

Klasa PN12,5 określa nominalną klasę ciśnieniową rur, natomiast SDR13,6 opisuje stosunek średnicy zewnętrznej przewodu do grubości jego ścianki. Parametry te należy uwzględnić przy doborze armatury, kształtek oraz pozostałych elementów instalacji dolnego źródła.

Zastosowanie sondy geotermalnej TERRA FUTURA 71 m PN12,5 2x40x3,0

Sonda o długości 71 m przeznaczona jest do wykonywania pionowych wymienników gruntowych, w których energia cieplna gruntu wykorzystywana jest przez pompę ciepła do zasilania instalacji budynku.

Przykładowe zastosowania:

• Dolne źródła ciepła dla gruntowych pomp ciepła w budynkach jednorodzinnych

• Pionowe wymienniki gruntowe w budynkach mieszkalnych

• Instalacje ogrzewania i chłodzenia wykorzystujące energię gruntu

• Systemy geotermalne niewielkich obiektów usługowych

• Wieloodwiertowe instalacje dolnego źródła z rozdzielaczami geotermalnymi

• Modernizacje instalacji pomp ciepła wymagające odpowiednio dobranego wymiennika gruntowego

Dobór długości sondy powinien wynikać z obliczeń projektowych, zapotrzebowania energetycznego budynku oraz warunków geologicznych. Długość 71 m nie określa samodzielnie wydajności cieplnej instalacji ani dokładnej głębokości odwiertu.

Montaż i podłączenie sondy geotermalnej TERRA FUTURA 71 m PN12,5 2x40x3,0

Sonda przeznaczona jest do montażu w pionowym odwiercie geotermalnym wykonanym zgodnie z dokumentacją projektową. Przed rozpoczęciem prac należy sprawdzić stan przewodów oraz zgodność parametrów wymiennika z wymaganiami instalacji.

Po opuszczeniu sondy do przygotowanego otworu przestrzeń wokół przewodów należy wypełnić materiałem odpowiednio dobranym do warunków geologicznych. Prawidłowe wykonanie wypełnienia ma znaczenie dla kontaktu cieplnego wymiennika z gruntem oraz zabezpieczenia odwiertu.

Połączenie sondy z instalacją dolnego źródła należy wykonać za pomocą technologii i kształtek odpowiednich dla materiału oraz parametrów ciśnieniowych przewodów. Po zakończeniu montażu wymagane jest przeprowadzenie prób szczelności i przepływu.

Prace wiertnicze i montażowe powinny być wykonywane przez wykwalifikowanych specjalistów zgodnie z dokumentacją techniczną producenta i projektem instalacji.
