Rozdzielacz z zaworami 12-sekcyjny PRAWTECH

Rozdzielacz z zaworami 12-sekcyjny PRAWTECH

Rozdzielacz z zaworami 12-sekcyjny PRAWTECH to specjalistyczny kolektor hydrauliczny przeznaczony do instalacji dolnego źródła gruntowych pomp ciepła, w których konieczne jest połączenie dwunastu niezależnych obiegów geotermalnych. Umożliwia uporządkowanie przewodów gruntowego wymiennika ciepła w jednym punkcie hydraulicznym, zapewniając rozprowadzenie płynu niskokrzepnącego do poszczególnych sekcji oraz jego powrót do instalacji pompy ciepła.

W rozbudowanych systemach geotermalnych istotne znaczenie ma nie tylko prawidłowe połączenie obiegów, ale również możliwość ich niezależnego odcinania podczas kontroli i obsługi technicznej. Model PRAWTECH serii Z wyposażono w 24 mosiężne zawory kulowe 1", rozmieszczone po dwanaście na belkach zasilającej i powrotnej. Każdy obieg posiada dwa punkty odcięcia, dzięki czemu wybrana sekcja może zostać hydraulicznie odizolowana od pozostałej części układu.

Konstrukcję tworzą dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø90 mm, wyposażone w odejścia sekcyjne Ø40 mm. Rozdzielacz przeznaczony jest do współpracy z odpowiednio dobranymi płynami niskokrzepnącymi, w tym wodnymi roztworami glikolu. Standardowe wyposażenie obejmuje również zespoły napełniająco-odpowietrzające 1" oraz elementy montażowe.

Najważniejsze zalety rozdzielacza z zaworami 12-sekcyjnego PRAWTECH

• Dwanaście niezależnych obiegów geotermalnych – możliwość połączenia rozbudowanego gruntowego wymiennika ciepła we wspólnym układzie kolektorowym
• Indywidualne odcinanie każdej sekcji – możliwość zamknięcia wybranego obiegu na zasilaniu i powrocie
• Ułatwiona obsługa techniczna – dostęp do armatury odcinającej poszczególne sekcje instalacji
• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przeznaczona do wielosekcyjnych instalacji dolnego źródła
• Uporządkowany układ przyłączy – rozstaw osiowy 100 mm ułatwiający rozmieszczenie przewodów gruntowych
• Możliwość selektywnego izolowania obiegów – wygodniejsza organizacja prac konserwacyjnych i serwisowych
• Współpraca z płynami niskokrzepnącymi – przystosowanie do odpowiednio dobranych roztworów glikolu
• Ciśnienie robocze do 10 bar – parametry odpowiednie do instalacji gruntowych pomp ciepła
• Różne możliwości montażu – instalacja naścienna lub w odpowiednio zaprojektowanej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 12-sekcyjnego w instalacjach geotermalnych

Rozdzielacz 12-sekcyjny przeznaczony jest do systemów gruntowych pomp ciepła, w których dolne źródło składa się z dwunastu niezależnych obiegów hydraulicznych. Umożliwia połączenie przewodów gruntowego wymiennika ze wspólnymi belkami kolektorowymi oraz zapewnia dostęp do zaworów odcinających każdą sekcję.

Produkt znajduje zastosowanie między innymi w:

• instalacjach z dwunastoma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących dwanaście niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła w budynkach wielorodzinnych
• układach geotermalnych obiektów usługowych, biurowych i komercyjnych
• instalacjach wymagających indywidualnego odcinania wielu sekcji gruntowego wymiennika ciepła

W instalacjach obejmujących liczne obiegi gruntowe możliwość niezależnego zamykania poszczególnych sekcji ułatwia identyfikację obiegów podczas kontroli, diagnostyki i prac serwisowych. Wybrany obieg może zostać hydraulicznie odizolowany od wspólnego układu, co pozwala ograniczyć zakres instalacji objętej czynnościami technicznymi.

Rozdzielacz PRAWTECH serii Z – indywidualne odcinanie dwunastu obiegów bez rotametrów

Rozdzielacze PRAWTECH serii Z stanowią rozwiązanie przeznaczone do instalacji, w których podstawowym zadaniem armatury sekcyjnej jest niezależne otwieranie i zamykanie przepływu czynnika roboczego. W przeciwieństwie do rozdzielaczy z rotametrami na obu belkach kolektorowych zastosowano mosiężne zawory kulowe.

Rozdzielacz z zaworami 12-sekcyjny PRAWTECH nie posiada rotametrów i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu w l/min. Jego podstawową funkcją jest rozdział płynu niskokrzepnącego oraz odcinanie wybranych obiegów dolnego źródła.

Jeżeli dokumentacja projektowa wymaga równoważenia hydraulicznego na podstawie pomiaru przepływu, należy zastosować odpowiedni rozdzielacz z przepływomierzami lub dodatkową armaturę pomiarowo-regulacyjną.

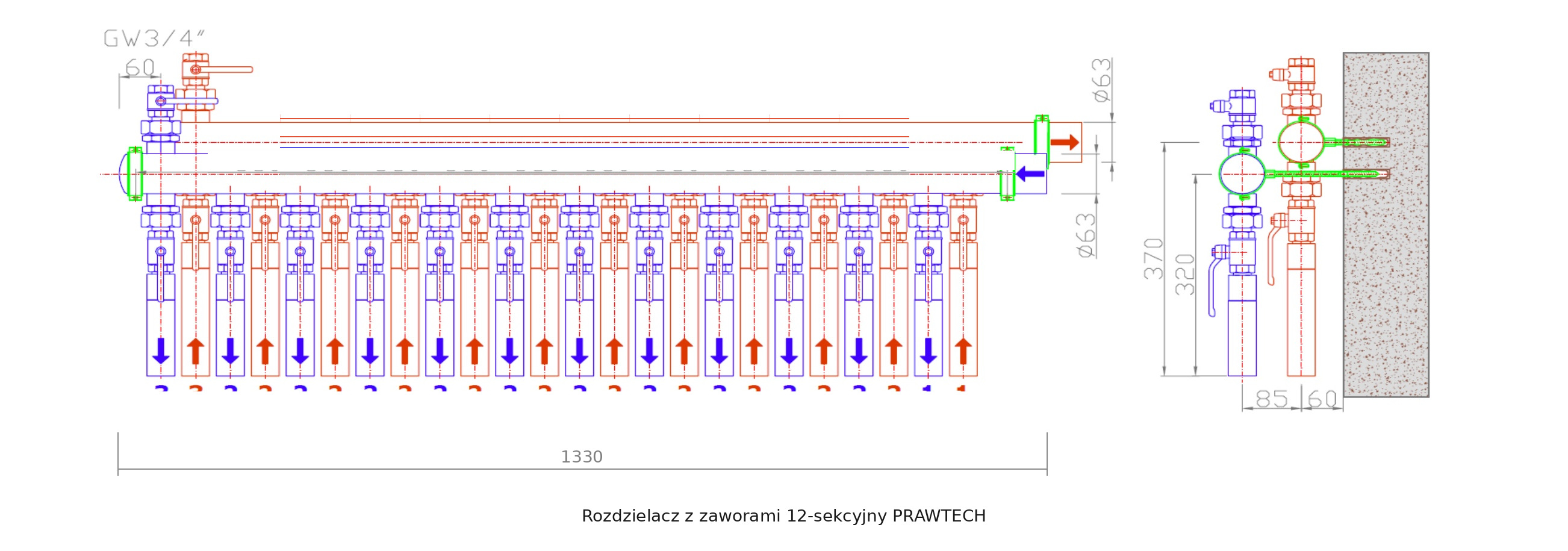

Konstrukcja rozdzielacza z zaworami 12-sekcyjnego PRAWTECH – belki PE100RC Ø90 mm

Podstawę rozdzielacza stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, materiału stosowanego w instalacjach dolnego źródła gruntowych pomp ciepła. Belki umożliwiają transport płynu niskokrzepnącego pomiędzy instalacją pompy ciepła a dwunastoma niezależnymi obiegami gruntowymi.

Standardowy model 12-sekcyjny posiada belki główne o średnicy 90 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co pozwala na uporządkowane rozmieszczenie przewodów i zaworów odcinających.

Na każdej belce znajduje się dwanaście odejść wyposażonych w mosiężne zawory kulowe 1". Belki zasilająca i powrotna tworzą wspólny układ hydrauliczny umożliwiający rozdział oraz zbieranie czynnika roboczego z poszczególnych sekcji dolnego źródła.

Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia elementów odcinających do warunków montażowych. Producent przewiduje montaż belek w dwóch równoległych poziomach, z zachowaniem dostępu do zaworów i wyposażenia serwisowego.

24 mosiężne zawory kulowe 1" – niezależne odcinanie dwunastu sekcji geotermalnych

Rozdzielacz PRAWTECH 12-sekcyjny wyposażono w 24 mosiężne zawory kulowe 1", rozmieszczone po dwanaście na każdej belce kolektorowej. Każdy obieg posiada niezależny zawór na zasilaniu i powrocie, umożliwiający zamknięcie przepływu czynnika roboczego w wybranej sekcji.

Możliwość odizolowania pojedynczego obiegu jest szczególnie przydatna podczas diagnostyki dolnego źródła, wykonywania czynności konserwacyjnych oraz prac związanych z obsługą techniczną instalacji. Pozwala ograniczyć zakres układu hydraulicznego objętego pracami serwisowymi.

Zawory kulowe pełnią funkcję odcinającą. Nie zastępują przepływomierzy ani zaworów równoważących przeznaczonych do dokładnej regulacji hydraulicznej przepływu.

Parametry techniczne rozdzielacza z zaworami 12-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM124090
• Liczba sekcji: 12
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 24
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: płyn niskokrzepnący, np. wodny roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza z zaworami 12-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, dwadzieścia cztery mosiężne zawory kulowe 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 12-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne mocowanie konstrukcji oraz swobodny dostęp do wszystkich zaworów odcinających i przyłączy serwisowych.

Przed rozpoczęciem instalacji należy sprawdzić nośność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz dostępność przestrzeni niezbędnej do wykonywania czynności eksploatacyjnych.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów instalacji.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 12-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one przeprowadzenie czynności związanych z przygotowaniem instalacji dolnego źródła do pierwszego uruchomienia.

Przed rozpoczęciem eksploatacji należy przeprowadzić płukanie obiegów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Indywidualne zawory kulowe umożliwiają odcinanie poszczególnych sekcji, co ułatwia organizację płukania i obsługi technicznej dwunastu obiegów. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz szczelność połączeń instalacji.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 12-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Rodzaj i stężenie płynu należy dobrać zgodnie z dokumentacją projektową, uwzględniając warunki temperaturowe i hydrauliczne instalacji. Stosowanie odpowiednio przygotowanego medium pomaga zapewnić prawidłowe warunki eksploatacji dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 12-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi rozwiązanie dla instalacji gruntowych pomp ciepła, w których konieczne jest połączenie dwunastu niezależnych obiegów dolnego źródła oraz zapewnienie możliwości ich odcinania podczas obsługi technicznej.

Belki PE100RC Ø90 mm, dwadzieścia cztery mosiężne zawory kulowe i zespoły napełniająco-odpowietrzające tworzą funkcjonalny układ hydrauliczny, ułatwiający montaż, uruchomienie i późniejsze serwisowanie instalacji geotermalnej.

Rozdzielacz z zaworami 12-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i wybierz rozwiązanie do profesjonalnej obsługi dwunastu obiegów dolnego źródła pompy ciepła.
