Sonda geotermalna PN16 2 x 40x3,7 181 m TERRA FUTURA PRAWTECH

Sonda geotermalna 181 m PN16 2x40x3,7 TERRA FUTURA PRAWTECH do gruntowej pompy ciepła

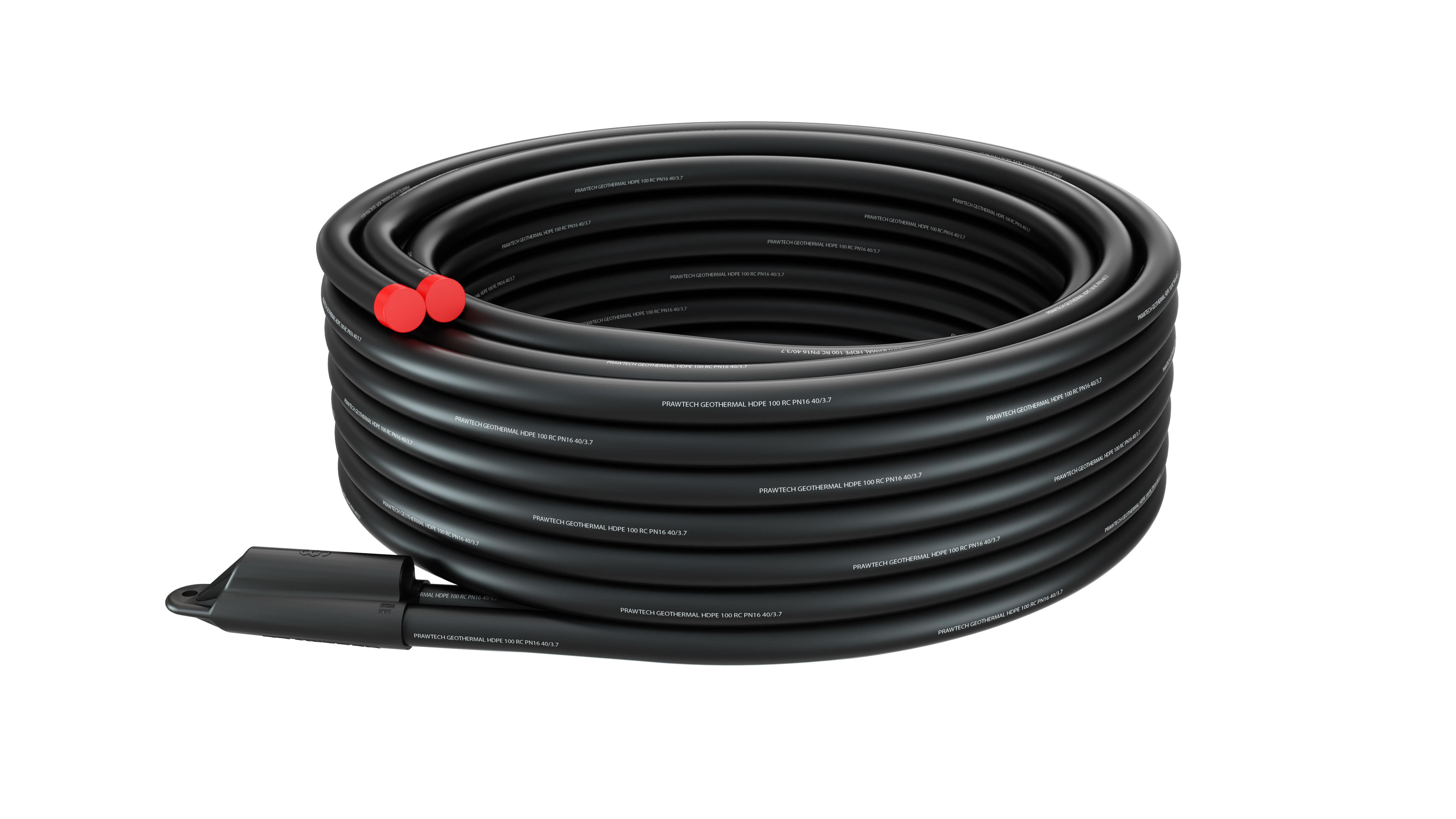

Sonda geotermalna TERRA FUTURA PRAWTECH 181 m to dwururowy wymiennik gruntowy przeznaczony do wykonywania pionowych instalacji dolnego źródła pomp ciepła. Produkt umożliwia wymianę energii cieplnej pomiędzy gruntem a płynem niskokrzepnącym krążącym w zamkniętym obiegu. Znajduje zastosowanie w systemach ogrzewania oraz chłodzenia budynków wykorzystujących energię zgromadzoną pod powierzchnią terenu.

Wariant o długości 181 m wykonano z przewodów PE100RC o średnicy zewnętrznej 40 mm i grubości ścianki 3,7 mm. Konstrukcja odpowiada klasie ciśnieniowej PN16 oraz szeregowi wymiarowemu SDR11. Fabrycznie zintegrowana, monolityczna głowica łączy oba przewody w dolnej części sondy, ograniczając liczbę połączeń w strefie niedostępnej po zakończeniu montażu.

Najważniejsze zalety sondy geotermalnej TERRA FUTURA 181 m PN16 2x40x3,7

• Długość 181 m – wariant przeznaczony do projektów pionowych wymienników gruntowych wymagających odpowiednio dobranej długości obiegu

• Rury PE100RC – podwyższona odporność na powolną propagację pęknięć i naprężenia mechaniczne

• Klasa ciśnieniowa PN16 – parametry konstrukcyjne rur dostosowane do ciśnieniowych instalacji dolnego źródła

• Szereg wymiarowy SDR11 – przewody o średnicy 40 mm i grubości ścianki 3,7 mm

• Monolityczna głowica PE100RC – fabrycznie wykonane połączenie przewodów bez dodatkowych kształtek w dolnej części wymiennika

• Klinowaty profil głowicy – ułatwione opuszczanie sondy do przygotowanego odwiertu geotermalnego

• Fabryczne próby szczelności i przepływu – kontrola każdego egzemplarza przed przekazaniem do montażu

• Indywidualny numer seryjny – możliwość identyfikacji sondy w dokumentacji wykonawczej i odbiorowej

Parametry techniczne sondy geotermalnej TERRA FUTURA 181 m PN16 2x40x3,7

• Typ produktu: sonda geotermalna

• Rodzaj sondy: dwururowa

• Długość sondy: 181 m

• Liczba rur: 2

• Materiał rur: PE100RC

• Średnica zewnętrzna rur: 40 mm

• Grubość ścianki rur: 3,7 mm

• Średnica wewnętrzna rur: 32,6 mm

• Klasa ciśnieniowa: PN16

• Szereg wymiarowy SDR: SDR11

• Konstrukcja głowicy: monolityczna, klinowata

• Materiał głowicy: PE100RC

• Długość głowicy: 250 mm

• Szerokość głowicy: 91 mm

• Wysokość głowicy: 81 mm

• Technologia połączenia z instalacją: zgrzewanie elektrooporowe

• Medium robocze: roztwór glikolu, płyn niskokrzepnący

• Zalecana temperatura medium: 0–30°C

• Sposób montażu: pionowy odwiert geotermalny

Konstrukcja i materiały sondy geotermalnej TERRA FUTURA 181 m PN16 2x40x3,7

Sonda składa się z dwóch rur polietylenowych PE100RC, które w dolnej części połączono monolityczną głowicą. Podczas pracy instalacji medium przepływa jednym przewodem w kierunku dna odwiertu, a następnie wraca drugim do układu pompy ciepła. Wymiana energii cieplnej zachodzi na całej czynnej długości przewodów umieszczonych w gruncie.

Polietylen PE100RC wyróżnia się odpornością na powolną propagację pęknięć, co ma szczególne znaczenie w instalacjach podziemnych narażonych na długotrwałe oddziaływanie naprężeń. Rury o średnicy 40 mm i ściance 3,7 mm tworzą konstrukcję PN16 SDR11 przeznaczoną do pracy w zamkniętym obiegu dolnego źródła.

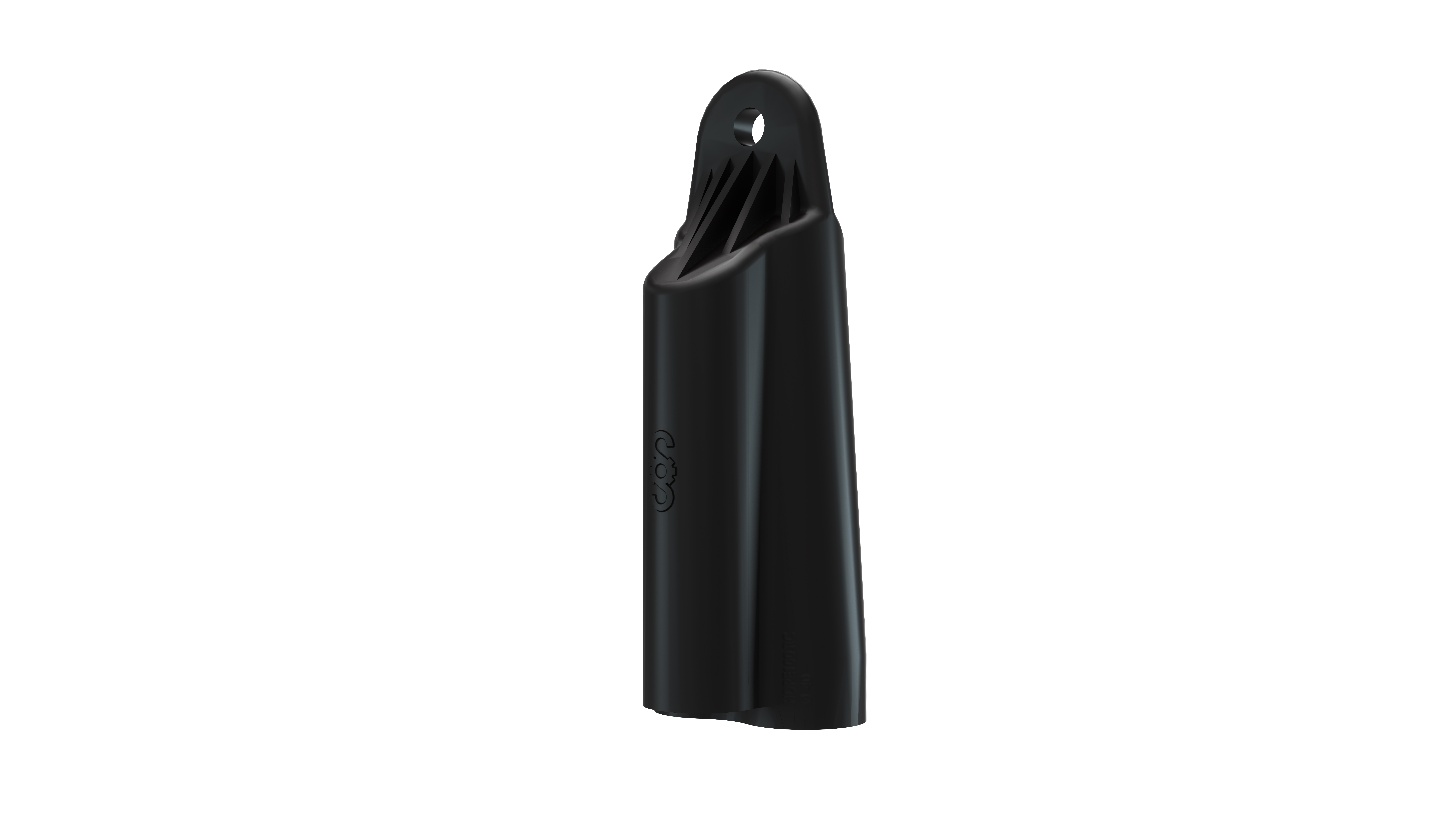

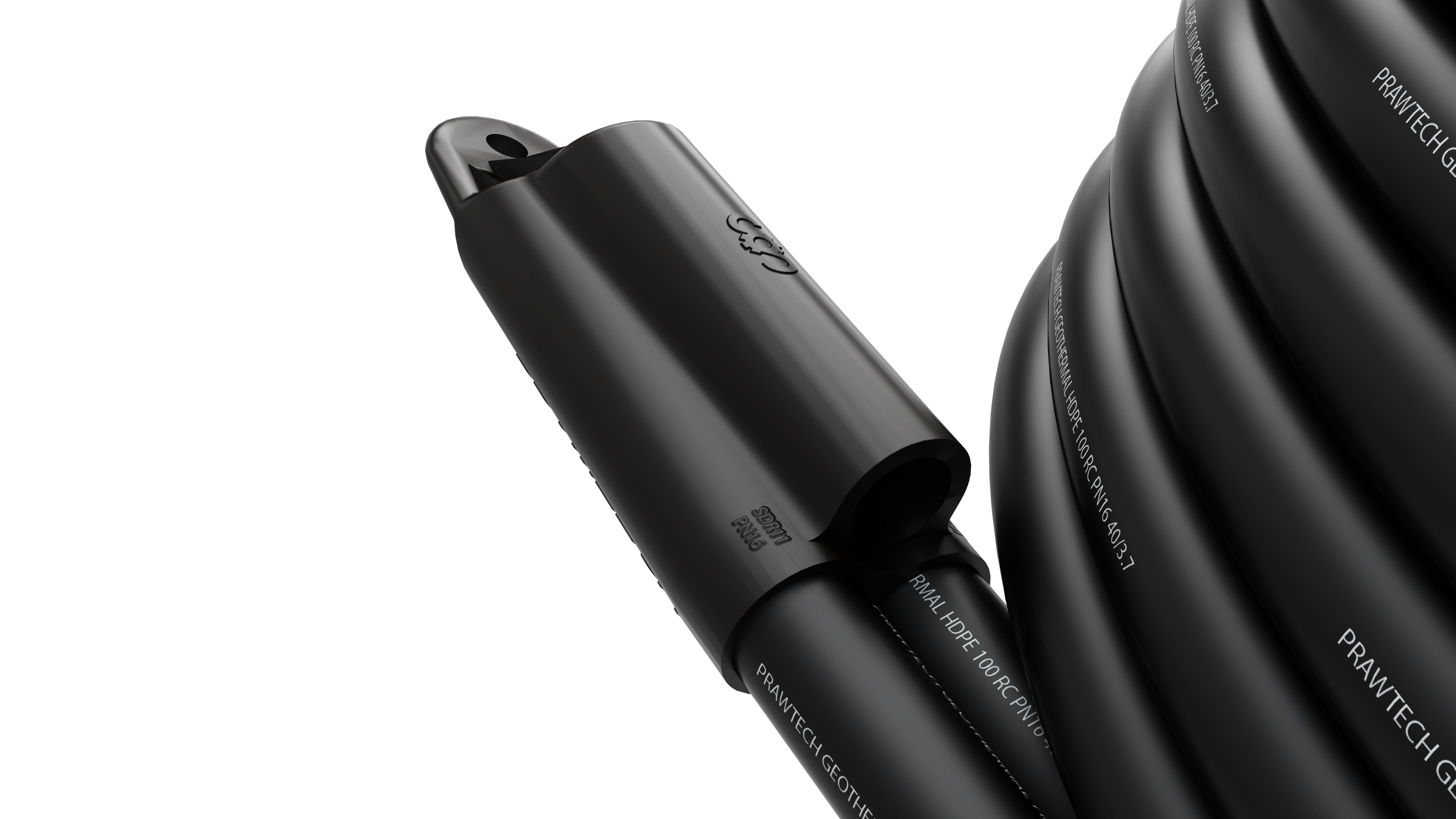

Głowica o wymiarach 250 × 91 × 81 mm posiada klinowatą geometrię ułatwiającą wprowadzanie sondy do odwiertu. Jej monolityczna budowa eliminuje potrzebę wykonywania połączenia obu przewodów na dnie otworu wiertniczego.

Zastosowanie sondy geotermalnej TERRA FUTURA 181 m PN16 2x40x3,7

Model o długości 181 m przeznaczony jest do instalacji, w których projekt dolnego źródła przewiduje wykorzystanie pionowych wymienników gruntowych. Może być stosowany zarówno jako pojedynczy obieg, jak i element rozbudowanego pola sond podłączonych do wspólnego rozdzielacza geotermalnego.

Typowe zastosowania obejmują:

• Pionowe dolne źródła gruntowych pomp ciepła w budynkach jednorodzinnych

• Instalacje ogrzewania i chłodzenia budynków wielorodzinnych

• Systemy wykorzystujące energię gruntu w obiektach usługowych i komercyjnych

• Instalacje geotermalne w budynkach biurowych i użyteczności publicznej

• Wieloodwiertowe układy wymienników gruntowych współpracujących z pompami ciepła

Długość 181 m należy uwzględnić podczas projektowania instalacji wraz z właściwościami cieplnymi gruntu, zapotrzebowaniem energetycznym obiektu oraz parametrami pompy ciepła. Długość sondy nie musi odpowiadać dokładnej głębokości wykonanego odwiertu.

Montaż i podłączenie sondy geotermalnej TERRA FUTURA 181 m PN16 2x40x3,7

Montaż sondy wymaga przygotowania pionowego odwiertu zgodnie z dokumentacją projektową i warunkami geologicznymi. Wymiennik opuszcza się do otworu, a następnie wykonuje wypełnienie przestrzeni pomiędzy przewodami a ścianą odwiertu odpowiednim materiałem uszczelniającym i przewodzącym ciepło.

Połączenie z instalacją dolnego źródła wykonuje się przy użyciu właściwie dobranych kształtek elektrooporowych PE100. Przed wprowadzeniem sondy do odwiertu należy przeprowadzić kontrolę wizualną rur i głowicy oraz wymagane próby szczelności i przepływu.

Prace wiertnicze i instalacyjne powinny być prowadzone przez wykwalifikowany personel, zgodnie z projektem oraz dokumentacją techniczną producenta.

Ograniczenie stosowania: producent nie dopuszcza instalowania sond na terenach szkód górniczych ani na obszarach osuwiskowych.
