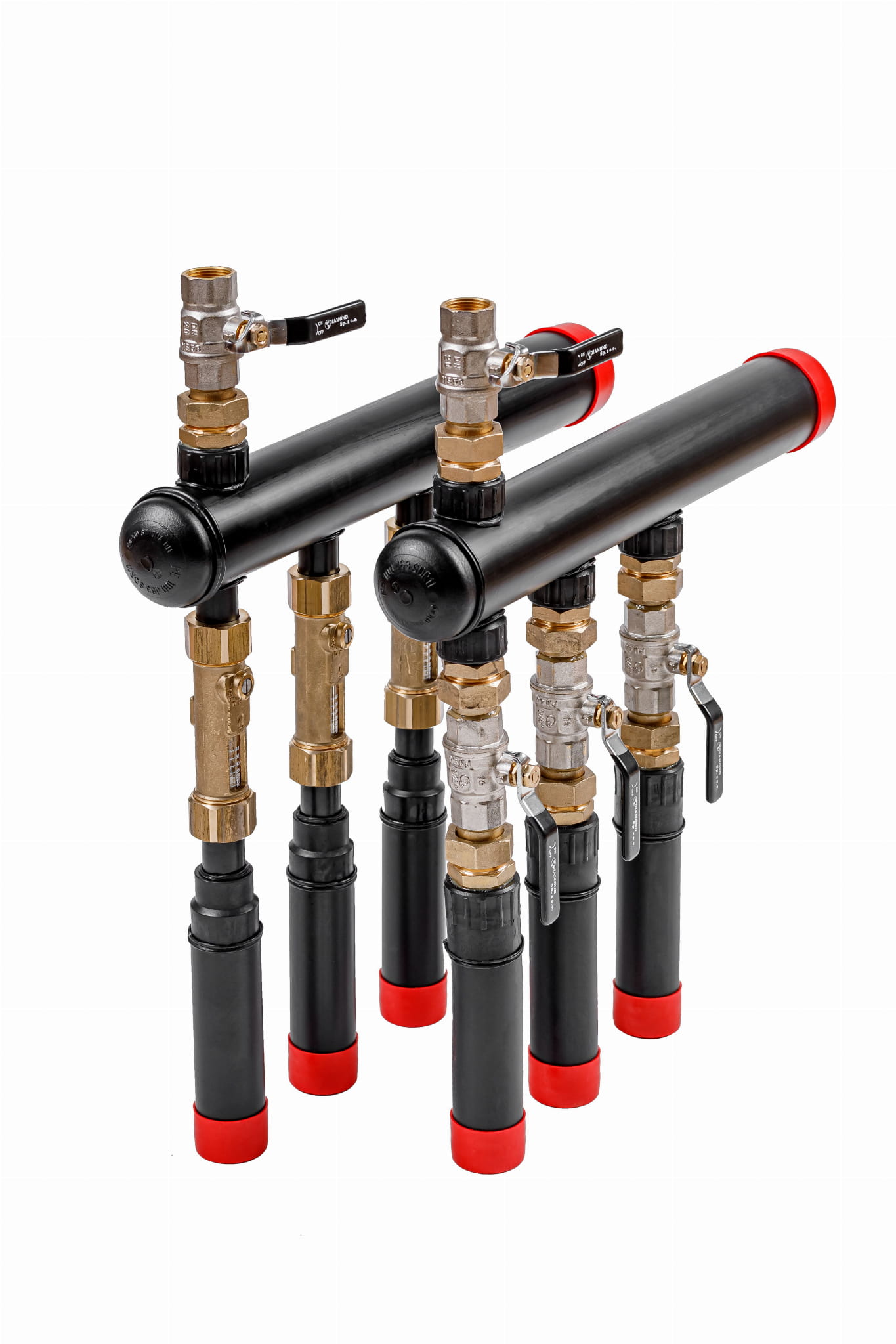

Rozdzielacz z rotametrami 11-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 11-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 11-sekcyjny PRAWTECH to zaawansowany element hydrauliczny przeznaczony do obsługi rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie jedenastu niezależnych obiegów geotermalnych w jednym układzie kolektorowym, zapewniając kontrolowany rozdział czynnika niskokrzepnącego oraz możliwość indywidualnego ustawienia przepływu w każdej sekcji.

W instalacjach wykorzystujących wiele sond gruntowych prawidłowe równoważenie hydrauliczne ma szczególne znaczenie. Poszczególne obiegi mogą różnić się oporami przepływu, dlatego rozdzielacz wyposażono w 11 mosiężnych rotametrów liniowych o zakresie 8–38 l/min. Umożliwiają one odczyt i regulację przepływu czynnika roboczego bezpośrednio na rozdzielaczu, ułatwiając dostosowanie parametrów instalacji do założeń projektowych.

Model należy do serii R PRAWTECH. Jego konstrukcję tworzą dwie belki kolektorowe wykonane z odpornego mechanicznie polietylenu PE100RC o średnicy 90 mm, wyposażone w jedenaście odejść sekcyjnych Ø40 mm. Zastosowane zawory odcinające i zespoły napełniająco-odpowietrzające zapewniają dostęp do najważniejszych czynności eksploatacyjnych, od pierwszego uruchomienia po okresowe przeglądy instalacji geotermalnej.

Najważniejsze zalety rozdzielacza z rotametrami 11-sekcyjnego PRAWTECH

• Jedenaście niezależnych obiegów – możliwość połączenia rozbudowanego systemu sond geotermalnych lub sekcji wymiennika gruntowego
• Precyzyjne równoważenie hydrauliczne – indywidualna regulacja natężenia przepływu zgodnie z wymaganiami projektowymi
• Kontrola jedenastu przepływów – możliwość bieżącej obserwacji pracy poszczególnych obiegów dolnego źródła
• Belki kolektorowe Ø90 mm – konstrukcja przystosowana do instalacji z większą liczbą sekcji
• Trwały materiał PE100RC – odporność mechaniczna i właściwości odpowiednie do instalacji geotermalnych
• Możliwość indywidualnego odcinania obiegów – ułatwiona diagnostyka i obsługa techniczna instalacji
• Przystosowanie do płynów niskokrzepnących – współpraca z odpowiednio dobranymi roztworami glikolu propylenowego lub etylenowego
• Maksymalne ciśnienie robocze 10 bar – parametry dostosowane do pracy w instalacjach dolnego źródła ciepła
• Uniwersalne możliwości montażu – instalacja naścienna lub w odpowiednio dobranej szafce bądź studni rozdzielaczowej

Zastosowanie rozdzielacza PRAWTECH 11-sekcyjnego w instalacjach geotermalnych

Rozdzielacz 11-sekcyjny jest przeznaczony do systemów, w których gruntowa pompa ciepła współpracuje z wieloma niezależnymi obiegami wymiennika gruntowego. Jego zadaniem jest połączenie poszczególnych sekcji dolnego źródła ze wspólnymi przewodami zbiorczymi, przy jednoczesnym zachowaniu możliwości regulacji i kontroli każdego obiegu.

Rozdzielacz znajduje zastosowanie między innymi w:

• instalacjach z jedenastoma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących jedenaście niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła w budynkach wielorodzinnych
• układach geotermalnych obsługujących obiekty usługowe, komercyjne i przemysłowe
• instalacjach wymagających indywidualnego równoważenia hydraulicznego wielu sekcji

Zastosowanie rozdzielacza z rotametrami jest szczególnie przydatne podczas uruchamiania instalacji, kiedy konieczne jest ustawienie przepływów odpowiadających parametrom projektowym. Możliwość niezależnej regulacji jedenastu sekcji pozwala uwzględnić różnice w oporach hydraulicznych poszczególnych obiegów.

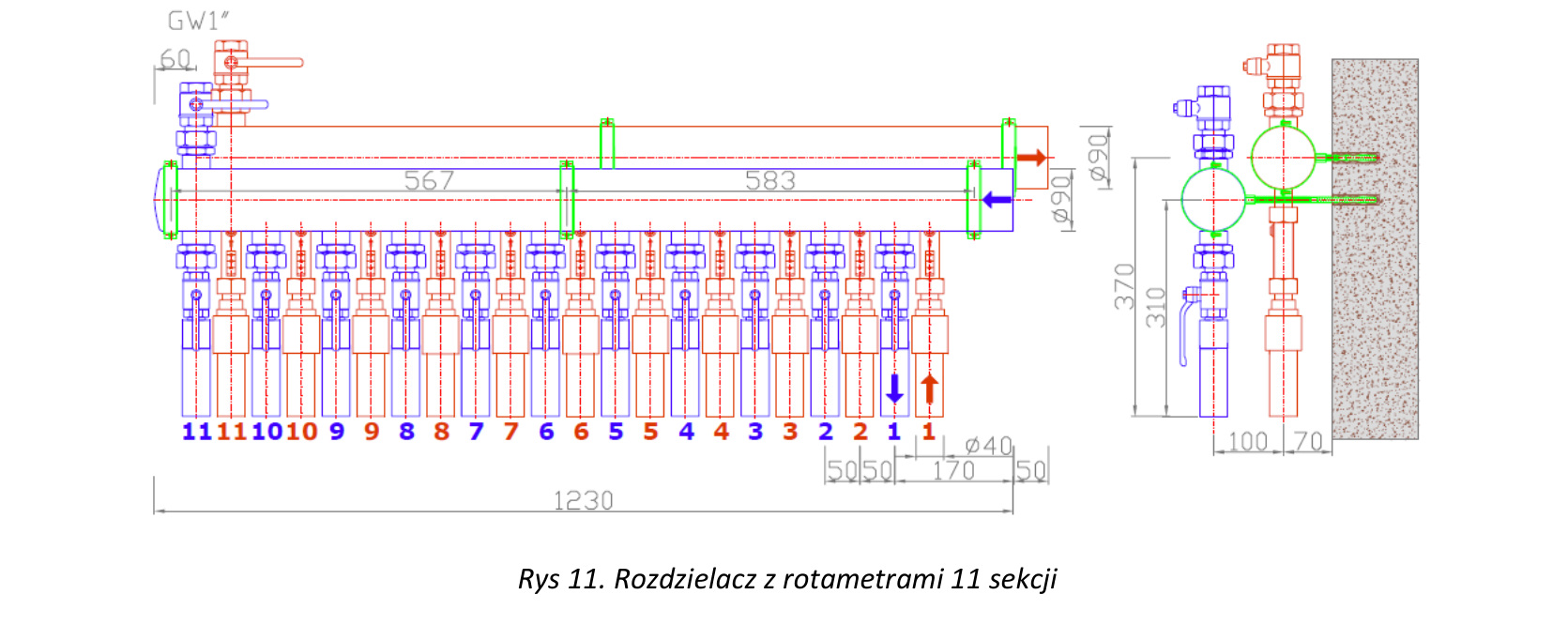

Konstrukcja rozdzielacza PRAWTECH 11-sekcyjnego – belki PE100RC Ø90 mm

Rozdzielacz został wykonany z dwóch belek kolektorowych z polietylenu PE100RC, materiału stosowanego w instalacjach dolnego źródła gruntowych pomp ciepła. Tworzywo charakteryzuje się odpowiednimi właściwościami mechanicznymi i odpornością na warunki pracy układów wykorzystujących płyny niskokrzepnące.

W standardowej konfiguracji zastosowano belki główne o średnicy 90 mm oraz jedenaście odejść sekcyjnych o średnicy 40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co zapewnia uporządkowane rozmieszczenie elementów regulacyjnych i odcinających.

Belki kolektorowe tworzą wspólny układ hydrauliczny zasilania i powrotu czynnika roboczego. Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia rotametrów oraz zaworów odcinających do warunków montażowych, w tym konfiguracji prawej lub lewej.

Rozdzielacz przeznaczony jest do montażu w układzie dwóch równoległych poziomów. Odpowiednie rozmieszczenie elementów zapewnia dostęp do regulacji przepływu oraz czynności związanych z napełnianiem i odpowietrzaniem instalacji.

Rotametry 8–38 l/min – kontrola i regulacja jedenastu obiegów dolnego źródła

Rozdzielacz PRAWTECH wyposażono w 11 mosiężnych rotametrów liniowych, z których każdy odpowiada za kontrolę przepływu w jednej sekcji instalacji geotermalnej. Standardowy zakres pomiarowy wynosi 8–38 l/min.

Wartość natężenia przepływu odczytuje się na skali przepływomierza na podstawie położenia pływaka znajdującego się wewnątrz korpusu. Prawidłowy odczyt wykonywany jest przy dolnej krawędzi pływaka.

Regulacja przepływu odbywa się za pomocą zaworu kulowego zintegrowanego z mosiężnym korpusem rotametru. Do ustawienia zaworu wykorzystuje się śrubokręt płaski. Rozwiązanie pozwala zarówno ograniczyć natężenie przepływu, jak i całkowicie zamknąć wybraną sekcję.

W rozbudowanych instalacjach geotermalnych możliwość jednoczesnego obserwowania jedenastu przepływów ułatwia ocenę działania układu. Różnice pomiędzy wskazaniami mogą stanowić podstawę do dalszej diagnostyki, kontroli odpowietrzenia lub korekty nastaw hydraulicznych.

Parametry techniczne rozdzielacza z rotametrami 11-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Kod producenta: OZERRB114090
• Liczba sekcji: 11
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba rotametrów: 11
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: odpowiednio dobrany płyn niskokrzepnący
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 11-sekcyjnego z rotametrami

Standardowy rozdzielacz wyposażony jest w dwie belki kolektorowe PE100RC Ø90 mm, jedenaście mosiężnych rotametrów liniowych 8–38 l/min, jedenaście zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

Rozdzielacz posiada również konsolę montażową umożliwiającą stabilne zamocowanie konstrukcji. Rozmieszczenie elementów mocujących należy dostosować do wielkości rozdzielacza i warunków montażowych.

Montaż rozdzielacza z rotametrami 11-sekcyjnego PRAWTECH

Rozdzielacz może być instalowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Ze względu na jedenaście sekcji szczególnie istotne jest zapewnienie wystarczającej przestrzeni montażowej oraz dostępu do wszystkich rotametrów, zaworów i przyłączy serwisowych.

Przed rozpoczęciem montażu należy sprawdzić stabilność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz możliwość bezpiecznego przeprowadzenia czynności regulacyjnych i konserwacyjnych.

Belki zasilającą i powrotną należy zamontować w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie odpowiedniej izolacji termicznej, która ogranicza kondensację wilgoci na powierzchni elementów instalacji.

Współpraca rozdzielacza PRAWTECH 11-sekcyjnego z glikolem propylenowym i etylenowym

Rozdzielacz jest przeznaczony do współpracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas regulacji przepływu należy uwzględnić wpływ stężenia glikolu na wskazania rotametrów. Dla określonych stężeń producent przewiduje następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9
• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo wskazanie rotametru 25 l/min przy współczynniku korekcyjnym 0,8 odpowiada skorygowanemu przepływowi 20 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Napełnianie, odpowietrzanie i uruchomienie rozdzielacza 11-sekcyjnego PRAWTECH

Każda belka kolektorowa rozdzielacza została wyposażona w zespół zaworowy umożliwiający płukanie, napełnianie i odpowietrzanie instalacji dolnego źródła. Rozwiązanie to ułatwia przygotowanie jedenastu obiegów do prawidłowej pracy.

Przed pierwszym uruchomieniem konieczne jest dokładne wypłukanie instalacji i usunięcie zanieczyszczeń stałych. Drobne cząstki mogą zakłócać działanie rotametrów, prowadząc do blokowania pływaków lub nieprawidłowych wskazań przepływu.

Podczas napełniania i uruchamiania układu należy sprawdzić prawidłowy kierunek przepływu czynnika przez przepływomierze. Nieprawidłowe podłączenie może powodować błędne wskazania lub brak odczytu.

Po zakończeniu odpowietrzania należy ustawić przepływy we wszystkich jedenastu sekcjach zgodnie z dokumentacją projektową oraz charakterystyką pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 11-sekcyjny PRAWTECH?

Rozdzielacz 11-sekcyjny stanowi rozwiązanie dla instalacji geotermalnych wymagających połączenia wielu obiegów w jednym punkcie hydraulicznym. Umożliwia niezależną regulację każdej sekcji, kontrolę natężenia przepływu oraz wygodne wykonywanie czynności związanych z obsługą techniczną dolnego źródła.

Belki kolektorowe PE100RC Ø90 mm, jedenaście rotametrów oraz indywidualne zawory odcinające pozwalają stworzyć funkcjonalny układ hydrauliczny przeznaczony do profesjonalnych instalacji gruntowych pomp ciepła. Zastosowane rozwiązania wspierają prawidłowe równoważenie przepływów oraz ułatwiają późniejszą diagnostykę systemu.

Rozdzielacz z rotametrami 11-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
