Rozdzielacz z zaworami 11-sekcyjny PRAWTECH

Rozdzielacz z zaworami 11-sekcyjny PRAWTECH

Rozdzielacz z zaworami 11-sekcyjny PRAWTECH to wielosekcyjny kolektor hydrauliczny przeznaczony do obsługi dolnego źródła gruntowej pompy ciepła, obejmującego jedenaście niezależnych obiegów geotermalnych. Umożliwia połączenie przewodów gruntowego wymiennika ciepła ze wspólnymi belkami kolektorowymi, zapewniając transport płynu niskokrzepnącego pomiędzy instalacją pompy ciepła a poszczególnymi sekcjami wymiennika.

W instalacjach wykorzystujących liczne sondy pionowe lub obiegi gruntowe szczególnego znaczenia nabiera możliwość odizolowania wybranej sekcji podczas czynności technicznych. Model PRAWTECH serii Z wyposażono w 22 mosiężne zawory kulowe 1", rozmieszczone po jedenaście na belkach zasilającej i powrotnej. Każdy obieg posiada dwa niezależne punkty odcięcia, umożliwiające jego hydrauliczne oddzielenie od pozostałej części układu.

Konstrukcję tworzą dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø90 mm, wyposażone w odejścia sekcyjne Ø40 mm. Rozdzielacz przeznaczony jest do pracy z odpowiednio dobranymi płynami niskokrzepnącymi, w tym wodnymi roztworami glikolu. Standardowe wyposażenie obejmuje również zespoły napełniająco-odpowietrzające 1" oraz elementy umożliwiające stabilny montaż.

Najważniejsze zalety rozdzielacza z zaworami 11-sekcyjnego PRAWTECH

• Obsługa jedenastu niezależnych obiegów – możliwość połączenia rozbudowanego gruntowego wymiennika ciepła we wspólnym układzie kolektorowym
• Indywidualne odcinanie sekcji – możliwość zamknięcia wybranego obiegu na zasilaniu i powrocie
• Ułatwiona diagnostyka dolnego źródła – dostęp do armatury odcinającej każdą sekcję instalacji
• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przeznaczona do wielosekcyjnych systemów geotermalnych
• Uporządkowany układ przyłączy – rozstaw osiowy 100 mm ułatwiający rozmieszczenie przewodów gruntowych
• Możliwość obsługi wybranych obiegów – hydrauliczne odizolowanie sekcji podczas konserwacji i prac serwisowych
• Współpraca z płynami niskokrzepnącymi – przystosowanie do odpowiednio dobranych roztworów glikolu
• Maksymalne ciśnienie robocze 10 bar – parametry odpowiednie do instalacji dolnego źródła ciepła
• Różne możliwości montażu – instalacja naścienna lub w odpowiednio zaprojektowanej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 11-sekcyjnego w instalacjach geotermalnych

Rozdzielacz 11-sekcyjny przeznaczony jest do instalacji gruntowych pomp ciepła, w których dolne źródło zostało podzielone na jedenaście niezależnych obiegów hydraulicznych. Umożliwia połączenie przewodów gruntowego wymiennika w jednym punkcie oraz zapewnia dostęp do armatury odcinającej poszczególne sekcje.

Produkt znajduje zastosowanie między innymi w:

• instalacjach z jedenastoma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących jedenaście niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła w budynkach wielorodzinnych
• układach geotermalnych obiektów usługowych, biurowych i komercyjnych
• instalacjach wymagających indywidualnego odcinania wielu sekcji gruntowego wymiennika ciepła

W systemach obejmujących liczne obiegi gruntowe możliwość selektywnego odcinania sekcji pozwala sprawniej organizować czynności eksploatacyjne. Wybrany obieg może zostać hydraulicznie odizolowany od wspólnego układu, co ułatwia prowadzenie przeglądów, diagnostyki oraz prac związanych z obsługą techniczną dolnego źródła.

Rozdzielacz PRAWTECH serii Z – niezależne odcinanie obiegów bez pomiaru przepływu

Rozdzielacze PRAWTECH serii Z stanowią alternatywę dla modeli wyposażonych w rotametry. W konstrukcji zaworowej zastosowano mosiężne zawory kulowe na obu belkach kolektorowych, umożliwiające indywidualne otwieranie i zamykanie poszczególnych sekcji.

Rozdzielacz z zaworami 11-sekcyjny PRAWTECH nie posiada rotametrów i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu w l/min. Jego podstawowym zadaniem jest rozdział czynnika roboczego oraz odcinanie wybranych obiegów dolnego źródła.

Jeżeli dokumentacja projektowa wymaga równoważenia hydraulicznego na podstawie pomiaru przepływu, należy zastosować odpowiedni rozdzielacz z przepływomierzami lub dodatkową armaturę pomiarowo-regulacyjną.

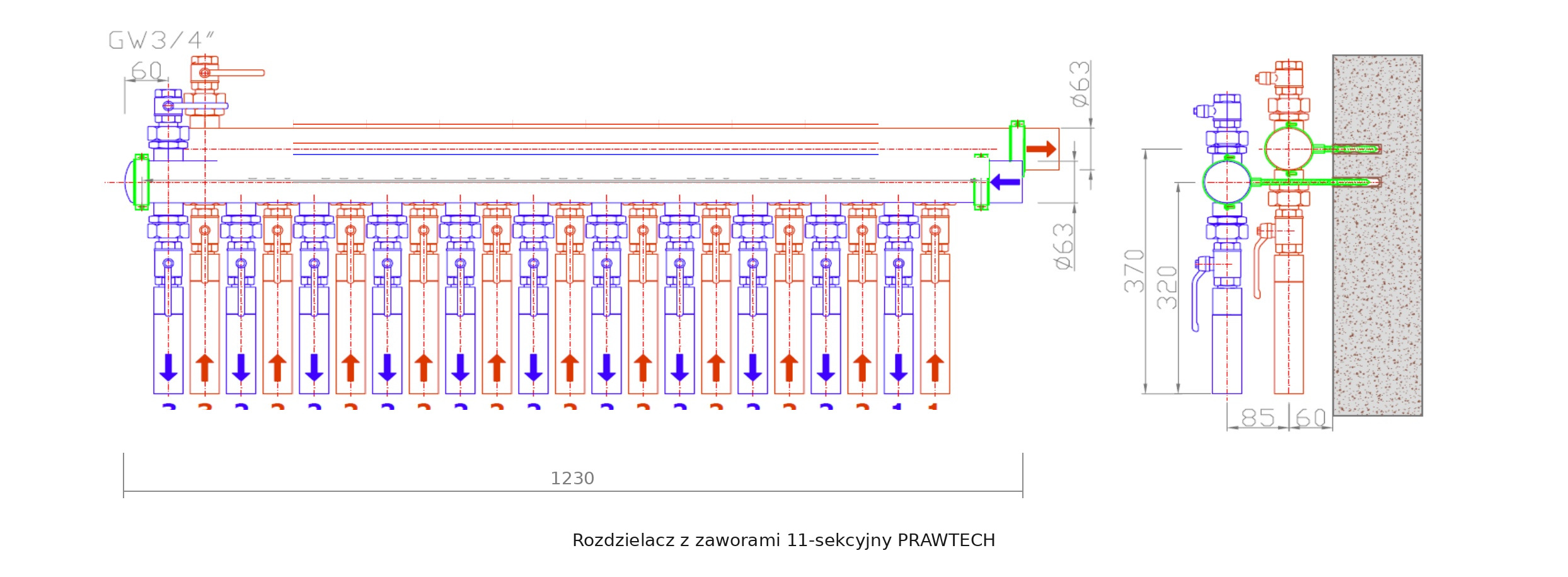

Konstrukcja rozdzielacza z zaworami 11-sekcyjnego PRAWTECH – belki PE100RC Ø90 mm

Podstawę rozdzielacza stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, materiału stosowanego w instalacjach dolnego źródła gruntowych pomp ciepła. Belki umożliwiają transport płynu niskokrzepnącego pomiędzy instalacją pompy ciepła a jedenastoma niezależnymi obiegami gruntowymi.

Standardowy model 11-sekcyjny posiada belki główne o średnicy 90 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co pozwala na uporządkowane rozmieszczenie przewodów i zaworów odcinających.

Na każdej belce znajduje się jedenaście odejść wyposażonych w mosiężne zawory kulowe 1". Belki zasilająca i powrotna tworzą wspólny układ hydrauliczny, umożliwiający rozdział oraz zbieranie czynnika roboczego z poszczególnych sekcji dolnego źródła.

Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia elementów odcinających do warunków montażowych. Producent przewiduje montaż belek w dwóch równoległych poziomach, z zachowaniem dostępu do zaworów oraz wyposażenia serwisowego.

22 mosiężne zawory kulowe 1" – odcinanie jedenastu obiegów geotermalnych

Rozdzielacz PRAWTECH 11-sekcyjny wyposażono w 22 mosiężne zawory kulowe 1", rozmieszczone po jedenaście na każdej belce kolektorowej. Każdy obieg posiada niezależny zawór na zasilaniu i powrocie, umożliwiający zamknięcie przepływu czynnika roboczego w wybranej sekcji.

Możliwość odizolowania pojedynczego obiegu jest szczególnie przydatna podczas diagnostyki dolnego źródła, wykonywania czynności konserwacyjnych oraz prac związanych z obsługą techniczną instalacji. Pozwala ograniczyć zakres układu hydraulicznego objętego pracami serwisowymi.

Zawory kulowe pełnią funkcję odcinającą. Nie zastępują przepływomierzy ani zaworów równoważących przeznaczonych do dokładnej regulacji hydraulicznej przepływu.

Parametry techniczne rozdzielacza z zaworami 11-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM114090
• Liczba sekcji: 11
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 22
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: płyn niskokrzepnący, np. wodny roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza z zaworami 11-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, dwadzieścia dwa mosiężne zawory kulowe 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 11-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne mocowanie konstrukcji oraz swobodny dostęp do wszystkich zaworów odcinających i przyłączy serwisowych.

Przed rozpoczęciem instalacji należy sprawdzić nośność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz dostępność przestrzeni niezbędnej do wykonywania czynności eksploatacyjnych.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów instalacji.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 11-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one przeprowadzenie czynności związanych z przygotowaniem instalacji dolnego źródła do pierwszego uruchomienia.

Przed rozpoczęciem eksploatacji należy przeprowadzić płukanie obiegów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Indywidualne zawory kulowe umożliwiają odcinanie poszczególnych sekcji, co ułatwia organizację płukania i obsługi technicznej jedenastu obiegów. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz szczelność połączeń instalacji.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 11-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Rodzaj i stężenie płynu należy dobrać zgodnie z dokumentacją projektową, uwzględniając warunki temperaturowe i hydrauliczne instalacji. Stosowanie odpowiednio przygotowanego medium pomaga zapewnić prawidłowe warunki eksploatacji dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 11-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi funkcjonalne rozwiązanie dla instalacji gruntowych pomp ciepła, w których konieczne jest połączenie jedenastu niezależnych obiegów dolnego źródła oraz zapewnienie możliwości ich odcinania podczas obsługi technicznej.

Belki PE100RC Ø90 mm, dwadzieścia dwa mosiężne zawory kulowe i zespoły napełniająco-odpowietrzające tworzą praktyczny układ hydrauliczny, ułatwiający montaż, uruchomienie i późniejsze serwisowanie instalacji geotermalnej.

Rozdzielacz z zaworami 11-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i wybierz rozwiązanie do profesjonalnej obsługi jedenastu obiegów dolnego źródła pompy ciepła.
