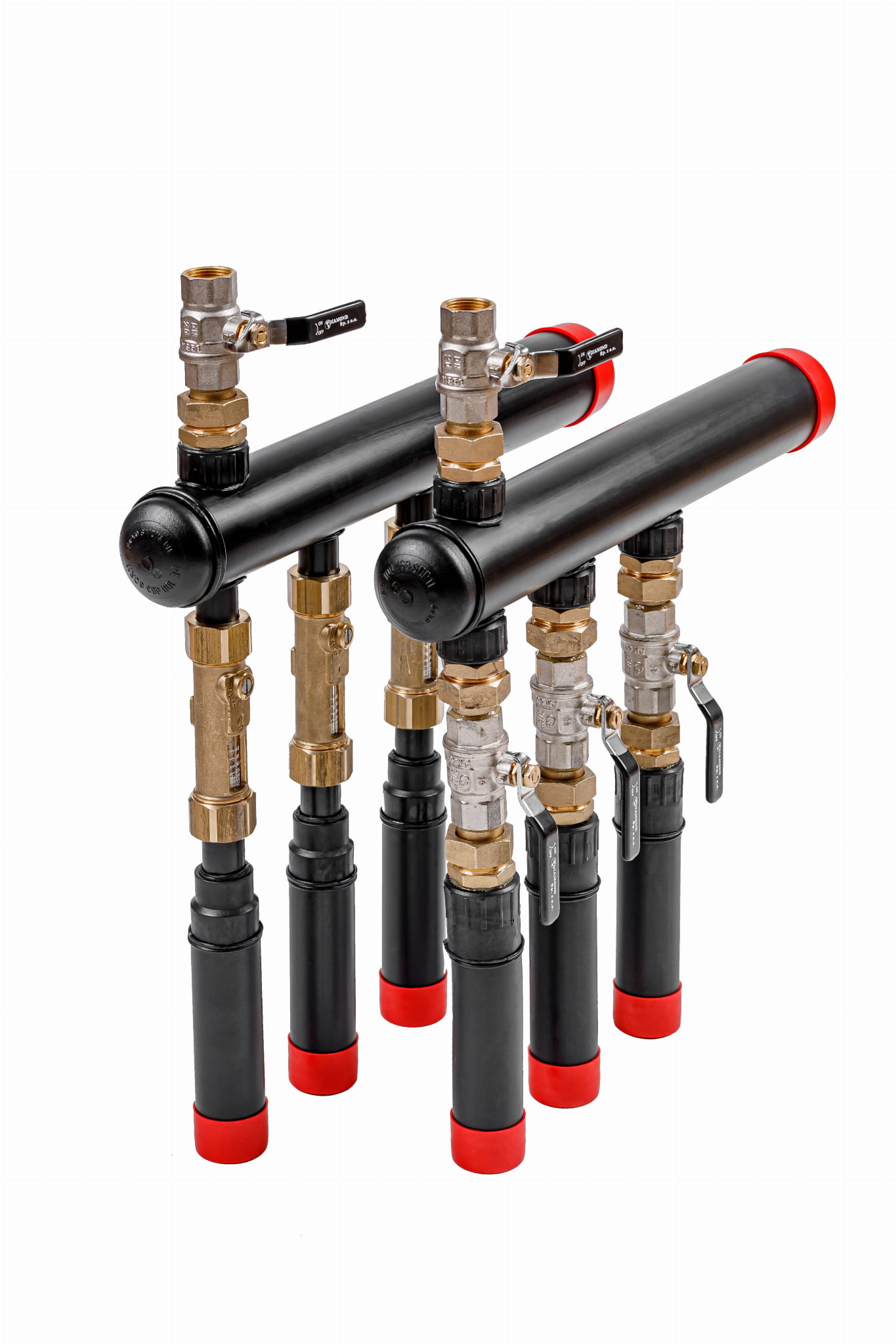

Rozdzielacz z rotametrami 14-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 14-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 14-sekcyjny PRAWTECH to profesjonalny element hydrauliczny przeznaczony do obsługi czternastu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie rozbudowanego systemu sond geotermalnych lub sekcji gruntowego wymiennika ciepła we wspólnym układzie kolektorowym, zapewniając indywidualną kontrolę i regulację przepływu czynnika roboczego w każdym obiegu.

Model należy do serii R PRAWTECH i został wyposażony w 14 mosiężnych rotametrów liniowych o zakresie pomiarowym 8–38 l/min. Każdy przepływomierz umożliwia odczyt natężenia przepływu oraz jego regulację, co pozwala dostosować parametry hydrauliczne poszczególnych sekcji do wymagań projektowych całej instalacji.

Konstrukcja rozdzielacza opiera się na dwóch belkach kolektorowych wykonanych z polietylenu PE100RC o średnicy Ø90 mm. Czternaście odejść sekcyjnych Ø40 mm, zawory kulowe odcinające oraz zespoły napełniająco-odpowietrzające 1" tworzą funkcjonalny układ przeznaczony do profesjonalnych instalacji geotermalnych, w których istotna jest możliwość regulacji, diagnostyki i serwisowania wielu obiegów dolnego źródła.

Najważniejsze zalety rozdzielacza z rotametrami 14-sekcyjnego PRAWTECH

• Obsługa czternastu obiegów geotermalnych – możliwość połączenia wielu niezależnych sekcji dolnego źródła w jednym punkcie hydraulicznym
• Indywidualne równoważenie hydrauliczne – dostosowanie przepływu w każdym obiegu do parametrów projektowych
• Kontrola czternastu przepływów – możliwość obserwowania natężenia przepływu czynnika roboczego w poszczególnych sekcjach
• Belki kolektorowe Ø90 mm – konstrukcja przeznaczona do rozbudowanych instalacji geotermalnych
• Wytrzymałe tworzywo PE100RC – materiał o właściwościach odpowiednich do pracy w instalacjach dolnego źródła ciepła
• Niezależne odcinanie obiegów – ułatwiona diagnostyka i obsługa techniczna poszczególnych sekcji
• Współpraca z płynami niskokrzepnącymi – przystosowanie do odpowiednio dobranych roztworów glikolu
• Ciśnienie robocze do 10 bar – parametry dostosowane do profesjonalnych instalacji geotermalnych
• Uniwersalne możliwości montażu – instalacja naścienna lub w odpowiednio dobranej szafce bądź studni rozdzielaczowej

Zastosowanie rozdzielacza PRAWTECH 14-sekcyjnego w instalacjach geotermalnych

Rozdzielacz 14-sekcyjny znajduje zastosowanie w instalacjach gruntowych pomp ciepła, w których energia z gruntu pozyskiwana jest przez większą liczbę niezależnych obiegów. Jego zadaniem jest połączenie poszczególnych sekcji wymiennika gruntowego ze wspólnymi przewodami zbiorczymi, przy jednoczesnym zachowaniu możliwości regulacji i kontroli każdego obiegu.

Produkt przeznaczony jest między innymi do:

• instalacji z czternastoma pionowymi sondami geotermalnymi
• systemów dolnego źródła obejmujących czternaście niezależnych obiegów gruntowych
• instalacji gruntowych pomp ciepła w budynkach wielorodzinnych
• układów geotermalnych obsługujących obiekty usługowe, komercyjne i przemysłowe
• instalacji wymagających indywidualnej regulacji przepływu w czternastu sekcjach

W rozbudowanych instalacjach dolnego źródła poszczególne obiegi mogą różnić się długością przewodów, głębokością odwiertów oraz oporami hydraulicznymi. Zastosowanie rotametrów umożliwia dostosowanie natężenia przepływu w każdej sekcji do wartości przewidzianych w projekcie, co wspiera prawidłowe działanie całego systemu geotermalnego.

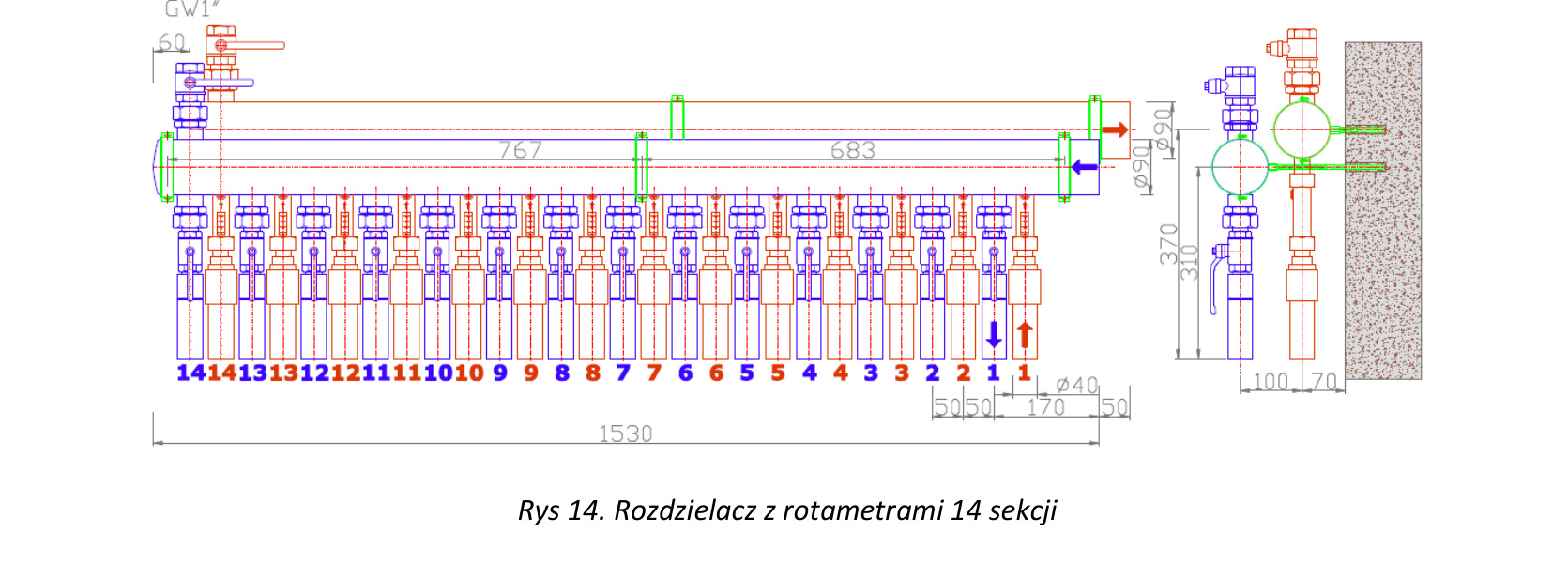

Konstrukcja rozdzielacza PRAWTECH 14-sekcyjnego – belki kolektorowe PE100RC Ø90 mm

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC, materiału stosowanego w instalacjach dolnego źródła gruntowych pomp ciepła. Tworzywo charakteryzuje się właściwościami mechanicznymi odpowiednimi do pracy w układach wykorzystujących płyny niskokrzepnące.

W standardowej konfiguracji zastosowano belki główne o średnicy 90 mm oraz czternaście odejść sekcyjnych Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co umożliwia uporządkowane rozmieszczenie elementów regulacyjnych i odcinających.

Belki kolektorowe tworzą wspólny układ hydrauliczny zasilania i powrotu czynnika roboczego. Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia rotametrów i zaworów odcinających do warunków montażowych, w tym konfiguracji prawej lub lewej.

Rozdzielacz przeznaczony jest do montażu w układzie dwóch równoległych poziomów, zapewniając dostęp do elementów wymagających regulacji, napełniania, odpowietrzania i obsługi serwisowej.

Czternaście rotametrów 8–38 l/min – kontrola i regulacja przepływu w dolnym źródle ciepła

Rozdzielacz PRAWTECH wyposażono w 14 mosiężnych rotametrów liniowych, z których każdy umożliwia odczyt natężenia przepływu czynnika roboczego w jednej sekcji instalacji geotermalnej. Standardowy zakres pomiarowy wynosi 8–38 l/min.

Wartość przepływu odczytywana jest na skali przepływomierza na podstawie położenia pływaka znajdującego się wewnątrz korpusu. Prawidłowy odczyt wykonywany jest przy dolnej krawędzi pływaka.

Regulacja przepływu odbywa się za pomocą zaworu kulowego zintegrowanego z mosiężnym korpusem rotametru. Do ustawienia zaworu wykorzystuje się śrubokręt płaski. Rozwiązanie pozwala ograniczyć natężenie przepływu lub całkowicie zamknąć wybraną sekcję.

Możliwość jednoczesnego obserwowania czternastu przepływów ułatwia kontrolę pracy dolnego źródła, identyfikowanie różnic pomiędzy obiegami oraz wykonywanie regulacji hydraulicznej podczas uruchamiania i późniejszych przeglądów technicznych.

Parametry techniczne rozdzielacza z rotametrami 14-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Kod producenta: OZERRB144090
• Liczba sekcji: 14
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba rotametrów: 14
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: odpowiednio dobrany płyn niskokrzepnący
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 14-sekcyjnego z rotametrami

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, czternaście mosiężnych rotametrów liniowych 8–38 l/min, czternaście zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

Rozdzielacz posiada również konsolę montażową umożliwiającą stabilne zamocowanie konstrukcji. Rozmieszczenie elementów mocujących należy dostosować do wielkości rozdzielacza i warunków montażowych.

Montaż rozdzielacza z rotametrami PRAWTECH 14-sekcyjnego

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Ze względu na czternaście sekcji szczególnie ważne jest zapewnienie wystarczającej przestrzeni montażowej oraz dostępu do wszystkich rotametrów, zaworów i przyłączy serwisowych.

Przed rozpoczęciem montażu należy sprawdzić stabilność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz możliwość bezpiecznego wykonywania czynności regulacyjnych i konserwacyjnych.

Belki zasilającą i powrotną należy zamontować w dwóch równoległych poziomach. W przypadku instalacji rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie odpowiedniej izolacji termicznej, która ogranicza kondensację wilgoci na powierzchni elementów układu.

Glikol propylenowy i etylenowy – współpraca z rozdzielaczem PRAWTECH 14-sekcyjnym

Rozdzielacz przeznaczony jest do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas regulacji przepływu należy uwzględnić wpływ stężenia glikolu na wskazania rotametrów. Dla określonych stężeń producent podaje następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9
• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo wskazanie rotametru 30 l/min przy współczynniku korekcyjnym 0,8 odpowiada skorygowanemu przepływowi 24 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Napełnianie, odpowietrzanie i uruchomienie rozdzielacza 14-sekcyjnego PRAWTECH

Każda belka kolektorowa rozdzielacza wyposażona jest w zespół zaworowy umożliwiający płukanie, napełnianie i odpowietrzanie instalacji dolnego źródła. Rozwiązanie to ułatwia przygotowanie czternastu obiegów do prawidłowej pracy.

Przed pierwszym uruchomieniem należy dokładnie wypłukać instalację i usunąć zanieczyszczenia stałe. Drobne cząstki mogą zakłócać działanie rotametrów, prowadząc do blokowania pływaków lub nieprawidłowych wskazań przepływu.

Podczas napełniania i uruchamiania układu należy sprawdzić prawidłowy kierunek przepływu czynnika przez przepływomierze. Nieprawidłowe podłączenie może powodować błędne wskazania lub brak odczytu.

Po zakończeniu odpowietrzania należy ustawić przepływy we wszystkich czternastu sekcjach zgodnie z dokumentacją projektową oraz charakterystyką pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 14-sekcyjny PRAWTECH?

Rozdzielacz 14-sekcyjny stanowi rozwiązanie dla instalacji geotermalnych wymagających połączenia wielu obiegów w jednym punkcie hydraulicznym. Umożliwia niezależną regulację każdej sekcji, kontrolę natężenia przepływu oraz wygodne wykonywanie czynności związanych z obsługą techniczną dolnego źródła.

Belki kolektorowe PE100RC Ø90 mm, czternaście rotametrów oraz indywidualne zawory odcinające pozwalają stworzyć funkcjonalny układ hydrauliczny przeznaczony do profesjonalnych instalacji gruntowych pomp ciepła. Zastosowane rozwiązania wspierają prawidłowe równoważenie przepływów oraz ułatwiają późniejszą diagnostykę systemu.

Rozdzielacz z rotametrami 14-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
