Rozdzielacz z zaworami 13-sekcyjny PRAWTECH

Rozdzielacz z zaworami 13-sekcyjny PRAWTECH

W instalacjach gruntowych pomp ciepła wykorzystujących liczne sondy geotermalne ważne jest nie tylko prawidłowe połączenie przewodów dolnego źródła, ale również możliwość niezależnego odcinania poszczególnych obiegów. Rozdzielacz z zaworami 13-sekcyjny PRAWTECH umożliwia skupienie trzynastu niezależnych sekcji gruntowego wymiennika ciepła w jednym układzie kolektorowym, zapewniając rozprowadzenie płynu niskokrzepnącego oraz jego powrót do instalacji pompy ciepła.

Model należy do serii Z PRAWTECH, przeznaczonej do systemów dolnego źródła, w których podstawowym zadaniem armatury sekcyjnej jest odcinanie poszczególnych obiegów. Rozdzielacz wyposażono w 26 mosiężnych zaworów kulowych 1", rozmieszczonych po trzynaście na belkach zasilającej i powrotnej. Dzięki temu każdy obieg może zostać hydraulicznie odizolowany od pozostałych sekcji podczas diagnostyki, konserwacji lub prac serwisowych.

Podstawę konstrukcji stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø90 mm, wyposażone w odejścia sekcyjne Ø40 mm. Rozdzielacz przeznaczony jest do współpracy z odpowiednio dobranymi płynami niskokrzepnącymi, w tym wodnymi roztworami glikolu. Standardowe wyposażenie obejmuje również zespoły napełniająco-odpowietrzające 1" oraz elementy montażowe.

Najważniejsze zalety rozdzielacza z zaworami 13-sekcyjnego PRAWTECH

• Trzynaście niezależnych sekcji geotermalnych – możliwość połączenia rozbudowanego gruntowego wymiennika ciepła we wspólnym układzie hydraulicznym
• Selektywne odcinanie obiegów – niezależne zamykanie każdej sekcji na belce zasilającej i powrotnej
• Centralna organizacja instalacji – uporządkowanie przewodów dolnego źródła w jednym punkcie kolektorowym
• Ułatwiona diagnostyka i konserwacja – możliwość hydraulicznego odizolowania wybranego obiegu podczas prac technicznych
• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przeznaczona do wielosekcyjnych instalacji geotermalnych
• Rozstaw osiowy sekcji 100 mm – uporządkowane rozmieszczenie odejść i armatury odcinającej
• Przystosowanie do płynów niskokrzepnących – możliwość pracy z odpowiednio dobranymi roztworami glikolu
• Maksymalne ciśnienie robocze 10 bar – parametry odpowiednie do instalacji dolnego źródła
• Możliwość różnych sposobów montażu – instalacja naścienna lub w odpowiednio zaprojektowanej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 13-sekcyjnego w dolnych źródłach gruntowych pomp ciepła

Rozdzielacz 13-sekcyjny przeznaczony jest do systemów geotermalnych, w których dolne źródło obejmuje trzynaście niezależnych obiegów hydraulicznych. Pozwala połączyć przewody gruntowego wymiennika ze wspólnymi belkami kolektorowymi, zachowując dostęp do armatury odcinającej każdą sekcję.

Produkt może być stosowany między innymi w:

• instalacjach z trzynastoma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących trzynaście niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła obsługujących budynki wielorodzinne
• układach geotermalnych obiektów biurowych, usługowych i komercyjnych
• instalacjach wymagających niezależnego odcinania wielu sekcji wymiennika gruntowego

W większych systemach dolnego źródła możliwość zamykania pojedynczych obiegów pozwala sprawniej organizować czynności eksploatacyjne. Podczas kontroli szczelności, diagnostyki lub konserwacji wybrana sekcja może zostać odizolowana od pozostałej części instalacji.

Dobór liczby sekcji rozdzielacza powinien odpowiadać projektowi hydraulicznemu dolnego źródła oraz liczbie niezależnych obiegów gruntowych.

Rozdzielacz PRAWTECH 13-sekcyjny serii Z – armatura odcinająca zamiast rotametrów

W rozdzielaczach PRAWTECH serii Z zastosowano zawory kulowe na obu belkach kolektorowych. Rozwiązanie to umożliwia indywidualne otwieranie i zamykanie obiegów dolnego źródła, bez konieczności stosowania przepływomierzy w standardowym wyposażeniu.

Rozdzielacz z zaworami 13-sekcyjny PRAWTECH nie posiada rotametrów i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu w l/min. Zawory kulowe służą do odcinania sekcji, a nie do pomiaru przepływu czy dokładnego równoważenia hydraulicznego.

Jeżeli instalacja wymaga kontroli natężenia przepływu w poszczególnych obiegach, należy zastosować odpowiednio wyposażony rozdzielacz z rotametrami lub dodatkową armaturę pomiarowo-regulacyjną zgodnie z dokumentacją projektową.

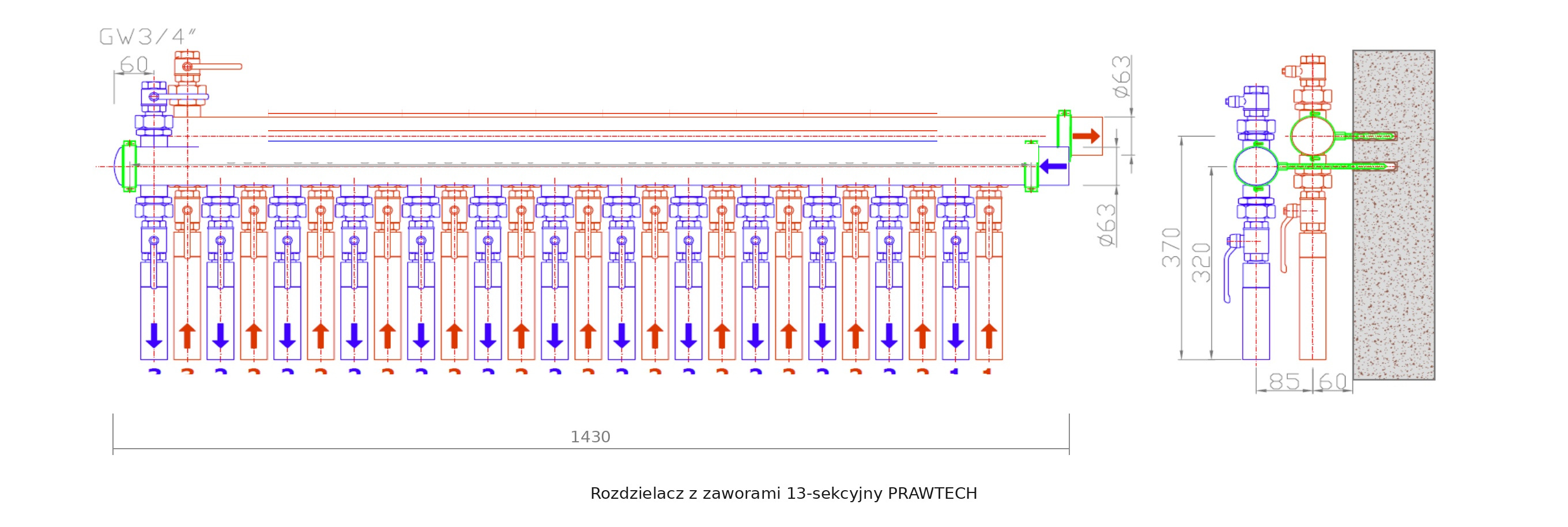

Konstrukcja rozdzielacza z zaworami 13-sekcyjnego PRAWTECH – belki PE100RC Ø90 mm

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC, materiału stosowanego w instalacjach dolnego źródła gruntowych pomp ciepła. Belki odpowiadają za rozprowadzanie płynu niskokrzepnącego do poszczególnych obiegów oraz zbieranie medium powracającego z wymiennika gruntowego.

Standardowy wariant 13-sekcyjny posiada belki główne o średnicy 90 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co pozwala zachować uporządkowane rozmieszczenie przewodów i zaworów.

Każda belka posiada trzynaście odejść wyposażonych w mosiężne zawory kulowe 1". Konstrukcja umożliwia połączenie wszystkich obiegów w jednym punkcie hydraulicznym, z zachowaniem indywidualnego dostępu do armatury każdej sekcji.

Zastosowanie połączeń rozłącznych skręcanych pozwala dostosować ustawienie elementów odcinających do warunków montażowych. Belki kolektorowe należy montować w dwóch równoległych poziomach, zapewniając dostęp do zaworów oraz przyłączy serwisowych.

26 mosiężnych zaworów kulowych 1" – niezależne odcinanie trzynastu obiegów geotermalnych

W rozdzielaczu PRAWTECH 13-sekcyjnym zastosowano 26 mosiężnych zaworów kulowych 1". Trzynaście zaworów znajduje się na belce zasilającej, natomiast kolejne trzynaście na belce powrotnej.

Każdy obieg wyposażony jest w dwa punkty odcięcia, umożliwiające zamknięcie przepływu czynnika roboczego od strony zasilania i powrotu. Pozwala to odizolować wybraną sekcję podczas prac serwisowych lub diagnostycznych.

W instalacjach obejmujących trzynaście obiegów możliwość indywidualnego zamykania sekcji ułatwia prowadzenie czynności technicznych oraz identyfikowanie poszczególnych przewodów gruntowego wymiennika ciepła.

Zawory kulowe pełnią funkcję odcinającą i nie zastępują armatury przeznaczonej do precyzyjnej regulacji natężenia przepływu.

Parametry techniczne rozdzielacza z zaworami 13-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM134090
• Liczba sekcji: 13
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 26
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Temperatura pracy: -10°C do +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: roztwór glikolu
• Sposób montażu: naścienny, w szafce rozdzielaczowej lub studni rozdzielaczowej

Wyposażenie rozdzielacza z zaworami 13-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, dwadzieścia sześć mosiężnych zaworów kulowych 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 13-sekcyjnego PRAWTECH

Rozdzielacz 13-sekcyjny może być instalowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Ze względu na dużą liczbę sekcji szczególnie ważne jest zapewnienie odpowiedniej przestrzeni montażowej oraz swobodnego dostępu do wszystkich zaworów.

Przed montażem należy uwzględnić rozmieszczenie trzynastu par przewodów gruntowych, sposób ich prowadzenia oraz miejsce potrzebne do wykonywania czynności konserwacyjnych.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku instalacji w ogrzewanym pomieszczeniu producent zaleca zastosowanie odpowiedniej izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów rozdzielacza.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 13-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one wykonywanie czynności związanych z przygotowaniem instalacji dolnego źródła do uruchomienia.

Przed rozpoczęciem eksploatacji należy przeprowadzić płukanie przewodów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Indywidualne zawory kulowe pozwalają odcinać poszczególne sekcje, co ułatwia organizację płukania i odpowietrzania trzynastu obiegów. Po zakończeniu czynności należy sprawdzić szczelność połączeń oraz prawidłowe ustawienie zaworów.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 13-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Dobór rodzaju i stężenia glikolu powinien wynikać z dokumentacji projektowej oraz uwzględniać warunki temperaturowe i hydrauliczne instalacji. Odpowiednio przygotowany płyn roboczy wspiera prawidłową eksploatację dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 13-sekcyjny PRAWTECH?

W rozbudowanych instalacjach gruntowych pomp ciepła możliwość centralnego połączenia i niezależnego odcinania trzynastu obiegów gruntowych ułatwia obsługę całego systemu. Rozdzielacz PRAWTECH serii Z pozwala uporządkować przewody dolnego źródła oraz zapewnić dostęp do armatury odcinającej każdą sekcję.

Belki PE100RC Ø90 mm, 26 mosiężnych zaworów kulowych oraz zespoły napełniająco-odpowietrzające tworzą funkcjonalny układ hydrauliczny przeznaczony do profesjonalnych instalacji geotermalnych.

Rozdzielacz z zaworami 13-sekcyjny PRAWTECH – wybierz w OMEGA-PLAST rozwiązanie do sprawnej organizacji i obsługi trzynastu obiegów dolnego źródła pompy ciepła.
