Studnie rozdzielaczowe z rotametrami

Studnia rozdzielaczowa z rotametrami 2-sekcyjna TERRA MINI PLUS PRAWTECH to kompletne rozwiązanie do podziemnego połączenia i obsługi dwóch obiegów dolnego źródła pompy ciepła. Wyposażona w dwa mosiężne rotametry o zakresie 8–38 l/min oraz mosiężne zawory odcinające umożliwia niezależną kontrolę, regulację i odcinanie przepływu w poszczególnych sekcjach. Wytrzymałe belki kolektorowe z PE100RC oraz konstrukcja studni przystosowana do montażu w gruncie zapewniają funkcjonalne i uporządkowane połączenie instalacji geotermalnej.

Studnia rozdzielaczowa 2-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min przeznaczona jest do połączenia i kontroli dwóch obiegów dolnego źródła gruntowej pompy ciepła. Wyposażona w belki kolektorowe PE100RC Ø63 mm, odejścia sekcyjne Ø40 mm oraz armaturę odcinającą, umożliwia regulację przepływu i obsługę instalacji glikolowej. Podziemna konstrukcja zapewnia dostęp do rozdzielacza podczas uruchamiania, kontroli i prac serwisowych.

Studnia rozdzielaczowa z rotametrami 3-sekcyjna TERRA MINI PLUS PRAWTECH przeznaczona jest do połączenia trzech obiegów dolnego źródła gruntowej pompy ciepła. Trzy mosiężne rotametry o zakresie 8–38 l/min umożliwiają indywidualny pomiar i regulację przepływu, a mosiężne zawory kulowe pozwalają niezależnie odcinać poszczególne sekcje. Belki kolektorowe wykonane z PE100RC oraz podziemna konstrukcja studni zapewniają uporządkowaną zabudowę układu hydraulicznego i dostęp do armatury podczas obsługi instalacji.

Studnia rozdzielaczowa 3-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min przeznaczona jest do rozdziału i równoważenia przepływu czynnika w trzech obiegach dolnego źródła gruntowej pompy ciepła. Wyposażona w belki kolektorowe PE100RC Ø63 mm, odejścia Ø40 mm oraz 6 zaworów odcinających zapewnia niezależną kontrolę poszczególnych sekcji. Podziemna konstrukcja umożliwia wygodny dostęp do armatury podczas regulacji, przeglądów i obsługi instalacji.

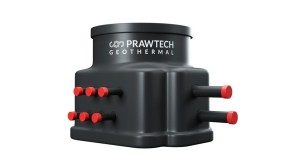

Studnia rozdzielaczowa z rotametrami 4-sekcyjna TERRA MINI PLUS PRAWTECH przeznaczona jest do obsługi czterech obiegów dolnego źródła gruntowej pompy ciepła. Cztery mosiężne rotametry liniowe typu B o zakresie 8–38 l/min umożliwiają niezależny pomiar i regulację przepływu, natomiast mosiężne zawory kulowe pozwalają na odcinanie poszczególnych sekcji. Rozdzielacz z belkami kolektorowymi PE100RC umieszczono w studni o wymiarach 787 × 685 × 680 mm, przystosowanej do montażu podziemnego i obsługi instalacji geotermalnej.

Studnia rozdzielaczowa z rotametrami 5-sekcyjna TERRA MINI PLUS PRAWTECH przeznaczona jest do połączenia pięciu obiegów dolnego źródła gruntowej pompy ciepła. Wyposażona w pięć mosiężnych rotametrów liniowych typu B o zakresie 8–38 l/min oraz niezależne zawory kulowe umożliwia pomiar, regulację i odcinanie przepływu w każdej sekcji. Belki kolektorowe wykonane z PE100RC o średnicy 63 mm zapewniają rozdział czynnika roboczego pomiędzy obiegami wymiennika gruntowego. Studnia o wymiarach 787 × 685 × 680 mm przeznaczona jest do montażu podziemnego.

Studnia rozdzielaczowa 4-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min przeznaczona jest do połączenia czterech obiegów dolnego źródła gruntowej pompy ciepła. Cztery niezależne punkty pomiaru przepływu ułatwiają równoważenie hydrauliczne instalacji, a osiem zaworów odcinających pozwala obsługiwać poszczególne sekcje. Belki kolektorowe PE100RC Ø63 mm i odejścia Ø40 mm tworzą układ rozdzielczy przystosowany do instalacji glikolowych. Podziemna konstrukcja zapewnia dostęp do armatury podczas regulacji, przeglądów i prac serwisowych.

Studnia rozdzielaczowa z rotametrami 6-sekcyjna TERRA MINI PLUS PRAWTECH umożliwia połączenie i hydrauliczne zrównoważenie sześciu obiegów dolnego źródła gruntowej pompy ciepła. Wyposażona w sześć mosiężnych rotametrów liniowych typu B o zakresie 8–38 l/min oraz niezależne zawory kulowe zapewnia indywidualny pomiar, regulację i odcinanie przepływu w każdej sekcji. Dwie belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm umieszczono w kompaktowej studni o wymiarach 787 × 685 × 680 mm, przeznaczonej do montażu podziemnego.

Studnia rozdzielaczowa 5-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min umożliwia niezależną kontrolę i regulację pięciu obiegów dolnego źródła gruntowej pompy ciepła. Wyposażona w belki kolektorowe PE100RC Ø63 mm, odejścia Ø40 mm oraz 10 zaworów odcinających pozwala na równoważenie hydrauliczne instalacji i odizolowanie poszczególnych sekcji podczas prac serwisowych. Podziemna konstrukcja zapewnia uporządkowane połączenie przewodów kolektora gruntowego oraz dostęp do armatury przez właz rewizyjny.

Studnia rozdzielaczowa 6-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min przeznaczona jest do obsługi sześciu obiegów dolnego źródła gruntowej pompy ciepła. Wyposażona w 6 rotametrów i 12 zaworów odcinających umożliwia niezależną kontrolę, regulację oraz odcinanie poszczególnych sekcji instalacji. Belki kolektorowe PE100RC Ø63 mm z odejściami Ø40 mm zapewniają uporządkowane połączenie przewodów wymiennika gruntowego. Podziemna konstrukcja z włazem rewizyjnym ułatwia dostęp do armatury podczas uruchamiania, równoważenia hydraulicznego i prac serwisowych.

Studnia rozdzielaczowa 7-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min przeznaczona jest do obsługi siedmiu obiegów dolnego źródła gruntowej pompy ciepła. Wyróżnia się zastosowaniem belek kolektorowych PE100RC Ø90 mm, które umożliwiają rozdział czynnika roboczego pomiędzy siedem odejść Ø40 mm. Wyposażenie w 7 rotametrów i 14 zaworów odcinających pozwala na indywidualną kontrolę przepływu oraz odizolowanie poszczególnych sekcji. Podziemna konstrukcja z włazem rewizyjnym zapewnia dostęp do armatury podczas uruchamiania, regulacji i serwisowania instalacji.

Studnia rozdzielaczowa 8-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min umożliwia połączenie, kontrolę i równoważenie hydrauliczne ośmiu obiegów dolnego źródła gruntowej pompy ciepła. Rozbudowany układ z belkami kolektorowymi PE100RC Ø90 mm i odejściami Ø40 mm wyposażono w 8 rotametrów oraz 16 zaworów odcinających, zapewniających niezależną obsługę poszczególnych sekcji. Podziemna konstrukcja z włazem rewizyjnym pozwala umieścić rozdzielacz poza budynkiem, zachowując dostęp do armatury podczas regulacji i prac serwisowych.

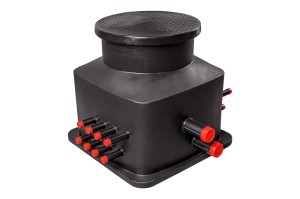

Studnia rozdzielaczowa 9-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min przeznaczona jest do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie dziewięciu obiegów wymiennika gruntowego oraz indywidualną kontrolę i regulację przepływu w każdej sekcji. Zastosowanie belek kolektorowych PE100RC Ø90 mm, odejść Ø40 mm, 9 rotametrów i 18 zaworów odcinających zapewnia funkcjonalny układ rozdzielczy z możliwością niezależnej obsługi poszczególnych obiegów. Podziemna konstrukcja z włazem rewizyjnym ułatwia dostęp do armatury podczas uruchamiania, równoważenia hydraulicznego i serwisowania instalacji.

Studnia rozdzielaczowa 10-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min przeznaczona jest do instalacji gruntowych pomp ciepła wykorzystujących dziesięć obiegów dolnego źródła. Umożliwia centralne połączenie przewodów wymiennika gruntowego oraz niezależną kontrolę przepływu w każdej sekcji. Zastosowanie belek kolektorowych PE100RC Ø90 mm, odejść Ø40 mm, 10 rotametrów i 20 zaworów odcinających pozwala na równoważenie hydrauliczne instalacji oraz odizolowanie wybranych obiegów. Podziemna konstrukcja z włazem rewizyjnym zapewnia dostęp do armatury podczas uruchamiania, regulacji i czynności serwisowych.

Studnia rozdzielaczowa 11-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min przeznaczona jest do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie jedenastu obiegów wymiennika gruntowego w jednym podziemnym punkcie rozdzielczym, zapewniając indywidualną kontrolę i regulację przepływu w każdej sekcji. Układ wyposażono w belki kolektorowe PE100RC Ø90 mm, odejścia Ø40 mm, 11 rotametrów oraz 22 zawory odcinające, które pozwalają niezależnie obsługiwać poszczególne obiegi. Studnia o wymiarach 900 × 900 mm i wysokości całkowitej 891 mm posiada właz rewizyjny, ułatwiający dostęp do armatury podczas uruchamiania, równoważenia hydraulicznego i serwisowania instalacji.

Studnia rozdzielaczowa 12-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min to rozwiązanie przeznaczone do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła, w których konieczna jest kontrola dwunastu niezależnych obiegów. Dwie belki kolektorowe PE100RC Ø90 mm z odejściami Ø40 mm umożliwiają centralny rozdział czynnika roboczego, natomiast 12 rotametrów pozwala indywidualnie regulować przepływy i równoważyć hydraulicznie instalację. Łącznie 24 zawory odcinające ułatwiają izolowanie poszczególnych sekcji podczas diagnostyki i serwisowania. Studnia o wymiarach 900 × 900 × 891 mm posiada właz rewizyjny zapewniający dostęp do armatury, dzięki czemu sprawdza się w instalacjach z wieloma sondami gruntowymi lub pętlami kolektora poziomego.

Studnia rozdzielaczowa 13-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min została zaprojektowana do instalacji gruntowych pomp ciepła wymagających połączenia i hydraulicznego zrównoważenia trzynastu obiegów dolnego źródła. Pozwala zgromadzić rozbudowaną armaturę rozdzielczą w jednej podziemnej komorze, zapewniając niezależną regulację przepływu i możliwość odcinania każdej sekcji. Układ obejmuje dwie belki kolektorowe PE100RC Ø90 mm, odejścia Ø40 mm, 13 rotametrów oraz 26 zaworów odcinających. Dzięki temu instalator może kontrolować pracę poszczególnych sond lub pętli kolektora gruntowego, a podczas serwisowania odizolować wybrany obieg. Studnia o wymiarach 900 × 900 × 891 mm posiada właz rewizyjny Ø600 mm, zapewniający dostęp do elementów instalacji.

Studnia rozdzielaczowa 14-sekcyjna PRAWTECH TERRA OPTI z mosiężnymi rotametrami 8–38 l/min przeznaczona jest do wieloobiegowych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia centralne połączenie czternastu sond lub pętli kolektora gruntowego, zapewniając niezależną kontrolę i regulację przepływu w każdej sekcji. Układ oparty na belkach kolektorowych PE100RC Ø90 mm i odejściach Ø40 mm wyposażono w 14 rotametrów oraz 28 zaworów odcinających, które ułatwiają równoważenie hydrauliczne i izolowanie wybranych obiegów podczas serwisowania. Podziemna studnia o wymiarach 900 × 900 × 891 mm posiada właz rewizyjny Ø600 mm, umożliwiający dostęp do armatury bez konieczności umieszczania rozbudowanego rozdzielacza wewnątrz budynku.
