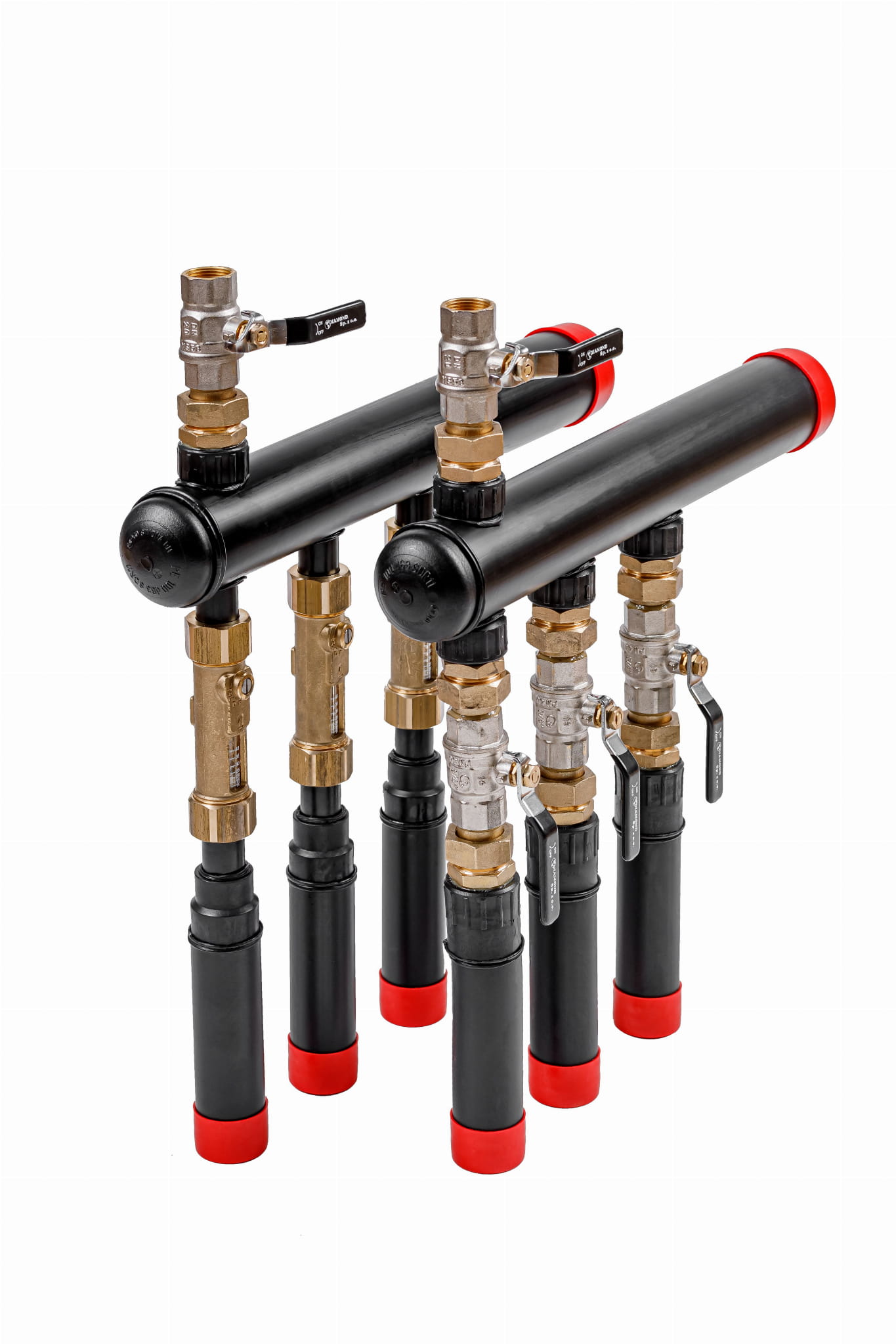

Rozdzielacz z rotametrami 16-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 16-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 16-sekcyjny PRAWTECH to profesjonalny element hydrauliczny przeznaczony do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie szesnastu niezależnych obiegów geotermalnych we wspólnym układzie kolektorowym, zapewniając rozprowadzenie czynnika niskokrzepnącego oraz indywidualną kontrolę przepływu w każdej sekcji.

W dużych instalacjach geotermalnych, obejmujących liczne sondy pionowe lub obiegi gruntowego wymiennika ciepła, istotne znaczenie ma możliwość regulacji przepływu w poszczególnych sekcjach. Rozdzielacz PRAWTECH serii R wyposażono w 16 mosiężnych rotametrów liniowych o zakresie pomiarowym 8–38 l/min, które umożliwiają obserwację i regulację natężenia przepływu bezpośrednio na rozdzielaczu.

Konstrukcję tworzą dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø90 mm, wyposażone w szesnaście odejść sekcyjnych Ø40 mm. Zastosowane zawory kulowe odcinające, zespoły napełniająco-odpowietrzające 1" oraz konsola montażowa tworzą funkcjonalny układ umożliwiający obsługę wielu obiegów dolnego źródła w jednym punkcie hydraulicznym.

Najważniejsze zalety rozdzielacza z rotametrami 16-sekcyjnego PRAWTECH

• Obsługa szesnastu obiegów geotermalnych – możliwość połączenia rozbudowanego systemu sond gruntowych lub sekcji wymiennika ciepła
• Indywidualne równoważenie hydrauliczne – dostosowanie natężenia przepływu w każdym obiegu do parametrów projektowych
• Centralna kontrola przepływów – możliwość obserwowania pracy szesnastu niezależnych sekcji w jednym miejscu
• Belki kolektorowe Ø90 mm – konstrukcja przeznaczona do instalacji z dużą liczbą obiegów
• Wytrzymały polietylen PE100RC – materiał odpowiedni do zastosowań w instalacjach dolnego źródła ciepła
• Niezależne odcinanie obiegów – możliwość wyłączenia wybranej sekcji podczas diagnostyki i obsługi technicznej
• Współpraca z płynami niskokrzepnącymi – przystosowanie do odpowiednio dobranych roztworów glikolu
• Ciśnienie robocze do 10 bar – parametry dostosowane do instalacji geotermalnych
• Możliwość różnych sposobów montażu – instalacja naścienna lub w odpowiednio dobranej szafce bądź studni rozdzielaczowej

Zastosowanie rozdzielacza PRAWTECH 16-sekcyjnego w dużych instalacjach geotermalnych

Rozdzielacz 16-sekcyjny przeznaczony jest do systemów gruntowych pomp ciepła, w których konieczne jest połączenie wielu niezależnych obiegów dolnego źródła. Umożliwia rozprowadzenie płynu niskokrzepnącego do poszczególnych sond geotermalnych oraz zebranie medium powracającego z wymiennika gruntowego.

Produkt znajduje zastosowanie między innymi w:

• instalacjach z szesnastoma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących szesnaście niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła w budynkach wielorodzinnych
• układach geotermalnych obsługujących obiekty komercyjne, usługowe i przemysłowe
• instalacjach wymagających indywidualnej regulacji przepływu w szesnastu sekcjach

W dużych systemach dolnego źródła poszczególne obiegi mogą charakteryzować się różnymi oporami hydraulicznymi, wynikającymi między innymi z długości przewodów, głębokości odwiertów i konfiguracji wymiennika gruntowego. Możliwość niezależnej regulacji przepływu pozwala dostosować pracę każdej sekcji do wartości określonych w projekcie instalacji.

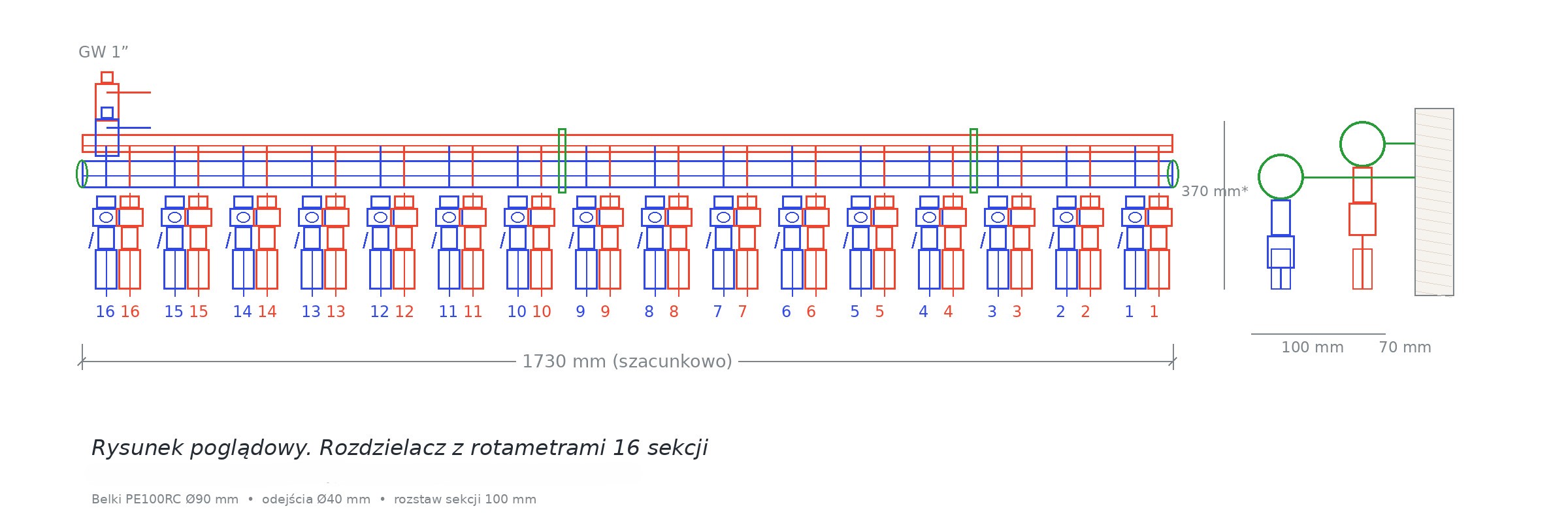

Konstrukcja rozdzielacza PRAWTECH 16-sekcyjnego – belki kolektorowe PE100RC Ø90 mm

Podstawę rozdzielacza stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, materiału stosowanego w instalacjach dolnego źródła gruntowych pomp ciepła. Tworzywo charakteryzuje się właściwościami mechanicznymi odpowiednimi do pracy w układach wykorzystujących płyny niskokrzepnące.

W standardowej konfiguracji zastosowano belki główne o średnicy 90 mm oraz szesnaście odejść sekcyjnych Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co pozwala na uporządkowane rozmieszczenie elementów regulacyjnych i odcinających.

Belki kolektorowe tworzą wspólny układ hydrauliczny zasilania i powrotu czynnika roboczego. Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia rotametrów i zaworów odcinających do warunków montażowych, w tym konfiguracji prawej lub lewej.

Rozdzielacz przeznaczony jest do montażu w układzie dwóch równoległych poziomów. Ze względu na szesnaście sekcji szczególnie ważne jest odpowiednie zaplanowanie przestrzeni montażowej oraz zapewnienie dostępu do wszystkich elementów regulacyjnych i serwisowych.

Szesnaście rotametrów 8–38 l/min – kontrola przepływu i równoważenie hydrauliczne

Rozdzielacz PRAWTECH wyposażono w 16 mosiężnych rotametrów liniowych, z których każdy umożliwia odczyt natężenia przepływu czynnika roboczego w jednej sekcji instalacji geotermalnej. Standardowy zakres pomiarowy wynosi 8–38 l/min.

Wartość przepływu odczytuje się na skali przepływomierza na podstawie położenia pływaka znajdującego się wewnątrz korpusu. Prawidłowy odczyt wykonywany jest przy dolnej krawędzi pływaka.

Regulacja przepływu odbywa się za pomocą zaworu kulowego zintegrowanego z mosiężnym korpusem rotametru. Do ustawienia zaworu wykorzystuje się śrubokręt płaski. Rozwiązanie umożliwia ograniczenie natężenia przepływu lub całkowite odcięcie wybranej sekcji.

Możliwość jednoczesnego obserwowania szesnastu przepływów ułatwia kontrolę pracy rozbudowanego dolnego źródła, identyfikowanie różnic pomiędzy obiegami oraz przeprowadzanie regulacji hydraulicznej podczas uruchamiania i późniejszych przeglądów technicznych.

Parametry techniczne rozdzielacza z rotametrami 16-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Kod producenta: OZERRB164090
• Liczba sekcji: 16
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba rotametrów: 16
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: odpowiednio dobrany płyn niskokrzepnący
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 16-sekcyjnego z rotametrami

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, szesnaście mosiężnych rotametrów liniowych 8–38 l/min, szesnaście zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

Rozdzielacz posiada również konsolę montażową umożliwiającą stabilne zamocowanie konstrukcji. Rozmieszczenie elementów mocujących należy dostosować do wielkości rozdzielacza i warunków montażowych.

Montaż rozdzielacza z rotametrami PRAWTECH 16-sekcyjnego

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Ze względu na szesnaście sekcji szczególnie ważne jest zapewnienie odpowiedniej przestrzeni montażowej oraz dostępu do wszystkich rotametrów, zaworów i przyłączy serwisowych.

Przed rozpoczęciem montażu należy sprawdzić stabilność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz możliwość bezpiecznego wykonywania czynności regulacyjnych i konserwacyjnych.

Belki zasilającą i powrotną należy zamontować w dwóch równoległych poziomach. W przypadku instalacji rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie odpowiedniej izolacji termicznej, która ogranicza kondensację wilgoci na powierzchni elementów układu.

Glikol propylenowy i etylenowy – współpraca z rozdzielaczem PRAWTECH 16-sekcyjnym

Rozdzielacz przeznaczony jest do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas regulacji przepływu należy uwzględnić wpływ stężenia glikolu na wskazania rotametrów. Dla określonych stężeń producent podaje następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9
• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo wskazanie rotametru 30 l/min przy współczynniku korekcyjnym 0,8 odpowiada skorygowanemu przepływowi 24 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Napełnianie, odpowietrzanie i uruchomienie rozdzielacza 16-sekcyjnego PRAWTECH

Każda belka kolektorowa rozdzielacza wyposażona jest w zespół zaworowy umożliwiający płukanie, napełnianie i odpowietrzanie instalacji dolnego źródła. Rozwiązanie to ułatwia przygotowanie szesnastu obiegów do prawidłowej pracy.

Przed pierwszym uruchomieniem należy dokładnie wypłukać instalację i usunąć zanieczyszczenia stałe. Drobne cząstki mogą zakłócać działanie rotametrów, prowadząc do blokowania pływaków lub nieprawidłowych wskazań przepływu.

Podczas napełniania i uruchamiania układu należy sprawdzić prawidłowy kierunek przepływu czynnika przez przepływomierze. Nieprawidłowe podłączenie może powodować błędne wskazania lub brak odczytu.

Po zakończeniu odpowietrzania należy ustawić przepływy we wszystkich szesnastu sekcjach zgodnie z dokumentacją projektową oraz charakterystyką pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 16-sekcyjny PRAWTECH?

Rozdzielacz 16-sekcyjny stanowi rozwiązanie dla instalacji geotermalnych wymagających połączenia wielu obiegów w jednym punkcie hydraulicznym. Umożliwia niezależną regulację każdej sekcji, kontrolę natężenia przepływu oraz wygodne wykonywanie czynności związanych z obsługą techniczną dolnego źródła.

Belki kolektorowe PE100RC Ø90 mm, szesnaście rotametrów oraz indywidualne zawory odcinające pozwalają stworzyć funkcjonalny układ hydrauliczny przeznaczony do profesjonalnych instalacji gruntowych pomp ciepła. Zastosowane rozwiązania wspierają prawidłowe równoważenie przepływów oraz ułatwiają późniejszą diagnostykę systemu.

Rozdzielacz z rotametrami 16-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
