Sonda geotermalna PN16 2 x 40x3,7 111 m TERRA FUTURA PRAWTECH
Cena regularna:
2 740,00 zł
Cena regularna:
2 227,64 zł
Promocja trwa do 31 grudnia 2026
towar niedostępny
dodaj do przechowalni
0
Opis

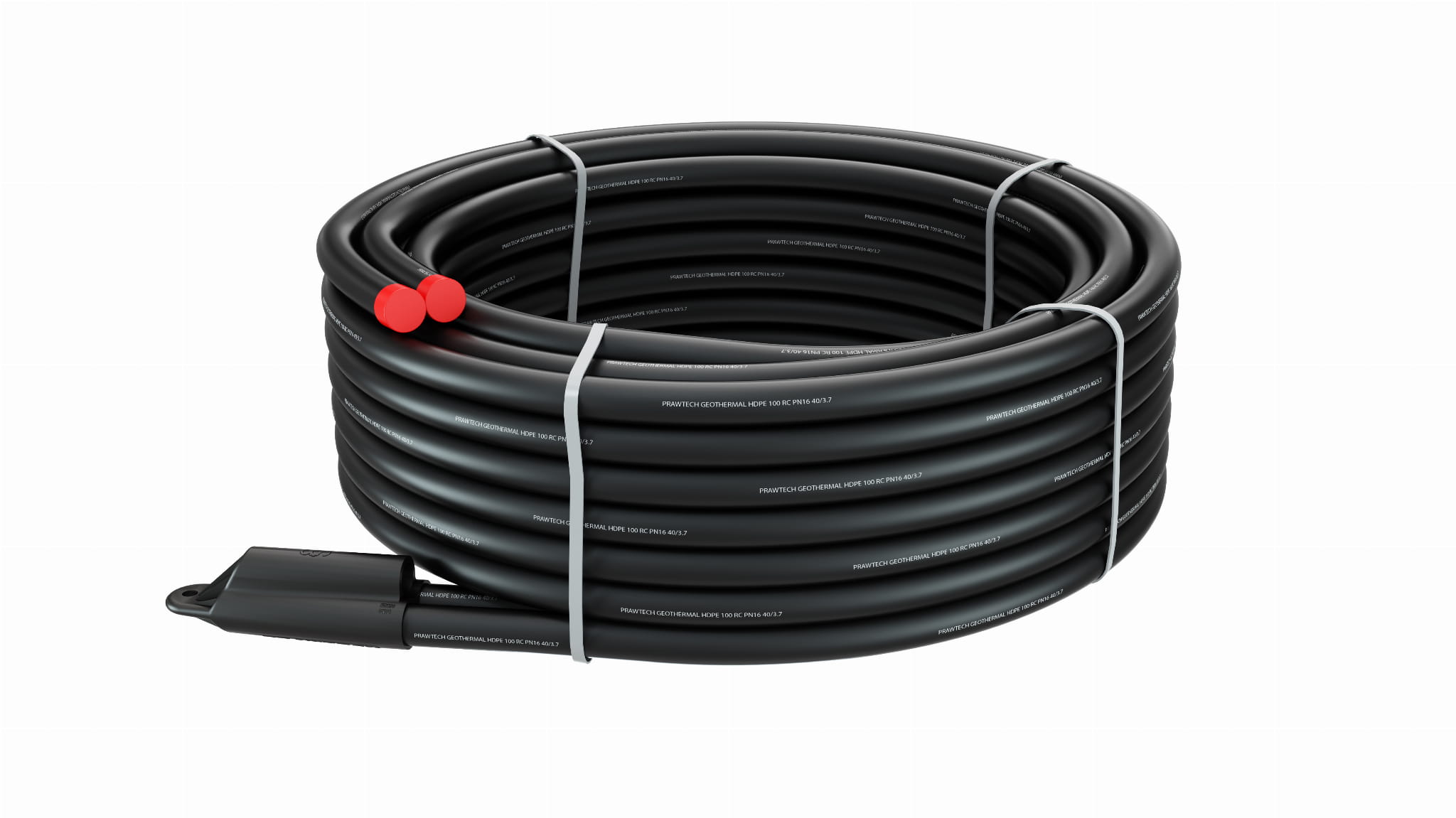

Sonda geotermalna 111 m PN16 2x40x3,7 TERRA FUTURA PRAWTECH do gruntowej pompy ciepła
Sonda geotermalna TERRA FUTURA PRAWTECH 111 m służy do wykonania pionowego gruntowego wymiennika ciepła, który przekazuje energię cieplną pomiędzy gruntem a instalacją pompy ciepła. Dwururowa konstrukcja wykonana z polietylenu PE100RC umożliwia obieg płynu niskokrzepnącego w zamkniętym układzie dolnego źródła.
Model o długości 111 m posiada rury o średnicy zewnętrznej 40 mm i grubości ścianki 3,7 mm, odpowiadające klasie ciśnieniowej PN16 oraz szeregowi SDR11. Zintegrowana głowica o klinowatym profilu ułatwia umieszczenie sondy w pionowym odwiercie geotermalnym.
Najważniejsze zalety sondy geotermalnej TERRA FUTURA 111 m PN16 2x40x3,7
-
Polietylen PE100RC – podwyższona odporność na powolną propagację pęknięć
-
Konstrukcja dwururowa – obieg medium pomiędzy instalacją a dolną częścią wymiennika
-
Klasa ciśnieniowa PN16 – rury przystosowane do określonych obciążeń ciśnieniowych
-

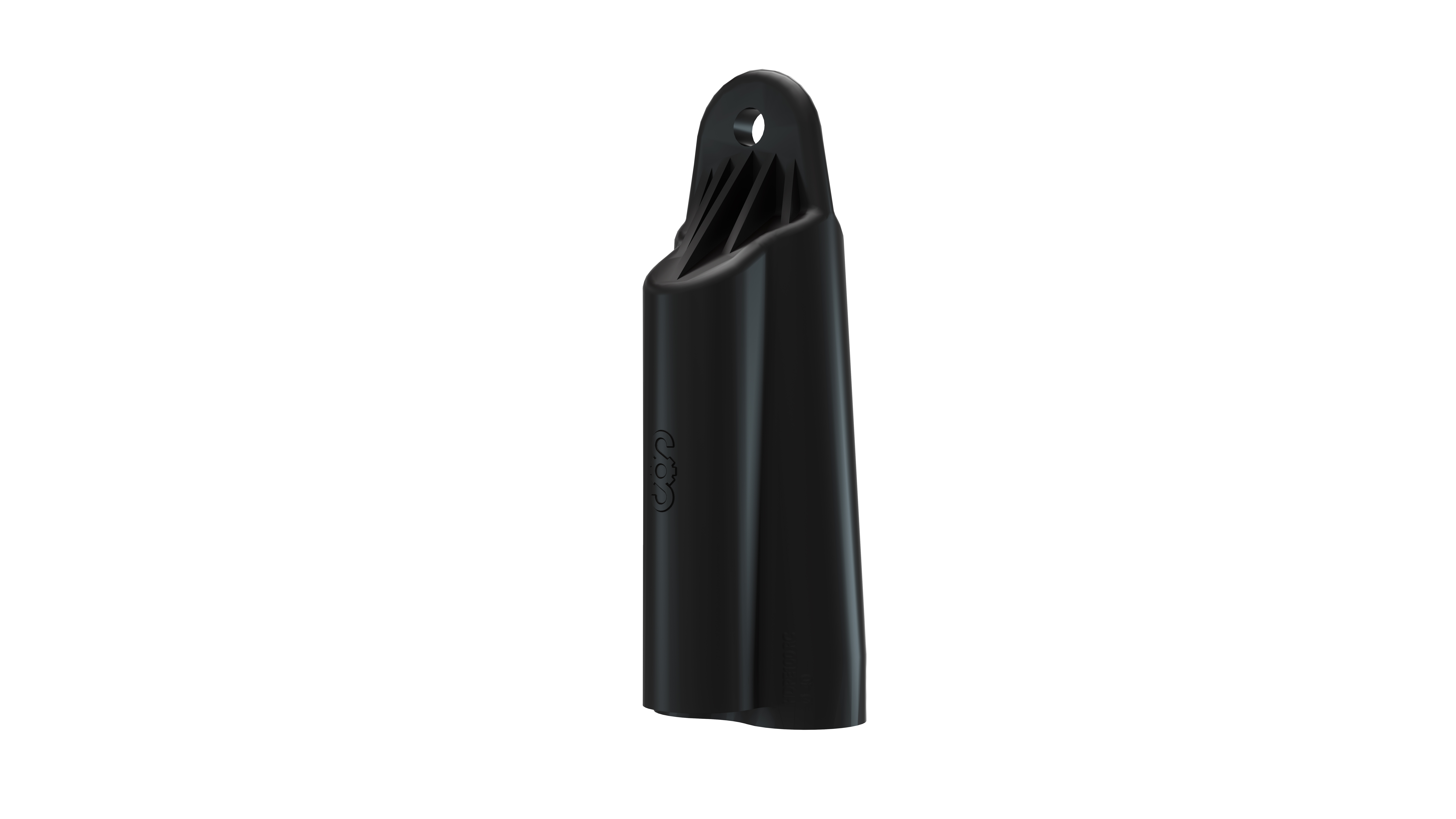

Monolityczna głowica – fabrycznie zintegrowane połączenie obu rur w dolnej części sondy
-
Klinowaty profil głowicy – łatwiejsze opuszczanie wymiennika do odwiertu
-
Kontrola fabryczna – próby ciśnieniowe i przepływowe każdej sondy
-
Numer seryjny – indywidualna identyfikacja produktu
Parametry techniczne sondy geotermalnej TERRA FUTURA 111 m PN16 2x40x3,7
-
Typ sondy: dwururowa
-
Długość sondy: 111 m
-
Materiał rur: PE100RC
-
Liczba rur: 2
-
Średnica zewnętrzna rur: 40 mm
-
Grubość ścianki rur: 3,7 mm
-
Średnica wewnętrzna rur: 32,6 mm
-
Klasa ciśnieniowa: PN16
-
Szereg wymiarowy: SDR11
-
Konstrukcja głowicy: monolityczna, klinowata
-
Materiał głowicy: PE100RC
-
Medium robocze: roztwór glikolu, płyn niskokrzepnący
-
Zalecana temperatura medium: 0–30°C
-
Technologia połączenia: zgrzewanie elektrooporowe
-
Sposób montażu: pionowy odwiert geotermalny
Konstrukcja i materiały sondy geotermalnej TERRA FUTURA 111 m PN16 2x40x3,7

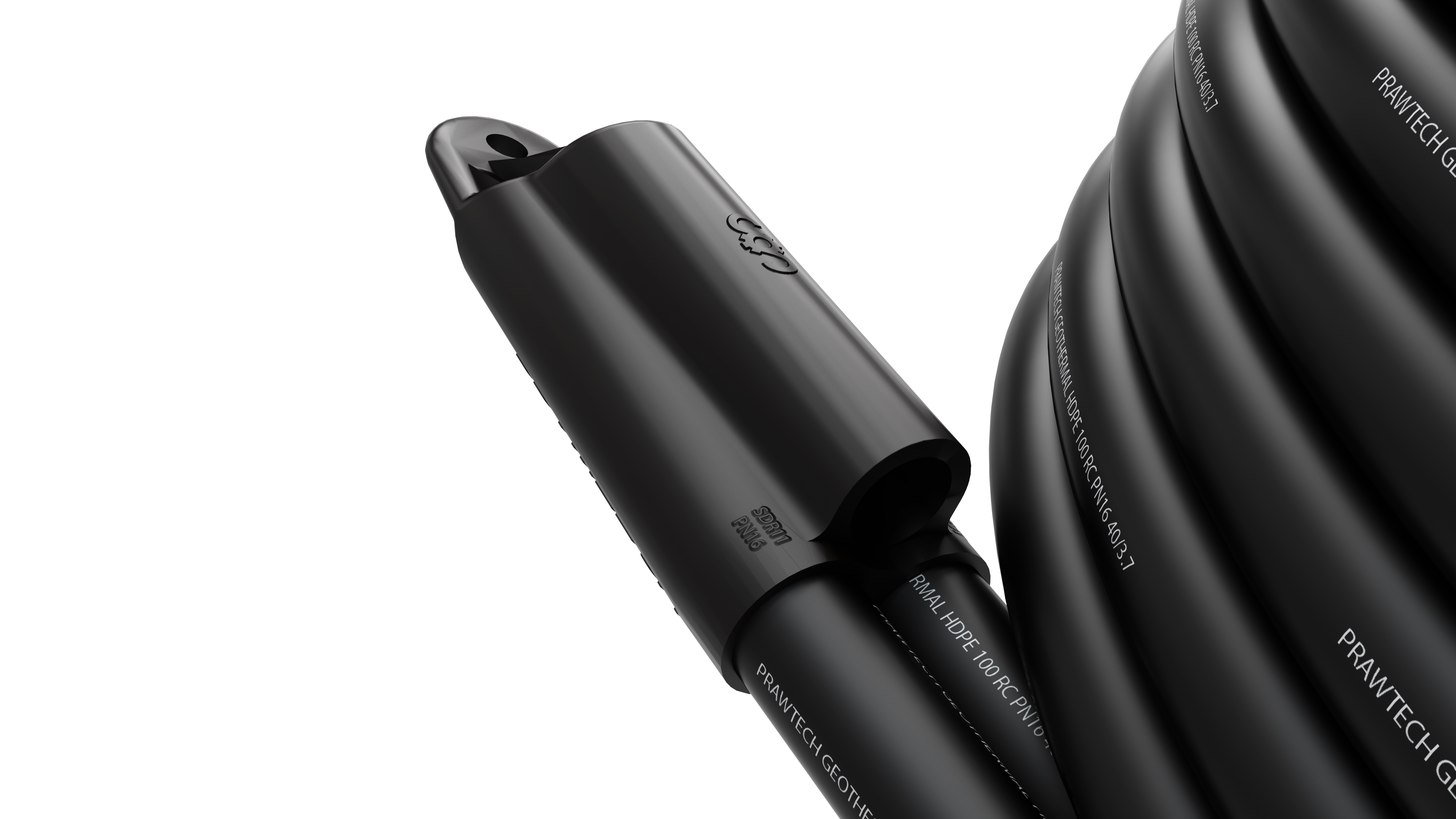

W sondzie zastosowano dwie rury PE100RC połączone monolityczną głowicą z tego samego materiału. Takie rozwiązanie eliminuje konieczność wykonywania połączenia rur z głowicą podczas instalacji w odwiercie.
Rury w szeregu SDR11 mają ścianki o grubości 3,7 mm. Zastosowany polietylen PE100RC wyróżnia się odpornością na powstawanie i rozwój powolnych pęknięć.
Klinowata geometria głowicy ogranicza opór podczas opuszczania sondy i ułatwia przemieszczanie płuczki wiertniczej wokół jej dolnej części.
Zastosowanie sondy geotermalnej TERRA FUTURA 111 m PN16 2x40x3,7
Sonda może stanowić element dolnego źródła ciepła w instalacjach:
-
Gruntowych pomp ciepła do ogrzewania budynków
-
Systemów ogrzewania i chłodzenia obiektów mieszkalnych
-
Instalacji grzewczo-chłodniczych w budynkach użytkowych
-
Pionowych wymienników gruntowych z wieloma odwiertami
Długość 111 m należy uwzględnić podczas projektowania wymiennika, wraz z warunkami geologicznymi, zapotrzebowaniem budynku na energię oraz parametrami pracy pompy ciepła.
Montaż i podłączenie sondy geotermalnej TERRA FUTURA 111 m PN16 2x40x3,7
Sondę umieszcza się w pionowym odwiercie wykonanym zgodnie z projektem dolnego źródła ciepła. Podłączenie do przewodów instalacji odbywa się za pomocą odpowiednio dobranych kształtek elektrooporowych PE100.
Po osadzeniu sondy należy wykonać wymagane czynności kontrolne oraz prawidłowo wypełnić przestrzeń odwiertu zgodnie z dokumentacją techniczną i projektem.
Montaż powinien zostać powierzony wykwalifikowanym wykonawcom. Producent wyklucza stosowanie sond na terenach szkód górniczych oraz na obszarach osuwiskowych.
Zamów sondę geotermalną TERRA FUTURA PN16 2x40x3,7 111 m w OMEGA-PLAST.
Pliki do pobrania:
Dane techniczne
| Długość sondy | 111 m |
| Materiał rur | PE100RC |
| Liczba rur | 2 |
| Średnica zewnętrzna rur | 40 mm |
| Grubość ścianki rur | 3,7 mm |
| Średnica wewnętrzna rur | 32,6 mm |
| Klasa ciśnieniowa | PN16 |
| Szereg wymiarowy | SDR11 |
| Konstrukcja głowicy | monolityczna, klinowata |
| Materiał głowicy | PE100RC |
| Medium robocze | roztwór glikolu, płyn niskokrzepnący |
| Zalecana temperatura medium | 0–30°C |
| Technologia połączenia | zgrzewanie elektrooporowe |
| Sposób montażu | pionowy odwiert geotermalny |
