Rozdzielacz z zaworami 5-sekcyjny PRAWTECH

Rozdzielacz z zaworami 5-sekcyjny PRAWTECH

Rozdzielacz z zaworami 5-sekcyjny PRAWTECH to element instalacji geotermalnej przeznaczony do połączenia pięciu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Jego zadaniem jest rozprowadzenie płynu niskokrzepnącego do poszczególnych sekcji wymiennika gruntowego oraz zebranie czynnika powracającego z instalacji. Dzięki zastosowaniu indywidualnych zaworów odcinających możliwe jest odizolowanie wybranego obiegu bez konieczności zamykania wszystkich pozostałych sekcji rozdzielacza.

Model należy do serii Z PRAWTECH, w której zamiast przepływomierzy zastosowano mosiężne zawory kulowe. W wariancie 5-sekcyjnym znajduje się 10 zaworów kulowych 1" – po pięć na każdej belce kolektorowej. Rozwiązanie zapewnia dostęp do armatury odcinającej zarówno po stronie zasilania, jak i powrotu, co ułatwia organizację czynności technicznych związanych z obsługą dolnego źródła.

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC o średnicy Ø63 mm. Pięć odejść sekcyjnych Ø40 mm na każdej belce, zespoły napełniająco-odpowietrzające 1" oraz konsola montażowa tworzą funkcjonalny układ hydrauliczny przeznaczony do współpracy z odpowiednio dobranymi płynami niskokrzepnącymi.

Najważniejsze zalety rozdzielacza z zaworami 5-sekcyjnego PRAWTECH

• Pięć niezależnych sekcji dolnego źródła – możliwość połączenia pięciu obiegów gruntowych ze wspólnymi belkami kolektorowymi
• Odizolowanie wybranego obiegu – możliwość zamknięcia sekcji od strony zasilania i powrotu
• Sprawniejsza organizacja prac serwisowych – dostęp do armatury odcinającej dla każdego obiegu instalacji
• Konstrukcja z polietylenu PE100RC – materiał przeznaczony do pracy w instalacjach dolnego źródła ciepła
• Uporządkowane połączenie przewodów gruntowych – rozmieszczenie odejść w rozstawie osiowym 100 mm
• Możliwość obsługi instalacji z glikolem – przystosowanie do odpowiednio dobranych płynów niskokrzepnących
• Praca przy ciśnieniu do 10 bar – parametry dostosowane do instalacji geotermalnych
• Elastyczne możliwości montażowe – instalacja naścienna lub w odpowiednio przygotowanej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 5-sekcyjnego w instalacjach geotermalnych

Rozdzielacz z zaworami PRAWTECH 5-sekcyjny znajduje zastosowanie w systemach gruntowych pomp ciepła, w których dolne źródło zostało podzielone na pięć niezależnych obiegów hydraulicznych. Pozwala połączyć przewody gruntowego wymiennika ciepła w jednym miejscu, zapewniając jednocześnie dostęp do armatury odcinającej poszczególne sekcje.

Produkt może być wykorzystywany w:

• instalacjach z pięcioma pionowymi sondami geotermalnymi
• systemach dolnego źródła z pięcioma niezależnymi obiegami gruntowymi
• instalacjach gruntowych pomp ciepła w budynkach mieszkalnych
• układach geotermalnych niewielkich obiektów usługowych i użytkowych
• instalacjach wymagających niezależnego odcinania obiegów podczas konserwacji i prac technicznych

Możliwość zamykania poszczególnych sekcji jest szczególnie przydatna podczas diagnostyki dolnego źródła, wykonywania prac serwisowych lub czasowego odizolowania wybranego obiegu od wspólnego układu hydraulicznego.

Rozdzielacz serii Z nie jest wyposażony w rotametry i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu. W instalacjach wymagających pomiaru przepływu w l/min należy przewidzieć odpowiednie wyposażenie pomiarowe lub zastosować rozdzielacz z rotametrami.

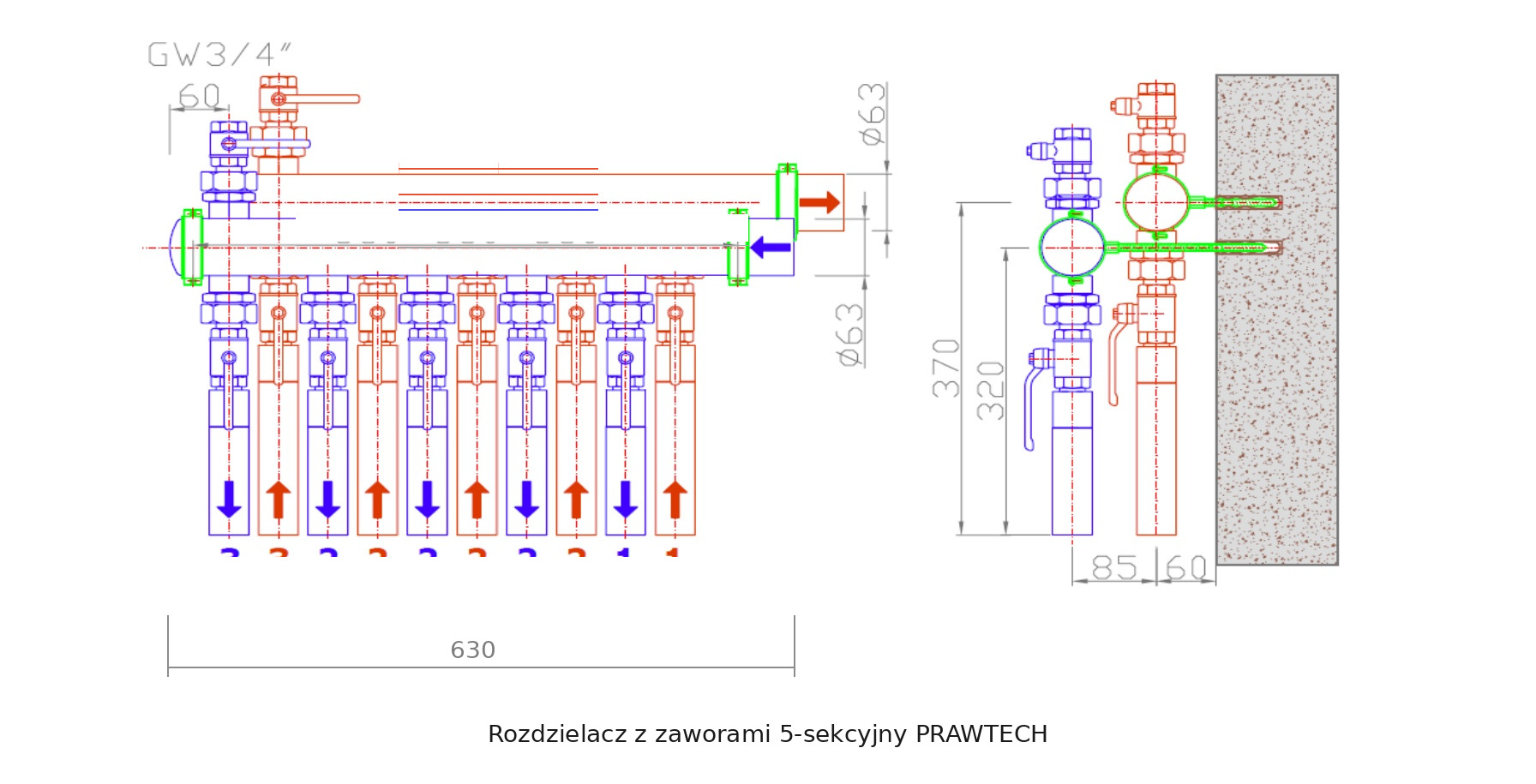

Konstrukcja rozdzielacza z zaworami 5-sekcyjnego PRAWTECH – belki PE100RC Ø63 mm

Podstawę konstrukcji stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, przeznaczone do transportu płynu niskokrzepnącego pomiędzy gruntowym wymiennikiem ciepła a instalacją pompy ciepła.

Standardowy wariant 5-sekcyjny posiada belki główne o średnicy 63 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co pozwala zachować uporządkowany układ przewodów i zaworów odcinających.

Na każdej belce znajduje się pięć odejść z mosiężnymi zaworami kulowymi 1". Belki zasilająca i powrotna tworzą wspólny układ hydrauliczny, umożliwiający rozdział oraz zbieranie czynnika roboczego z pięciu niezależnych obiegów.

Połączenia rozłączne skręcane pozwalają dostosować ustawienie elementów odcinających do warunków montażowych. Producent przewiduje montaż belek w dwóch równoległych poziomach, z zachowaniem dostępu do zaworów i wyposażenia serwisowego.

Dziesięć zaworów kulowych 1" – odcinanie pięciu obiegów dolnego źródła

W rozdzielaczu PRAWTECH zastosowano 10 mosiężnych zaworów kulowych 1", rozmieszczonych symetrycznie na obu belkach kolektorowych. Każda z pięciu sekcji posiada osobny zawór na zasilaniu i powrocie, umożliwiający niezależne odcięcie przepływu czynnika roboczego.

Zamknięcie odpowiednich zaworów pozwala hydraulicznie odizolować wybrany obieg od pozostałych sekcji instalacji. Takie rozwiązanie ułatwia prowadzenie prac związanych z kontrolą, konserwacją i obsługą techniczną dolnego źródła.

Zastosowane zawory kulowe służą do otwierania i zamykania przepływu. Nie zastępują przepływomierzy ani armatury przeznaczonej do dokładnego równoważenia hydraulicznego instalacji.

Parametry techniczne rozdzielacza z zaworami 5-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM054063
• Liczba sekcji: 5
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 63 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 10
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: odpowiednio dobrany płyn niskokrzepnący
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza z zaworami 5-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø63 mm, dziesięć mosiężnych zaworów kulowych 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 5-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne zamocowanie konstrukcji oraz swobodny dostęp do wszystkich zaworów odcinających i przyłączy serwisowych.

Przed instalacją należy sprawdzić nośność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz dostępność przestrzeni niezbędnej do wykonywania czynności eksploatacyjnych.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów instalacji.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 5-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one przeprowadzenie czynności związanych z przygotowaniem dolnego źródła do pierwszego uruchomienia.

Podczas napełniania instalacji odpowiednio dobranym płynem niskokrzepnącym należy zapewnić usunięcie powietrza z obiegów hydraulicznych oraz przeprowadzić kontrolę szczelności połączeń.

Możliwość niezależnego odcinania pięciu sekcji ułatwia organizację płukania i obsługi technicznej poszczególnych obiegów. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz przygotowanie całego układu do pracy.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 5-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w instalacjach dolnego źródła gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Rodzaj i stężenie płynu należy dobrać zgodnie z dokumentacją projektową, uwzględniając warunki temperaturowe i hydrauliczne instalacji. Stosowanie odpowiednio przygotowanego medium pomaga zapewnić prawidłowe warunki eksploatacji dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 5-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi praktyczne rozwiązanie dla instalacji gruntowych pomp ciepła, w których wymagane jest połączenie pięciu niezależnych obiegów dolnego źródła oraz zapewnienie możliwości ich odcinania podczas obsługi technicznej.

Belki PE100RC Ø63 mm, dziesięć mosiężnych zaworów kulowych i zespoły napełniająco-odpowietrzające tworzą funkcjonalny układ hydrauliczny, ułatwiający montaż, uruchomienie i późniejsze serwisowanie instalacji geotermalnej.

Rozdzielacz z zaworami 5-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i zadbaj o wygodną obsługę pięciu obiegów dolnego źródła pompy ciepła.
