Sonda geotermalna ryflowana PN16 2x 40x3,7 221 m FUTURA LAMELA

Sonda geotermalna ryflowana PN16 2x 40x3,7 221 m FUTURA LAMELA PRAWTECH – do gruntowych pomp ciepła

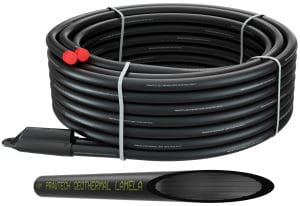

Sonda geotermalna ryflowana PN16 2x 40x3,7 221 m FUTURA LAMELA to pionowy, dwururowy wymiennik gruntowy przeznaczony do budowy dolnych źródeł gruntowych pomp ciepła. Długość 221 metrów pozwala wykorzystać sondę w instalacjach wymagających głębokich odwiertów, których parametry zostały określone na podstawie warunków geologicznych oraz zapotrzebowania energetycznego obiektu.

Model FUTURA LAMELA wyróżnia się zastosowaniem wewnętrznego ryflowania przewodów, które poprawia warunki przekazywania energii cieplnej pomiędzy medium roboczym a ściankami rur. Rozwiązanie to stanowi rozwinięcie konstrukcji standardowych sond FUTURA o gładkich powierzchniach wewnętrznych.

Wymiennik wykonano z dwóch przewodów PE100RC o średnicy zewnętrznej 40 mm i grubości ścianki 3,7 mm, odpowiadających klasie ciśnieniowej PN16 oraz szeregowi wymiarowemu SDR11. Dolne połączenie stanowi monolityczna głowica FUTURA o klinowatym profilu, zapewniająca zmianę kierunku przepływu medium.

Najważniejsze zalety sondy geotermalnej ryflowanej FUTURA LAMELA PN16 221 m

• Długość 221 m – możliwość zastosowania w odpowiednio zaprojektowanych głębokich odwiertach pionowych

• Technologia LAMELA – wewnętrzne ryflowanie obu przewodów poprawiające warunki wymiany ciepła

• 15 podłużnych ryfli – równomierne rozmieszczenie co 24° na wewnętrznej powierzchni rur

• Co najmniej 14% wyższy współczynnik wnikania ciepła – wynik deklarowany przez producenta względem standardowej sondy FUTURA

• Polietylen PE100RC – podwyższona odporność na powolną propagację pęknięć

• Klasa PN16 SDR11 – przewody o wymiarach 40 × 3,7 mm

• Monolityczna głowica FUTURA – zintegrowane dolne połączenie przewodów

• Klinowaty profil głowicy – konstrukcja ułatwiająca wprowadzanie sondy do odwiertu

• Fabryczna kontrola szczelności i przepływu – indywidualne badania każdego wymiennika

• Numer seryjny – możliwość identyfikacji produktu w dokumentacji instalacji

• Uniwersalne zastosowanie – współpraca z odpowiednio zaprojektowanymi instalacjami ogrzewania i chłodzenia

Parametry techniczne sondy geotermalnej ryflowanej PN16 2x 40x3,7 221 m FUTURA LAMELA

• Długość sondy: 221 m

• Typ wymiennika: pionowy, dwururowy

• Liczba przewodów: 2

• Średnica zewnętrzna przewodów: 40 mm

• Grubość ścianki przewodów: 3,7 mm

• Klasa ciśnieniowa: PN16

• Szereg wymiarowy: SDR11

• Materiał przewodów: PE100RC

• Materiał głowicy: PE100RC

• Technologia przewodów: LAMELA

• Rodzaj powierzchni wewnętrznej: ryflowana

• Liczba ryfli: 15

• Rozmieszczenie ryfli: co 24°

• Konstrukcja głowicy: monolityczna

• Profil głowicy: klinowaty

• Szerokość głowicy: 91 mm

• Wysokość głowicy: 81 mm

• Długość głowicy: 250 mm

• Zalecana temperatura medium roboczego: od 0°C do +30°C

• Maksymalna temperatura pracy materiału PE100RC: +40°C

• Medium robocze: odpowiednio dobrany płyn niskokrzepnący

• Rodzaj obiegu: zamknięty

• Technologia podłączenia do instalacji: zgrzewanie elektrooporowe

• Kontrola fabryczna: próby ciśnienia i przepływu

• Identyfikacja produktu: indywidualny numer seryjny

• Deklarowana żywotność: do 100 lat

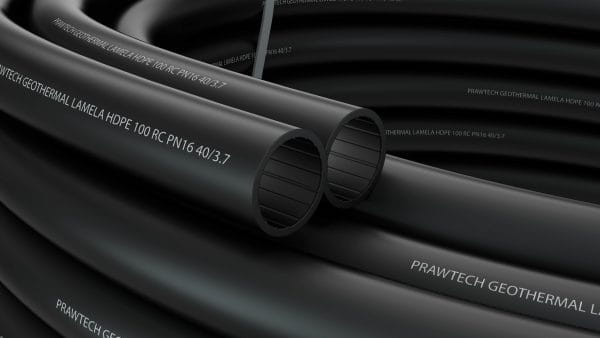

Technologia LAMELA w sondzie geotermalnej 221 m – efektywniejsze przekazywanie ciepła

W gruntowych wymiennikach pionowych energia cieplna przepływa pomiędzy otaczającym gruntem a medium roboczym przez ścianki przewodów. Jednym z czynników wpływających na intensywność tego procesu jest sposób ukształtowania wewnętrznej powierzchni rur.

W sondzie FUTURA LAMELA 221 m zastosowano 15 podłużnych ryfli rozmieszczonych co 24°. Ryflowanie oddziałuje na warunki przepływu medium przy ściankach przewodów, wspomagając przekazywanie energii cieplnej.

Zgodnie z danymi technicznymi PRAWTECH rozwiązanie LAMELA zapewnia co najmniej 14% wyższy współczynnik wnikania ciepła pomiędzy płynem roboczym a wewnętrzną powierzchnią rury w porównaniu ze standardową sondą FUTURA wyposażoną w gładkie przewody.

Wartość ta dotyczy konkretnego parametru wymiany ciepła. Nie należy utożsamiać jej z 14-procentowym wzrostem całkowitej mocy dolnego źródła ani efektywności całego systemu grzewczego.

Wewnętrzne ryflowanie może wpływać również na wzrost oporów hydraulicznych. W przypadku wymiennika o długości 221 m szczególnie ważne jest uwzględnienie strat ciśnienia, właściwości zastosowanego medium i wymaganego przepływu podczas doboru pompy obiegowej.

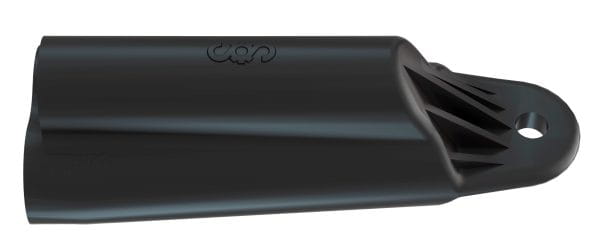

Monolityczna głowica FUTURA w sondzie geotermalnej PN16 221 m – budowa i funkcja

Dolną część sondy stanowi monolityczna głowica FUTURA wykonana z PE100RC, której zadaniem jest połączenie obu przewodów i zapewnienie ciągłości obiegu hydraulicznego.

Medium robocze przepływa pierwszym przewodem w kierunku dolnej części odwiertu, następnie zmienia kierunek w głowicy i powraca drugim przewodem do instalacji dolnego źródła.

Głowica posiada klinowaty profil oraz wymiary:

• Szerokość: 91 mm

• Wysokość: 81 mm

• Długość: 250 mm

Geometria elementu została dostosowana do prowadzenia sondy podczas opuszczania do pionowego odwiertu. Monolityczna konstrukcja eliminuje konieczność wykonywania dodatkowego połączenia hydraulicznego w najgłębiej położonym punkcie wymiennika.

W zależności od technologii montażowej możliwe jest wykorzystanie odpowiednio dobranego popychacza lub łącznika do obciążników. Akcesoria te nie stanowią standardowego wyposażenia sondy i wymagają osobnego doboru.

Przewody PE100RC w sondzie geotermalnej FUTURA LAMELA 221 m – odporność i trwałość

Sonda przeznaczona do wieloletniej pracy pod powierzchnią gruntu wymaga materiału odpornego na obciążenia występujące podczas montażu i eksploatacji. W modelu FUTURA LAMELA zastosowano polietylen PE100RC, wyróżniający się podwyższoną odpornością na powolną propagację pęknięć.

Przewody o średnicy 40 mm i grubości ścianki 3,7 mm wykonano w klasie PN16 SDR11. Ich parametry umożliwiają zastosowanie w zamkniętych instalacjach gruntowych pomp ciepła przy zachowaniu warunków pracy określonych przez producenta.

Zalecana temperatura medium roboczego wynosi od 0°C do +30°C, natomiast maksymalna temperatura pracy materiału PE100RC to +40°C.

Producent deklaruje żywotność sondy do 100 lat. Jest to deklaracja dotycząca przewidywanej trwałości produktu, a nie okres udzielanej gwarancji.

Montaż sondy geotermalnej FUTURA LAMELA 221 m w głębokim odwiercie pionowym

Montaż sondy o długości 221 metrów wymaga odpowiedniego przygotowania odwiertu i zachowania procedur instalacyjnych. Szczególne znaczenie mają warunki geologiczne, średnica otworu, technologia wprowadzania wymiennika oraz prawidłowe wykonanie wypełnienia przestrzeni odwiertu.

Przed rozpoczęciem instalacji należy sprawdzić stan techniczny przewodów i głowicy, skontrolować oznaczenia identyfikacyjne oraz przeprowadzić wymagane próby ciśnienia i przepływu.

Każda sonda FUTURA LAMELA jest poddawana fabrycznej kontroli ciśnieniowej i przepływowej. Badania producenta nie zastępują jednak prób przewidzianych podczas montażu i odbioru instalacji.

Podczas wykonywania dolnego źródła należy uwzględnić:

• Głębokość i średnicę odwiertu zgodną z projektem

• Warunki geologiczne na całej długości wymiennika

• Ochronę przewodów przed uszkodzeniami mechanicznymi

• Prawidłowe opuszczanie sondy do otworu

• Właściwy dobór materiału wypełniającego odwiert

• Kontrolę szczelności przewodów

• Dobór odpowiedniego płynu niskokrzepnącego

• Obliczenie oporów hydraulicznych sondy

• Dopasowanie parametrów pompy obiegowej

• Poprawne wykonanie połączeń elektrooporowych

• Odpowietrzenie i uruchomienie obiegu dolnego źródła

Do podłączenia wymiennika stosuje się odpowiednio dobrane kształtki elektrooporowe spełniające wymagania norm PN-EN 1555-3 oraz PN-EN 12201-3.

Zgodnie z ograniczeniami producenta sondy nie należy instalować na terenach osuwiskowych ani na obszarach występowania szkód górniczych.

Zastosowanie sondy geotermalnej ryflowanej FUTURA LAMELA 221 m w dolnych źródłach pomp ciepła

Sonda geotermalna FUTURA LAMELA 221 m jest przeznaczona do pionowych systemów wymiany energii z gruntem, w których wykorzystuje się głębokie odwierty jako dolne źródło dla gruntowych pomp ciepła.

Wymiennik może pracować samodzielnie w odpowiednio zaprojektowanym układzie lub stanowić część większej instalacji obejmującej kilka sond połączonych z rozdzielaczem dolnego źródła.

Przykładowe zastosowania:

• Instalacje dolnego źródła gruntowych pomp ciepła w budynkach jednorodzinnych

• Systemy geotermalne dla budynków wielorodzinnych

• Dolne źródła instalacji grzewczych w obiektach usługowych

• Systemy ogrzewania i chłodzenia budynków biurowych

• Instalacje pomp ciepła w obiektach komercyjnych

• Wieloodwiertowe pola pionowych wymienników gruntowych

• Zamknięte obiegi wykorzystujące odpowiednio dobrane płyny niskokrzepnące

Dobór sondy o długości 221 m powinien być oparty na obliczeniach projektowych uwzględniających właściwości cieplne gruntu, zapotrzebowanie energetyczne obiektu, parametry pompy ciepła oraz charakterystykę hydrauliczną instalacji.

Długość wymiennika nie określa samodzielnie jego mocy cieplnej. Rzeczywista wydajność dolnego źródła zależy od warunków geologicznych i sposobu zaprojektowania całego systemu.
