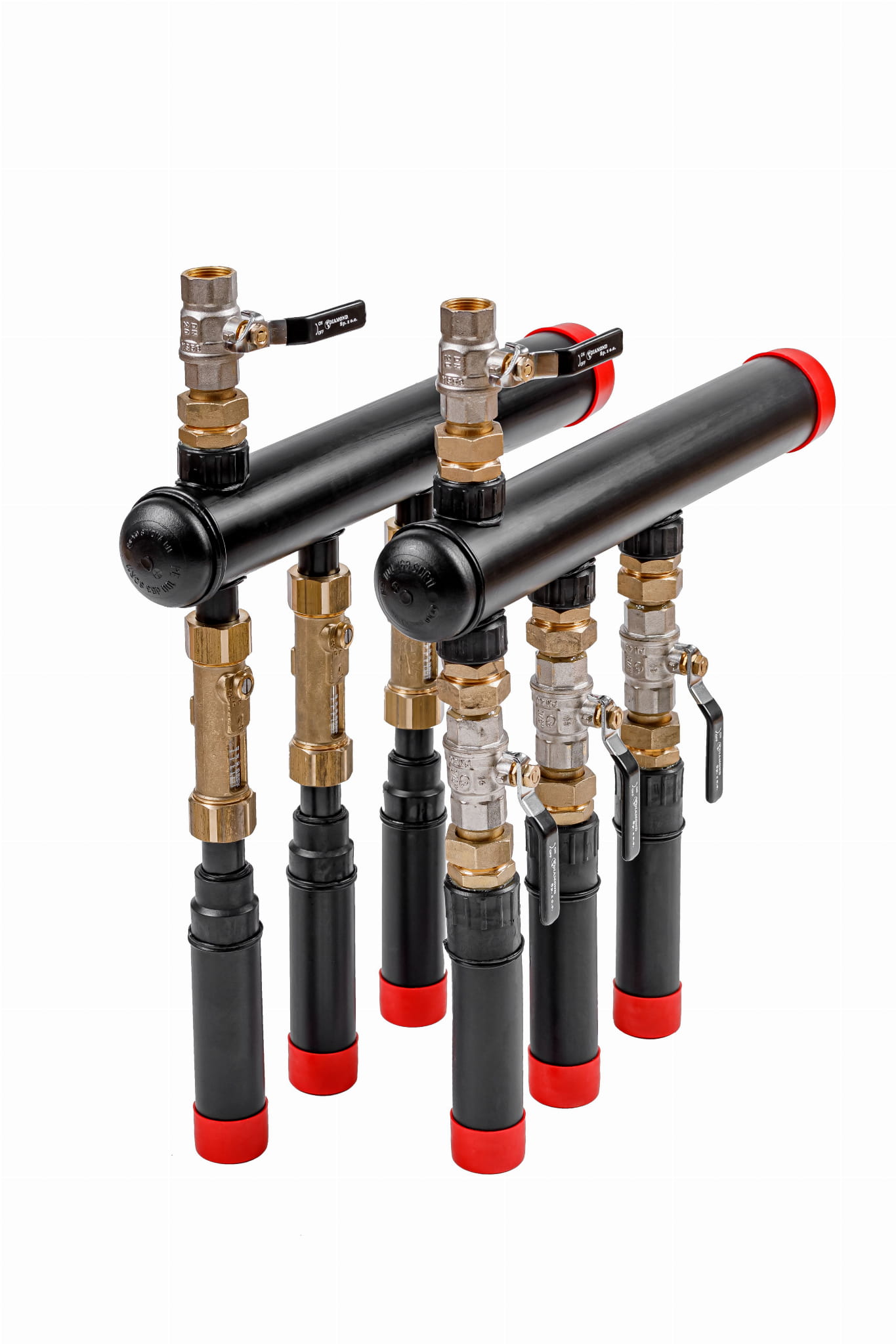

Rozdzielacz z rotametrami 6-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 6-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 6-sekcyjny PRAWTECH to profesjonalny element systemu geotermalnego, umożliwiający połączenie sześciu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Jego zadaniem jest rozprowadzenie czynnika niskokrzepnącego do poszczególnych sond geotermalnych lub sekcji wymiennika gruntowego oraz zebranie medium powracającego do układu pompy ciepła.

Model należy do serii R PRAWTECH i został wyposażony w sześć mosiężnych rotametrów liniowych o zakresie 8–38 l/min. Każdy przepływomierz umożliwia indywidualny odczyt i regulację natężenia przepływu, co pozwala dostosować parametry hydrauliczne poszczególnych obiegów do wymagań projektowych instalacji.

Konstrukcja oparta na dwóch belkach kolektorowych z PE100RC zapewnia funkcjonalne połączenie sześciu sekcji dolnego źródła. W omawianej konfiguracji zastosowano belki główne Ø63 mm oraz odejścia Ø40 mm. Rozdzielacz posiada również zawory kulowe odcinające i zespoły napełniająco-odpowietrzające, które ułatwiają obsługę instalacji podczas uruchamiania, regulacji i prac serwisowych.

Najważniejsze zalety rozdzielacza z rotametrami 6-sekcyjnego PRAWTECH

• Sześć niezależnych obiegów – możliwość połączenia sześciu sekcji gruntowego wymiennika ciepła
• Rotametry 8–38 l/min – indywidualny odczyt przepływu czynnika roboczego w każdym obiegu
• Regulacja hydrauliczna – możliwość równoważenia przepływów zgodnie z wymaganiami projektowymi
• Belki kolektorowe PE100RC – konstrukcja przeznaczona do pracy w instalacjach geotermalnych
• Indywidualne odcinanie sekcji – wygodna diagnostyka i obsługa poszczególnych obiegów
• Współpraca z glikolem – przystosowanie do pracy z odpowiednio dobranymi płynami niskokrzepnącymi
• Ciśnienie robocze do 10 bar – parametry dostosowane do instalacji dolnego źródła ciepła
• Uniwersalne możliwości montażu – instalacja naścienna, w szafce lub studni rozdzielaczowej

Sześć obiegów dolnego źródła – zastosowanie rozdzielacza PRAWTECH

W rozbudowanych instalacjach gruntowych pomp ciepła odpowiedni rozdział przepływu pomiędzy poszczególne sondy lub obiegi wymiennika gruntowego ma istotne znaczenie dla prawidłowego działania całego systemu. Rozdzielacz PRAWTECH 6-sekcyjny umożliwia połączenie sześciu niezależnych obiegów w jednym punkcie hydraulicznym.

Produkt przeznaczony jest między innymi do:

• instalacji z sześcioma pionowymi sondami geotermalnymi
• systemów dolnego źródła z sześcioma niezależnymi obiegami gruntowymi
• instalacji gruntowych pomp ciepła w budynkach mieszkalnych i użytkowych
• układów wymagających indywidualnej kontroli przepływu w sześciu sekcjach
• instalacji wykorzystujących wodne roztwory glikolu propylenowego lub etylenowego

Zastosowanie sześciu rotametrów pozwala obserwować przepływ w każdym obiegu, co ułatwia wykrywanie różnic w pracy poszczególnych sekcji oraz przeprowadzenie regulacji hydraulicznej zgodnie z założeniami projektowymi.

Konstrukcja rozdzielacza PRAWTECH 6-sekcyjnego z tworzywa PE100RC

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC, przeznaczonego do zastosowań w instalacjach dolnego źródła ciepła. Materiał ten charakteryzuje się właściwościami mechanicznymi odpowiednimi do pracy z płynami niskokrzepnącymi oraz zapewnia trwałość połączeń hydraulicznych.

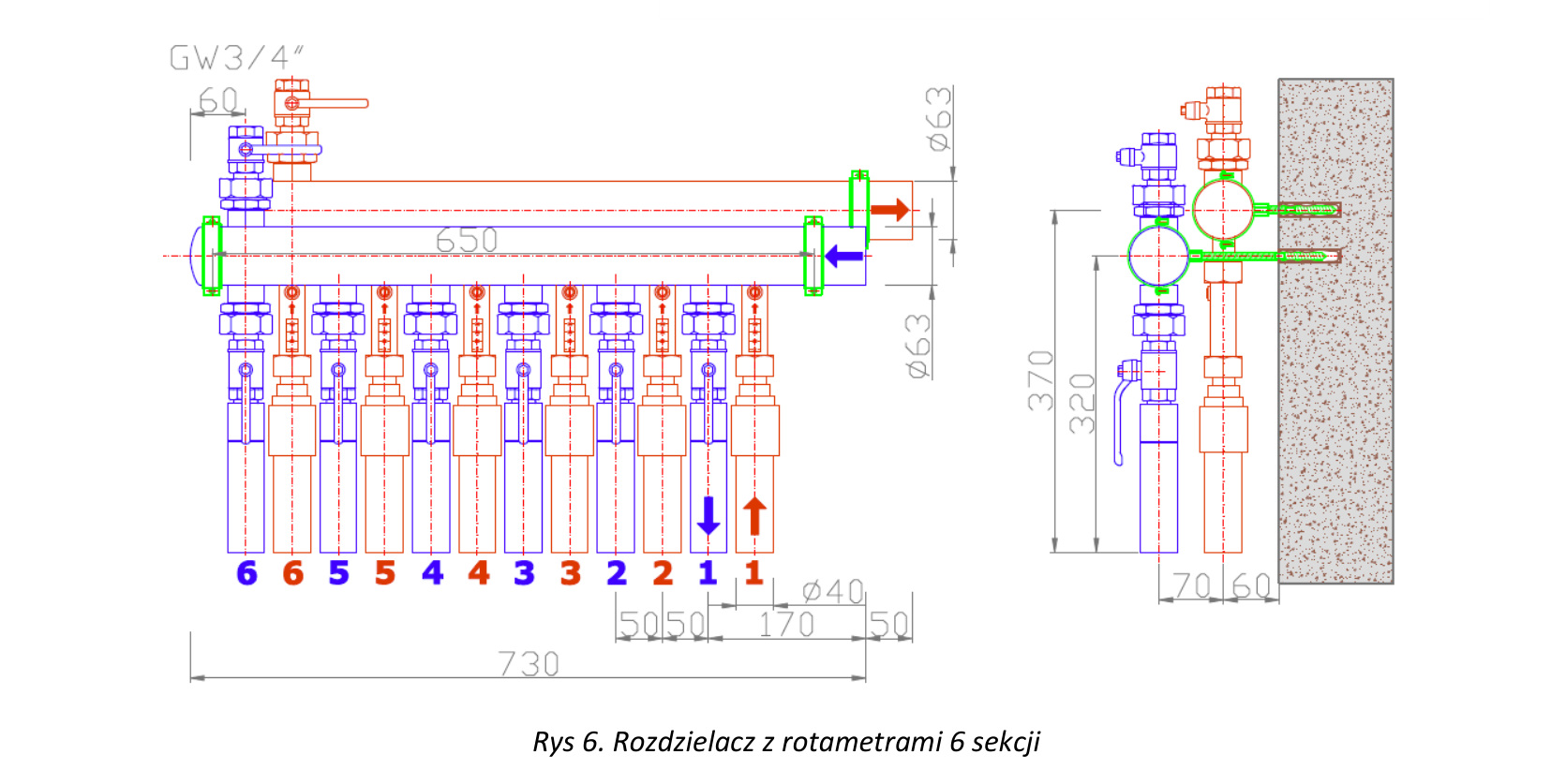

W standardowej konfiguracji rozdzielacz posiada belki główne Ø63 mm oraz sześć odejść sekcyjnych Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co umożliwia uporządkowane rozmieszczenie rotametrów i zaworów odcinających.

Całkowita długość rozdzielacza wynosi około 730 mm, a wysokość około 370 mm. Wymiary te należy uwzględnić przy doborze miejsca montażu, szafki rozdzielaczowej lub studni geotermalnej.

Zastosowanie połączeń rozłącznych umożliwia dostosowanie ustawienia elementów regulacyjnych i odcinających do warunków montażowych oraz zapewnienie wygodnego dostępu serwisowego.

Rotametry PRAWTECH 8–38 l/min – kontrola przepływu w sześciu sekcjach

Każdy z sześciu obiegów wyposażono w mosiężny rotametr liniowy, który umożliwia odczyt i regulację przepływu czynnika roboczego. Standardowy zakres pomiarowy wynosi 8–38 l/min dla każdej sekcji.

Odczyt wartości odbywa się na podstawie położenia pływaka znajdującego się wewnątrz korpusu przepływomierza. Prawidłową wartość przepływu wskazuje dolna krawędź pływaka na skali pomiarowej.

Regulacja odbywa się za pomocą zaworu kulowego zintegrowanego z korpusem rotametru. W standardowej wersji mosiężnej do zmiany ustawienia wykorzystuje się śrubokręt płaski. Konstrukcja pozwala również na całkowite odcięcie przepływu w wybranym obiegu.

Indywidualna regulacja sześciu sekcji umożliwia dopasowanie przepływów do oporów hydraulicznych poszczególnych sond geotermalnych i wymagań projektowych całego systemu.

Parametry techniczne rozdzielacza z rotametrami 6-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Kod producenta: OZERRB064063
• Liczba sekcji: 6
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 63 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Długość całkowita: około 730 mm
• Wysokość całkowita: około 370 mm
• Liczba rotametrów: 6
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 6-sekcyjnego z rotametrami

Rozdzielacz wyposażony jest w dwie belki kolektorowe PE100RC, sześć mosiężnych rotametrów liniowych 8–38 l/min, sześć zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

W przypadku montażu naściennego producent przewiduje ramki montażowe umożliwiające stabilne zamocowanie rozdzielacza. Liczba elementów mocujących zależy od wielkości konstrukcji i średnicy belek.

Montaż rozdzielacza z rotametrami PRAWTECH 6-sekcyjnego

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio dobranej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne zamocowanie oraz dostęp do wszystkich elementów regulacyjnych i serwisowych.

Przed montażem należy uwzględnić wymiary konstrukcji, przebieg przewodów dolnego źródła oraz przestrzeń niezbędną do regulacji przepływu, napełniania i odpowietrzania instalacji.

Producent zaleca montaż belek w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu należy zastosować odpowiednią izolację termiczną, która ograniczy kondensację wilgoci na powierzchni elementów układu.

Glikol w instalacji dolnego źródła – korekta wskazań rotametrów

Rozdzielacz PRAWTECH przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w gruntowych pompach ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego i etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas regulacji przepływu należy uwzględnić wpływ stężenia glikolu na wskazania rotametrów. Dla określonych stężeń producent podaje następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9
• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo przy wskazaniu rotametru 30 l/min i współczynniku 0,8 skorygowana wartość przepływu wynosi 24 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Uruchomienie i eksploatacja rozdzielacza 6-sekcyjnego PRAWTECH

Przed pierwszym uruchomieniem instalacji należy dokładnie wypłukać wszystkie obiegi dolnego źródła i usunąć z układu zanieczyszczenia stałe. Nawet drobne cząstki mogą powodować zakłócenia pracy rotametrów i blokowanie elementów pomiarowych.

Podczas napełniania i odpowietrzania instalacji wykorzystuje się zespoły zaworowe znajdujące się na belkach kolektorowych. Po przygotowaniu układu należy sprawdzić prawidłowy kierunek przepływu czynnika przez rotametry.

Nieprawidłowe podłączenie może powodować błędne wskazania lub brak odczytu przepływu. Po uruchomieniu pompy obiegowej należy ustawić przepływy w sześciu sekcjach zgodnie z dokumentacją projektową.

Dlaczego warto wybrać rozdzielacz z rotametrami 6-sekcyjny PRAWTECH?

Rozdzielacz 6-sekcyjny umożliwia uporządkowane połączenie sześciu obiegów geotermalnych w jednym punkcie hydraulicznym. Niezależna regulacja każdej sekcji ułatwia równoważenie instalacji, natomiast rotametry umożliwiają bieżącą kontrolę przepływu podczas uruchamiania i eksploatacji systemu.

Konstrukcja PE100RC, sześć rotametrów, zawory odcinające oraz wyposażenie serwisowe tworzą funkcjonalne rozwiązanie dla instalatorów i inwestorów realizujących rozbudowane dolne źródła gruntowych pomp ciepła.

Rozdzielacz z rotametrami 6-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
