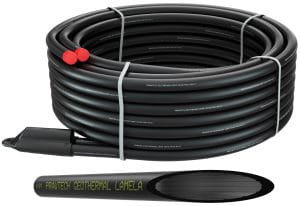

Sonda geotermalna ryflowana PN12,5 2x 40x3,0 101 m FUTURA LAMELA

Sonda geotermalna ryflowana PN12,5 2x 40x3,0 101 m FUTURA LAMELA PRAWTECH – do gruntowych pomp ciepła

Sonda geotermalna ryflowana PN12,5 2x 40x3,0 101 m FUTURA LAMELA to pionowy, dwururowy wymiennik gruntowy przeznaczony do budowy dolnych źródeł gruntowych pomp ciepła. Model o długości 101 m wykonano z polietylenu PE100RC, wykorzystując przewody o średnicy zewnętrznej 40 mm i grubości ścianki 3,0 mm.

Konstrukcja PN12,5 (SDR13,6) została wyposażona w wewnętrzne ryflowanie LAMELA, które poprawia warunki przekazywania ciepła pomiędzy medium roboczym a powierzchnią rur. Sonda jest zakończona monolityczną głowicą FUTURA z PE100RC.

Najważniejsze zalety sondy geotermalnej ryflowanej PN12,5 101 m FUTURA LAMELA

• Technologia LAMELA – 15 podłużnych ryfli rozmieszczonych co 24°

• Poprawiona wymiana ciepła – co najmniej 14% wyższy współczynnik wnikania ciepła według producenta względem standardowej sondy FUTURA

• Polietylen PE100RC – podwyższona odporność na powolną propagację pęknięć

• Klasa PN12,5 SDR13,6 – przewody o wymiarach 40 × 3,0 mm

• Monolityczna głowica FUTURA – fabrycznie zintegrowane dolne połączenie przewodów

• Klinowaty profil głowicy – ułatwione wprowadzanie sondy do odwiertu

• Kontrola fabryczna – próby ciśnienia i przepływu każdej sondy

• Numer seryjny – indywidualna identyfikacja wymiennika

Parametry techniczne sondy geotermalnej ryflowanej PN12,5 2x 40x3,0 101 m FUTURA LAMELA

• Długość sondy: 101 m

• Rodzaj wymiennika: pionowy, dwururowy

• Liczba przewodów: 2

• Średnica zewnętrzna przewodów: 40 mm

• Grubość ścianki przewodów: 3,0 mm

• Klasa ciśnieniowa: PN12,5

• Szereg wymiarowy: SDR13,6

• Materiał przewodów: PE100RC

• Technologia przewodów: LAMELA

• Powierzchnia wewnętrzna przewodów: ryflowana

• Liczba ryfli: 15

• Rozmieszczenie ryfli: co 24°

• Materiał głowicy: PE100RC

• Konstrukcja głowicy: monolityczna

• Profil głowicy: klinowaty

• Wymiary głowicy: 91 × 81 × 250 mm

• Zalecana temperatura medium roboczego: od 0°C do +30°C

• Maksymalna temperatura pracy materiału PE100RC: +40°C

• Medium robocze: odpowiednio dobrany płyn niskokrzepnący

• Rodzaj obiegu: zamknięty

• Technologia podłączenia: zgrzewanie elektrooporowe

• Kontrola fabryczna: próby ciśnienia i przepływu

• Identyfikacja: indywidualny numer seryjny

• Deklarowana żywotność: do 100 lat

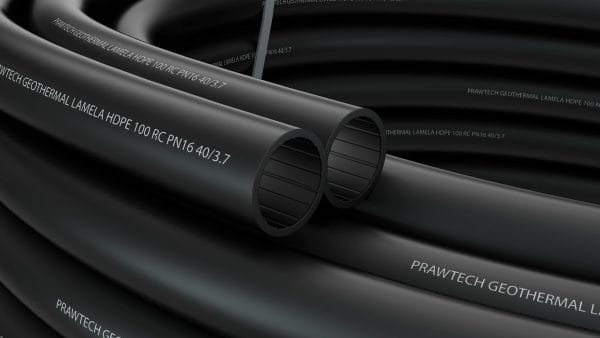

Technologia LAMELA w sondzie geotermalnej PN12,5 101 m – wewnętrzne ryflowanie przewodów

Wewnętrzna powierzchnia rur FUTURA LAMELA została wyposażona w 15 podłużnych ryfli rozmieszczonych co 24°, które wpływają na warunki przepływu medium przy ściankach przewodów.

Według producenta rozwiązanie zapewnia co najmniej 14% wyższy współczynnik wnikania ciepła w porównaniu ze standardową sondą FUTURA. Parametr ten nie oznacza wzrostu całkowitej mocy dolnego źródła o 14%.

Przy projektowaniu instalacji należy uwzględnić możliwy wzrost oporów hydraulicznych wynikający z zastosowania ryflowanych przewodów.

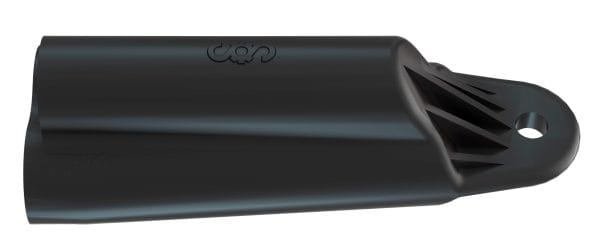

Monolityczna głowica FUTURA PE100RC w sondzie geotermalnej ryflowanej 101 m

Dolne połączenie przewodów stanowi monolityczna głowica FUTURA, wykonana z polietylenu PE100RC. Element umożliwia zmianę kierunku przepływu medium roboczego i zamyka obieg sondy.

Wymiary głowicy FUTURA:

• Szerokość: 91 mm

• Wysokość: 81 mm

• Długość: 250 mm

Klinowaty profil ułatwia opuszczanie wymiennika do odwiertu. W zależności od technologii montażu możliwe jest zastosowanie osobno dobieranego popychacza lub łącznika do obciążników.

Montaż sondy geotermalnej ryflowanej PN12,5 2x 40x3,0 101 m FUTURA LAMELA

Sonda przeznaczona jest do montażu w pionowych odwiertach wykonanych zgodnie z projektem dolnego źródła. Głębokość otworu, technologię wypełnienia oraz parametry hydrauliczne należy dostosować do warunków geologicznych i wymagań instalacji.

Przed montażem należy sprawdzić stan przewodów i głowicy oraz przeprowadzić wymagane próby ciśnienia i przepływu. Fabryczna kontrola jakości nie zastępuje badań wykonywanych podczas instalacji.

Połączenia wykonuje się przy użyciu odpowiednio dobranych kształtek elektrooporowych zgodnych z normami PN-EN 1555-3 oraz PN-EN 12201-3.

Producent nie dopuszcza montażu sond na terenach osuwiskowych ani obszarach występowania szkód górniczych.

Zastosowanie sondy geotermalnej ryflowanej PN12,5 101 m FUTURA LAMELA w instalacjach pomp ciepła

• Pionowe dolne źródła gruntowych pomp ciepła

• Instalacje ogrzewania budynków mieszkalnych i usługowych

• Systemy chłodzenia współpracujące z gruntowymi pompami ciepła

• Zamknięte obiegi wymiany ciepła z gruntem

• Wieloodwiertowe pola sond geotermalnych

• Instalacje współpracujące z rozdzielaczami dolnego źródła

Długość i liczbę sond należy dobrać do zapotrzebowania energetycznego obiektu, właściwości cieplnych gruntu oraz obliczeń hydraulicznych instalacji.
