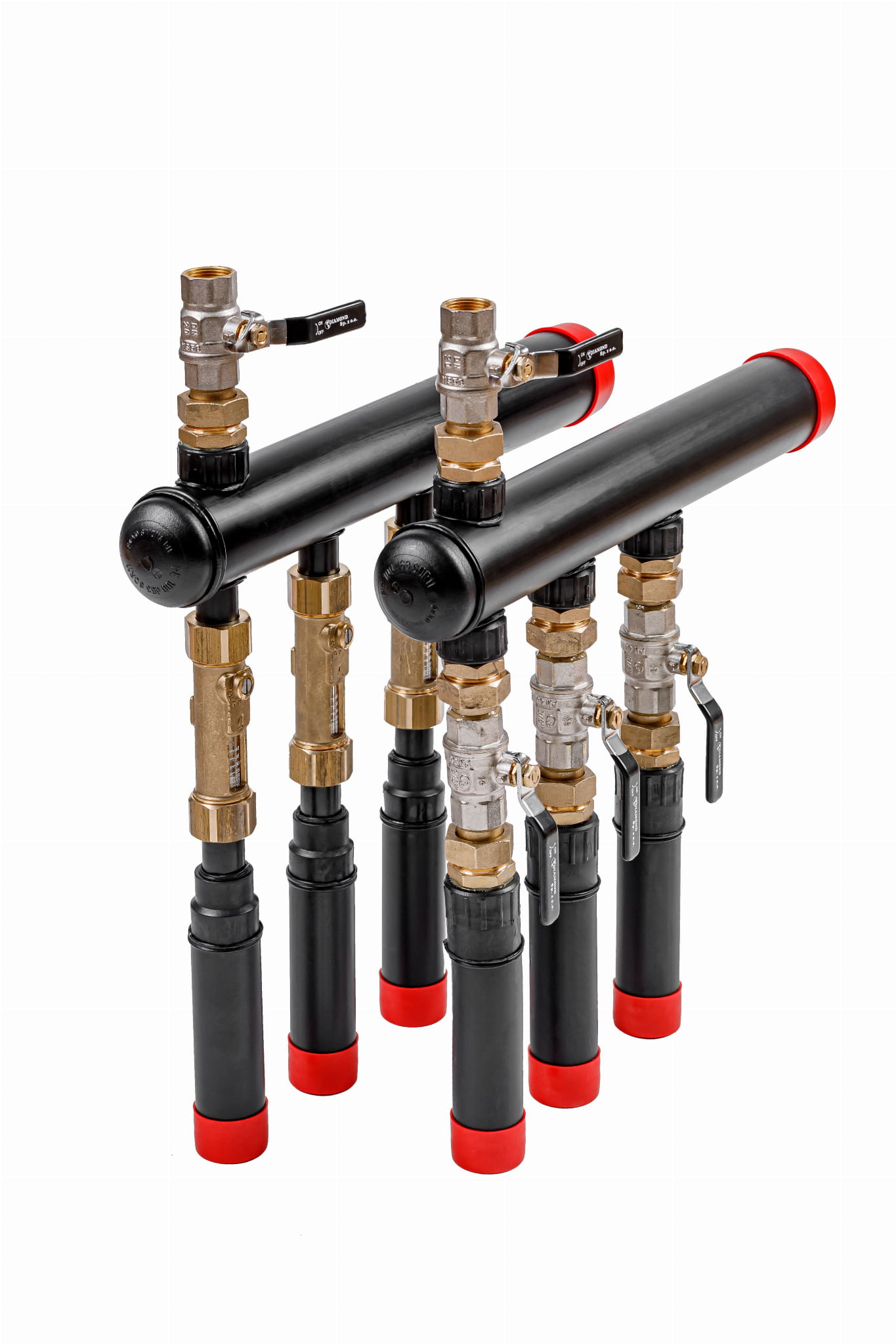

Rozdzielacz z rotametrami 4-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 4-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 4-sekcyjny PRAWTECH to specjalistyczny rozdzielacz hydrauliczny przeznaczony do obsługi czterech niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie sond geotermalnych lub obiegów wymiennika gruntowego we wspólny układ kolektorowy, zapewniając indywidualną kontrolę przepływu czynnika roboczego w każdej sekcji.

Model należy do serii R PRAWTECH i został wyposażony w cztery mosiężne rotametry liniowe o zakresie pomiarowym 8–38 l/min. Rozwiązanie to umożliwia regulację przepływów zgodnie z wymaganiami projektowymi, a także bieżącą obserwację pracy poszczególnych obiegów geotermalnych.

Dwie belki kolektorowe wykonane z polietylenu PE100RC tworzą wytrzymałą konstrukcję przeznaczoną do pracy z płynami niskokrzepnącymi. Rozdzielacz posiada belki główne Ø63 mm, cztery odejścia sekcyjne Ø40 mm oraz zespoły zaworowe służące do płukania, napełniania i odpowietrzania instalacji.

Najważniejsze zalety rozdzielacza z rotametrami 4-sekcyjnego PRAWTECH

• Cztery niezależne sekcje – możliwość obsługi czterech obiegów gruntowego wymiennika ciepła
• Kontrola przepływu – rotametry umożliwiają odczyt natężenia przepływu w każdej sekcji
• Regulacja hydrauliczna – możliwość dostosowania pracy obiegów do parametrów projektowych
• Belki kolektorowe PE100RC – trwała konstrukcja przeznaczona do instalacji geotermalnych
• Indywidualne odcinanie obiegów – ułatwiona diagnostyka i wykonywanie prac serwisowych
• Przystosowanie do glikolu – współpraca z odpowiednio dobranymi płynami niskokrzepnącymi
• Ciśnienie robocze do 10 bar – parametry dostosowane do instalacji dolnego źródła ciepła
• Możliwość różnych konfiguracji montażowych – instalacja naścienna lub w odpowiednio dobranej szafce bądź studni rozdzielaczowej

Cztery obiegi geotermalne – zastosowanie rozdzielacza PRAWTECH

Rozdzielacz 4-sekcyjny znajduje zastosowanie w instalacjach gruntowych pomp ciepła, w których energia z gruntu pozyskiwana jest przez cztery niezależne obiegi hydrauliczne. Jego zadaniem jest rozdzielenie czynnika roboczego pomiędzy poszczególne sekcje oraz zebranie medium powracającego z wymiennika gruntowego.

Produkt przeznaczony jest między innymi do:

• instalacji z czterema pionowymi sondami geotermalnymi
• systemów dolnego źródła wykorzystujących cztery niezależne obiegi gruntowe
• instalacji gruntowych pomp ciepła w budynkach mieszkalnych i użytkowych
• układów wymagających indywidualnej regulacji przepływu w czterech sekcjach
• instalacji wykorzystujących roztwory glikolu propylenowego lub etylenowego

Rozdzielacz umożliwia niezależne ustawienie przepływu w każdym obiegu, co ma szczególne znaczenie w przypadku różnic w oporach hydraulicznych poszczególnych sekcji dolnego źródła. Odpowiednie równoważenie pomaga zapewnić warunki pracy przewidziane w projekcie instalacji.

Konstrukcja PE100RC i układ czterech sekcji rozdzielacza PRAWTECH

Podstawę rozdzielacza stanowią dwie równoległe belki kolektorowe wykonane z PE100RC. Materiał ten jest wykorzystywany w instalacjach geotermalnych ze względu na odporność mechaniczną oraz właściwości odpowiednie do pracy z płynami niskokrzepnącymi.

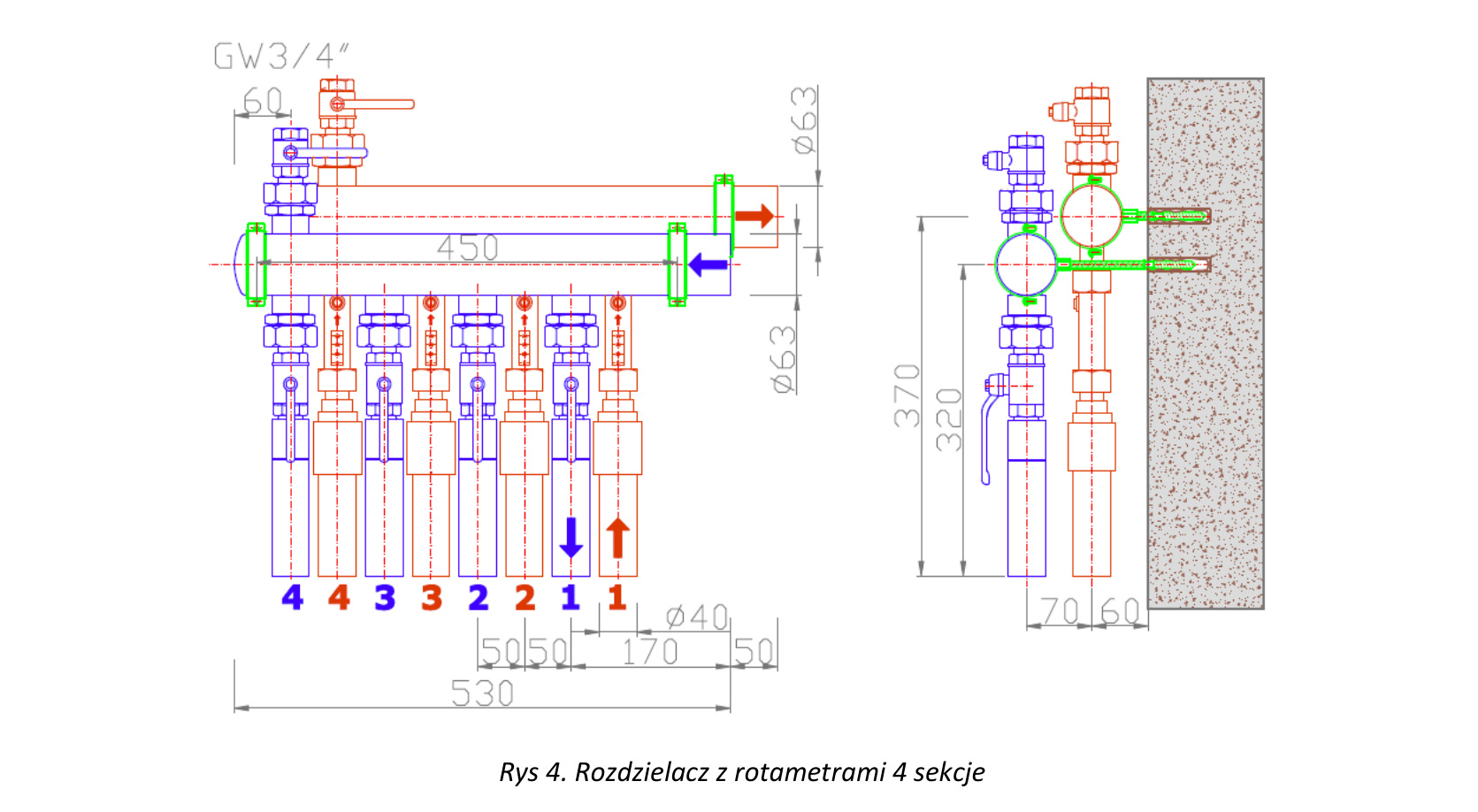

W standardowej konfiguracji rozdzielacz posiada belki główne o średnicy 63 mm i cztery odejścia sekcyjne o średnicy 40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co zapewnia uporządkowane rozmieszczenie elementów regulacyjnych i odcinających.

Rozdzielacz jest przystosowany do montażu w układzie dwóch poziomych belek. Dzięki zastosowaniu połączeń rozłącznych możliwe jest dostosowanie położenia rotametrów oraz zaworów odcinających do warunków instalacyjnych.

Rotametry 8–38 l/min – kontrola przepływu w czterech sekcjach

Każdy z czterech obiegów rozdzielacza wyposażono w mosiężny rotametr liniowy, umożliwiający odczyt oraz regulację natężenia przepływu czynnika roboczego. Standardowy zakres pomiarowy wynosi 8–38 l/min.

Wartość przepływu odczytuje się na podstawie położenia pływaka wewnątrz korpusu rotametru. Prawidłowy odczyt następuje przy dolnej krawędzi pływaka, zgodnie ze skalą umieszczoną na przepływomierzu.

Regulacja odbywa się za pomocą zaworu kulowego zintegrowanego z mosiężnym korpusem rotametru. Do zmiany ustawienia wykorzystuje się śrubokręt płaski. Konstrukcja umożliwia również całkowite odcięcie przepływu w wybranej sekcji.

Rotametry pomagają instalatorowi w równoważeniu hydraulicznym czterech obiegów, a podczas eksploatacji umożliwiają kontrolę ich pracy bez konieczności wykonywania dodatkowych pomiarów na każdym przewodzie.

Parametry techniczne rozdzielacza z rotametrami 4-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Liczba sekcji: 4
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 63 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba rotametrów: 4
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 4-sekcyjnego z rotametrami

Rozdzielacz wyposażony jest w dwie belki kolektorowe PE100RC, cztery mosiężne rotametry liniowe 8–38 l/min, cztery zawory kulowe odcinające na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

W przypadku montażu naściennego producent przewiduje również ramki montażowe umożliwiające stabilne zamocowanie rozdzielacza. Konfiguracja mocowań zależy od wielkości rozdzielacza i średnicy belek.

Montaż rozdzielacza z rotametrami PRAWTECH 4-sekcyjnego

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio dobranej szafce rozdzielaczowej lub studni rozdzielaczowej. Wybrana lokalizacja powinna zapewniać bezpieczne mocowanie konstrukcji oraz swobodny dostęp do rotametrów, zaworów i przyłączy serwisowych.

Przed montażem należy uwzględnić wymiary rozdzielacza, przebieg przewodów dolnego źródła oraz możliwość przeprowadzenia czynności związanych z napełnianiem, odpowietrzaniem i regulacją instalacji.

Producent zaleca montaż belek w dwóch równoległych poziomach. Jeżeli rozdzielacz znajduje się w ogrzewanym pomieszczeniu, należy zastosować odpowiednią izolację termiczną w celu ograniczenia kondensacji wilgoci na jego powierzchni.

Współpraca rozdzielacza PRAWTECH z glikolem propylenowym i etylenowym

Rozdzielacz przeznaczony jest do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje roztwory glikolu propylenowego i etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas regulacji instalacji należy uwzględnić wpływ stężenia glikolu na wskazania rotametrów. Dla wodnych roztworów glikolu producent podaje następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9
• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo przy wskazaniu rotametru 30 l/min i współczynniku 0,8 skorygowana wartość przepływu wynosi 24 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Uruchomienie i prawidłowa eksploatacja rozdzielacza 4-sekcyjnego PRAWTECH

Przed pierwszym uruchomieniem instalacji należy dokładnie wypłukać wszystkie obiegi dolnego źródła i usunąć z układu zanieczyszczenia stałe. Drobne cząstki mogą zakłócać pracę rotametrów oraz powodować blokowanie elementów pomiarowych.

Podczas napełniania i odpowietrzania instalacji wykorzystuje się zespoły zaworowe znajdujące się na belkach kolektorowych. Po przygotowaniu układu należy sprawdzić prawidłowy kierunek przepływu czynnika przez rotametry.

Nieprawidłowy kierunek przepływu może powodować błędne wskazania lub brak odczytu. Po uruchomieniu pompy obiegowej należy ustawić przepływy w czterech sekcjach zgodnie z dokumentacją projektową.

Dlaczego warto wybrać rozdzielacz z rotametrami 4-sekcyjny PRAWTECH?

Model 4-sekcyjny umożliwia uporządkowane połączenie czterech obiegów dolnego źródła i zapewnia dostęp do indywidualnej regulacji każdego z nich. Dzięki rotametrom instalator może obserwować przepływ czynnika roboczego, a zastosowane zawory odcinające ułatwiają prowadzenie czynności technicznych.

Konstrukcja PE100RC, cztery niezależnie regulowane sekcje oraz wyposażenie serwisowe sprawiają, że rozdzielacz PRAWTECH stanowi funkcjonalny element instalacji gruntowej pompy ciepła, przeznaczony do profesjonalnego montażu i wieloletniej eksploatacji.

Rozdzielacz z rotametrami 4-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
