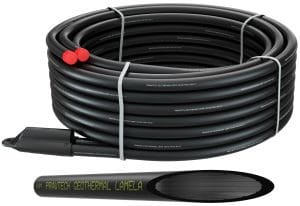

Sonda geotermalna PN16 2x 32x3,0 111 m TERRA FUTURA SLIM LAMELA

Sonda geotermalna PN16 2x 32x3,0 111 m TERRA FUTURA SLIM LAMELA PRAWTECH – do gruntowych pomp ciepła

TERRA FUTURA SLIM LAMELA 111 m to pionowa sonda geotermalna przeznaczona do budowy dolnych źródeł gruntowych pomp ciepła. Dwururowa konstrukcja umożliwia obieg płynu niskokrzepnącego w odwiercie, a specjalnie ukształtowana powierzchnia wewnętrzna przewodów poprawia warunki odbioru energii cieplnej z gruntu.

Sondę wykonano z polietylenu PE100RC. Przewody o wymiarach 32 × 3,0 mm odpowiadają klasie ciśnieniowej PN16 (SDR11). Zastosowanie technologii LAMELA oraz monolitycznej głowicy SLIM łączy efektywną wymianę ciepła z kompaktową konstrukcją dolnego zakończenia.

Najważniejsze zalety sondy TERRA FUTURA SLIM LAMELA 111 m

• Długość 111 m – do pionowych odwiertów geotermalnych

• Technologia LAMELA – 16 podłużnych ryfli na wewnętrznej powierzchni przewodów

• Co najmniej 14% wyższy współczynnik wnikania ciepła względem standardowej sondy FUTURA SLIM według deklaracji producenta

• Materiał PE100RC – zwiększona odporność na powolną propagację pęknięć

• Klasa PN16 i SDR11 – przewody o średnicy 32 mm i ściance 3,0 mm

• Monolityczna głowica SLIM – dolne zakończenie o wymiarach 84 × 40 mm

• Fabryczna kontrola szczelności i przepływu – każda sonda poddawana jest próbom

• Indywidualny numer seryjny – możliwość identyfikacji wymiennika

• Uniwersalne zastosowanie – współpraca z instalacjami ogrzewania i chłodzenia

Parametry techniczne sondy geotermalnej 111 m PN16 2x32

• Długość sondy: 111 m

• Rodzaj sondy: pionowa, dwururowa

• Liczba przewodów: 2

• Średnica zewnętrzna przewodów: 32 mm

• Grubość ścianki przewodów: 3,0 mm

• Klasa ciśnieniowa: PN16

• Szereg wymiarowy: SDR11

• Materiał przewodów: PE100RC

• Materiał głowicy: PE100RC

• Powierzchnia wewnętrzna przewodów: ryflowana

• Liczba ryfli: 16

• Konstrukcja głowicy: monolityczna

• Kształt głowicy: klinowaty

• Wymiary głowicy: 84 × 40 mm

• Zalecana temperatura medium roboczego: od 0°C do +30°C

• Maksymalna temperatura pracy materiału PE100RC: +40°C

• Medium robocze: odpowiednio dobrany płyn niskokrzepnący

• Rodzaj obiegu: zamknięty

• Technologia łączenia: zgrzewanie elektrooporowe

• Kontrola fabryczna: próby ciśnienia i przepływu

• Identyfikacja: indywidualny numer seryjny

• Deklarowana żywotność: do 100 lat

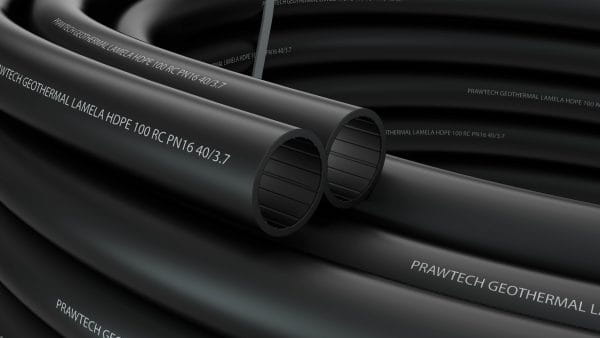

Technologia LAMELA – ryflowane przewody sondy geotermalnej

W przeciwieństwie do standardowych sond z gładkimi przewodami model LAMELA posiada 16 wewnętrznych ryfli, które zmieniają warunki przepływu płynu roboczego i intensyfikują wymianę ciepła przy ściankach rur.

Według producenta zastosowane rozwiązanie zapewnia minimum 14% wzrost współczynnika wnikania ciepła w porównaniu ze standardową sondą TERRA FUTURA SLIM.

Wartość ta odnosi się do współczynnika wnikania ciepła, a nie do całkowitej mocy instalacji. Ryflowanie może również zwiększać opory hydrauliczne, dlatego parametry przepływu należy uwzględnić przy doborze pompy obiegowej.

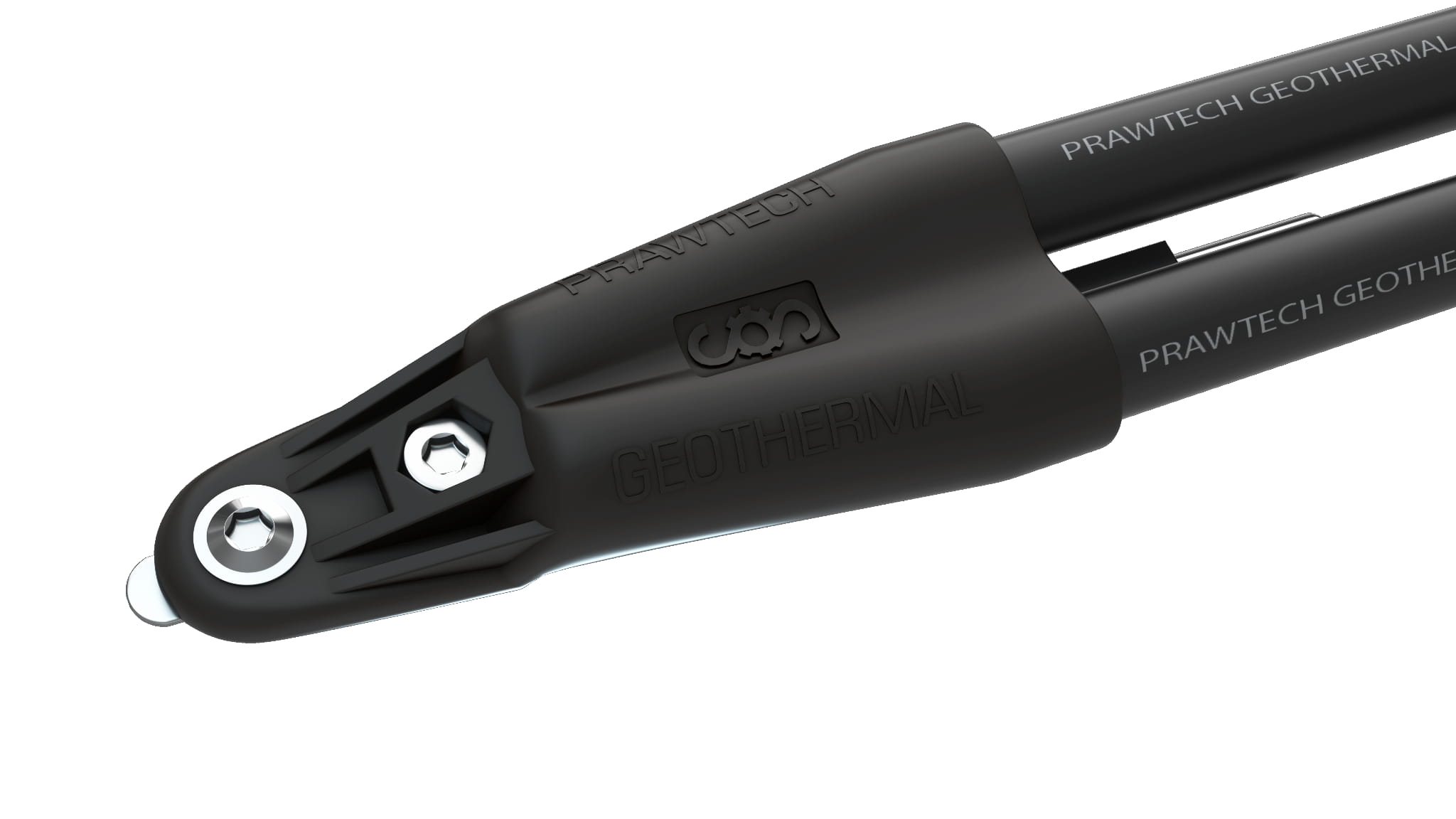

Monolityczna głowica SLIM – konstrukcja dolnego zakończenia

Dolną część sondy stanowi monolityczna głowica wykonana z PE100RC. Jej klinowaty profil i wymiary 84 × 40 mm ułatwiają wprowadzanie wymiennika do odwiertu.

Konstrukcja głowicy umożliwia wykorzystanie dodatkowego popychacza przelotowego lub łącznika do obciążników. Dobór tych elementów zależy od przyjętej metody montażu.

Połączenia przewodów z instalacją dolnego źródła wykonuje się metodą zgrzewania elektrooporowego. Przed opuszczeniem sondy do odwiertu należy sprawdzić jej stan techniczny i przeprowadzić wymagane próby.

Zastosowanie sondy geotermalnej TERRA FUTURA SLIM LAMELA 111 m

• Pionowe dolne źródła gruntowych pomp ciepła

• Instalacje geotermalne w budynkach jednorodzinnych

• Systemy ogrzewania budynków wielorodzinnych i użytkowych

• Pola sond gruntowych z wieloma odwiertami

• Zamknięte obiegi z płynami niskokrzepnącymi

• Instalacje ogrzewania i chłodzenia wykorzystujące energię gruntu

Długość 111 m oraz liczbę wymienników należy dobrać na podstawie projektu dolnego źródła, warunków geologicznych i zapotrzebowania cieplnego obiektu.
