Rozdzielacz z zaworami 10-sekcyjny PRAWTECH

Rozdzielacz z zaworami 10-sekcyjny PRAWTECH

Rozdzielacz z zaworami 10-sekcyjny PRAWTECH umożliwia połączenie dziesięciu niezależnych obiegów geotermalnych w jednym układzie hydraulicznym dolnego źródła gruntowej pompy ciepła. Jest przeznaczony do instalacji, w których istotne znaczenie ma uporządkowane rozmieszczenie przewodów gruntowego wymiennika oraz możliwość odcinania poszczególnych sekcji podczas eksploatacji i prac technicznych.

Wariant ten należy do serii Z PRAWTECH i został wyposażony w 20 mosiężnych zaworów kulowych 1", rozmieszczonych po dziesięć na belce zasilającej i powrotnej. Każdy obieg posiada dwa niezależne punkty odcięcia, umożliwiające jego hydrauliczne odizolowanie od pozostałej części instalacji. Rozwiązanie to jest szczególnie przydatne w systemach obejmujących większą liczbę sond geotermalnych, gdzie dostęp do armatury poszczególnych sekcji ułatwia diagnostykę i organizację prac serwisowych.

Konstrukcję rozdzielacza tworzą dwie belki kolektorowe z polietylenu PE100RC o średnicy Ø90 mm, wyposażone w odejścia sekcyjne Ø40 mm. Rozdzielacz przystosowany jest do pracy z odpowiednio dobranymi płynami niskokrzepnącymi, a jego wyposażenie obejmuje również zespoły napełniająco-odpowietrzające 1" oraz elementy umożliwiające stabilny montaż.

Najważniejsze zalety rozdzielacza z zaworami 10-sekcyjnego PRAWTECH

• Połączenie dziesięciu niezależnych obiegów – centralna organizacja rozbudowanego gruntowego wymiennika ciepła
• Indywidualne odcinanie sekcji – możliwość zamknięcia wybranego obiegu na zasilaniu i powrocie
• Ułatwiona obsługa serwisowa – dostęp do armatury odcinającej każdą sekcję dolnego źródła
• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przeznaczona do wielosekcyjnych instalacji geotermalnych
• Uporządkowany układ przyłączy – rozstaw osiowy 100 mm ułatwiający prowadzenie przewodów gruntowych
• Możliwość płukania i odpowietrzania – wygodniejsze przygotowanie instalacji do pierwszego uruchomienia
• Współpraca z płynami niskokrzepnącymi – przystosowanie do odpowiednio dobranych roztworów glikolu
• Ciśnienie robocze do 10 bar – parametry odpowiednie do instalacji dolnego źródła
• Różne możliwości montażowe – instalacja naścienna lub w odpowiednio zaprojektowanej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 10-sekcyjnego w instalacjach geotermalnych

Rozdzielacz 10-sekcyjny przeznaczony jest do systemów gruntowych pomp ciepła, w których dolne źródło składa się z dziesięciu niezależnych obiegów hydraulicznych. Pozwala połączyć przewody gruntowego wymiennika ciepła ze wspólnymi belkami kolektorowymi, zapewniając jednocześnie dostęp do zaworów odcinających każdą sekcję.

Produkt może być wykorzystywany w:

• instalacjach z dziesięcioma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących dziesięć niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła w budynkach wielorodzinnych
• układach geotermalnych obiektów usługowych, biurowych i komercyjnych
• instalacjach wymagających indywidualnego odcinania wielu sekcji gruntowego wymiennika ciepła

W rozbudowanych systemach dolnego źródła możliwość odizolowania pojedynczego obiegu pozwala ograniczyć zakres instalacji objętej czynnościami technicznymi. Ułatwia to identyfikację sekcji podczas kontroli, diagnostyki i wykonywania prac serwisowych.

Centralna obsługa dziesięciu obiegów – rozdzielacz PRAWTECH serii Z bez rotametrów

Rozdzielacze PRAWTECH serii Z zostały opracowane jako alternatywa dla modeli wyposażonych w przepływomierze liniowe. W konstrukcji zaworowej zastosowano mosiężne zawory kulowe na obu belkach kolektorowych, umożliwiające indywidualne otwieranie i zamykanie poszczególnych sekcji.

Rozdzielacz z zaworami 10-sekcyjny PRAWTECH nie posiada rotametrów i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu w l/min. Jego podstawową funkcją jest rozdział czynnika roboczego oraz odcinanie wybranych obiegów.

Jeżeli projekt instalacji wymaga równoważenia hydraulicznego na podstawie pomiaru przepływu, należy zastosować odpowiedni rozdzielacz z rotametrami lub dodatkową armaturę pomiarowo-regulacyjną.

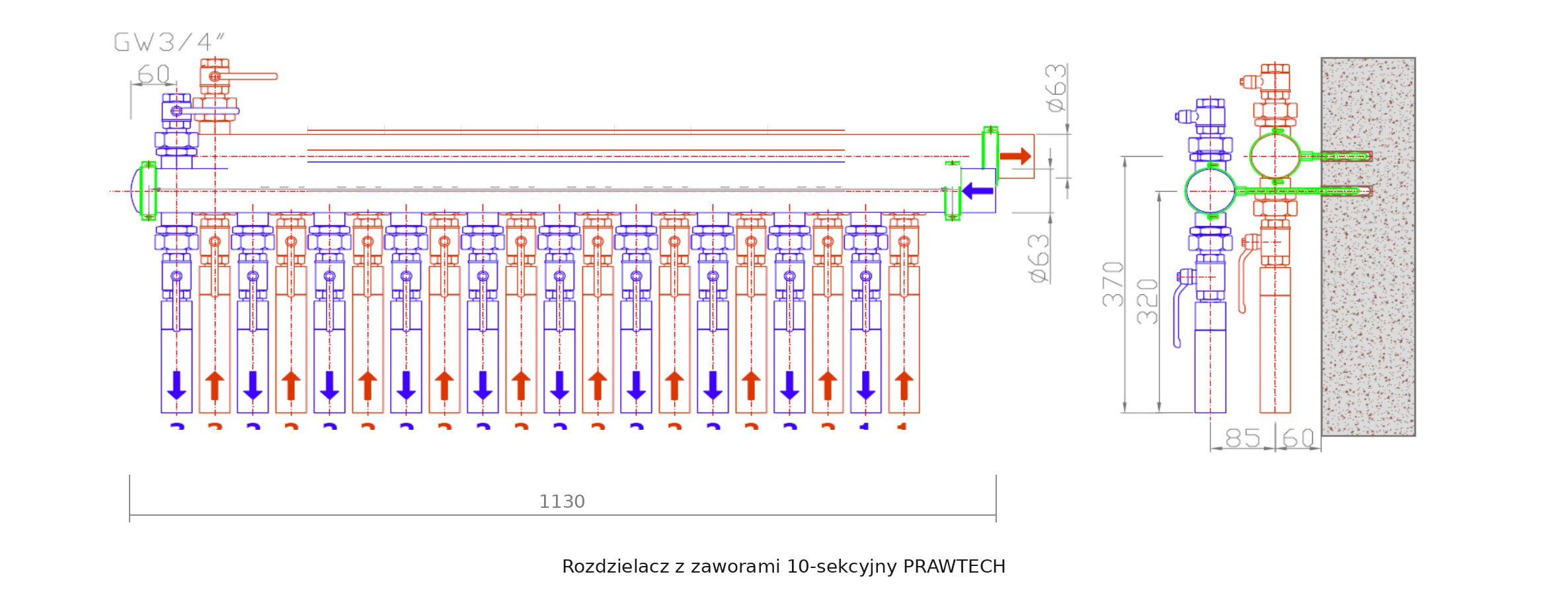

Konstrukcja rozdzielacza z zaworami 10-sekcyjnego PRAWTECH – belki PE100RC Ø90 mm

Podstawę konstrukcji stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, przeznaczone do transportu płynu niskokrzepnącego pomiędzy gruntowym wymiennikiem ciepła a instalacją pompy ciepła.

Standardowy model 10-sekcyjny posiada belki główne o średnicy 90 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co pozwala na uporządkowane rozmieszczenie przewodów i zaworów odcinających.

Na każdej belce znajduje się dziesięć odejść wyposażonych w mosiężne zawory kulowe 1". Belki zasilająca i powrotna tworzą wspólny układ hydrauliczny, umożliwiający rozdział oraz zbieranie czynnika roboczego z dziesięciu niezależnych obiegów.

Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia elementów odcinających do warunków montażowych. Producent przewiduje montaż belek w dwóch równoległych poziomach, z zachowaniem dostępu do zaworów i wyposażenia serwisowego.

20 mosiężnych zaworów kulowych 1" – indywidualne odcinanie dziesięciu sekcji

Rozdzielacz PRAWTECH 10-sekcyjny wyposażono w 20 mosiężnych zaworów kulowych 1", rozmieszczonych po dziesięć na każdej belce kolektorowej. Każdy obieg posiada osobny zawór na zasilaniu i powrocie, umożliwiający zamknięcie przepływu czynnika roboczego w wybranej sekcji.

Możliwość odizolowania pojedynczego obiegu jest szczególnie przydatna podczas diagnostyki dolnego źródła, wykonywania czynności konserwacyjnych oraz prac związanych z obsługą techniczną instalacji.

Zawory kulowe pełnią funkcję odcinającą. Nie zastępują przepływomierzy ani zaworów równoważących przeznaczonych do dokładnej regulacji hydraulicznej przepływu.

Parametry techniczne rozdzielacza z zaworami 10-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM104090
• Liczba sekcji: 10
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 20
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: płyn niskokrzepnący, np. wodny roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza z zaworami 10-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, dwadzieścia mosiężnych zaworów kulowych 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 10-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne mocowanie konstrukcji oraz swobodny dostęp do wszystkich zaworów odcinających i przyłączy serwisowych.

Przed rozpoczęciem instalacji należy sprawdzić nośność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz dostępność przestrzeni niezbędnej do wykonywania czynności eksploatacyjnych.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów instalacji.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 10-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one przeprowadzenie czynności związanych z przygotowaniem instalacji dolnego źródła do pierwszego uruchomienia.

Przed rozpoczęciem eksploatacji należy przeprowadzić płukanie obiegów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Indywidualne zawory kulowe umożliwiają odcinanie poszczególnych sekcji, co ułatwia organizację płukania i obsługi technicznej dziesięciu obiegów. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz szczelność połączeń instalacji.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 10-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Rodzaj i stężenie płynu należy dobrać zgodnie z dokumentacją projektową, uwzględniając warunki temperaturowe i hydrauliczne instalacji. Stosowanie odpowiednio przygotowanego medium pomaga zapewnić prawidłowe warunki eksploatacji dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 10-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi funkcjonalne rozwiązanie dla instalacji gruntowych pomp ciepła, w których konieczne jest połączenie dziesięciu niezależnych obiegów dolnego źródła oraz zapewnienie możliwości ich odcinania podczas obsługi technicznej.

Belki PE100RC Ø90 mm, dwadzieścia mosiężnych zaworów kulowych i zespoły napełniająco-odpowietrzające tworzą praktyczny układ hydrauliczny, ułatwiający montaż, uruchomienie i późniejsze serwisowanie instalacji geotermalnej.

Rozdzielacz z zaworami 10-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i wybierz rozwiązanie do profesjonalnej organizacji dziesięciu obiegów dolnego źródła pompy ciepła.
