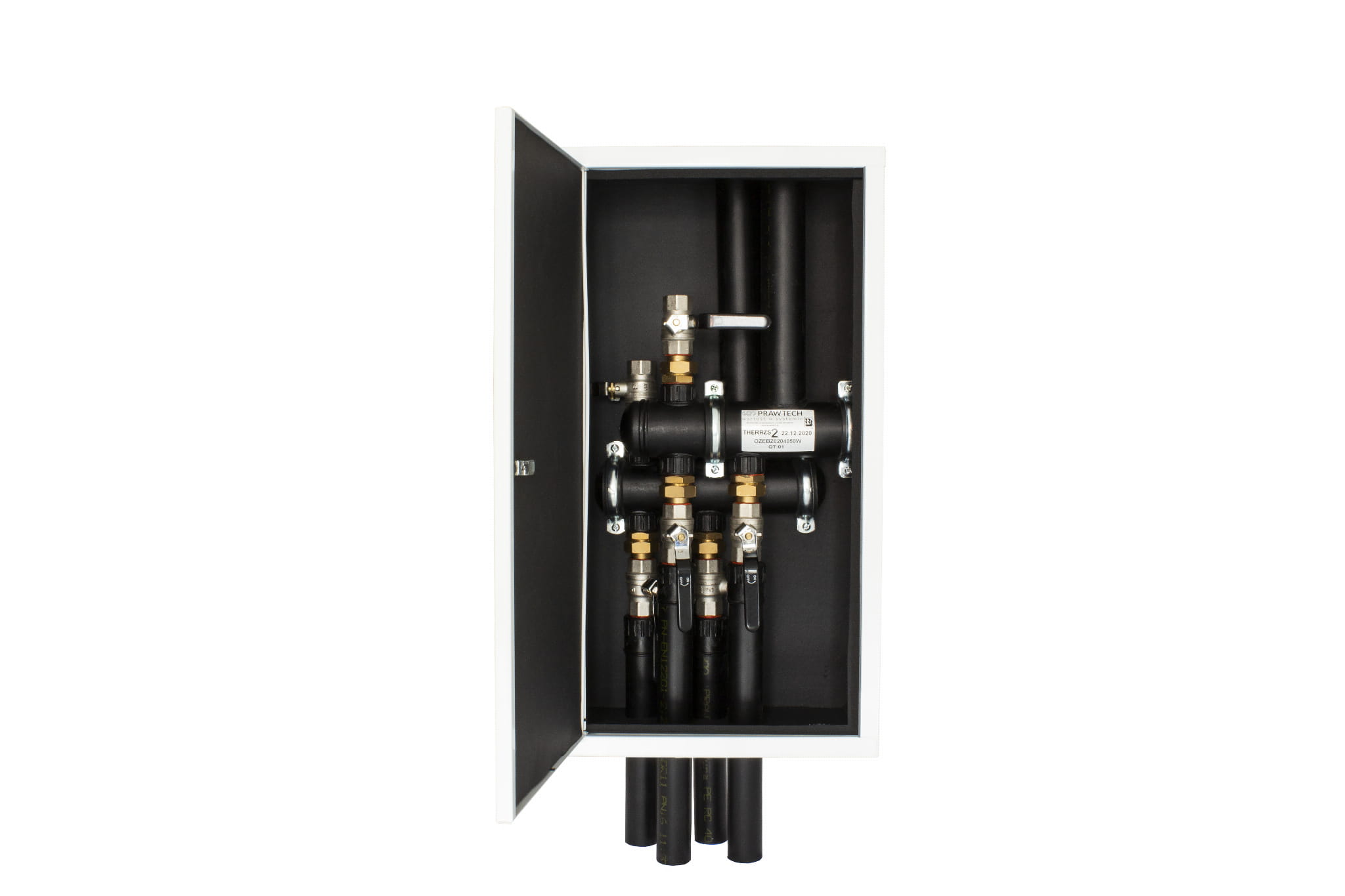

Szafka rozdzielaczowa 6-sekcyjna z zaworami Terra Box Z zewnętrzna

Szafka rozdzielaczowa 6-sekcyjna z zaworami PRAWTECH TERRA BOX Z zewnętrzna

Zewnętrzna szafka rozdzielaczowa TERRA BOX Z 6-sekcyjna przeznaczona jest do połączenia sześciu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Pozwala umieścić armaturę rozdzielającą poza budynkiem, ograniczając liczbę przewodów gruntowych wprowadzanych do pomieszczenia technicznego.

Model OZEBZM064063Z wyposażono w mosiężne zawory odcinające, przyłącza obiegów Ø40 mm oraz rury dobiegowe Ø63 mm. Zastosowanie sześciu sekcji umożliwia podłączenie rozbudowanego układu sond pionowych lub kolektora poziomego, natomiast izolowana obudowa zapewnia dostęp do elementów hydraulicznych bez konieczności demontażu instalacji.

Najważniejsze zalety szafki rozdzielaczowej TERRA BOX Z 6-sekcyjnej

• Sześć niezależnych obiegów – możliwość podłączenia sześciu sond pionowych lub pętli kolektora poziomego

• Mosiężna armatura odcinająca – niezależne zamykanie poszczególnych sekcji podczas prac eksploatacyjnych

• Rury dobiegowe Ø63 mm – zbiorcze połączenie sześciu obiegów z instalacją gruntowej pompy ciepła

• Przyłącza Ø40 mm – umożliwiają podłączenie przewodów poszczególnych obiegów dolnego źródła

• Zewnętrzna konstrukcja – montaż rozdzielacza na elewacji budynku

• Izolacja kauczukowa 9 mm – ogranicza wymianę ciepła pomiędzy wnętrzem obudowy a otoczeniem

• Sekcja techniczna GW ¾″ – ułatwia płukanie, napełnianie i odpowietrzanie instalacji

• Dostęp przez izolowane drzwiczki – umożliwia kontrolę armatury i połączeń hydraulicznych

Rozdzielacz sześciu obiegów dolnego źródła ciepła

W instalacjach gruntowych pomp ciepła wykorzystujących sześć niezależnych obiegów istotne jest prawidłowe połączenie przewodów zasilających i powrotnych oraz zapewnienie dostępu do armatury serwisowej.

Szafka TERRA BOX Z 6-sekcyjna stanowi wspólny punkt połączenia przewodów gruntowego wymiennika ciepła. Każdy obieg można odciąć za pomocą zaworów, co ułatwia prowadzenie prac związanych z uruchamianiem instalacji, kontrolą szczelności oraz konserwacją.

Wersja z zaworami przeznaczona jest do układów, w których nie przewidziano indywidualnego odczytu natężenia przepływu na rozdzielaczu. W odróżnieniu od serii TERRA BOX R nie jest wyposażona w rotametry.

Parametry techniczne szafki rozdzielaczowej 6-sekcyjnej TERRA BOX Z

• Rodzaj produktu: zewnętrzna szafka rozdzielaczowa z zaworami

• Liczba sekcji: 6

• Liczba obsługiwanych obiegów: 6

• Średnica przyłączy obiegów: Ø40 mm

• Średnica rur dobiegowych: Ø63 mm

• Rodzaj armatury: zawory odcinające

• Materiał armatury: mosiądz

• Rozstaw osiowy sekcji: 80 mm

• Sekcja techniczna: zawór kulowy odcinający GW ¾″

• Wyprowadzenie rur dobiegowych: z tylnej ściany obudowy

• Długość wyprowadzenia rur: 450 mm

• Izolacja ścian i drzwiczek: kauczuk o grubości 9 mm

• Miejsce montażu: zewnętrzna ściana budynku

• Sposób montażu: natynkowy lub wnękowy

• Przeznaczenie: dolne źródło gruntowych pomp ciepła

Wyposażenie standardowe szafki rozdzielaczowej z zaworami

• Rozdzielacz sześci sekcyjny – umożliwia połączenie sześciu niezależnych obiegów gruntowego wymiennika ciepła

• Mosiężne zawory odcinające – pozwalają indywidualnie zamykać poszczególne sekcje

• Przyłącza obiegów Ø40 mm – służą do podłączenia przewodów sond pionowych lub kolektorów poziomych

• Rury dobiegowe Ø63 mm – zapewniają zbiorcze połączenie rozdzielacza z instalacją pompy ciepła

• Sekcja techniczna z zaworem GW ¾″ – umożliwia płukanie, napełnianie i odpowietrzanie układu

• Izolowana obudowa zewnętrzna – osłania armaturę i ogranicza wymianę ciepła

• Drzwiczki z izolacją kauczukową – zapewniają dostęp do elementów hydraulicznych

Zastosowanie zewnętrznej szafki rozdzielaczowej 6-sekcyjnej

Instalacje z sześcioma sondami pionowymi

Szafka umożliwia podłączenie sześciu odwiertów gruntowego wymiennika ciepła do wspólnych przewodów dobiegowych. Niezależne zawory pozwalają odcinać wybrane sondy podczas kontroli, płukania i prac serwisowych.

Kolektory poziome z sześcioma pętlami

Model może obsługiwać układ poziomego kolektora gruntowego składający się z sześciu oddzielnych pętli. Rozdzielacz pozwala uporządkować przewody oraz zapewnia dostęp do armatury każdego obiegu w jednym miejscu.

Rozbudowane instalacje dolnego źródła

Sześć sekcji i rury dobiegowe Ø63 mm pozwalają zastosować szafkę w instalacjach wymagających większej liczby przyłączy. Dobór średnic i konfiguracji hydraulicznej powinien być zgodny z projektem dolnego źródła oraz wymaganiami zastosowanej pompy ciepła.

Rury dobiegowe Ø63 mm – połączenie z instalacją pompy ciepła

W modelu TERRA BOX Z 6-sekcyjnym przewody poszczególnych obiegów podłączane są do przyłączy Ø40 mm, natomiast połączenie zbiorcze realizowane jest przez rury dobiegowe Ø63 mm.

Przewody dobiegowe wyprowadzono z tylnej ściany szafki, prostopadle do powierzchni montażowej. Wystają poza obudowę na 450 mm, co należy uwzględnić podczas przygotowywania przejścia instalacyjnego przez ścianę budynku.

Takie rozwiązanie umożliwia prowadzenie przewodów zbiorczych do pomieszczenia technicznego, pozostawiając połączenia sześciu obiegów gruntowych i armaturę odcinającą w szafce zewnętrznej.

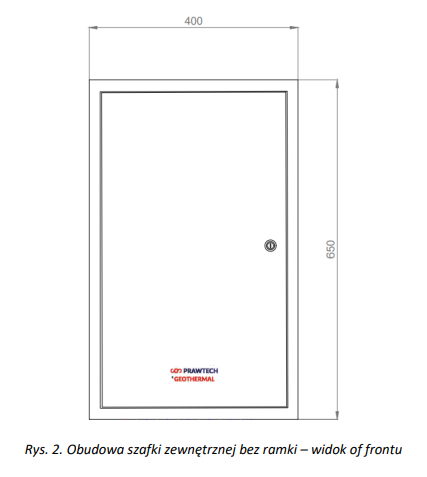

Montaż szafki TERRA BOX Z na zewnętrznej ścianie budynku

Szafka przeznaczona jest do montażu na elewacji budynku. Może być mocowana natynkowo lub instalowana we wnęce wykonanej w warstwie izolacji ściany.

Podczas przygotowywania miejsca montażu należy zapewnić odpowiednią przestrzeń dla obudowy, przewodów Ø63 mm oraz sześciu par przyłączy obiegów gruntowych.

Podstawowe wymagania montażowe:

• Stabilne zamocowanie szafki do odpowiednio przygotowanego podłoża

• Prawidłowe podłączenie sześciu obiegów Ø40 mm

• Wykonanie połączeń rur dobiegowych Ø63 mm z instalacją pompy ciepła

• Zachowanie dostępu do wszystkich zaworów odcinających

• Szczelne wykonanie połączeń hydraulicznych

• Odpowiednia izolacja przewodów dobiegowych

• Zastosowanie czynnika roboczego zabezpieczającego instalację przed zamarzaniem

• Przeprowadzenie próby szczelności przed uruchomieniem układu

Sekcja techniczna – płukanie, napełnianie i odpowietrzanie

Szafka TERRA BOX Z została wyposażona w sekcję techniczną z zaworem kulowym odcinającym GW ¾″. Umożliwia ona wykonywanie podstawowych czynności związanych z przygotowaniem dolnego źródła do pracy.

Dzięki możliwości niezależnego zamykania obiegów można prowadzić płukanie i napełnianie wybranych sekcji. Przy sześciu pętlach gruntowych ułatwia to organizację prac uruchomieniowych oraz późniejszą obsługę instalacji.

Wyposażenie opcjonalne szafki rozdzielaczowej TERRA BOX Z

Ramka montażowa – element przeznaczony do zabudowy szafki w warstwie izolacji elewacyjnej. Ułatwia wykończenie wnęki oraz estetyczne dopasowanie obudowy do powierzchni ściany budynku.

Dlaczego warto wybrać szafkę TERRA BOX Z 6-sekcyjną?

PRAWTECH TERRA BOX Z 6-sekcyjna umożliwia połączenie sześciu obiegów dolnego źródła w jednym, dostępnym z zewnątrz punkcie instalacji. Mosiężne zawory zapewniają indywidualne odcinanie sekcji, a przewody dobiegowe Ø63 mm umożliwiają zbiorcze podłączenie rozdzielacza do gruntowej pompy ciepła.

Izolowana obudowa, sekcja techniczna oraz możliwość montażu na elewacji sprawiają, że model stanowi praktyczne rozwiązanie dla rozbudowanych instalacji gruntowych wymienników ciepła.

Zamów zewnętrzną szafkę rozdzielaczową TERRA BOX Z 6-sekcyjną w OMEGA-PLAST!
