Sonda geotermalna ryflowana PN16 2x 40x3,7 191 m FUTURA LAMELA

Sonda geotermalna ryflowana PN16 2x 40x3,7 191 m FUTURA LAMELA PRAWTECH – do gruntowych pomp ciepła

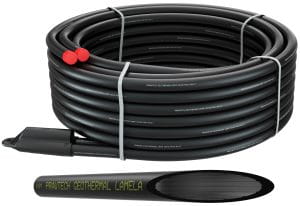

Sonda geotermalna ryflowana PN16 2x 40x3,7 191 m FUTURA LAMELA to pionowy wymiennik gruntowy przeznaczony do budowy dolnych źródeł gruntowych pomp ciepła. Wariant o długości 191 metrów został zaprojektowany z myślą o instalacjach wykorzystujących głębokie odwierty, w których istotne znaczenie mają trwałość przewodów, właściwy przepływ medium roboczego oraz efektywna wymiana energii cieplnej z gruntem.

Sonda składa się z dwóch przewodów z polietylenu PE100RC o wymiarach 40 × 3,7 mm, odpowiadających klasie ciśnieniowej PN16 oraz szeregowi wymiarowemu SDR11. Wewnętrzna powierzchnia rur została wyposażona w podłużne ryfle technologii LAMELA, które poprawiają warunki przekazywania ciepła pomiędzy medium roboczym a ściankami przewodów.

Dolną część wymiennika stanowi monolityczna głowica FUTURA wykonana z PE100RC. Jej klinowaty profil ułatwia wprowadzanie sondy do odwiertu, a zintegrowana konstrukcja zapewnia połączenie hydrauliczne obu przewodów.

Najważniejsze zalety sondy geotermalnej ryflowanej FUTURA LAMELA PN16 191 m

• Długość 191 m – możliwość zastosowania w głębokich odwiertach pionowych przewidzianych w projekcie dolnego źródła

• Technologia LAMELA – 15 podłużnych ryfli wykonanych na wewnętrznej powierzchni przewodów

• Poprawiona wymiana ciepła – co najmniej 14% wyższy współczynnik wnikania ciepła w porównaniu ze standardową sondą FUTURA według producenta

• Materiał PE100RC – podwyższona odporność na powolną propagację pęknięć

• Klasa ciśnieniowa PN16 – przewody 40 × 3,7 mm w szeregu SDR11

• Dwururowy układ hydrauliczny – przepływ medium do dolnej głowicy i jego powrót drugim przewodem

• Monolityczna głowica FUTURA – zintegrowane dolne połączenie o klinowatym profilu

• Fabryczne próby ciśnienia i przepływu – indywidualna kontrola każdego wyprodukowanego wymiennika

• Numer seryjny – identyfikacja sondy w dokumentacji montażowej i eksploatacyjnej

• Zastosowanie w ogrzewaniu i chłodzeniu – możliwość współpracy z odpowiednio zaprojektowanymi instalacjami gruntowych pomp ciepła

Parametry techniczne sondy geotermalnej ryflowanej PN16 2x 40x3,7 191 m FUTURA LAMELA

• Długość sondy: 191 m

• Rodzaj wymiennika: pionowy, dwururowy

• Liczba przewodów: 2

• Średnica zewnętrzna przewodów: 40 mm

• Grubość ścianki przewodów: 3,7 mm

• Klasa ciśnieniowa: PN16

• Szereg wymiarowy: SDR11

• Materiał przewodów: PE100RC

• Materiał głowicy: PE100RC

• Technologia przewodów: LAMELA

• Powierzchnia wewnętrzna przewodów: ryflowana

• Liczba ryfli: 15

• Rozmieszczenie ryfli: co 24°

• Konstrukcja głowicy: monolityczna

• Kształt głowicy: klinowaty

• Szerokość głowicy: 91 mm

• Wysokość głowicy: 81 mm

• Długość głowicy: 250 mm

• Zalecana temperatura medium roboczego: od 0°C do +30°C

• Maksymalna temperatura pracy materiału PE100RC: +40°C

• Medium robocze: odpowiednio dobrany płyn niskokrzepnący

• Rodzaj obiegu: zamknięty

• Sposób łączenia przewodów: zgrzewanie elektrooporowe

• Kontrola fabryczna: próby ciśnienia i przepływu

• Identyfikacja produktu: indywidualny numer seryjny

• Deklarowana żywotność: do 100 lat

Technologia LAMELA w sondzie geotermalnej PRAWTECH 191 m – skuteczniejsza wymiana ciepła dzięki ryflowaniu

Wymiana energii pomiędzy gruntem a medium roboczym zależy nie tylko od właściwości geologicznych podłoża, lecz również od konstrukcji przewodów tworzących pionowy wymiennik. W sondzie FUTURA LAMELA 191 m zastosowano rozwiązanie polegające na odpowiednim ukształtowaniu wewnętrznych powierzchni rur.

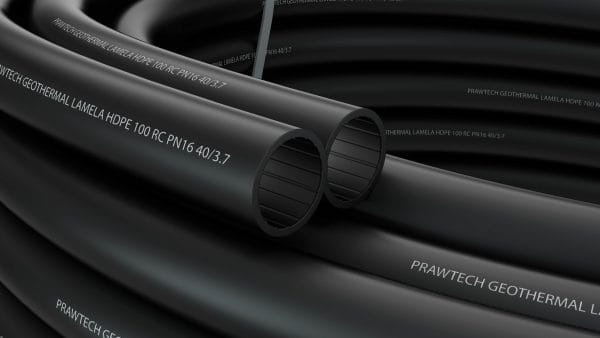

Każdy przewód posiada 15 podłużnych ryfli rozmieszczonych co 24°, które oddziałują na przepływ płynu w pobliżu ścianek. Dzięki temu zwiększa się intensywność przekazywania energii cieplnej pomiędzy medium roboczym a materiałem przewodu.

Zgodnie z dokumentacją PRAWTECH technologia LAMELA zapewnia co najmniej 14% wyższy współczynnik wnikania ciepła w porównaniu ze standardową sondą FUTURA wyposażoną w gładkie rury.

Wskazana poprawa dotyczy współczynnika wnikania ciepła i nie oznacza automatycznie wzrostu całkowitej mocy instalacji o 14%. Rzeczywiste parametry dolnego źródła zależą od właściwości gruntu, temperatury i rodzaju medium, natężenia przepływu oraz konfiguracji całego układu.

Wewnętrzne ryflowanie może również zwiększać opory hydrauliczne. W przypadku sondy o długości 191 m szczególnie ważne jest więc uwzględnienie strat ciśnienia przy doborze pompy obiegowej.

Monolityczna głowica FUTURA w sondzie geotermalnej PN16 191 m – konstrukcja i funkcja połączenia dolnego

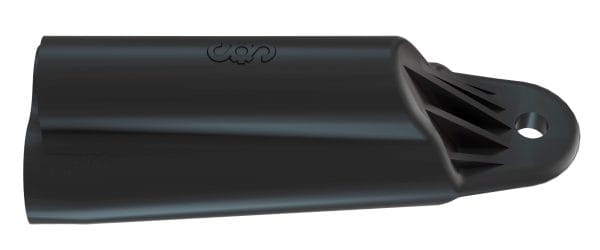

Sonda geotermalna FUTURA LAMELA została wyposażona w monolityczną głowicę wykonaną z polietylenu PE100RC, stanowiącą dolne połączenie hydrauliczne obu przewodów.

Głowica odpowiada za zmianę kierunku przepływu medium roboczego. Płyn doprowadzany jednym przewodem przepływa przez dolną część wymiennika, a następnie powraca drugim przewodem do instalacji pompy ciepła.

Element ma wymiary 91 × 81 × 250 mm i klinowaty profil dostosowany do wprowadzania sondy do odwiertu. Taka geometria ułatwia prowadzenie wymiennika podczas opuszczania na projektowaną głębokość.

Konstrukcja głowicy umożliwia współpracę z odpowiednio dobranymi akcesoriami montażowymi, takimi jak popychacz lub łącznik do obciążników. Elementy te należy dobierać osobno w zależności od warunków wykonania odwiertu i nie stanowią standardowego wyposażenia sondy.

Montaż sondy geotermalnej FUTURA LAMELA 191 m – wymagania dla głębokich odwiertów pionowych

Instalacja sondy o długości 191 metrów wymaga odpowiedniego przygotowania odwiertu oraz uwzględnienia warunków geologicznych, parametrów technicznych wymiennika i wymagań projektowych.

Przed rozpoczęciem montażu należy przeprowadzić kontrolę wizualną przewodów i głowicy, sprawdzić oznaczenia identyfikacyjne oraz wykonać wymagane próby szczelności i drożności.

Każda sonda FUTURA LAMELA przechodzi fabryczne próby ciśnienia i przepływu. Kontrola producenta nie zastępuje jednak badań wymaganych podczas instalacji oraz po umieszczeniu wymiennika w odwiercie.

Podłączenie sondy do pozostałych elementów dolnego źródła wykonuje się z wykorzystaniem właściwie dobranych kształtek elektrooporowych, zgodnych z wymaganiami norm PN-EN 1555-3 oraz PN-EN 12201-3.

Podczas projektowania i montażu należy uwzględnić:

• Głębokość i średnicę projektowanego odwiertu

• Warunki geologiczne i właściwości cieplne gruntu

• Technologię wypełnienia przestrzeni odwiertu

• Rodzaj i temperaturę medium roboczego

• Opory hydrauliczne ryflowanych przewodów

• Wymagane natężenie przepływu

• Parametry pompy obiegowej dolnego źródła

• Rozmieszczenie odwiertów w przypadku instalacji wielosondowej

Producent nie dopuszcza stosowania sond na terenach osuwiskowych ani obszarach występowania szkód górniczych.

Zastosowanie sondy geotermalnej ryflowanej FUTURA LAMELA 191 m w instalacjach gruntowych pomp ciepła

Sonda FUTURA LAMELA 191 m znajduje zastosowanie w projektowanych indywidualnie dolnych źródłach gruntowych pomp ciepła, w których wymagane jest wykonanie głębokich odwiertów pionowych.

Długość wymiennika pozwala uwzględnić go w instalacjach o zróżnicowanym zapotrzebowaniu energetycznym, pod warunkiem prawidłowego doboru parametrów całego układu.

Typowe zastosowania obejmują:

• Pionowe dolne źródła gruntowych pomp ciepła

• Instalacje ogrzewania budynków jednorodzinnych

• Systemy grzewcze i chłodnicze budynków wielorodzinnych

• Instalacje dolnego źródła dla obiektów usługowych

• Systemy geotermalne budynków biurowych i komercyjnych

• Wieloodwiertowe pola pionowych wymienników gruntowych

• Zamknięte obiegi wykorzystujące odpowiednio dobrane płyny niskokrzepnące

Dobór liczby i długości sond powinien wynikać z obliczeń projektowych uwzględniających zapotrzebowanie energetyczne budynku, właściwości cieplne gruntu oraz charakterystykę pracy pompy ciepła.

Długość sondy 191 m nie określa samodzielnie mocy cieplnej odwiertu, ponieważ rzeczywista wydajność dolnego źródła zależy od warunków lokalnych i parametrów całej instalacji.

Zamów sondę geotermalną ryflowaną FUTURA LAMELA PN16 2x 40x3,7 191 m w OMEGA-PLAST.
