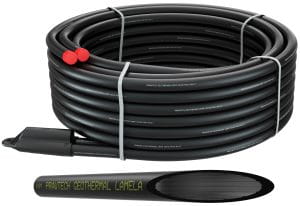

Sonda geotermalna ryflowana PN12,5 2x 40x3,0 71 m FUTURA LAMELA

Sonda geotermalna ryflowana PN12,5 2x 40x3,0 71 m FUTURA LAMELA PRAWTECH – do gruntowych pomp ciepła

Sonda geotermalna ryflowana PN12,5 2x 40x3,0 71 m FUTURA LAMELA to pionowy wymiennik gruntowy przeznaczony do budowy dolnych źródeł gruntowych pomp ciepła. Model o długości 71 metrów umożliwia wymianę energii cieplnej z gruntem za pośrednictwem medium roboczego krążącego w zamkniętym obiegu. Może stanowić element pojedynczej instalacji lub większego systemu obejmującego kilka odwiertów pionowych.

Wymiennik składa się z dwóch przewodów wykonanych z polietylenu PE100RC o średnicy zewnętrznej 40 mm i grubości ścianki 3,0 mm. Konstrukcja odpowiada klasie ciśnieniowej PN12,5 oraz szeregowi wymiarowemu SDR13,6.

Charakterystyczną cechą sondy FUTURA LAMELA jest specjalnie ukształtowana wewnętrzna powierzchnia przewodów. Zastosowane ryflowanie poprawia warunki przekazywania ciepła pomiędzy medium roboczym a ściankami rur, stanowiąc alternatywę dla standardowych wymienników z gładkimi przewodami.

Dolną część sondy tworzy monolityczna głowica FUTURA z PE100RC, która łączy oba przewody i umożliwia zmianę kierunku przepływu medium.

Najważniejsze zalety sondy geotermalnej ryflowanej FUTURA LAMELA PN12,5 71 m

• Długość 71 m – możliwość zastosowania w odpowiednio zaprojektowanych pionowych odwiertach geotermalnych

• Technologia LAMELA – wewnętrzne ryflowanie przewodów wspomagające przekazywanie energii cieplnej

• 15 podłużnych ryfli – równomierne rozmieszczenie co 24° na wewnętrznych powierzchniach rur

• Co najmniej 14% wyższy współczynnik wnikania ciepła – wartość deklarowana przez producenta względem standardowej sondy FUTURA

• Polietylen PE100RC – podwyższona odporność na powolną propagację pęknięć

• Klasa PN12,5 – konstrukcja przewodów dostosowana do projektowanych parametrów ciśnieniowych instalacji

• Szereg SDR13,6 – przewody o wymiarach 40 × 3,0 mm

• Monolityczna głowica FUTURA – zintegrowane połączenie hydrauliczne obu przewodów

• Klinowaty profil głowicy – geometria ułatwiająca wprowadzanie wymiennika do odwiertu

• Fabryczna kontrola jakości – indywidualne próby ciśnienia i przepływu każdej sondy

• Numer seryjny – możliwość identyfikacji produktu podczas montażu i eksploatacji

• Zastosowanie w ogrzewaniu i chłodzeniu – współpraca z odpowiednio zaprojektowanymi instalacjami gruntowych pomp ciepła

Parametry techniczne sondy geotermalnej ryflowanej PN12,5 2x 40x3,0 71 m FUTURA LAMELA

• Długość sondy: 71 m

• Rodzaj wymiennika: pionowy, dwururowy

• Liczba przewodów: 2

• Średnica zewnętrzna przewodów: 40 mm

• Grubość ścianki przewodów: 3,0 mm

• Klasa ciśnieniowa: PN12,5

• Szereg wymiarowy: SDR13,6

• Materiał przewodów: PE100RC

• Materiał głowicy: PE100RC

• Technologia przewodów: LAMELA

• Rodzaj powierzchni wewnętrznej: ryflowana

• Liczba ryfli: 15

• Rozmieszczenie ryfli: co 24°

• Konstrukcja głowicy: monolityczna

• Profil głowicy: klinowaty

• Szerokość głowicy: 91 mm

• Wysokość głowicy: 81 mm

• Długość głowicy: 250 mm

• Zalecana temperatura medium roboczego: od 0°C do +30°C

• Maksymalna temperatura pracy materiału PE100RC: +40°C

• Medium robocze: odpowiednio dobrany płyn niskokrzepnący

• Rodzaj obiegu: zamknięty

• Technologia podłączenia do instalacji: zgrzewanie elektrooporowe

• Kontrola fabryczna: próby ciśnienia i przepływu

• Identyfikacja produktu: indywidualny numer seryjny

• Deklarowana żywotność: do 100 lat

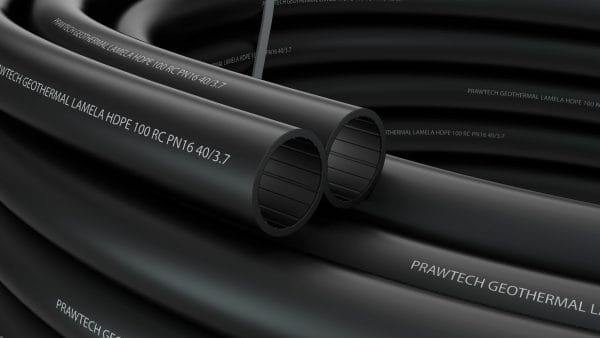

Technologia ryflowania LAMELA w sondzie geotermalnej 71 m – poprawa wymiany ciepła

W pionowych wymiennikach gruntowych energia cieplna przekazywana jest pomiędzy otaczającym gruntem a medium roboczym przepływającym wewnątrz przewodów. Na intensywność tego procesu wpływają właściwości materiału rur, temperatura płynu, natężenie przepływu oraz geometria powierzchni mającej kontakt z medium.

W sondzie FUTURA LAMELA 71 m zastosowano 15 podłużnych ryfli rozmieszczonych co 24°. Specjalnie ukształtowana wewnętrzna powierzchnia przewodów oddziałuje na warunki przepływu medium przy ściankach rur, wspomagając przekazywanie energii cieplnej.

Zgodnie z dokumentacją techniczną PRAWTECH technologia LAMELA zapewnia co najmniej 14% wyższy współczynnik wnikania ciepła pomiędzy medium roboczym a wewnętrzną powierzchnią przewodu w porównaniu ze standardową sondą FUTURA wyposażoną w gładkie rury.

Wskazana wartość dotyczy współczynnika wnikania ciepła, a nie całkowitej mocy instalacji. Rzeczywista wydajność dolnego źródła zależy również od właściwości gruntu, temperatury medium, warunków przepływu oraz konfiguracji odwiertów.

Wewnętrzne ryflowanie może zwiększać opory hydrauliczne przewodów. Dlatego przy doborze sondy 71 m należy uwzględnić charakterystykę przepływu, rodzaj płynu niskokrzepnącego oraz wymagane parametry pompy obiegowej.

Przewody PE100RC 40 × 3,0 mm w sondzie FUTURA LAMELA PN12,5 SDR13,6

Wariant FUTURA LAMELA o długości 71 m wykorzystuje dwa przewody o średnicy zewnętrznej 40 mm i grubości ścianki 3,0 mm. Odpowiadają one szeregowi SDR13,6 i klasie ciśnieniowej PN12,5.

Zastosowany polietylen PE100RC charakteryzuje się podwyższoną odpornością na powolną propagację pęknięć. Jest to istotna właściwość w przypadku przewodów instalowanych na stałe pod powierzchnią gruntu, gdzie dostęp do wymiennika po zakończeniu prac montażowych jest ograniczony.

W porównaniu z przewodami PN16 o wymiarach 40 × 3,7 mm wariant PN12,5 ma cieńszą ściankę i inną geometrię wewnętrzną. Różnice te należy uwzględnić podczas projektowania instalacji, zwłaszcza przy obliczaniu strat ciśnienia i doborze parametrów przepływu.

Wybór odpowiedniej klasy ciśnieniowej powinien wynikać z wymagań projektowych oraz przewidywanych warunków eksploatacji dolnego źródła.

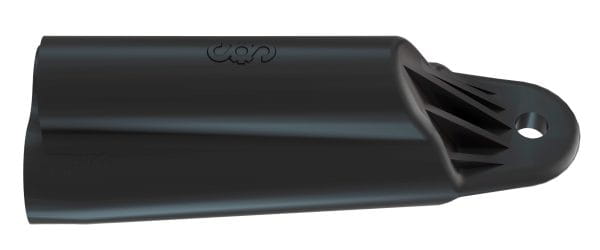

Monolityczna głowica FUTURA w sondzie geotermalnej PN12,5 71 m – konstrukcja dolnego połączenia

Dolne połączenie sondy stanowi monolityczna głowica FUTURA wykonana z polietylenu PE100RC. Element ten odpowiada za hydrauliczne połączenie dwóch przewodów oraz zmianę kierunku przepływu medium roboczego.

Podczas pracy instalacji płyn przepływa pierwszym przewodem w kierunku dna odwiertu, następnie przechodzi przez głowicę i powraca drugim przewodem do instalacji pompy ciepła.

Głowica ma klinowaty profil i następujące wymiary:

• Szerokość: 91 mm

• Wysokość: 81 mm

• Długość: 250 mm

Kształt głowicy ułatwia prowadzenie wymiennika podczas opuszczania do pionowego odwiertu. Monolityczna konstrukcja zapewnia zintegrowane połączenie dolne bez konieczności wykonywania dodatkowego złącza hydraulicznego na dnie otworu.

W zależności od przyjętej technologii montażowej można zastosować odpowiednio dobrany popychacz lub łącznik do obciążników. Akcesoria te dobiera się oddzielnie i nie stanowią standardowego wyposażenia sondy.

Montaż sondy geotermalnej FUTURA LAMELA 71 m – przygotowanie odwiertu i kontrola szczelności

Prawidłowa instalacja sondy o długości 71 metrów wymaga odpowiedniego przygotowania odwiertu, uwzględnienia lokalnych warunków geologicznych oraz zastosowania technologii montażowej zgodnej z projektem dolnego źródła.

Przed rozpoczęciem opuszczania wymiennika należy przeprowadzić kontrolę wizualną przewodów i głowicy, sprawdzić oznaczenia identyfikacyjne oraz wykonać wymagane próby ciśnienia i przepływu.

Każda sonda FUTURA LAMELA przechodzi fabryczne badania ciśnieniowe i przepływowe. Kontrola producenta nie zastępuje jednak prób wykonywanych na etapie montażu i odbioru instalacji.

Podczas realizacji dolnego źródła należy uwzględnić:

• Zgodność głębokości i średnicy odwiertu z dokumentacją projektową

• Warunki geologiczne na całej długości otworu

• Zabezpieczenie przewodów przed uszkodzeniami mechanicznymi

• Prawidłowe wprowadzenie głowicy i przewodów do odwiertu

• Właściwe wykonanie wypełnienia przestrzeni odwiertu

• Kontrolę szczelności obiegu

• Dobór odpowiedniego płynu niskokrzepnącego

• Uwzględnienie oporów hydraulicznych przewodów ryflowanych

• Poprawne wykonanie połączeń elektrooporowych

• Odpowietrzenie instalacji przed uruchomieniem

Do podłączenia sondy stosuje się odpowiednio dobrane kształtki elektrooporowe zgodne z wymaganiami norm PN-EN 1555-3 oraz PN-EN 12201-3.

Zgodnie z ograniczeniami producenta sondy nie należy stosować na terenach osuwiskowych ani obszarach występowania szkód górniczych.

Zastosowanie sondy geotermalnej ryflowanej FUTURA LAMELA 71 m w instalacjach pomp ciepła

Sonda geotermalna FUTURA LAMELA PN12,5 71 m znajduje zastosowanie w pionowych systemach wymiany ciepła z gruntem, które współpracują z gruntowymi pompami ciepła.

Długość 71 m umożliwia uwzględnienie wymiennika w projektach obejmujących pojedynczy odwiert lub instalacje wielosondowe. Ostateczna liczba i długość sond powinny wynikać z zapotrzebowania energetycznego budynku oraz właściwości cieplnych gruntu.

Przykładowe zastosowania:

• Dolne źródła gruntowych pomp ciepła w budynkach jednorodzinnych

• Instalacje wymiany energii cieplnej z gruntem

• Systemy ogrzewania wykorzystujące pionowe odwierty geotermalne

• Instalacje chłodzenia współpracujące z gruntowymi pompami ciepła

• Wieloodwiertowe pola pionowych wymienników gruntowych

• Zamknięte obiegi z odpowiednio dobranym płynem niskokrzepnącym

• Instalacje dolnego źródła w budynkach mieszkalnych i usługowych

Dobór sondy powinien uwzględniać właściwości gruntu, charakterystykę pompy ciepła, wymagane natężenie przepływu oraz parametry hydrauliczne całego układu.

Długość sondy 71 m nie określa samodzielnie mocy cieplnej dolnego źródła. Rzeczywista wydajność zależy od warunków geologicznych, konfiguracji odwiertów oraz sposobu zaprojektowania instalacji.

Zamów sondę geotermalną ryflowaną PN12,5 2x 40x3,0 71 m FUTURA LAMELA w OMEGA-PLAST.
