Rozdzielacz z zaworami 8-sekcyjny PRAWTECH

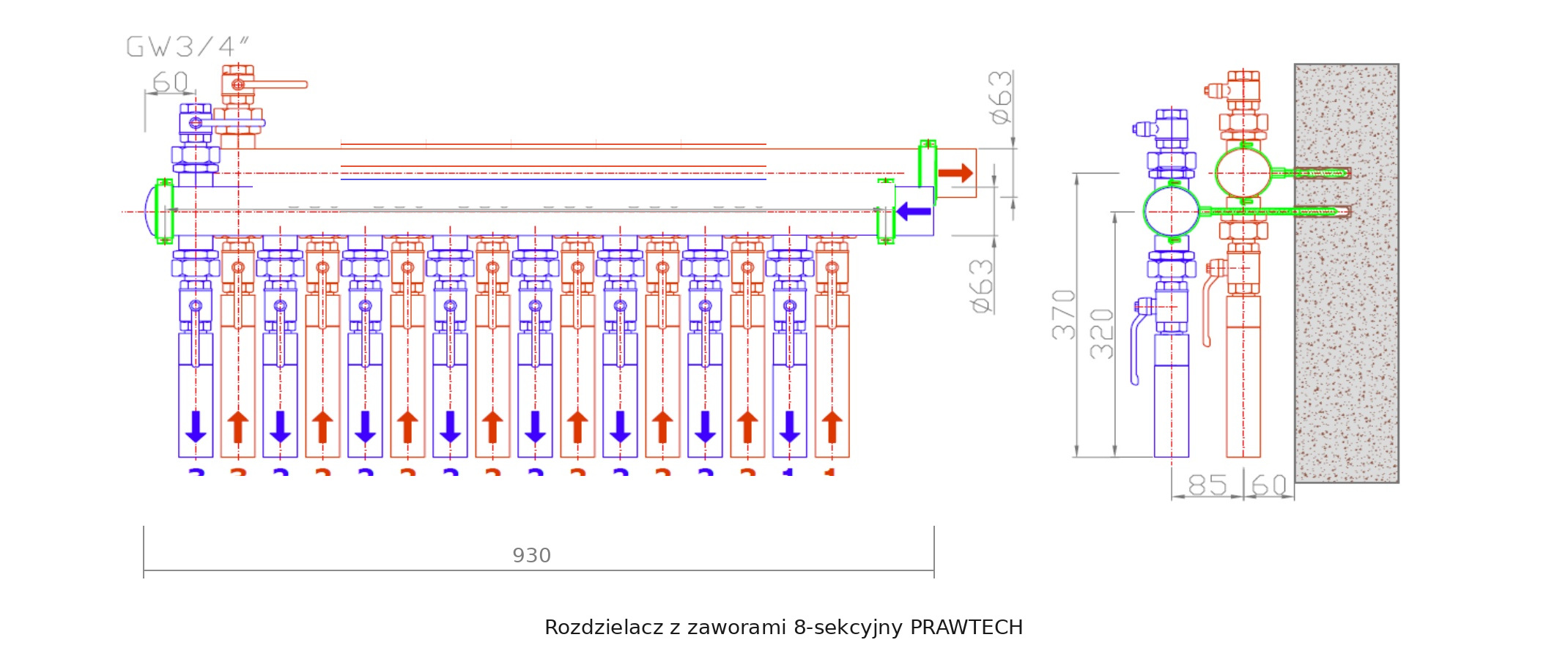

Rozdzielacz z zaworami 8-sekcyjny PRAWTECH

W instalacjach gruntowych pomp ciepła obejmujących wiele sond geotermalnych istotne znaczenie ma odpowiednie połączenie przewodów dolnego źródła oraz zapewnienie dostępu do armatury odcinającej poszczególne obiegi. Rozdzielacz z zaworami 8-sekcyjny PRAWTECH umożliwia skupienie ośmiu niezależnych sekcji gruntowego wymiennika ciepła w jednym układzie kolektorowym, ułatwiając organizację instalacji i jej późniejszą obsługę techniczną.

Model należy do serii Z PRAWTECH, przeznaczonej do systemów, w których wymagane jest indywidualne odcinanie obiegów bez zastosowania rotametrów. Rozdzielacz posiada 16 mosiężnych zaworów kulowych 1", rozmieszczonych po osiem na belkach zasilającej i powrotnej. Każda sekcja może zostać odizolowana z obu stron, co pozwala wykonywać czynności serwisowe dotyczące wybranego obiegu bez konieczności odcinania wszystkich pozostałych sekcji na rozdzielaczu.

Podstawę konstrukcji stanowią dwie belki kolektorowe z polietylenu PE100RC o średnicy Ø90 mm, wyposażone w odejścia sekcyjne Ø40 mm. Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w gruntowych pompach ciepła, a jego standardowe wyposażenie obejmuje również zespoły napełniająco-odpowietrzające 1" oraz elementy montażowe.

Najważniejsze zalety rozdzielacza z zaworami 8-sekcyjnego PRAWTECH

• Osiem niezależnych sekcji hydraulicznych – połączenie wielu obiegów gruntowych w jednym punkcie instalacji
• Możliwość selektywnego odcinania obiegów – indywidualne zamykanie każdej sekcji na belce zasilającej i powrotnej
• Ułatwiona diagnostyka dolnego źródła – możliwość hydraulicznego odizolowania wybranego obiegu podczas kontroli instalacji
• Belki kolektorowe PE100RC Ø90 mm – konstrukcja przeznaczona do wielosekcyjnych instalacji geotermalnych
• Przejrzysta organizacja przewodów – rozstaw osiowy sekcji 100 mm ułatwiający rozmieszczenie przyłączy
• Odporność materiałowa PE100RC – tworzywo odpowiednie do pracy z płynami niskokrzepnącymi
• Możliwość płukania i odpowietrzania instalacji – ułatwione przygotowanie dolnego źródła do uruchomienia
• Maksymalne ciśnienie robocze 10 bar – parametry dostosowane do instalacji gruntowych pomp ciepła
• Uniwersalność montażu – możliwość instalacji naściennej lub w odpowiednio zaprojektowanej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 8-sekcyjnego w systemach gruntowych pomp ciepła

Rozdzielacz 8-sekcyjny przeznaczony jest do dolnych źródeł ciepła, w których gruntowy wymiennik został podzielony na osiem niezależnych obiegów. Każda sekcja rozdzielacza stanowi punkt połączenia przewodów zasilających i powrotnych, umożliwiając transport płynu niskokrzepnącego pomiędzy gruntem a instalacją pompy ciepła.

Produkt może być stosowany między innymi w:

• instalacjach z ośmioma pionowymi sondami geotermalnymi
• systemach dolnego źródła z ośmioma niezależnymi obiegami gruntowymi
• instalacjach pomp ciepła obsługujących budynki wielorodzinne
• układach geotermalnych obiektów usługowych, biurowych i użytkowych
• instalacjach wymagających niezależnego odcinania wielu sekcji gruntowego wymiennika ciepła

W przypadku instalacji wykorzystujących kilka grup sond geotermalnych rozdzielacz pozwala uporządkować połączenia hydrauliczne i zapewnić dostęp do zaworów poszczególnych obiegów. Ułatwia to identyfikację sekcji podczas przeglądów, kontroli szczelności oraz prac związanych z obsługą techniczną dolnego źródła.

Rozdzielacz PRAWTECH serii Z – czym różni się od rozdzielacza z rotametrami?

Rozdzielacze geotermalne PRAWTECH występują w różnych konfiguracjach wyposażenia, dostosowanych do wymagań projektowych instalacji dolnego źródła. W serii Z zastosowano zawory kulowe na obu belkach kolektorowych, natomiast w serii R jedna z belek wyposażona jest w przepływomierze liniowe.

Rozdzielacz z zaworami 8-sekcyjny PRAWTECH nie posiada rotametrów i nie umożliwia pomiaru ani precyzyjnej regulacji natężenia przepływu w l/min. Jego podstawową funkcją jest rozdział czynnika roboczego oraz indywidualne odcinanie obiegów.

Wybór odpowiedniego rodzaju rozdzielacza powinien wynikać z dokumentacji projektowej instalacji. Jeżeli wymagane jest równoważenie hydrauliczne na podstawie wskazań przepływu, należy zastosować rozwiązanie wyposażone w odpowiednią armaturę pomiarowo-regulacyjną.

Konstrukcja rozdzielacza z zaworami 8-sekcyjnego PRAWTECH – belki PE100RC Ø90 mm

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC, przeznaczonych do transportu płynu niskokrzepnącego w instalacjach dolnego źródła gruntowych pomp ciepła.

Model 8-sekcyjny wyposażono w belki główne o średnicy 90 mm oraz odejścia sekcyjne Ø40 mm. Zastosowanie belek Ø90 mm odpowiada standardowej konfiguracji producenta dla rozdzielaczy serii Z od siedmiu sekcji.

Rozstaw osiowy sąsiednich sekcji wynosi 100 mm. Każda belka posiada osiem odejść wyposażonych w mosiężne zawory kulowe, co umożliwia indywidualne odcinanie obiegów zarówno od strony zasilania, jak i powrotu.

Połączenia rozłączne skręcane umożliwiają dostosowanie ustawienia elementów odcinających do warunków montażowych. Belki kolektorowe należy instalować w dwóch równoległych poziomach, zapewniając dostęp do zaworów oraz wyposażenia serwisowego.

16 zaworów kulowych 1" – kontrola odcinania ośmiu obiegów geotermalnych

Rozdzielacz PRAWTECH 8-sekcyjny posiada 16 mosiężnych zaworów kulowych 1". Na każdej belce znajduje się osiem zaworów, dzięki czemu każdy obieg wyposażony jest w dwa niezależne punkty odcięcia.

Takie rozwiązanie pozwala odizolować wybraną sekcję od wspólnego układu hydraulicznego. Ma to znaczenie podczas wykonywania czynności serwisowych, sprawdzania poszczególnych obiegów oraz prac związanych z konserwacją instalacji dolnego źródła.

Możliwość selektywnego zamykania obiegów pozwala ograniczyć zakres instalacji objętej pracami technicznymi. Należy jednak pamiętać, że zawory kulowe nie służą do dokładnego równoważenia hydraulicznego i nie zastępują rotametrów.

Parametry techniczne rozdzielacza z zaworami 8-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM084090
• Liczba sekcji: 8
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 16
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: płyn niskokrzepnący, np. wodny roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza z zaworami 8-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, szesnaście mosiężnych zaworów kulowych 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 8-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne mocowanie konstrukcji oraz dostęp do wszystkich zaworów i przyłączy serwisowych.

Przed rozpoczęciem instalacji należy sprawdzić nośność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz dostępność przestrzeni potrzebnej do wykonywania czynności eksploatacyjnych.

Belki zasilająca i powrotna powinny być zamontowane w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów instalacji.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 8-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one przeprowadzenie czynności związanych z przygotowaniem instalacji dolnego źródła do pierwszego uruchomienia.

Przed rozpoczęciem eksploatacji należy przeprowadzić płukanie obiegów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Indywidualne zawory kulowe umożliwiają odcinanie poszczególnych sekcji, co ułatwia organizację płukania i obsługi technicznej ośmiu obiegów. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz szczelność połączeń instalacji.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 8-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Rodzaj i stężenie płynu należy dobrać zgodnie z dokumentacją projektową, uwzględniając warunki temperaturowe i hydrauliczne instalacji. Stosowanie odpowiednio przygotowanego medium pomaga zapewnić prawidłowe warunki eksploatacji dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 8-sekcyjny PRAWTECH?

W instalacjach gruntowych pomp ciepła obejmujących wiele obiegów szczególnego znaczenia nabiera możliwość uporządkowania połączeń hydraulicznych i zapewnienia dostępu do armatury odcinającej każdą sekcję.

Rozdzielacz PRAWTECH 8-sekcyjny z belkami PE100RC Ø90 mm i szesnastoma zaworami kulowymi umożliwia połączenie ośmiu obiegów dolnego źródła w jednym układzie kolektorowym oraz ich niezależne odcinanie podczas obsługi technicznej.

Rozdzielacz z zaworami 8-sekcyjny PRAWTECH – wybierz w OMEGA-PLAST rozwiązanie do profesjonalnej organizacji ośmiu obiegów geotermalnych.
