Rozdzielacz z zaworami 7-sekcyjny PRAWTECH

Rozdzielacz z zaworami 7-sekcyjny PRAWTECH

Rozdzielacz z zaworami 7-sekcyjny PRAWTECH to specjalistyczny element hydrauliczny przeznaczony do instalacji dolnego źródła gruntowych pomp ciepła, w których konieczne jest połączenie siedmiu niezależnych obiegów geotermalnych. Umożliwia rozprowadzenie płynu niskokrzepnącego pomiędzy poszczególne sekcje wymiennika gruntowego oraz zebranie czynnika powracającego do wspólnego układu hydraulicznego.

Wariant 7-sekcyjny stanowi ważny etap w typoszeregu PRAWTECH serii Z. W porównaniu z mniejszymi modelami, wyposażonymi w belki Ø63 mm, zastosowano w nim belki kolektorowe PE100RC o zwiększonej średnicy Ø90 mm. Konstrukcja umożliwia połączenie większej liczby obiegów dolnego źródła, przy zachowaniu niezależnego dostępu do armatury odcinającej każdej sekcji.

Rozdzielacz posiada 14 mosiężnych zaworów kulowych 1", rozmieszczonych po siedem na belkach zasilającej i powrotnej. Dzięki temu każdy obieg może zostać odizolowany od pozostałej części instalacji, co ułatwia wykonywanie czynności konserwacyjnych, diagnostycznych i serwisowych. Całość uzupełniają odejścia sekcyjne Ø40 mm, zespoły napełniająco-odpowietrzające oraz elementy montażowe.

Najważniejsze zalety rozdzielacza z zaworami 7-sekcyjnego PRAWTECH

• Siedem niezależnych obiegów geotermalnych – możliwość połączenia siedmiu sekcji gruntowego wymiennika ciepła w jednym układzie hydraulicznym
• Zwiększona średnica belek Ø90 mm – konstrukcja dostosowana do wariantu z większą liczbą obiegów dolnego źródła
• Indywidualne odcinanie każdej sekcji – możliwość odizolowania wybranego obiegu na zasilaniu i powrocie
• Wygodniejsza organizacja prac serwisowych – dostęp do armatury odcinającej poszczególne sekcje instalacji
• Wytrzymała konstrukcja PE100RC – materiał przeznaczony do zastosowań w instalacjach geotermalnych
• Uporządkowane rozmieszczenie odejść – rozstaw osiowy 100 mm ułatwiający prowadzenie przewodów dolnego źródła
• Współpraca z płynami niskokrzepnącymi – przystosowanie do odpowiednio dobranych roztworów glikolu
• Ciśnienie robocze do 10 bar – parametry odpowiednie do instalacji gruntowych pomp ciepła
• Różne możliwości montażowe – instalacja naścienna lub w odpowiednio przygotowanej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 7-sekcyjnego w instalacjach geotermalnych

Rozdzielacz 7-sekcyjny PRAWTECH przeznaczony jest do instalacji gruntowych pomp ciepła, w których dolne źródło składa się z siedmiu niezależnych obiegów hydraulicznych. Pozwala połączyć przewody gruntowego wymiennika ciepła we wspólnym punkcie, zachowując możliwość indywidualnego odcinania każdej sekcji.

Produkt znajduje zastosowanie między innymi w:

• instalacjach z siedmioma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących siedem niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła w budynkach mieszkalnych i wielorodzinnych
• układach geotermalnych obsługujących obiekty usługowe i użytkowe
• instalacjach wymagających indywidualnego odcinania obiegów podczas diagnostyki i prac technicznych

W instalacjach obejmujących większą liczbę obiegów gruntowych możliwość odizolowania pojedynczej sekcji ułatwia organizację czynności eksploatacyjnych. Rozdzielacz pozwala oddzielić wybrany obieg od pozostałej części układu hydraulicznego, co jest przydatne podczas kontroli instalacji oraz wykonywania prac serwisowych.

Rozdzielacz serii Z nie posiada rotametrów i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu. W instalacjach wymagających pomiaru przepływu w l/min należy zastosować odpowiednio wyposażony rozdzielacz z przepływomierzami.

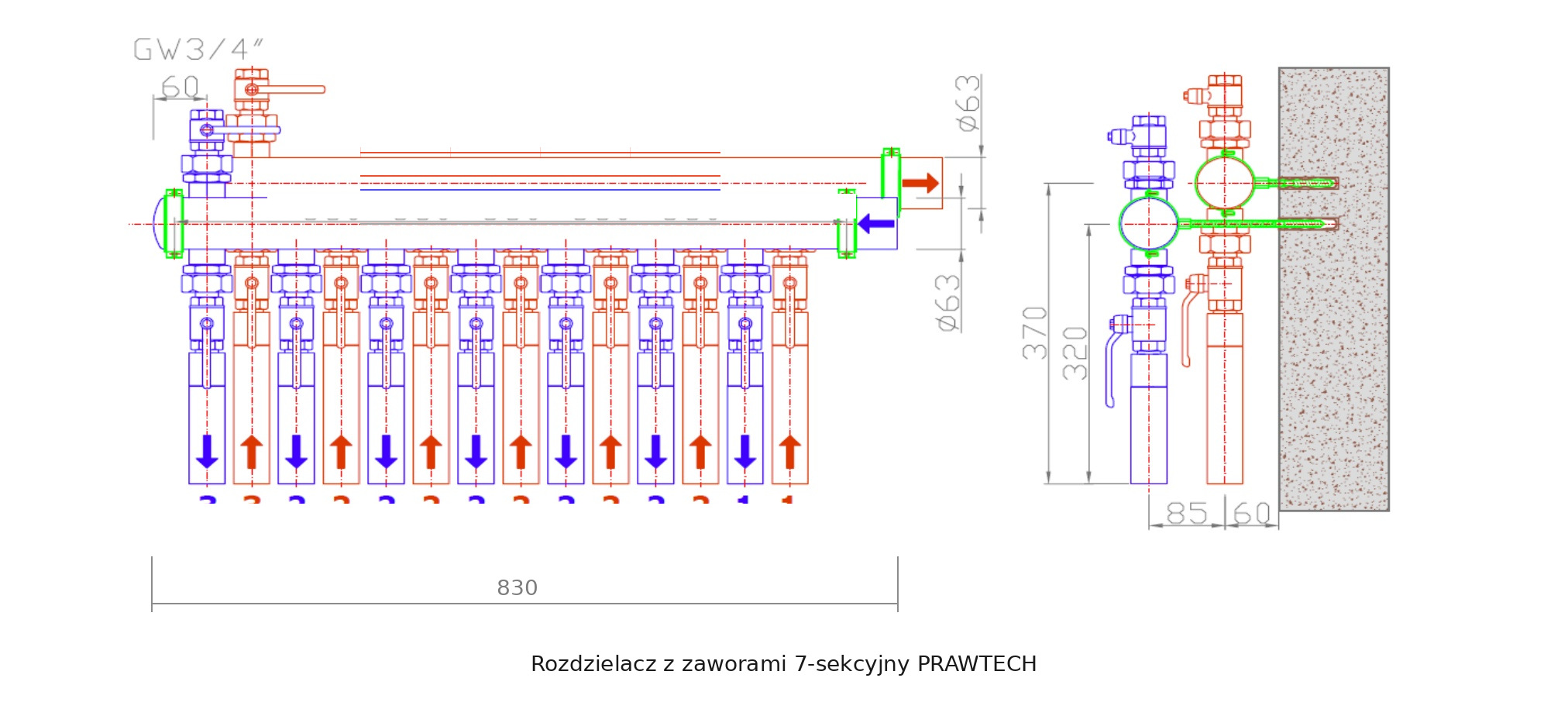

Belki PE100RC Ø90 mm – konstrukcja rozdzielacza z zaworami 7-sekcyjnego PRAWTECH

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC, przeznaczonych do transportu płynu niskokrzepnącego pomiędzy gruntowym wymiennikiem ciepła a instalacją pompy ciepła.

W modelu 7-sekcyjnym zastosowano belki główne o średnicy 90 mm oraz odejścia sekcyjne Ø40 mm. W porównaniu z wariantami 2–6-sekcyjnymi jest to zmiana średnicy belek z 63 mm na 90 mm, zgodna ze standardową konfiguracją producenta dla tego modelu.

Rozstaw osiowy sąsiednich sekcji wynosi 100 mm. Na każdej belce znajduje się siedem odejść wyposażonych w mosiężne zawory kulowe 1". Belki zasilająca i powrotna tworzą wspólny układ hydrauliczny umożliwiający rozdział oraz zbieranie czynnika roboczego z siedmiu niezależnych obiegów.

Zastosowanie połączeń rozłącznych skręcanych pozwala dostosować ustawienie elementów odcinających do warunków montażowych. Producent przewiduje montaż belek w dwóch równoległych poziomach, z zachowaniem dostępu do zaworów i wyposażenia serwisowego.

14 zaworów kulowych 1" – niezależne odcinanie siedmiu obiegów dolnego źródła

Rozdzielacz PRAWTECH wyposażono w 14 mosiężnych zaworów kulowych 1", rozmieszczonych po siedem na każdej belce kolektorowej. Każdy obieg posiada niezależny zawór na zasilaniu i powrocie, umożliwiający zamknięcie przepływu czynnika roboczego w wybranej sekcji.

Możliwość odizolowania pojedynczego obiegu jest szczególnie przydatna podczas diagnostyki dolnego źródła, wykonywania czynności konserwacyjnych oraz prac związanych z obsługą techniczną instalacji.

Zawory kulowe pełnią funkcję odcinającą. Nie zastępują rotametrów ani zaworów równoważących przeznaczonych do dokładnej regulacji hydraulicznej przepływu.

Parametry techniczne rozdzielacza z zaworami 7-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM074090
• Liczba sekcji: 7
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 14
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: płyn niskokrzepnący, np. wodny roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza z zaworami 7-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, czternaście mosiężnych zaworów kulowych 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 7-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne zamocowanie konstrukcji oraz swobodny dostęp do wszystkich zaworów odcinających i przyłączy serwisowych.

Przed rozpoczęciem instalacji należy sprawdzić nośność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz dostępność przestrzeni niezbędnej do wykonywania czynności eksploatacyjnych.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów instalacji.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 7-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one przeprowadzenie czynności związanych z przygotowaniem instalacji dolnego źródła do pierwszego uruchomienia.

Podczas napełniania instalacji odpowiednio dobranym płynem niskokrzepnącym należy zapewnić usunięcie powietrza z obiegów hydraulicznych oraz przeprowadzić kontrolę szczelności połączeń.

Możliwość niezależnego odcinania siedmiu sekcji ułatwia organizację płukania i obsługi technicznej poszczególnych obiegów. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz przygotowanie całego układu do pracy.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 7-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w instalacjach dolnego źródła gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Rodzaj i stężenie płynu należy dobrać zgodnie z dokumentacją projektową, uwzględniając warunki temperaturowe i hydrauliczne instalacji. Stosowanie odpowiednio przygotowanego medium pomaga zapewnić prawidłowe warunki eksploatacji dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 7-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi funkcjonalne rozwiązanie dla instalacji gruntowych pomp ciepła, w których konieczne jest połączenie siedmiu niezależnych obiegów dolnego źródła oraz zapewnienie możliwości ich odcinania podczas obsługi technicznej.

Belki PE100RC Ø90 mm, czternaście mosiężnych zaworów kulowych i zespoły napełniająco-odpowietrzające tworzą praktyczny układ hydrauliczny, ułatwiający montaż, uruchomienie i późniejsze serwisowanie instalacji geotermalnej.

Rozdzielacz z zaworami 7-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i wybierz rozwiązanie do rozbudowanego dolnego źródła gruntowej pompy ciepła.
