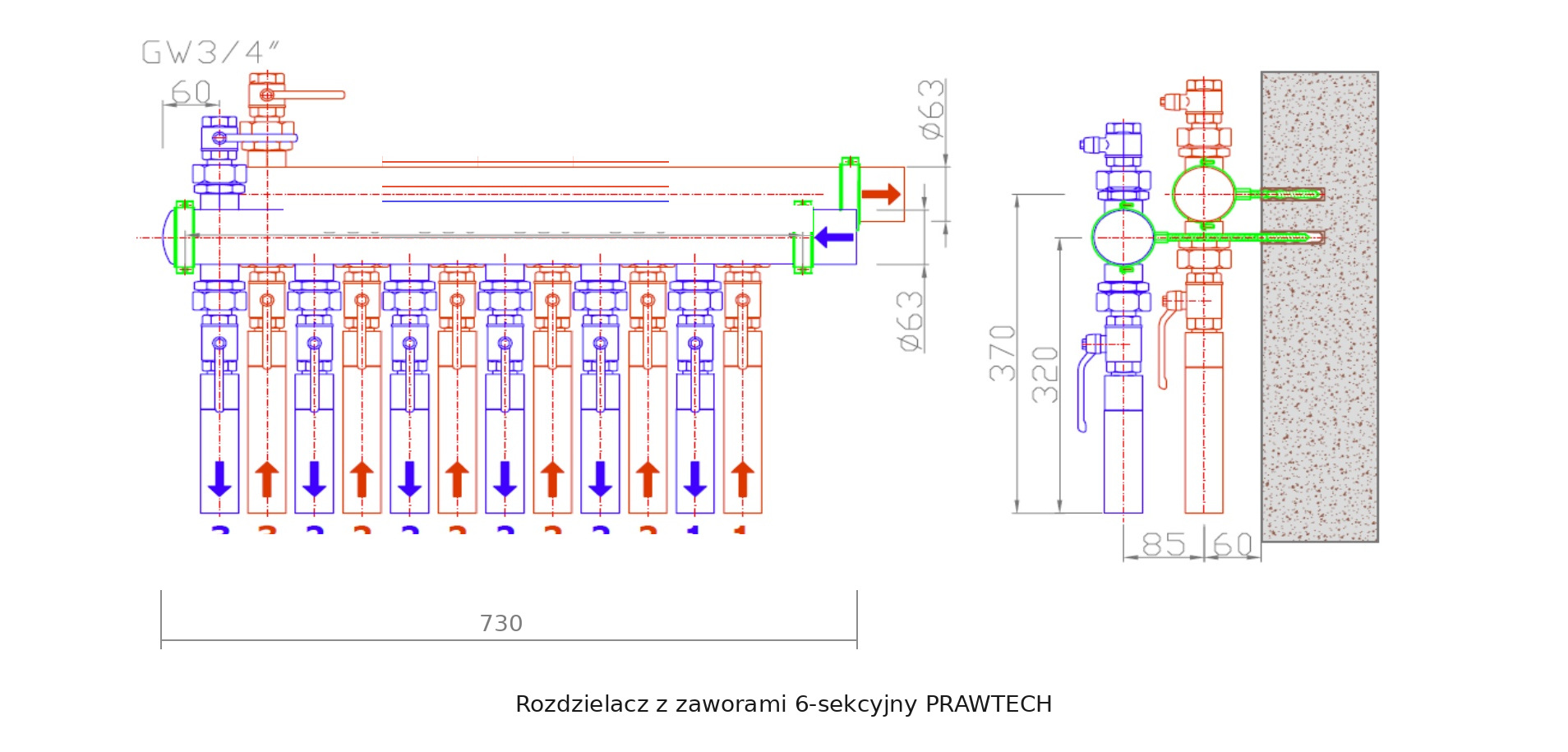

Rozdzielacz z zaworami 6-sekcyjny PRAWTECH

Rozdzielacz z zaworami 6-sekcyjny PRAWTECH

Rozdzielacz z zaworami 6-sekcyjny PRAWTECH to profesjonalny element instalacji geotermalnej, przeznaczony do połączenia sześciu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia rozprowadzenie płynu niskokrzepnącego do poszczególnych sekcji gruntowego wymiennika ciepła oraz zebranie czynnika powracającego do wspólnego układu hydraulicznego. Zastosowanie indywidualnych zaworów odcinających pozwala zarządzać dostępem do każdego obiegu podczas obsługi technicznej instalacji.

Model należy do serii Z PRAWTECH, zaprojektowanej z myślą o instalacjach wymagających niezależnego odcinania poszczególnych sekcji. W wariancie 6-sekcyjnym zastosowano 12 mosiężnych zaworów kulowych 1" – po sześć na belce zasilającej i powrotnej. Każdy obieg posiada dwa punkty odcięcia, co umożliwia jego hydrauliczne odizolowanie od pozostałych sekcji dolnego źródła.

Konstrukcja rozdzielacza opiera się na dwóch belkach kolektorowych wykonanych z polietylenu PE100RC o średnicy Ø63 mm. Odejścia sekcyjne Ø40 mm, zespoły napełniająco-odpowietrzające 1" oraz konsola montażowa tworzą funkcjonalny układ przeznaczony do pracy z odpowiednio dobranymi płynami niskokrzepnącymi, w tym wodnymi roztworami glikolu.

Najważniejsze zalety rozdzielacza z zaworami 6-sekcyjnego PRAWTECH

• Obsługa sześciu niezależnych obiegów – możliwość połączenia sześciu sekcji gruntowego wymiennika ciepła ze wspólnymi belkami kolektorowymi
• Selektywne odcinanie sekcji – możliwość hydraulicznego odizolowania wybranego obiegu bez zamykania wszystkich pozostałych
• Wygodniejsza diagnostyka dolnego źródła – dostęp do armatury odcinającej na zasilaniu i powrocie każdego obiegu
• Trwała konstrukcja PE100RC – materiał przeznaczony do zastosowań w instalacjach geotermalnych
• Uporządkowany układ sześciu sekcji – rozstaw osiowy 100 mm ułatwiający rozmieszczenie przewodów gruntowych
• Współpraca z płynami niskokrzepnącymi – możliwość zastosowania odpowiednio dobranych roztworów glikolu
• Ciśnienie robocze do 10 bar – parametry odpowiednie do instalacji dolnego źródła ciepła
• Różne możliwości montażu – instalacja naścienna lub w odpowiednio przygotowanej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 6-sekcyjnego w instalacjach geotermalnych

Rozdzielacz 6-sekcyjny przeznaczony jest do instalacji gruntowych pomp ciepła, w których dolne źródło składa się z sześciu niezależnych obiegów hydraulicznych. Pozwala połączyć przewody gruntowego wymiennika w jednym punkcie, zachowując możliwość oddzielnego odcinania każdej sekcji.

Produkt może być wykorzystywany w:

• instalacjach z sześcioma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących sześć niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła w budynkach mieszkalnych
• układach geotermalnych obiektów usługowych i użytkowych
• instalacjach wymagających indywidualnego odcinania obiegów podczas diagnostyki i prac serwisowych

W systemach z większą liczbą obiegów gruntowych możliwość selektywnego zamykania poszczególnych sekcji pozwala sprawniej organizować czynności eksploatacyjne. Wybrany obieg można odizolować od wspólnego układu hydraulicznego, co ułatwia prowadzenie kontroli, konserwacji i prac technicznych.

Rozdzielacz serii Z nie posiada rotametrów i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu. W instalacjach wymagających pomiaru przepływu w l/min należy zastosować odpowiednio wyposażony rozdzielacz z przepływomierzami.

Konstrukcja rozdzielacza z zaworami 6-sekcyjnego PRAWTECH – belki PE100RC Ø63 mm

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC, przeznaczonych do transportu płynu niskokrzepnącego pomiędzy gruntowym wymiennikiem ciepła a instalacją pompy ciepła.

Standardowy wariant 6-sekcyjny posiada belki główne o średnicy 63 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co pozwala zachować uporządkowany układ przewodów i zaworów odcinających.

Na każdej belce znajduje się sześć odejść wyposażonych w mosiężne zawory kulowe 1". Belki zasilająca i powrotna tworzą wspólny układ hydrauliczny, umożliwiający rozdział oraz zbieranie czynnika roboczego z sześciu niezależnych obiegów.

Zastosowanie połączeń rozłącznych skręcanych pozwala dostosować ustawienie elementów odcinających do warunków montażowych. Producent przewiduje montaż belek w dwóch równoległych poziomach, z zachowaniem dostępu do zaworów i wyposażenia serwisowego.

Dwanaście zaworów kulowych 1" – niezależne odcinanie sześciu obiegów dolnego źródła

Rozdzielacz PRAWTECH wyposażono w 12 mosiężnych zaworów kulowych 1", rozmieszczonych po sześć na każdej belce kolektorowej. Każdy obieg posiada niezależny zawór na zasilaniu i powrocie, umożliwiający zamknięcie przepływu czynnika roboczego w wybranej sekcji.

Możliwość odizolowania pojedynczego obiegu jest szczególnie przydatna podczas diagnostyki dolnego źródła, wykonywania czynności konserwacyjnych oraz prac związanych z obsługą techniczną instalacji. Pozostałe sekcje mogą pozostawać hydraulicznie oddzielone od obiegu, w którym prowadzone są prace.

Zawory kulowe pełnią funkcję odcinającą. Nie zastępują rotametrów ani zaworów równoważących przeznaczonych do dokładnej regulacji hydraulicznej przepływu.

Parametry techniczne rozdzielacza z zaworami 6-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM064063
• Liczba sekcji: 6
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 63 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 12
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: płyn niskokrzepnący, np. wodny roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza z zaworami 6-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø63 mm, dwanaście mosiężnych zaworów kulowych 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 6-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne zamocowanie konstrukcji oraz swobodny dostęp do wszystkich zaworów odcinających i przyłączy serwisowych.

Przed rozpoczęciem instalacji należy sprawdzić nośność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz dostępność przestrzeni niezbędnej do wykonywania czynności eksploatacyjnych.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów instalacji.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 6-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one przeprowadzenie czynności związanych z przygotowaniem instalacji dolnego źródła do pierwszego uruchomienia.

Podczas napełniania instalacji odpowiednio dobranym płynem niskokrzepnącym należy zapewnić usunięcie powietrza z obiegów hydraulicznych oraz przeprowadzić kontrolę szczelności połączeń.

Możliwość niezależnego odcinania sześciu sekcji ułatwia organizację płukania i obsługi technicznej poszczególnych obiegów. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz przygotowanie całego układu do pracy.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 6-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w instalacjach dolnego źródła gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Rodzaj i stężenie płynu należy dobrać zgodnie z dokumentacją projektową, uwzględniając warunki temperaturowe i hydrauliczne instalacji. Stosowanie odpowiednio przygotowanego medium pomaga zapewnić prawidłowe warunki eksploatacji dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 6-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi funkcjonalne rozwiązanie dla instalacji gruntowych pomp ciepła, w których konieczne jest połączenie sześciu niezależnych obiegów dolnego źródła oraz zapewnienie możliwości ich odcinania podczas obsługi technicznej.

Belki PE100RC Ø63 mm, dwanaście mosiężnych zaworów kulowych i zespoły napełniająco-odpowietrzające tworzą praktyczny układ hydrauliczny, ułatwiający montaż, uruchomienie i późniejsze serwisowanie instalacji geotermalnej.

Rozdzielacz z zaworami 6-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i wybierz rozwiązanie zapewniające niezależne odcinanie sześciu obiegów dolnego źródła.
