Rozdzielacz z zaworami 4-sekcyjny PRAWTECH to profesjonalny element instalacji geotermalnej, umożliwiający połączenie czterech niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Jego zadaniem jest rozprowadzanie płynu niskokrzepnącego do poszczególnych sekcji wymiennika gruntowego oraz zbieranie czynnika powracającego z instalacji. Dzięki indywidualnym zaworom odcinającym każdy obieg może zostać odizolowany od pozostałej części układu hydraulicznego.

Model należy do serii Z PRAWTECH, zaprojektowanej z myślą o instalacjach, w których priorytetem jest niezależne odcinanie sekcji i wygodna obsługa techniczna dolnego źródła. Rozdzielacz wyposażono w osiem mosiężnych zaworów kulowych 1" – po cztery na belce zasilającej i powrotnej. Takie rozwiązanie umożliwia zamykanie poszczególnych obiegów z obu stron, ułatwiając wykonywanie czynności konserwacyjnych i serwisowych.

Konstrukcja oparta na dwóch belkach kolektorowych z polietylenu PE100RC o średnicy Ø63 mm zapewnia funkcjonalne połączenie czterech sekcji gruntowego wymiennika ciepła. Odejścia sekcyjne Ø40 mm, zespoły napełniająco-odpowietrzające 1" oraz konsola montażowa tworzą kompletny układ hydrauliczny przeznaczony do współpracy z odpowiednio dobranymi płynami niskokrzepnącymi.

Najważniejsze zalety rozdzielacza z zaworami 4-sekcyjnego PRAWTECH

• Obsługa czterech niezależnych obiegów – możliwość połączenia czterech sekcji dolnego źródła w jednym układzie hydraulicznym
• Indywidualne odcinanie sekcji – możliwość zamknięcia każdego obiegu na belce zasilającej i powrotnej
• Wygodna diagnostyka instalacji – możliwość hydraulicznego odizolowania wybranej sekcji podczas prac technicznych
• Trwała konstrukcja PE100RC – materiał odpowiedni do instalacji geotermalnych wykorzystujących płyny niskokrzepnące
• Belki kolektorowe Ø63 mm – rozwiązanie dostosowane do czterosekcyjnego układu dolnego źródła
• Możliwość płukania i odpowietrzania – ułatwione przygotowanie instalacji do pierwszego uruchomienia
• Ciśnienie robocze do 10 bar – parametry odpowiednie do instalacji dolnego źródła pompy ciepła
• Elastyczne możliwości montażu – instalacja naścienna lub w odpowiednio dobranej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 4-sekcyjnego w instalacjach dolnego źródła

Rozdzielacz 4-sekcyjny PRAWTECH przeznaczony jest do gruntowych instalacji pomp ciepła, w których wymiennik gruntowy został podzielony na cztery niezależne obiegi hydrauliczne. Umożliwia ich połączenie ze wspólnymi przewodami zbiorczymi oraz zapewnia dostęp do armatury odcinającej każdą sekcję.

Rozdzielacz znajduje zastosowanie między innymi w:

• instalacjach z czterema pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących cztery niezależne obiegi gruntowe
• instalacjach gruntowych pomp ciepła w budynkach jednorodzinnych
• układach geotermalnych obsługujących niewielkie obiekty usługowe i użytkowe
• instalacjach wymagających indywidualnego odcinania sekcji podczas czynności serwisowych

W układach z kilkoma obiegami gruntowymi możliwość niezależnego zamykania poszczególnych sekcji pozwala łatwiej organizować czynności eksploatacyjne. Wybrany obieg można odizolować od pozostałej części instalacji, co ułatwia prowadzenie diagnostyki i prac technicznych.

Rozdzielacz serii Z nie posiada rotametrów i nie realizuje funkcji odczytu ani regulacji natężenia przepływu. W instalacjach wymagających pomiaru przepływu w l/min należy zastosować odpowiednio wyposażony rozdzielacz z przepływomierzami.

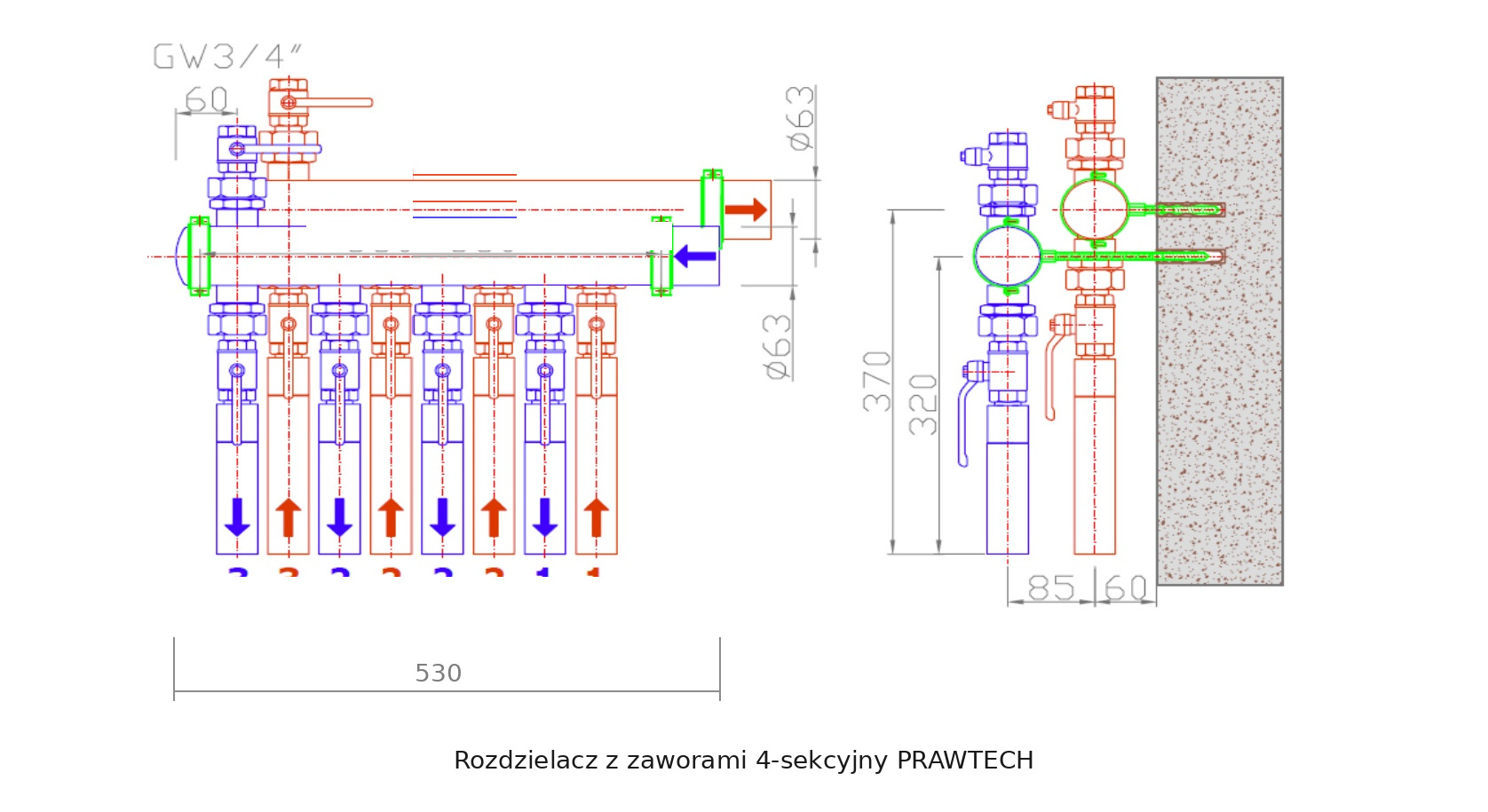

Konstrukcja rozdzielacza z zaworami 4-sekcyjnego PRAWTECH – belki PE100RC Ø63 mm

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC, przeznaczonych do transportu płynu niskokrzepnącego pomiędzy gruntowym wymiennikiem ciepła a instalacją pompy ciepła.

Standardowy model 4-sekcyjny posiada belki główne o średnicy 63 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co zapewnia uporządkowane rozmieszczenie zaworów kulowych i przewodów dolnego źródła.

Konstrukcja umożliwia podłączenie czterech niezależnych obiegów do wspólnych belek zasilającej i powrotnej. Zastosowanie połączeń rozłącznych skręcanych pozwala dostosować ustawienie zaworów odcinających do warunków montażowych.

Belki kolektorowe należy montować w dwóch równoległych poziomach, z zachowaniem odpowiedniej przestrzeni na podłączenie przewodów oraz dostęp do elementów wymagających obsługi technicznej.

Osiem mosiężnych zaworów kulowych 1" – niezależne odcinanie czterech sekcji

W rozdzielaczu PRAWTECH 4-sekcyjnym zastosowano osiem mosiężnych zaworów kulowych 1". Cztery zawory znajdują się na belce zasilającej, natomiast kolejne cztery na belce powrotnej.

Każdy obieg wyposażony jest w dwa niezależne punkty odcięcia, dzięki czemu możliwe jest zamknięcie przepływu czynnika roboczego zarówno od strony zasilania, jak i powrotu. Takie rozwiązanie ułatwia odizolowanie wybranej sekcji od pozostałych obiegów instalacji.

Armatura kulowa pełni funkcję odcinającą i jest przeznaczona do otwierania lub zamykania przepływu. Nie zastępuje rotametrów ani zaworów równoważących przeznaczonych do precyzyjnej regulacji hydraulicznej.

Parametry techniczne rozdzielacza z zaworami 4-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM044063
• Liczba sekcji: 4
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 63 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 8
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Indywidualne odcinanie sekcji: tak
• Regulacja przepływu: nie
• Medium robocze: płyn niskokrzepnący, np. wodny roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza z zaworami 4-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø63 mm, osiem mosiężnych zaworów kulowych 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 4-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne zamocowanie konstrukcji oraz swobodny dostęp do zaworów i przyłączy serwisowych.

Przed instalacją należy sprawdzić nośność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz dostępność przestrzeni potrzebnej do wykonywania czynności eksploatacyjnych.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów instalacji.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 4-sekcyjnego

Każda belka kolektorowa rozdzielacza wyposażona jest w zespół napełniająco-odpowietrzający 1", umożliwiający przygotowanie instalacji dolnego źródła do pracy.

Przed uruchomieniem należy przeprowadzić płukanie obiegów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Indywidualne zawory kulowe pozwalają odcinać poszczególne sekcje, co ułatwia organizację prac związanych z płukaniem i obsługą techniczną instalacji. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz szczelność połączeń.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 4-sekcyjnego

Rozdzielacz przeznaczony jest do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Rodzaj i stężenie płynu należy dobrać zgodnie z dokumentacją projektową, uwzględniając wymagania temperaturowe i hydrauliczne instalacji. Odpowiednio przygotowane medium pomaga zapewnić właściwe warunki eksploatacji dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 4-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi funkcjonalne rozwiązanie dla instalacji gruntowych pomp ciepła, w których wymagane jest połączenie czterech obiegów dolnego źródła oraz zapewnienie możliwości ich niezależnego odcinania.

Konstrukcja PE100RC, osiem mosiężnych zaworów kulowych oraz zespoły napełniająco-odpowietrzające tworzą praktyczny układ hydrauliczny, który ułatwia montaż, uruchomienie i późniejszą obsługę instalacji geotermalnej.
