Rozdzielacz z zaworami 3-sekcyjny PRAWTECH to profesjonalny element instalacji dolnego źródła gruntowej pompy ciepła, przeznaczony do połączenia trzech niezależnych obiegów geotermalnych. Umożliwia rozprowadzenie płynu niskokrzepnącego pomiędzy sekcje gruntowego wymiennika ciepła oraz jego powrót do wspólnego układu hydraulicznego, zapewniając jednocześnie możliwość odcinania poszczególnych obiegów.

Model należy do serii Z PRAWTECH, w której zastosowano mosiężne zawory kulowe zamiast rotametrów. Trzy zawory na belce zasilającej oraz trzy na belce powrotnej pozwalają niezależnie odizolować każdy obieg od pozostałej części instalacji. Rozwiązanie to ułatwia wykonywanie czynności serwisowych, diagnostycznych oraz prac związanych z obsługą dolnego źródła ciepła.

Konstrukcję rozdzielacza tworzą dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø63 mm. Trzy odejścia sekcyjne Ø40 mm na każdej belce, łącznie sześć mosiężnych zaworów kulowych 1" oraz zespoły napełniająco-odpowietrzające zapewniają funkcjonalne połączenie obiegów gruntowych. Kompaktowe wymiary 430 × 320 mm ułatwiają zaplanowanie miejsca montażu w maszynowni, szafce lub studni rozdzielaczowej.

Najważniejsze zalety rozdzielacza z zaworami 3-sekcyjnego PRAWTECH

• Obsługa trzech niezależnych obiegów – możliwość połączenia trzech sekcji gruntowego wymiennika ciepła
• Indywidualne odcinanie sekcji – niezależne zamykanie obiegów na belce zasilającej i powrotnej
• Łatwiejsza obsługa serwisowa – możliwość odizolowania wybranego obiegu podczas prac technicznych
• Kompaktowe wymiary 430 × 320 mm – wygodne planowanie przestrzeni montażowej
• Trwała konstrukcja PE100RC – materiał przeznaczony do zastosowań w instalacjach geotermalnych
• Przystosowanie do płynów niskokrzepnących – współpraca z odpowiednio dobranymi roztworami glikolu
• Maksymalne ciśnienie robocze 10 bar – parametry odpowiednie do instalacji dolnego źródła ciepła
• Uniwersalne możliwości montażu – instalacja naścienna lub w odpowiednio dobranej komorze osłonowej

Zastosowanie rozdzielacza z zaworami 3-sekcyjnego PRAWTECH w instalacjach geotermalnych

Rozdzielacz PRAWTECH 3-sekcyjny przeznaczony jest do instalacji gruntowych pomp ciepła, w których dolne źródło obejmuje trzy niezależne obiegi hydrauliczne. Umożliwia ich połączenie ze wspólnymi przewodami zbiorczymi oraz indywidualne odcinanie każdej sekcji.

Produkt znajduje zastosowanie między innymi w:

• instalacjach z trzema pionowymi sondami geotermalnymi
• systemach dolnego źródła z trzema niezależnymi obiegami gruntowymi
• instalacjach gruntowych pomp ciepła w budynkach jednorodzinnych
• układach geotermalnych niewielkich budynków usługowych
• instalacjach wymagających niezależnego odcinania sekcji podczas obsługi technicznej

Rozdzielacz serii Z jest przeznaczony do rozprowadzania czynnika roboczego i odcinania poszczególnych obiegów. Nie posiada rotametrów i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu. Jeżeli projekt instalacji wymaga pomiaru przepływu w l/min, należy zastosować odpowiednio wyposażony rozdzielacz z przepływomierzami.

Konstrukcja rozdzielacza PRAWTECH 3-sekcyjnego – belki PE100RC Ø63 mm

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC, materiału stosowanego w systemach dolnego źródła gruntowych pomp ciepła. Belki zapewniają transport płynu niskokrzepnącego pomiędzy instalacją pompy ciepła a poszczególnymi obiegami gruntowego wymiennika.

Standardowy wariant 3-sekcyjny posiada belki główne Ø63 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co zapewnia uporządkowane rozmieszczenie elementów odcinających.

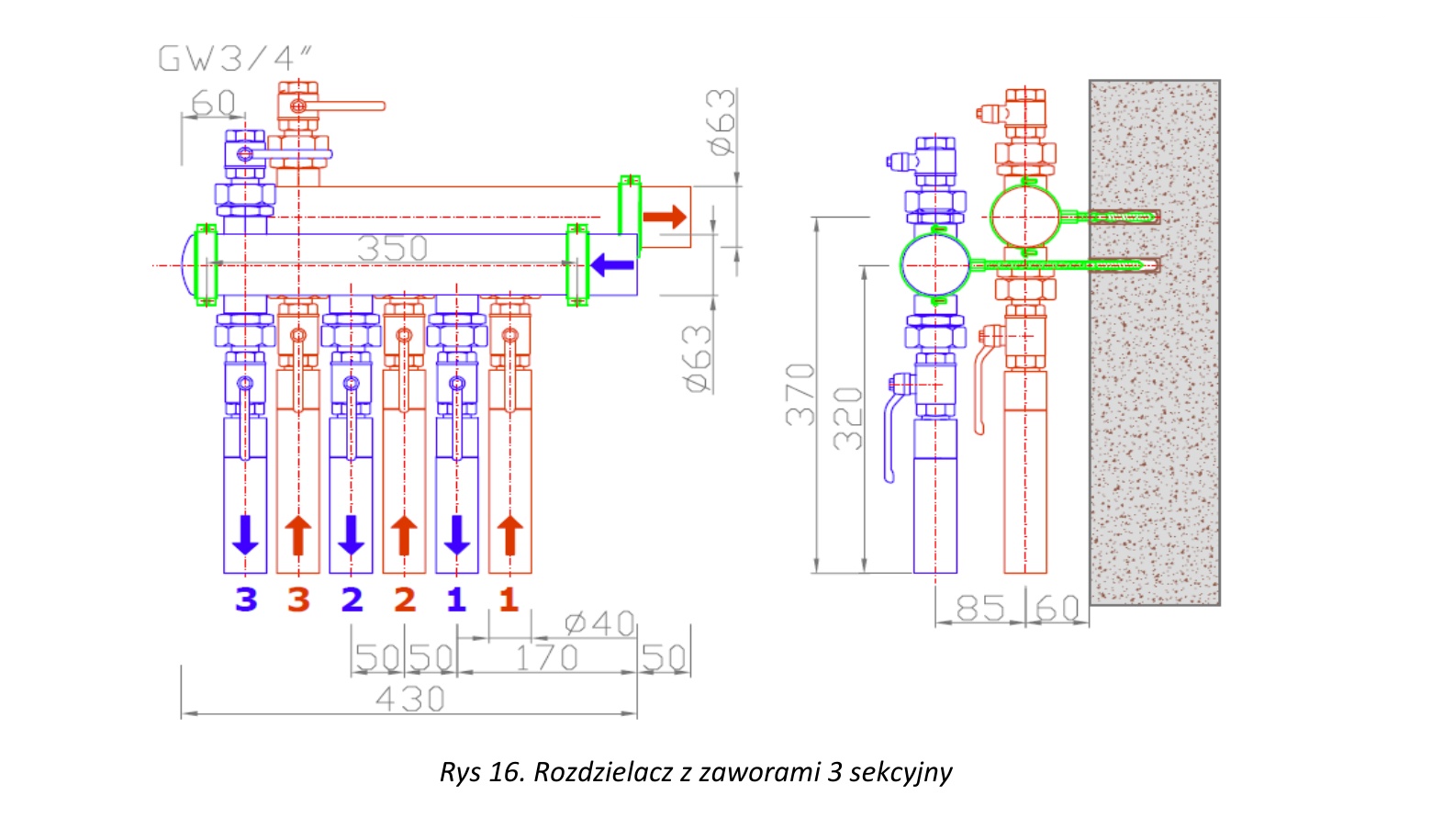

Całkowita długość rozdzielacza wynosi 430 mm, a wysokość 320 mm. Wymiary te odpowiadają rysunkowi technicznemu producenta dla rozdzielacza z zaworami 3-sekcyjnego.

Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia zaworów do warunków montażowych. Belki zasilająca i powrotna powinny być zamontowane w dwóch równoległych poziomach, z zachowaniem dostępu do elementów serwisowych.

Sześć zaworów kulowych 1" – niezależne odcinanie trzech obiegów dolnego źródła

Rozdzielacz wyposażono w sześć mosiężnych zaworów kulowych 1", rozmieszczonych po trzy na każdej belce kolektorowej. Takie rozwiązanie umożliwia odcinanie poszczególnych obiegów zarówno od strony zasilania, jak i powrotu czynnika roboczego.

Możliwość odizolowania wybranej sekcji ułatwia prowadzenie prac związanych z kontrolą instalacji, diagnostyką oraz czynnościami serwisowymi. Pozostałe obiegi mogą pozostać hydraulicznie oddzielone od sekcji, w której wykonywane są prace.

Zawory kulowe pełnią funkcję odcinającą. Nie zastępują przepływomierzy ani armatury przeznaczonej do dokładnego równoważenia hydraulicznego instalacji geotermalnej.

Parametry techniczne rozdzielacza z zaworami 3-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM034063
• Liczba sekcji: 3
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 63 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Długość całkowita: 430 mm
• Wysokość całkowita: 320 mm
• Liczba zaworów odcinających: 6
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: odpowiednio dobrany płyn niskokrzepnący
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza z zaworami 3-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø63 mm, sześć mosiężnych zaworów kulowych 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 3-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne mocowanie konstrukcji oraz swobodny dostęp do zaworów odcinających i przyłączy serwisowych.

Przed rozpoczęciem montażu należy sprawdzić nośność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz dostępność przestrzeni niezbędnej do obsługi rozdzielacza.

Belki kolektorowe powinny być zamontowane w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów instalacji.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 3-sekcyjnego

Każda belka kolektorowa wyposażona jest w zespół zaworowy napełniająco-odpowietrzający 1", umożliwiający przygotowanie instalacji dolnego źródła do pracy.

Podczas uruchamiania należy przeprowadzić płukanie obiegów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Możliwość niezależnego zamykania trzech sekcji ułatwia organizację prac serwisowych i obsługę poszczególnych obiegów. Po zakończeniu czynności technicznych należy sprawdzić prawidłowe ustawienie zaworów oraz szczelność połączeń instalacji.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 3-sekcyjnego

Rozdzielacz przeznaczony jest do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Rodzaj i stężenie płynu należy dobrać zgodnie z dokumentacją projektową, uwzględniając wymagania temperaturowe i hydrauliczne instalacji. Odpowiednio przygotowane medium pomaga zapewnić właściwe warunki eksploatacji dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 3-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi funkcjonalne rozwiązanie dla instalacji gruntowych pomp ciepła, w których konieczne jest połączenie trzech obiegów dolnego źródła i zapewnienie możliwości ich niezależnego odcinania.

Konstrukcja PE100RC, sześć mosiężnych zaworów kulowych oraz zespoły napełniająco-odpowietrzające tworzą praktyczny układ hydrauliczny ułatwiający montaż, uruchomienie i późniejszą obsługę instalacji geotermalnej.

Rozdzielacz z zaworami 3-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i wybierz niezawodne rozwiązanie do dolnego źródła pompy ciepła.
