Rozdzielacz z zaworami 2-sekcyjny PRAWTECH

Rozdzielacz z zaworami 2-sekcyjny PRAWTECH

Rozdzielacz z zaworami 2-sekcyjny PRAWTECH to kompaktowy element instalacji geotermalnej, przeznaczony do połączenia dwóch niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia rozprowadzenie płynu niskokrzepnącego pomiędzy sekcje gruntowego wymiennika ciepła oraz jego powrót do układu hydraulicznego pompy ciepła.

Model należy do serii Z PRAWTECH, w której zamiast przepływomierzy zastosowano mosiężne zawory kulowe. Każdy z dwóch obiegów posiada niezależne zawory odcinające na belce zasilającej i powrotnej. Rozwiązanie umożliwia odizolowanie wybranej sekcji podczas prac serwisowych, płukania instalacji lub wykonywania czynności związanych z obsługą dolnego źródła.

Rozdzielacz wykonano z polietylenu PE100RC. Dwie belki kolektorowe o średnicy 63 mm, odejścia sekcyjne Ø40 mm oraz cztery mosiężne zawory kulowe 1" tworzą funkcjonalny układ hydrauliczny przeznaczony do instalacji wykorzystujących odpowiednio dobrane płyny niskokrzepnące.

Najważniejsze zalety rozdzielacza z zaworami 2-sekcyjnego PRAWTECH

• Obsługa dwóch niezależnych obiegów – możliwość połączenia dwóch sekcji gruntowego wymiennika ciepła
• Indywidualne odcinanie sekcji – możliwość odizolowania każdego obiegu na belce zasilającej i powrotnej
• Kompaktowa konstrukcja – rozwiązanie odpowiednie do instalacji dolnego źródła o niewielkiej liczbie obiegów
• Wytrzymałe belki PE100RC – materiał przystosowany do zastosowań w instalacjach geotermalnych
• Ułatwiona obsługa serwisowa – dostęp do zaworów umożliwiających zamykanie poszczególnych sekcji
• Możliwość płukania i odpowietrzania instalacji – konstrukcja wspierająca prawidłowe przygotowanie układu do pracy
• Współpraca z płynami niskokrzepnącymi – możliwość zastosowania odpowiednio dobranych roztworów glikolu
• Maksymalne ciśnienie robocze 10 bar – parametry dostosowane do instalacji dolnego źródła

Zastosowanie rozdzielacza PRAWTECH 2-sekcyjnego z zaworami

Rozdzielacz z zaworami PRAWTECH przeznaczony jest do instalacji gruntowych pomp ciepła, w których dolne źródło składa się z dwóch niezależnych obiegów hydraulicznych. Umożliwia ich połączenie ze wspólnymi przewodami zbiorczymi oraz indywidualne odcinanie każdej sekcji.

Produkt znajduje zastosowanie między innymi w:

• instalacjach z dwiema pionowymi sondami geotermalnymi
• układach dolnego źródła z dwoma niezależnymi obiegami gruntowymi
• instalacjach gruntowych pomp ciepła w budynkach jednorodzinnych
• systemach wymagających niezależnego odcinania sekcji podczas czynności serwisowych
• instalacjach wykorzystujących odpowiednio dobrane płyny niskokrzepnące

Rozdzielacz serii Z jest przeznaczony przede wszystkim do rozdziału czynnika roboczego oraz odcinania poszczególnych obiegów. Nie posiada rotametrów i nie umożliwia odczytu ani regulacji natężenia przepływu. Jeżeli projekt instalacji wymaga kontroli przepływu w l/min, należy zastosować odpowiednio wyposażony rozdzielacz z przepływomierzami.

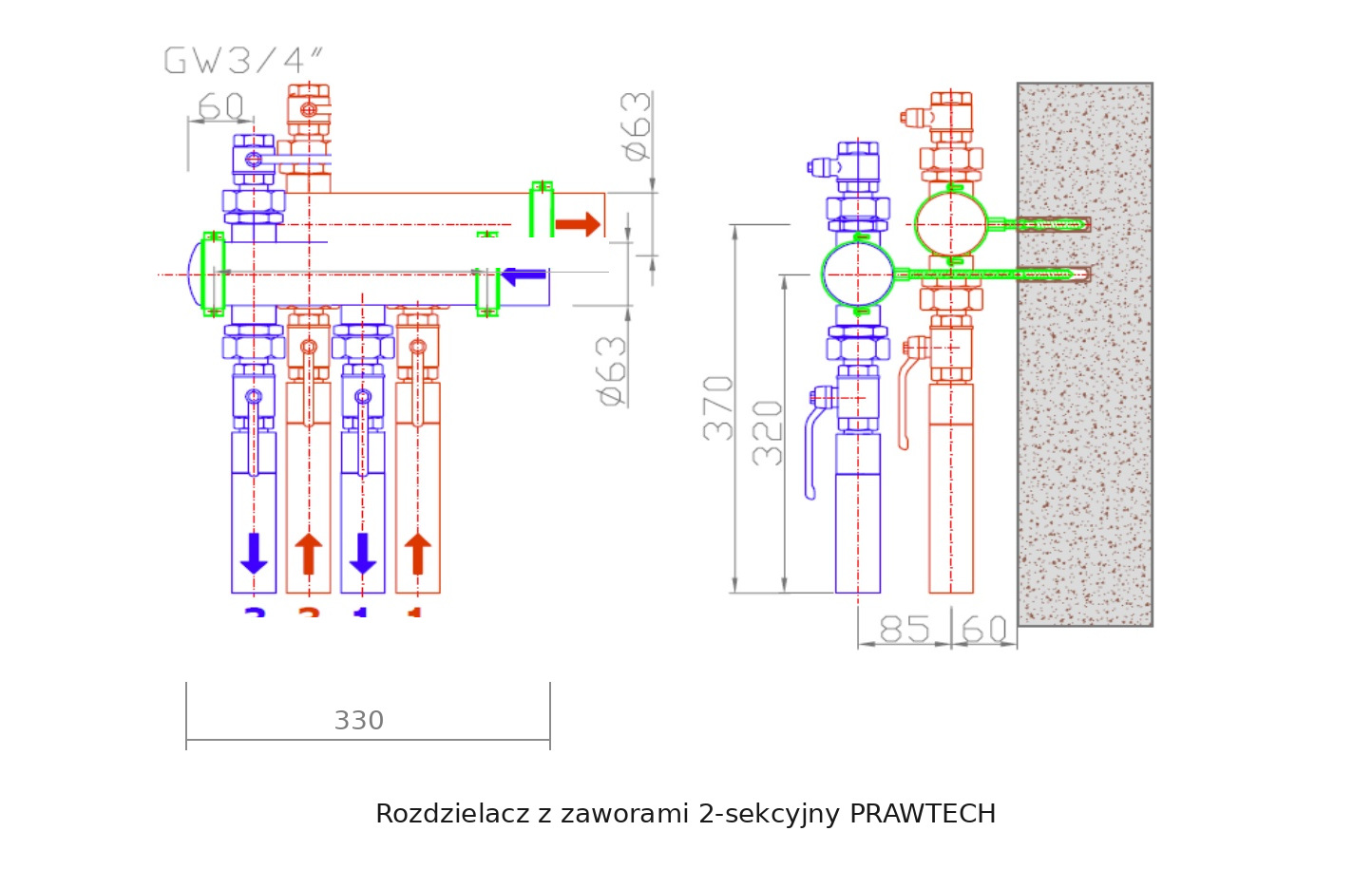

Konstrukcja rozdzielacza z zaworami 2-sekcyjnego PRAWTECH – PE100RC Ø63 mm

Podstawę konstrukcji stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, przeznaczone do transportu płynu niskokrzepnącego pomiędzy gruntowym wymiennikiem ciepła a instalacją pompy ciepła.

Standardowy wariant 2-sekcyjny posiada belki główne Ø63 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm.

Na każdej belce znajdują się dwa mosiężne zawory kulowe 1", umożliwiające niezależne zamykanie poszczególnych obiegów. Łącznie rozdzielacz posiada cztery zawory sekcyjne.

Połączenia rozłączne skręcane umożliwiają dostosowanie ustawienia elementów odcinających do warunków montażowych. Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach.

Zawory kulowe 1" – niezależne odcinanie dwóch obiegów geotermalnych

Najważniejszym elementem wyposażenia rozdzielacza serii Z są cztery mosiężne zawory kulowe 1", rozmieszczone po dwa na każdej belce kolektorowej. Ich zadaniem jest umożliwienie indywidualnego odcinania przepływu czynnika roboczego w poszczególnych sekcjach.

Zastosowanie zaworów na obu belkach pozwala odizolować wybrany obieg od pozostałej części instalacji. Rozwiązanie jest szczególnie przydatne podczas czynności konserwacyjnych, diagnostycznych oraz prac związanych z obsługą dolnego źródła.

W przeciwieństwie do rozdzielaczy z rotametrami seria Z nie zapewnia pomiaru przepływu. Zawory kulowe pełnią funkcję odcinającą i nie zastępują przepływomierzy ani armatury przeznaczonej do precyzyjnego równoważenia hydraulicznego.

Parametry techniczne rozdzielacza z zaworami 2-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM024063
• Liczba sekcji: 2
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 63 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów sekcyjnych: 4
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: płyn niskokrzepnący, np. wodny roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza z zaworami 2-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø63 mm, cztery mosiężne zawory kulowe 1" do indywidualnego odcinania dwóch obiegów, dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 2-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Wybrane miejsce powinno zapewniać stabilne mocowanie konstrukcji i swobodny dostęp do zaworów odcinających oraz przyłączy serwisowych.

Przed montażem należy sprawdzić nośność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła i dostępność przestrzeni potrzebnej do wykonywania czynności eksploatacyjnych.

Belki kolektorowe należy zamontować w dwóch równoległych poziomach. W przypadku instalacji w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni rozdzielacza.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 2-sekcyjnego

Każda belka kolektorowa rozdzielacza wyposażona jest w zespół zaworowy napełniająco-odpowietrzający 1", umożliwiający przygotowanie instalacji dolnego źródła do pracy.

Podczas uruchamiania należy przeprowadzić płukanie obiegów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Możliwość indywidualnego odcinania dwóch sekcji ułatwia wykonywanie czynności serwisowych i kontrolę poszczególnych obiegów. Po zakończeniu prac należy sprawdzić prawidłowe ustawienie zaworów oraz szczelność instalacji.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH

Rozdzielacz przeznaczony jest do pracy z płynami niskokrzepnącymi stosowanymi w instalacjach dolnego źródła gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Dobór rodzaju i stężenia płynu powinien uwzględniać wymagania projektowe, warunki temperaturowe oraz parametry hydrauliczne instalacji. Stosowanie odpowiednio przygotowanego medium pomaga chronić układ przed niekorzystnymi zjawiskami eksploatacyjnymi.

Dlaczego warto wybrać rozdzielacz z zaworami 2-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi praktyczne rozwiązanie dla instalacji gruntowych pomp ciepła, w których wymagane jest połączenie dwóch obiegów dolnego źródła oraz możliwość ich niezależnego odcinania.

Konstrukcja PE100RC, cztery mosiężne zawory kulowe i wyposażenie napełniająco-odpowietrzające zapewniają funkcjonalny układ hydrauliczny, ułatwiający montaż, uruchomienie i późniejszą obsługę instalacji geotermalnej.

Rozdzielacz z zaworami 2-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i wybierz sprawdzone rozwiązanie do dolnego źródła pompy ciepła.
