Rozdzielacz z zaworami 15-sekcyjny PRAWTECH

Rozdzielacz z zaworami 15-sekcyjny PRAWTECH

Rozdzielacz z zaworami 15-sekcyjny PRAWTECH to wieloobiegowy kolektor hydrauliczny przeznaczony do rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie piętnastu niezależnych obiegów geotermalnych ze wspólnymi belkami kolektorowymi, zapewniając rozprowadzenie płynu niskokrzepnącego do poszczególnych sekcji gruntowego wymiennika ciepła oraz zebranie medium powracającego z instalacji.

W dużych systemach geotermalnych, w których dolne źródło obejmuje wiele sond pionowych lub niezależnych obiegów gruntowych, szczególnego znaczenia nabiera możliwość selektywnego odcinania poszczególnych sekcji. Model PRAWTECH serii Z wyposażono w 30 mosiężnych zaworów kulowych 1", rozmieszczonych po piętnaście na belkach zasilającej i powrotnej. Dzięki temu każdy obieg może zostać hydraulicznie odizolowany od pozostałej części instalacji podczas diagnostyki, konserwacji lub prac serwisowych.

Konstrukcję rozdzielacza tworzą dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø90 mm, wyposażone w odejścia sekcyjne Ø40 mm. Rozdzielacz przeznaczony jest do współpracy z odpowiednio dobranymi płynami niskokrzepnącymi, w tym wodnymi roztworami glikolu. Zespoły napełniająco-odpowietrzające 1" oraz konsola montażowa ułatwiają przygotowanie i obsługę instalacji.

Najważniejsze zalety rozdzielacza z zaworami 15-sekcyjnego PRAWTECH

• Połączenie piętnastu niezależnych obiegów – możliwość obsługi rozbudowanego gruntowego wymiennika ciepła w jednym układzie kolektorowym
• Selektywne odcinanie sekcji – niezależne zamykanie każdego obiegu na zasilaniu i powrocie
• Centralizacja instalacji dolnego źródła – uporządkowane połączenie przewodów gruntowych w jednym miejscu
• Ułatwiona diagnostyka i konserwacja – możliwość hydraulicznego odizolowania wybranej sekcji podczas prac technicznych
• Wytrzymała konstrukcja PE100RC – materiał przeznaczony do zastosowań w instalacjach geotermalnych
• Belki kolektorowe Ø90 mm – konstrukcja odpowiednia do wielosekcyjnych systemów dolnego źródła
• Rozstaw osiowy 100 mm – uporządkowane rozmieszczenie odejść ułatwiające prowadzenie przewodów
• Współpraca z płynami niskokrzepnącymi – przystosowanie do odpowiednio dobranych roztworów glikolu
• Maksymalne ciśnienie robocze 10 bar – parametry dostosowane do instalacji gruntowych pomp ciepła

Zastosowanie rozdzielacza PRAWTECH 15-sekcyjnego w rozbudowanych instalacjach geotermalnych

Rozdzielacz 15-sekcyjny PRAWTECH przeznaczony jest do systemów gruntowych pomp ciepła, w których dolne źródło zostało podzielone na piętnaście niezależnych obiegów hydraulicznych. Umożliwia połączenie przewodów gruntowego wymiennika ciepła ze wspólnymi belkami kolektorowymi oraz zapewnia dostęp do armatury odcinającej każdą sekcję.

Produkt może być wykorzystywany w:

• instalacjach z piętnastoma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących piętnaście niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła obsługujących budynki wielorodzinne
• układach geotermalnych obiektów biurowych, usługowych i komercyjnych
• instalacjach wymagających indywidualnego odcinania licznych sekcji gruntowego wymiennika ciepła

W przypadku dużych pól sond geotermalnych rozdzielacz pozwala uporządkować połączenia hydrauliczne oraz zapewnić dostęp do poszczególnych obiegów podczas przeglądów i czynności serwisowych. Możliwość niezależnego zamykania sekcji ułatwia identyfikację przewodów oraz ograniczenie zakresu instalacji objętej pracami technicznymi.

Dobór rozdzielacza powinien wynikać z dokumentacji projektowej dolnego źródła, liczby obiegów gruntowych oraz wymagań hydraulicznych instalacji.

Rozdzielacz PRAWTECH serii Z – niezależne odcinanie obiegów bez rotametrów

Rozdzielacze PRAWTECH serii Z zostały zaprojektowane do instalacji, w których podstawowym zadaniem armatury sekcyjnej jest otwieranie i zamykanie przepływu czynnika roboczego. W odróżnieniu od rozdzielaczy wyposażonych w rotametry zastosowano mosiężne zawory kulowe na obu belkach kolektorowych.

Rozdzielacz z zaworami 15-sekcyjny PRAWTECH nie posiada przepływomierzy i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu w l/min. Zawory kulowe pełnią funkcję odcinającą, a nie pomiarową czy równoważącą.

W instalacjach wymagających kontroli przepływu i równoważenia hydraulicznego należy zastosować odpowiednio wyposażony rozdzielacz z rotametrami lub dodatkową armaturę pomiarowo-regulacyjną zgodnie z projektem instalacji.

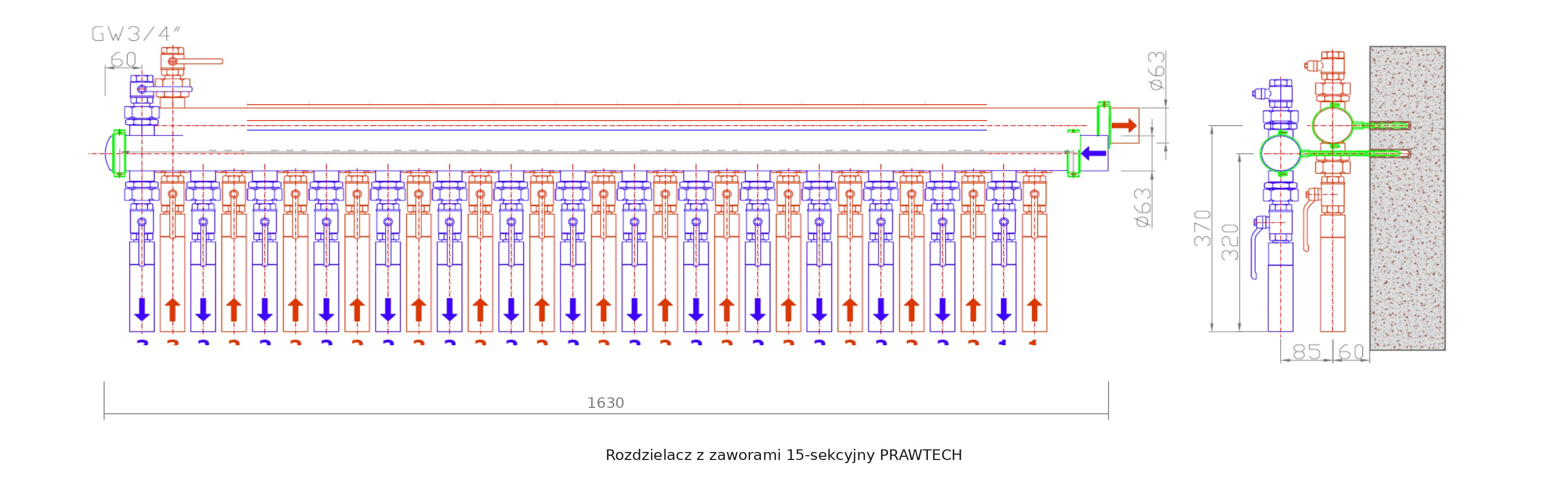

Konstrukcja rozdzielacza z zaworami 15-sekcyjnego PRAWTECH – belki PE100RC Ø90 mm

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC, przeznaczonych do transportu płynu niskokrzepnącego w instalacjach dolnego źródła gruntowych pomp ciepła.

Standardowy wariant 15-sekcyjny posiada belki główne o średnicy 90 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co umożliwia uporządkowane rozmieszczenie przewodów i zaworów odcinających.

Na każdej belce znajduje się piętnaście odejść wyposażonych w mosiężne zawory kulowe 1". Belki zasilająca i powrotna tworzą wspólny układ hydrauliczny, umożliwiający rozdział oraz zbieranie czynnika roboczego z piętnastu niezależnych obiegów gruntowych.

Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia elementów odcinających do warunków montażowych. Belki kolektorowe należy instalować w dwóch równoległych poziomach, zapewniając dostęp do zaworów i przyłączy serwisowych.

30 mosiężnych zaworów kulowych 1" – niezależne odcinanie piętnastu obiegów

Rozdzielacz PRAWTECH 15-sekcyjny wyposażono w 30 mosiężnych zaworów kulowych 1", rozmieszczonych po piętnaście na belkach zasilającej i powrotnej. Każdy obieg posiada dwa niezależne punkty odcięcia, umożliwiające zamknięcie przepływu czynnika roboczego od obu stron.

Możliwość hydraulicznego odizolowania pojedynczej sekcji jest szczególnie przydatna podczas diagnostyki dolnego źródła, wykonywania czynności konserwacyjnych oraz prac związanych z obsługą techniczną instalacji.

W systemach obejmujących piętnaście obiegów gruntowych niezależne zawory odcinające pozwalają prowadzić czynności dotyczące wybranego fragmentu instalacji bez konieczności zamykania wszystkich sekcji rozdzielacza.

Zawory kulowe przeznaczone są do odcinania przepływu i nie zastępują armatury służącej do precyzyjnego równoważenia hydraulicznego.

Parametry techniczne rozdzielacza z zaworami 15-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM154090
• Liczba sekcji: 15
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 30
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Temperatura pracy: -10°C do +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: roztwór glikolu
• Sposób montażu: naścienny, w szafce rozdzielaczowej lub studni rozdzielaczowej

Wyposażenie rozdzielacza z zaworami 15-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, trzydzieści mosiężnych zaworów kulowych 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 15-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Ze względu na dużą liczbę sekcji należy zapewnić odpowiednią przestrzeń na podłączenie przewodów gruntowych oraz swobodny dostęp do wszystkich zaworów.

Przed rozpoczęciem montażu należy uwzględnić rozmieszczenie piętnastu par przewodów dolnego źródła, sposób ich prowadzenia oraz przestrzeń niezbędną do wykonywania czynności serwisowych.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku montażu w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni rozdzielacza.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 15-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one przygotowanie instalacji dolnego źródła do uruchomienia.

Przed rozpoczęciem eksploatacji należy przeprowadzić płukanie przewodów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Możliwość niezależnego odcinania piętnastu sekcji ułatwia organizację płukania i odpowietrzania poszczególnych obiegów. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz szczelność połączeń.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 15-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w instalacjach dolnego źródła gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Dobór rodzaju i stężenia płynu powinien wynikać z dokumentacji projektowej oraz uwzględniać wymagania temperaturowe i hydrauliczne instalacji. Odpowiednio przygotowane medium wspiera prawidłową eksploatację dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 15-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi rozwiązanie dla dużych instalacji gruntowych pomp ciepła, w których konieczne jest połączenie piętnastu niezależnych obiegów dolnego źródła oraz zapewnienie możliwości ich indywidualnego odcinania.

Belki PE100RC Ø90 mm, 30 mosiężnych zaworów kulowych oraz zespoły napełniająco-odpowietrzające tworzą funkcjonalny układ hydrauliczny przeznaczony do profesjonalnych instalacji geotermalnych.

Rozdzielacz z zaworami 15-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i wybierz rozwiązanie do wygodnej organizacji oraz obsługi piętnastu obiegów dolnego źródła pompy ciepła.
