Rozdzielacz z zaworami 14-sekcyjny PRAWTECH

Rozdzielacz z zaworami 14-sekcyjny PRAWTECH

W dużych instalacjach gruntowych pomp ciepła, obejmujących wiele niezależnych obiegów wymiennika gruntowego, odpowiednia organizacja hydrauliczna ma szczególne znaczenie dla późniejszej eksploatacji całego systemu. Rozdzielacz z zaworami 14-sekcyjny PRAWTECH umożliwia połączenie czternastu obiegów geotermalnych we wspólnym układzie kolektorowym, zapewniając rozprowadzenie płynu niskokrzepnącego do poszczególnych sekcji oraz jego powrót do instalacji pompy ciepła.

Model należy do serii Z PRAWTECH, w której zamiast rotametrów zastosowano armaturę odcinającą. Rozdzielacz wyposażono w 28 mosiężnych zaworów kulowych 1", rozmieszczonych po czternaście na belkach zasilającej i powrotnej. Każdy obieg posiada dwa niezależne punkty odcięcia, dzięki czemu wybrana sekcja może zostać hydraulicznie odizolowana podczas diagnostyki, konserwacji lub prac serwisowych.

Konstrukcja opiera się na dwóch belkach kolektorowych wykonanych z polietylenu PE100RC o średnicy Ø90 mm. Odejścia sekcyjne Ø40 mm, zespoły napełniająco-odpowietrzające 1" oraz konsola montażowa tworzą funkcjonalny układ hydrauliczny przeznaczony do współpracy z odpowiednio dobranymi płynami niskokrzepnącymi, w tym roztworami glikolu.

Najważniejsze zalety rozdzielacza z zaworami 14-sekcyjnego PRAWTECH

• Obsługa czternastu obiegów gruntowych – możliwość połączenia rozbudowanego dolnego źródła w jednym punkcie hydraulicznym
• Niezależne odcinanie każdej sekcji – możliwość zamknięcia wybranego obiegu na zasilaniu i powrocie
• Centralizacja połączeń hydraulicznych – uporządkowane prowadzenie przewodów gruntowego wymiennika ciepła
• Ułatwiona diagnostyka instalacji – możliwość odizolowania poszczególnych sekcji podczas prac technicznych
• Belki PE100RC Ø90 mm – konstrukcja przeznaczona do wielosekcyjnych systemów geotermalnych
• Rozstaw osiowy 100 mm – powtarzalne rozmieszczenie odejść ułatwiające organizację przyłączy
• Przystosowanie do płynów niskokrzepnących – współpraca z odpowiednio dobranymi roztworami glikolu
• Maksymalne ciśnienie robocze 10 bar – parametry dostosowane do instalacji dolnego źródła gruntowych pomp ciepła
• Możliwość montażu w różnych lokalizacjach – instalacja naścienna lub w odpowiednio zaprojektowanej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 14-sekcyjnego w instalacjach geotermalnych

Rozdzielacz 14-sekcyjny przeznaczony jest do instalacji dolnego źródła gruntowych pomp ciepła, w których wymiennik gruntowy obejmuje czternaście niezależnych obiegów hydraulicznych. Pozwala połączyć przewody poszczególnych sekcji ze wspólnymi belkami kolektorowymi, zachowując możliwość indywidualnego odcinania każdego obiegu.

Produkt znajduje zastosowanie między innymi w:

• instalacjach z czternastoma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących czternaście niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła obsługujących budynki wielorodzinne
• układach geotermalnych obiektów biurowych, usługowych i komercyjnych
• instalacjach wymagających indywidualnego odcinania licznych sekcji wymiennika gruntowego

W przypadku rozbudowanych pól sond geotermalnych możliwość niezależnego odcinania sekcji pozwala uporządkować obsługę instalacji. Podczas przeglądów, kontroli szczelności lub prac serwisowych wybrany obieg może zostać odizolowany od pozostałej części układu hydraulicznego.

Dobór rozdzielacza powinien uwzględniać liczbę obiegów dolnego źródła, wymagania hydrauliczne oraz dokumentację projektową instalacji.

Rozdzielacz z zaworami PRAWTECH 14-sekcyjny – odcinanie obiegów bez rotametrów

W rozdzielaczach PRAWTECH serii Z zastosowano mosiężne zawory kulowe na obu belkach kolektorowych. Rozwiązanie to umożliwia indywidualne otwieranie i zamykanie przepływu czynnika roboczego w poszczególnych obiegach gruntowego wymiennika ciepła.

Rozdzielacz z zaworami 14-sekcyjny PRAWTECH nie posiada rotametrów i nie umożliwia odczytu ani precyzyjnej regulacji natężenia przepływu w l/min. Zawory kulowe pełnią funkcję odcinającą, a nie pomiarową czy równoważącą.

Jeżeli dokumentacja projektowa przewiduje konieczność kontroli przepływu w poszczególnych obiegach, należy zastosować odpowiednio wyposażony rozdzielacz z rotametrami lub dodatkową armaturę pomiarowo-regulacyjną.

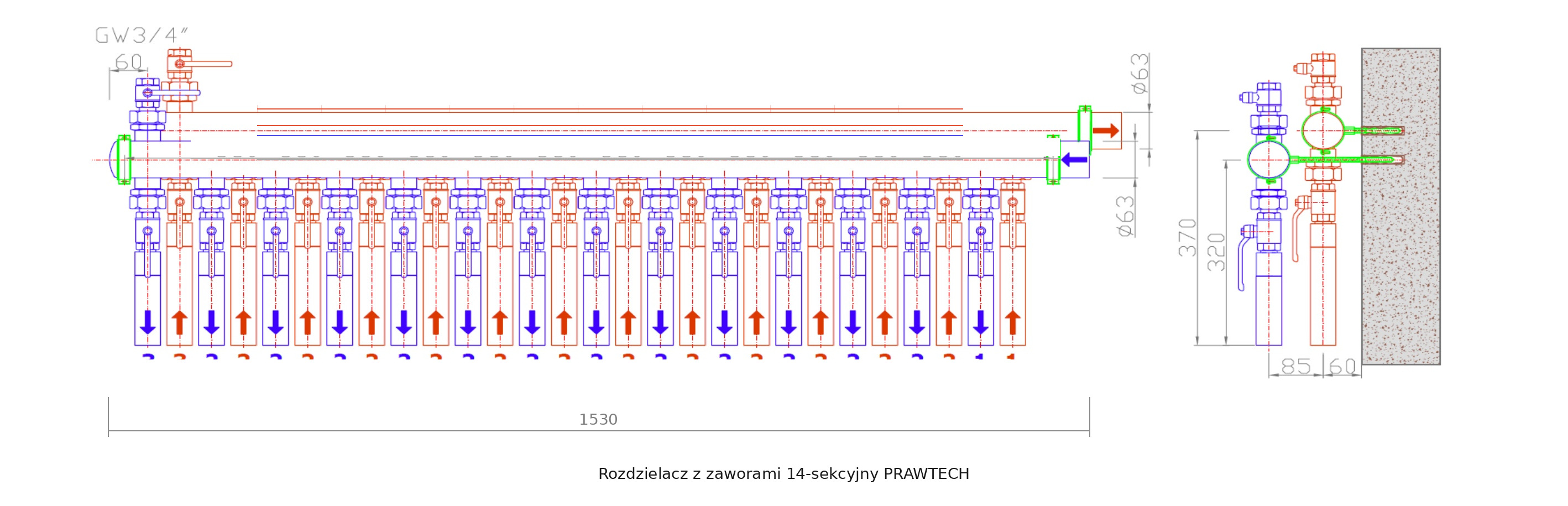

Konstrukcja rozdzielacza z zaworami 14-sekcyjnego PRAWTECH – belki PE100RC Ø90 mm

Podstawę konstrukcji stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, materiału stosowanego w instalacjach dolnego źródła gruntowych pomp ciepła. Belki odpowiadają za rozprowadzanie płynu niskokrzepnącego do poszczególnych obiegów oraz zbieranie medium powracającego z wymiennika gruntowego.

Standardowy wariant 14-sekcyjny posiada belki główne o średnicy 90 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co pozwala zachować uporządkowany układ przewodów i zaworów odcinających.

Każda belka posiada czternaście odejść wyposażonych w mosiężne zawory kulowe 1". Konstrukcja umożliwia połączenie wszystkich obiegów we wspólnym układzie hydraulicznym, z zachowaniem indywidualnego dostępu do armatury odcinającej.

Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia elementów odcinających do warunków montażowych. Belki kolektorowe należy instalować w dwóch równoległych poziomach, zapewniając dostęp do zaworów i przyłączy serwisowych.

28 mosiężnych zaworów kulowych 1" – niezależne odcinanie czternastu obiegów

Rozdzielacz PRAWTECH 14-sekcyjny wyposażono w 28 mosiężnych zaworów kulowych 1". Czternaście zaworów znajduje się na belce zasilającej, natomiast kolejne czternaście na belce powrotnej.

Każdy obieg posiada dwa punkty odcięcia, umożliwiające zamknięcie przepływu czynnika roboczego od strony zasilania i powrotu. Pozwala to odizolować wybraną sekcję podczas prac serwisowych, diagnostycznych lub konserwacyjnych.

W instalacjach obejmujących czternaście obiegów możliwość indywidualnego odcinania sekcji ułatwia identyfikację przewodów oraz prowadzenie czynności technicznych dotyczących wybranego fragmentu dolnego źródła.

Zawory kulowe przeznaczone są do odcinania przepływu i nie zastępują armatury służącej do dokładnego równoważenia hydraulicznego.

Parametry techniczne rozdzielacza z zaworami 14-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z zaworami
• Seria: Z
• Kod producenta: OZERZM144090
• Liczba sekcji: 14
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba zaworów odcinających: 28
• Rodzaj zaworów: mosiężne, kulowe
• Średnica zaworów sekcyjnych: 1"
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Temperatura pracy: -10°C do +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Regulacja przepływu: nie
• Indywidualne odcinanie sekcji: tak
• Medium robocze: roztwór glikolu
• Sposób montażu: naścienny, w szafce rozdzielaczowej lub studni rozdzielaczowej

Wyposażenie rozdzielacza z zaworami 14-sekcyjnego PRAWTECH

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, dwadzieścia osiem mosiężnych zaworów kulowych 1", dwa zespoły napełniająco-odpowietrzające 1" oraz konsolę montażową umożliwiającą stabilne zamocowanie rozdzielacza.

Montaż rozdzielacza z zaworami 14-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Ze względu na liczbę sekcji należy zapewnić odpowiednią przestrzeń na podłączenie przewodów gruntowych oraz swobodny dostęp do wszystkich zaworów.

Przed rozpoczęciem montażu należy uwzględnić rozmieszczenie czternastu par przewodów dolnego źródła, sposób ich prowadzenia oraz przestrzeń niezbędną do wykonywania czynności serwisowych.

Belki zasilająca i powrotna powinny zostać zamontowane w dwóch równoległych poziomach. W przypadku montażu w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni rozdzielacza.

Płukanie, napełnianie i odpowietrzanie rozdzielacza PRAWTECH 14-sekcyjnego

Rozdzielacz wyposażono w dwa zespoły napełniająco-odpowietrzające 1", po jednym na każdej belce kolektorowej. Umożliwiają one przygotowanie instalacji dolnego źródła do uruchomienia.

Przed rozpoczęciem eksploatacji należy przeprowadzić płukanie przewodów, napełnić instalację odpowiednio dobranym płynem niskokrzepnącym oraz usunąć powietrze z układu hydraulicznego.

Możliwość niezależnego odcinania czternastu sekcji ułatwia organizację płukania i odpowietrzania poszczególnych obiegów. Po zakończeniu czynności należy sprawdzić prawidłowe ustawienie zaworów oraz szczelność połączeń.

Glikol propylenowy i etylenowy – medium robocze rozdzielacza PRAWTECH 14-sekcyjnego

Rozdzielacz przeznaczony jest do współpracy z płynami niskokrzepnącymi stosowanymi w instalacjach dolnego źródła gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Dobór rodzaju i stężenia płynu powinien wynikać z dokumentacji projektowej oraz uwzględniać wymagania temperaturowe i hydrauliczne instalacji. Odpowiednio przygotowane medium wspiera prawidłową eksploatację dolnego źródła.

Dlaczego warto wybrać rozdzielacz z zaworami 14-sekcyjny PRAWTECH?

Rozdzielacz PRAWTECH serii Z stanowi praktyczne rozwiązanie dla dużych instalacji gruntowych pomp ciepła, w których konieczne jest połączenie czternastu niezależnych obiegów dolnego źródła oraz zapewnienie możliwości ich indywidualnego odcinania.

Belki PE100RC Ø90 mm, 28 mosiężnych zaworów kulowych oraz zespoły napełniająco-odpowietrzające tworzą funkcjonalny układ hydrauliczny przeznaczony do profesjonalnych instalacji geotermalnych.

Rozdzielacz z zaworami 14-sekcyjny PRAWTECH – zamów w OMEGA-PLAST i wybierz rozwiązanie do wygodnej organizacji oraz obsługi czternastu obiegów dolnego źródła pompy ciepła.
