Rozdzielacz z rotametrami 9-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 9-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 9-sekcyjny PRAWTECH to specjalistyczny element hydrauliczny przeznaczony do organizacji przepływu czynnika niskokrzepnącego w dziewięciu niezależnych obiegach dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie sond geotermalnych lub sekcji gruntowego wymiennika ciepła ze wspólnymi belkami kolektorowymi, zapewniając dostęp do indywidualnej kontroli i regulacji przepływu w każdym obiegu.

Model należy do serii R PRAWTECH i został wyposażony w dziewięć mosiężnych rotametrów liniowych o zakresie pomiarowym 8–38 l/min. Dzięki temu instalator może obserwować natężenie przepływu w poszczególnych sekcjach, przeprowadzać regulację hydrauliczną oraz kontrolować pracę instalacji podczas uruchamiania i eksploatacji.

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC o średnicy Ø90 mm. Dziewięć odejść sekcyjnych Ø40 mm, zawory kulowe odcinające oraz zespoły napełniająco-odpowietrzające tworzą funkcjonalny układ przeznaczony do rozbudowanych instalacji geotermalnych, w których istotne jest zachowanie odpowiednich warunków przepływu i możliwość serwisowania poszczególnych obiegów.

Najważniejsze zalety rozdzielacza z rotametrami 9-sekcyjnego PRAWTECH

• Obsługa dziewięciu obiegów geotermalnych – możliwość połączenia dziewięciu niezależnych sekcji dolnego źródła
• Indywidualna regulacja przepływu – dostosowanie natężenia przepływu w każdej sekcji do wymagań projektowych
• Dziewięć rotametrów 8–38 l/min – bieżąca kontrola przepływu czynnika roboczego
• Belki kolektorowe Ø90 mm – konstrukcja przeznaczona do rozbudowanych układów geotermalnych
• Wytrzymałe tworzywo PE100RC – materiał odpowiedni do instalacji dolnego źródła ciepła
• Równoważenie hydrauliczne – możliwość regulacji obiegów o różnych oporach przepływu
• Indywidualne odcinanie sekcji – wygodna diagnostyka i obsługa serwisowa
• Współpraca z płynami niskokrzepnącymi – przystosowanie do pracy z odpowiednio dobranymi roztworami glikolu
• Ciśnienie robocze do 10 bar – parametry dostosowane do instalacji geotermalnych

Rozdzielacz PRAWTECH 9-sekcyjny – zastosowanie w rozbudowanych dolnych źródłach

W instalacjach gruntowych pomp ciepła wykorzystujących wiele sond geotermalnych istotne jest odpowiednie połączenie obiegów i zapewnienie możliwości kontroli przepływu czynnika roboczego. Rozdzielacz PRAWTECH 9-sekcyjny umożliwia podłączenie dziewięciu niezależnych sekcji do wspólnego układu hydraulicznego.

Produkt znajduje zastosowanie przede wszystkim w:

• instalacjach z dziewięcioma pionowymi sondami geotermalnymi
• systemach dolnego źródła wykorzystujących dziewięć niezależnych obiegów gruntowych
• instalacjach geotermalnych budynków mieszkalnych, usługowych i komercyjnych
• układach gruntowych pomp ciepła wymagających regulacji przepływu w dziewięciu sekcjach
• instalacjach wykorzystujących wodne roztwory glikolu propylenowego lub etylenowego

Każdy obieg dolnego źródła może charakteryzować się innymi oporami hydraulicznymi wynikającymi z długości przewodów, głębokości odwiertów lub konfiguracji wymiennika gruntowego. Niezależna regulacja rotametrów pozwala dostosować przepływy do wartości przewidzianych w projekcie instalacji.

Dziewięć rotametrów PRAWTECH – kontrola przepływu i diagnostyka instalacji

W rozdzielaczu zastosowano dziewięć mosiężnych rotametrów liniowych, umożliwiających odczyt natężenia przepływu w każdej sekcji dolnego źródła. Standardowy zakres pomiarowy wynosi 8–38 l/min dla pojedynczego przepływomierza.

Wartość przepływu odczytywana jest na podstawie położenia pływaka znajdującego się wewnątrz korpusu rotametru. Prawidłowy odczyt następuje przy dolnej krawędzi pływaka na skali pomiarowej.

Regulacja przepływu odbywa się za pomocą zaworu kulowego zintegrowanego z korpusem mosiężnego rotametru. Do zmiany ustawienia wykorzystuje się śrubokręt płaski. Konstrukcja umożliwia również całkowite odcięcie przepływu w wybranej sekcji.

Możliwość bieżącego obserwowania dziewięciu przepływów ułatwia diagnostykę instalacji, identyfikowanie różnic pomiędzy obiegami oraz przeprowadzanie regulacji hydraulicznej podczas uruchamiania i późniejszych prac serwisowych.

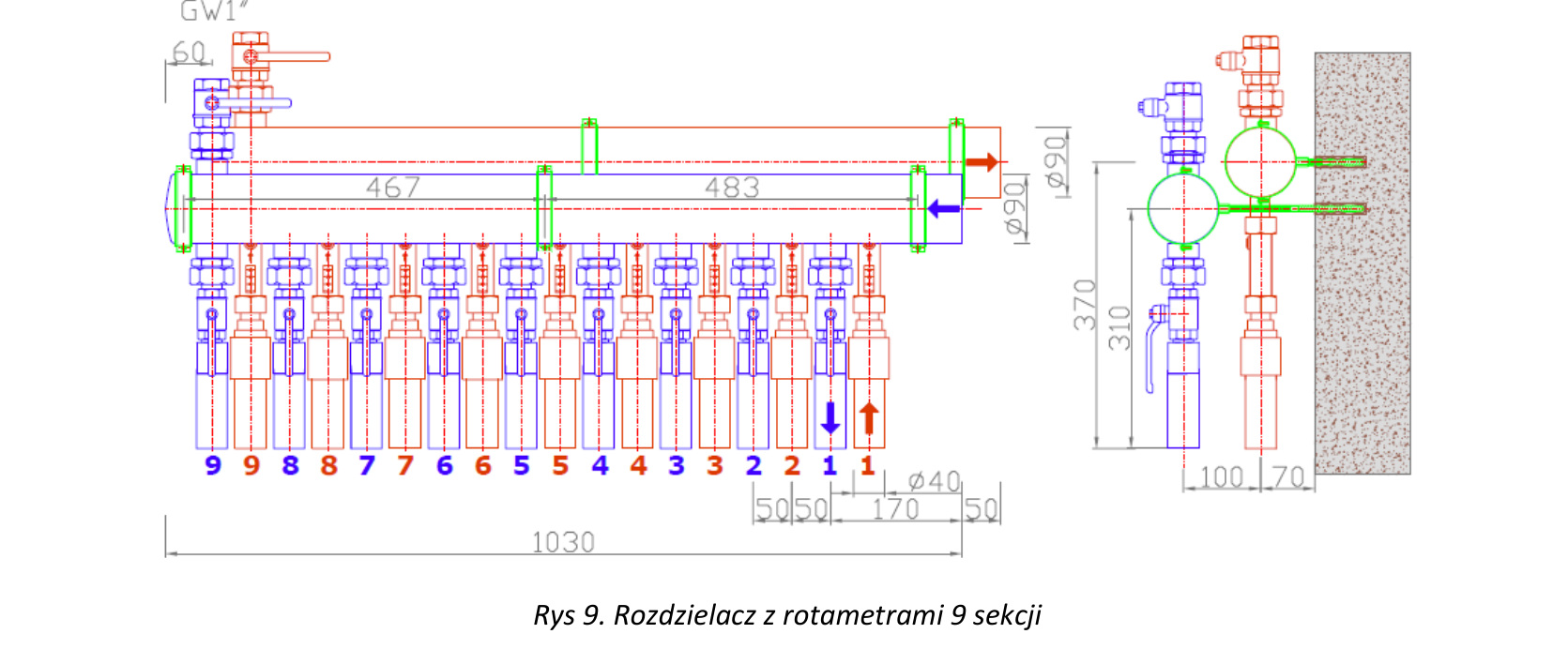

Konstrukcja rozdzielacza PRAWTECH 9-sekcyjnego z belek PE100RC Ø90 mm

Podstawę konstrukcji stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, przeznaczonego do pracy w instalacjach geotermalnych. W wariancie 9-sekcyjnym zastosowano belki główne o średnicy 90 mm, umożliwiające zbiorczy przepływ czynnika roboczego pomiędzy dziewięcioma obiegami a instalacją pompy ciepła.

Rozdzielacz posiada dziewięć odejść sekcyjnych Ø40 mm, które umożliwiają podłączenie przewodów dolnego źródła. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, zapewniając uporządkowane rozmieszczenie elementów regulacyjnych i odcinających.

Połączenia rozłączne skręcane pozwalają dostosować ustawienie rotametrów oraz zaworów kulowych do warunków montażowych. Konstrukcja umożliwia montaż w układzie dwóch równoległych belek kolektorowych, z zachowaniem dostępu do elementów wymagających regulacji i obsługi.

Parametry techniczne rozdzielacza z rotametrami 9-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Kod producenta: OZERRB094090
• Liczba sekcji: 9
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba rotametrów: 9
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: płyn niskokrzepnący, np. roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 9-sekcyjnego z rotametrami

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, dziewięć mosiężnych rotametrów liniowych 8–38 l/min, dziewięć zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

W konfiguracjach przeznaczonych do montażu naściennego producent przewiduje również ramki montażowe umożliwiające stabilne zamocowanie rozdzielacza. Liczba elementów mocujących zależy od wielkości konstrukcji i średnicy belek.

Montaż rozdzielacza z rotametrami PRAWTECH 9-sekcyjnego

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio dobranej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne zamocowanie konstrukcji oraz dostęp do wszystkich rotametrów, zaworów odcinających i przyłączy serwisowych.

Przed instalacją należy uwzględnić wymiary rozdzielacza, przebieg przewodów dolnego źródła oraz przestrzeń niezbędną do wykonywania czynności regulacyjnych i serwisowych. Belki kolektorowe powinny być zamontowane w dwóch równoległych poziomach.

W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej, która ograniczy kondensację wilgoci na powierzchni elementów instalacji.

Glikol propylenowy i etylenowy – współpraca z rozdzielaczem PRAWTECH

Rozdzielacz PRAWTECH jest przeznaczony do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego i etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas regulacji przepływu należy uwzględnić wpływ stężenia glikolu na wskazania rotametrów. Producent określa następujące współczynniki korekcyjne:

• Roztwór glikolu 20–30% – współczynnik korekcyjny 0,9
• Roztwór glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo wskazanie rotametru 30 l/min przy współczynniku 0,8 odpowiada skorygowanemu przepływowi 24 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Płukanie, napełnianie i odpowietrzanie rozdzielacza 9-sekcyjnego PRAWTECH

Rozdzielacz wyposażono w zespoły zaworowe umożliwiające płukanie, napełnianie i odpowietrzanie instalacji dolnego źródła. Przed pierwszym uruchomieniem konieczne jest dokładne usunięcie zanieczyszczeń stałych ze wszystkich dziewięciu obiegów.

Drobne cząstki mogą zakłócać pracę rotametrów, powodując blokowanie pływaków i nieprawidłowe wskazania przepływu. Podczas uruchamiania należy również sprawdzić prawidłowy kierunek przepływu czynnika przez przepływomierze.

Po napełnieniu i odpowietrzeniu instalacji należy przeprowadzić regulację przepływów w dziewięciu sekcjach zgodnie z dokumentacją projektową oraz charakterystyką pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 9-sekcyjny PRAWTECH?

Rozdzielacz 9-sekcyjny umożliwia połączenie dziewięciu obiegów geotermalnych w jednym punkcie hydraulicznym, zapewniając dostęp do indywidualnej regulacji i kontroli przepływu. Zastosowanie rotametrów pozwala obserwować pracę każdej sekcji, a zawory odcinające ułatwiają wykonywanie czynności technicznych i serwisowych.

Belki kolektorowe PE100RC Ø90 mm, dziewięć rotametrów oraz wyposażenie serwisowe tworzą funkcjonalny układ dla wykonawców i inwestorów realizujących rozbudowane dolne źródła gruntowych pomp ciepła.

Rozdzielacz z rotametrami 9-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
