Rozdzielacz z rotametrami 8-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 8-sekcyjny PRAWTECH

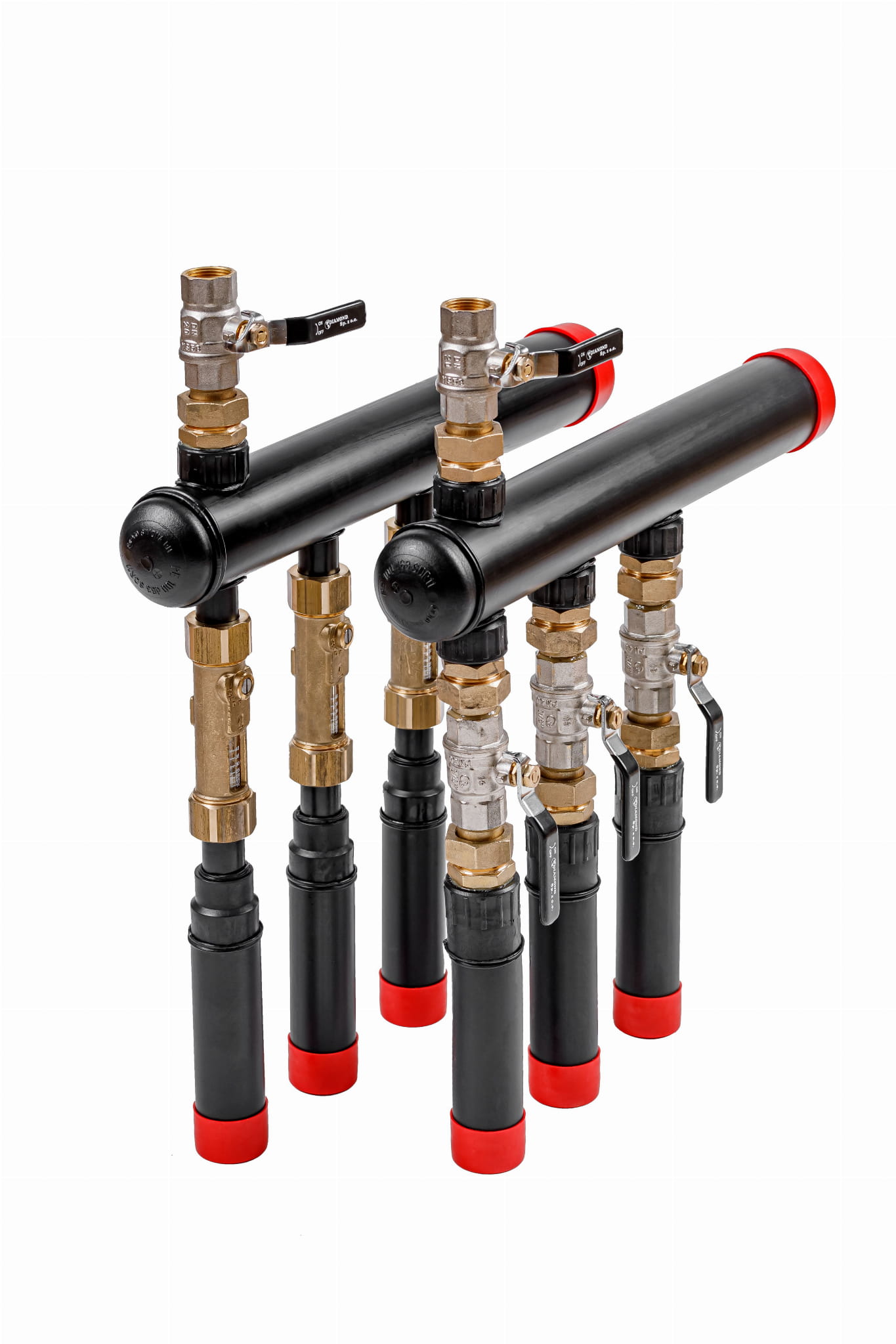

Rozdzielacz z rotametrami 8-sekcyjny PRAWTECH to specjalistyczny rozdzielacz hydrauliczny przeznaczony do obsługi ośmiu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie sond geotermalnych lub sekcji gruntowego wymiennika ciepła we wspólny układ hydrauliczny, zapewniając dostęp do indywidualnej kontroli i regulacji przepływu czynnika roboczego.

Model należy do serii R PRAWTECH i jest wyposażony w osiem mosiężnych rotametrów liniowych o zakresie 8–38 l/min. Dzięki nim możliwe jest monitorowanie przepływu w każdym obiegu oraz jego dostosowanie do wartości określonych w projekcie instalacji. Rozwiązanie ułatwia równoważenie hydrauliczne rozbudowanego dolnego źródła i kontrolowanie pracy poszczególnych sekcji.

Konstrukcja rozdzielacza oparta jest na dwóch belkach kolektorowych wykonanych z polietylenu PE100RC o średnicy Ø90 mm. Osiem odejść sekcyjnych Ø40 mm, zawory odcinające oraz zespoły napełniająco-odpowietrzające tworzą kompletny układ przeznaczony do profesjonalnych instalacji geotermalnych. Rozdzielacz jest przystosowany do pracy z odpowiednio dobranymi płynami niskokrzepnącymi, w tym wodnymi roztworami glikolu propylenowego i etylenowego.

Najważniejsze zalety rozdzielacza z rotametrami 8-sekcyjnego PRAWTECH

• Osiem niezależnych obiegów geotermalnych – możliwość połączenia i obsługi ośmiu sekcji dolnego źródła
• Indywidualne równoważenie hydrauliczne – regulacja przepływu w każdej sekcji zgodnie z wymaganiami projektowymi
• Belki kolektorowe Ø90 mm – konstrukcja przeznaczona do układów z większą liczbą obiegów
• Kontrola parametrów przepływu – możliwość bieżącego obserwowania pracy poszczególnych sekcji
• Odporna konstrukcja PE100RC – materiał przystosowany do zastosowań w instalacjach geotermalnych
• Możliwość odcinania pojedynczych obiegów – ułatwiona diagnostyka i wykonywanie czynności serwisowych
• Współpraca z płynami niskokrzepnącymi – możliwość zastosowania odpowiednio dobranych roztworów glikolu
• Ciśnienie robocze do 10 bar – parametry odpowiednie do instalacji dolnego źródła ciepła
• Elastyczne możliwości montażu – instalacja naścienna lub w odpowiednio dobranej szafce bądź studni rozdzielaczowej

Rozdzielacz 8-sekcyjny PRAWTECH – zastosowanie w instalacjach geotermalnych

W systemach gruntowych pomp ciepła wykorzystujących wiele sond lub sekcji wymiennika gruntowego konieczne jest odpowiednie rozprowadzenie czynnika niskokrzepnącego pomiędzy poszczególne obiegi. Rozdzielacz PRAWTECH 8-sekcyjny umożliwia połączenie ośmiu niezależnych obiegów z instalacją dolnego źródła pompy ciepła.

Produkt znajduje zastosowanie między innymi w:

• instalacjach z ośmioma pionowymi sondami geotermalnymi
• systemach dolnego źródła z ośmioma niezależnymi obiegami gruntowymi
• instalacjach geotermalnych budynków mieszkalnych i wielorodzinnych
• układach gruntowych pomp ciepła obsługujących obiekty użytkowe i komercyjne
• instalacjach wymagających indywidualnej regulacji i kontroli ośmiu sekcji

Każdy obieg może charakteryzować się innymi oporami hydraulicznymi wynikającymi między innymi z długości przewodów oraz konfiguracji wymiennika gruntowego. Zastosowanie rotametrów pozwala ustawić przepływy zgodnie z dokumentacją projektową i kontrolować ich wartości podczas eksploatacji instalacji.

Belki kolektorowe PE100RC Ø90 mm – konstrukcja do rozbudowanych dolnych źródeł

Wariant 8-sekcyjny wykorzystuje dwie belki kolektorowe wykonane z PE100RC o średnicy 90 mm. Jest to rozwiązanie stosowane w większych konfiguracjach rozdzielaczy PRAWTECH, w których przewody zbiorcze obsługują większą liczbę obiegów dolnego źródła.

Odpowiednio dobrana średnica belek ma znaczenie dla hydrauliki instalacji, ponieważ przewodami zbiorczymi przepływa medium pochodzące z wielu sekcji gruntowego wymiennika ciepła. Ostateczny dobór rozdzielacza powinien uwzględniać wymagane natężenie przepływu, opory hydrauliczne oraz parametry pompy obiegowej.

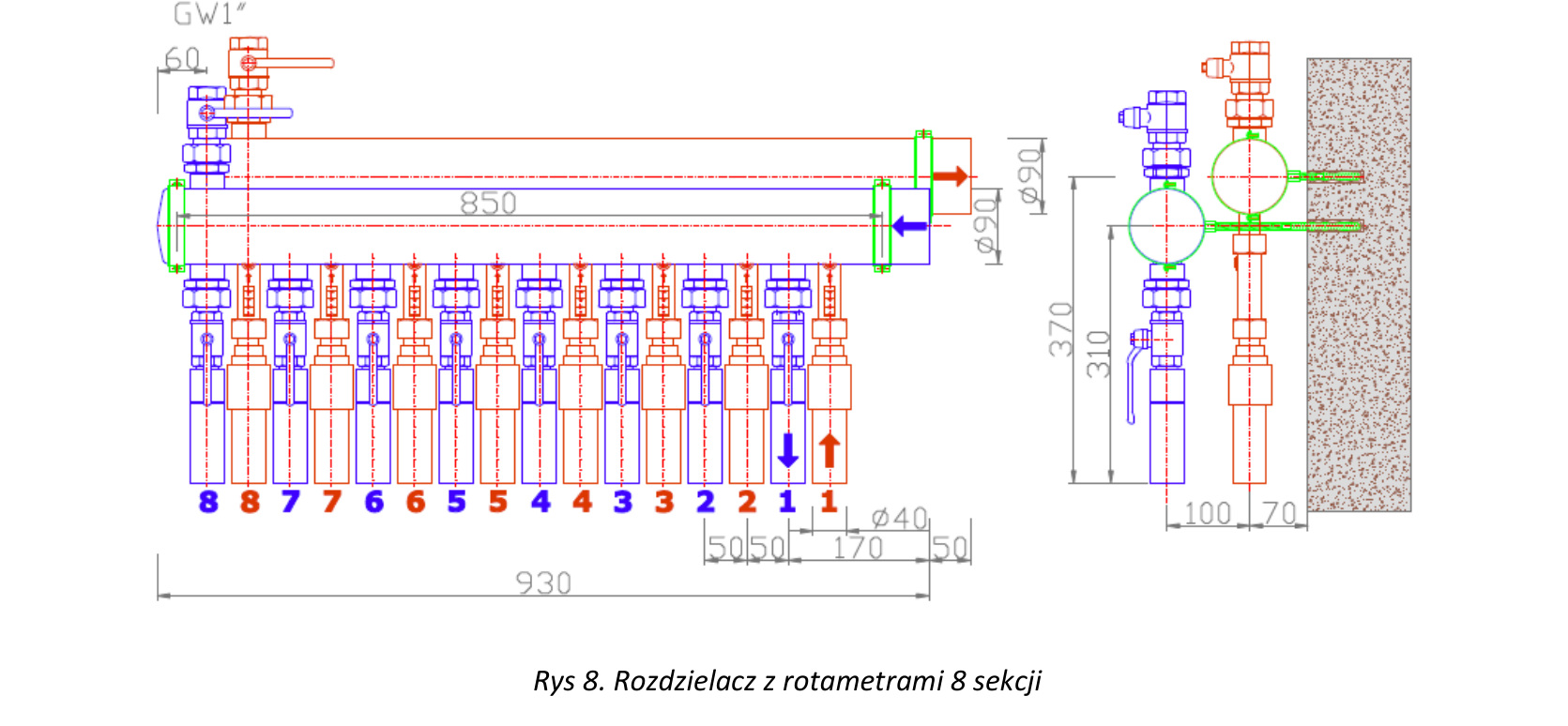

Rozdzielacz posiada osiem odejść Ø40 mm, a rozstaw osiowy sąsiednich sekcji wynosi 100 mm. Konstrukcja umożliwia uporządkowane podłączenie przewodów dolnego źródła oraz zapewnia dostęp do elementów regulacyjnych i odcinających.

Całkowita długość rozdzielacza wynosi około 930 mm, natomiast wysokość około 370 mm. Wymiary te należy uwzględnić podczas planowania miejsca montażu i doboru odpowiedniej szafki lub studni rozdzielaczowej.

Osiem rotametrów 8–38 l/min – regulacja i kontrola przepływu glikolu

Rozdzielacz wyposażono w osiem mosiężnych rotametrów liniowych, umożliwiających odczyt natężenia przepływu w poszczególnych obiegach. Standardowy zakres pomiarowy każdego przepływomierza wynosi 8–38 l/min.

Odczyt wartości odbywa się na podstawie położenia pływaka znajdującego się wewnątrz korpusu rotametru. Prawidłową wartość przepływu wskazuje dolna krawędź pływaka na skali pomiarowej.

Regulacja przepływu odbywa się za pomocą zaworu kulowego zintegrowanego z korpusem mosiężnego rotametru. Do zmiany ustawienia wykorzystuje się śrubokręt płaski. Zawór umożliwia również całkowite odcięcie przepływu w wybranej sekcji.

Możliwość indywidualnego ustawienia ośmiu obiegów ułatwia hydrauliczne równoważenie instalacji oraz dostosowanie natężenia przepływu do charakterystyki poszczególnych sond geotermalnych.

Parametry techniczne rozdzielacza z rotametrami 8-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Kod producenta: OZERRB084090
• Liczba sekcji: 8
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Długość całkowita: około 930 mm
• Wysokość całkowita: około 370 mm
• Liczba rotametrów: 8
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: płyn niskokrzepnący, np. roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 8-sekcyjnego z rotametrami

Standardowe wyposażenie rozdzielacza obejmuje dwie belki kolektorowe PE100RC Ø90 mm, osiem mosiężnych rotametrów liniowych 8–38 l/min, osiem zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

W przypadku rozdzielaczy przeznaczonych do montażu naściennego producent przewiduje również ramki montażowe umożliwiające stabilne zamocowanie konstrukcji. Ich liczba zależy od wielkości rozdzielacza i średnicy belek.

Montaż rozdzielacza z rotametrami PRAWTECH 8-sekcyjnego

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio dobranej szafce rozdzielaczowej lub studni rozdzielaczowej. Wybrane miejsce powinno zapewniać stabilne zamocowanie konstrukcji i swobodny dostęp do wszystkich rotametrów, zaworów oraz przyłączy serwisowych.

Ze względu na długość rozdzielacza wynoszącą około 930 mm należy odpowiednio zaplanować przestrzeń montażową oraz przebieg przewodów dolnego źródła. Belki kolektorowe powinny być zamontowane w dwóch równoległych poziomach.

Jeżeli rozdzielacz instalowany jest w ogrzewanym pomieszczeniu, producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów układu.

Glikol propylenowy i etylenowy – dobór medium oraz korekta wskazań rotametrów

Rozdzielacz PRAWTECH jest przeznaczony do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

W przypadku stosowania glikolu należy uwzględnić wpływ jego stężenia na wskazania rotametrów. Producent określa następujące współczynniki korekcyjne:

• Roztwór glikolu 20–30% – współczynnik korekcyjny 0,9
• Roztwór glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo wskazanie rotametru wynoszące 25 l/min przy współczynniku 0,8 odpowiada skorygowanemu przepływowi 20 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Uruchomienie i serwisowanie rozdzielacza PRAWTECH 8-sekcyjnego

Przed pierwszym uruchomieniem rozdzielacza konieczne jest dokładne wypłukanie wszystkich obiegów dolnego źródła i usunięcie zanieczyszczeń stałych. Drobne cząstki mogą zakłócać pracę rotametrów, powodując blokowanie pływaków i nieprawidłowe wskazania przepływu.

Do płukania, napełniania i odpowietrzania instalacji służą zespoły zaworowe umieszczone na belkach kolektorowych. Podczas uruchamiania należy sprawdzić prawidłowy kierunek przepływu czynnika przez rotametry, ponieważ nieprawidłowe podłączenie może skutkować błędnymi wskazaniami lub brakiem odczytu.

Po przygotowaniu instalacji należy przeprowadzić regulację przepływów we wszystkich ośmiu sekcjach zgodnie z dokumentacją projektową oraz parametrami pracy pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 8-sekcyjny PRAWTECH?

Wariant 8-sekcyjny umożliwia centralne zarządzanie przepływem czynnika roboczego w ośmiu obiegach geotermalnych. Zastosowanie rotametrów pozwala kontrolować pracę każdej sekcji, a indywidualne zawory odcinające ułatwiają diagnostykę oraz obsługę techniczną instalacji.

Belki kolektorowe PE100RC Ø90 mm, osiem rotametrów oraz wyposażenie serwisowe tworzą funkcjonalny układ dla wykonawców i inwestorów realizujących rozbudowane dolne źródła gruntowych pomp ciepła. Rozdzielacz pozwala połączyć poszczególne obiegi w jednym punkcie i zapewnia dostęp do regulacji hydraulicznej całego systemu.

Rozdzielacz z rotametrami 8-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
