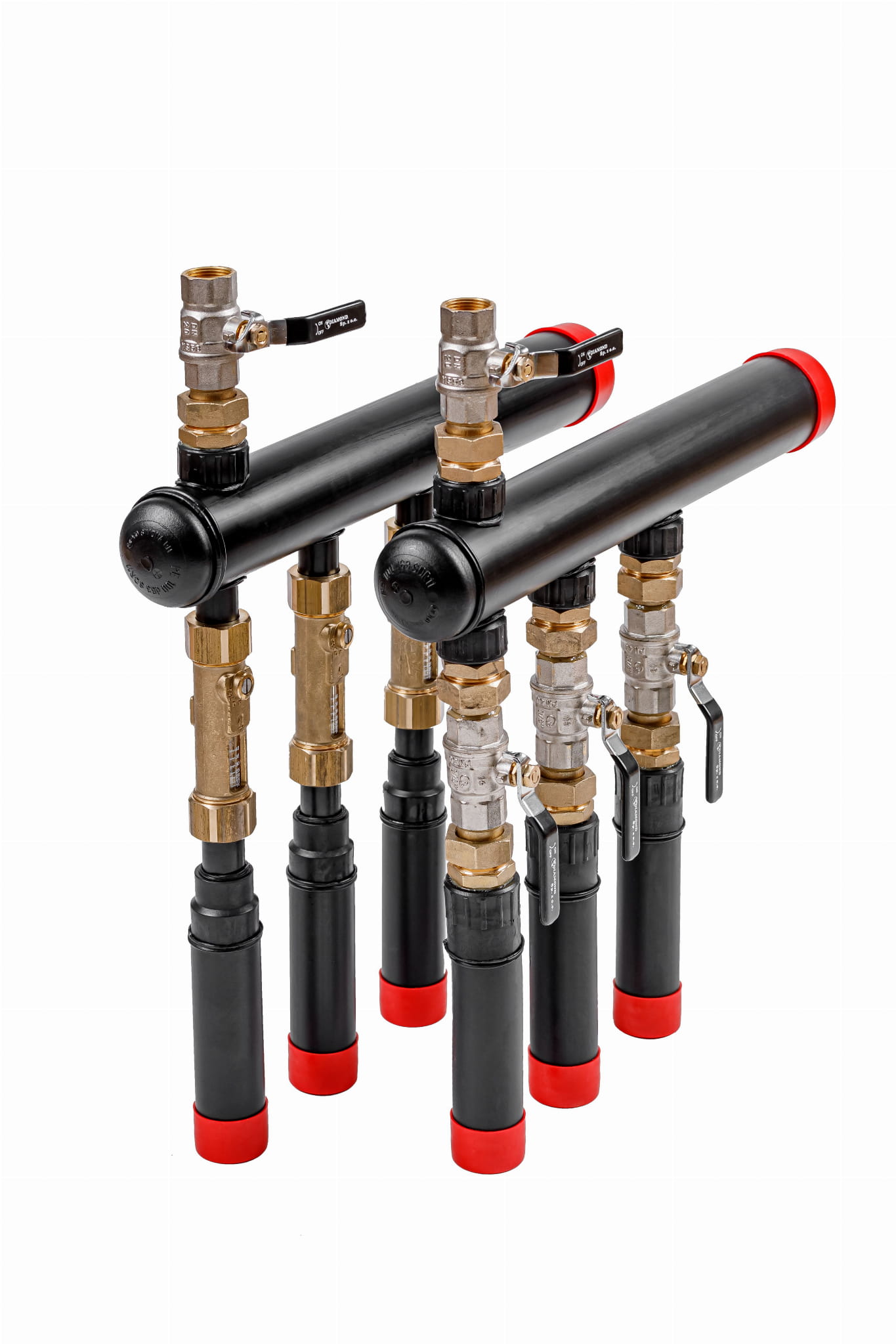

Rozdzielacz z rotametrami 7-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 7-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 7-sekcyjny PRAWTECH to profesjonalny rozdzielacz hydrauliczny przeznaczony do obsługi siedmiu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Stanowi centralny punkt rozdziału i zbierania czynnika niskokrzepnącego, umożliwiając połączenie sond geotermalnych lub sekcji wymiennika gruntowego ze wspólnym układem hydraulicznym.

W odróżnieniu od mniejszych wariantów serii R, model 7-sekcyjny posiada powiększone belki kolektorowe o średnicy Ø90 mm. Konstrukcja została dostosowana do instalacji wykorzystujących większą liczbę obiegów, w których odpowiedni dobór średnicy przewodów zbiorczych ma znaczenie dla warunków przepływu i oporów hydraulicznych całego systemu.

Rozdzielacz wyposażono w siedem mosiężnych rotametrów liniowych o zakresie 8–38 l/min, umożliwiających indywidualny odczyt i regulację przepływu w każdej sekcji. Belki wykonane z PE100RC, odejścia Ø40 mm oraz wyposażenie odcinające i serwisowe tworzą funkcjonalny układ przeznaczony do profesjonalnych instalacji geotermalnych.

Najważniejsze zalety rozdzielacza z rotametrami 7-sekcyjnego PRAWTECH

• Obsługa siedmiu obiegów dolnego źródła – połączenie siedmiu niezależnych sekcji gruntowego wymiennika ciepła
• Powiększone belki kolektorowe Ø90 mm – konstrukcja dostosowana do większej liczby obiegów geotermalnych
• Indywidualna regulacja przepływu – możliwość dostosowania parametrów hydraulicznych każdej sekcji
• Równoważenie instalacji – ułatwione ustawianie przepływów zgodnie z dokumentacją projektową
• Konstrukcja PE100RC – wytrzymałe tworzywo przeznaczone do instalacji dolnego źródła ciepła
• Kontrola pracy układu – możliwość obserwowania przepływów w poszczególnych obiegach
• Indywidualne odcinanie sekcji – ułatwiona diagnostyka i prowadzenie prac serwisowych
• Ciśnienie robocze do 10 bar – parametry odpowiednie do profesjonalnych instalacji geotermalnych
• Elastyczne możliwości montażowe – instalacja naścienna, w szafce lub studni rozdzielaczowej

Rozdzielacz PRAWTECH 7-sekcyjny do rozbudowanych dolnych źródeł ciepła

Instalacje gruntowych pomp ciepła wykorzystujące siedem obiegów wymagają odpowiednio zaprojektowanego układu rozprowadzania czynnika roboczego. Rozdzielacz PRAWTECH umożliwia połączenie poszczególnych sekcji we wspólnym punkcie hydraulicznym, zachowując możliwość niezależnej kontroli każdej z nich.

Produkt znajduje zastosowanie przede wszystkim w:

• instalacjach z siedmioma pionowymi sondami geotermalnymi
• systemach dolnego źródła wykorzystujących siedem niezależnych obiegów gruntowych
• instalacjach geotermalnych budynków mieszkalnych, komercyjnych i użytkowych
• układach wymagających indywidualnego równoważenia hydraulicznego siedmiu sekcji
• instalacjach wykorzystujących wodne roztwory glikolu propylenowego lub etylenowego

Właściwe ustawienie przepływów w poszczególnych obiegach pozwala dostosować pracę instalacji do parametrów projektowych. Jest to szczególnie ważne w przypadku sond o różnych oporach hydraulicznych lub rozbudowanych układów dolnego źródła.

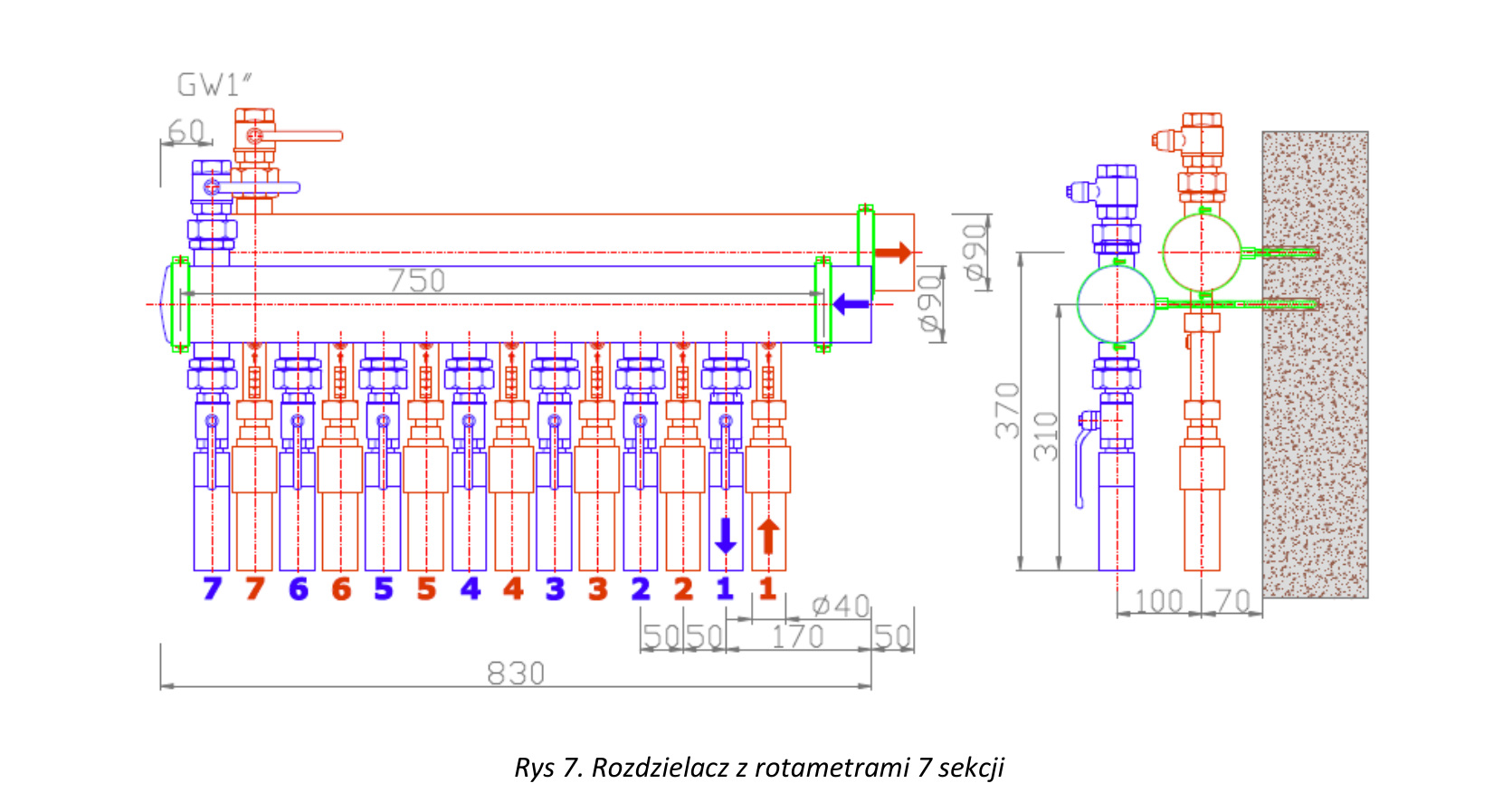

Belki kolektorowe Ø90 mm – konstrukcja rozdzielacza PRAWTECH 7-sekcyjnego

Podstawę konstrukcji stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC. W wariancie 7-sekcyjnym zastosowano belki o średnicy 90 mm, podczas gdy rozdzielacze od 2 do 6 sekcji w omawianej serii posiadają belki Ø63 mm.

Zwiększona średnica przewodów zbiorczych pozwala dostosować konstrukcję rozdzielacza do większej liczby podłączonych obiegów. Ostateczne parametry przepływu oraz opory hydrauliczne całego systemu zależą jednak od projektu instalacji, długości sond, zastosowanego medium i charakterystyki pompy obiegowej.

Rozdzielacz posiada siedem odejść sekcyjnych Ø40 mm, przeznaczonych do podłączenia obiegów dolnego źródła. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm.

Zastosowanie rozłącznych połączeń skręcanych umożliwia dostosowanie ustawienia elementów regulacyjnych i odcinających do warunków montażowych oraz zapewnienie wygodnego dostępu podczas eksploatacji.

Siedem rotametrów PRAWTECH – kontrola przepływu i równoważenie hydrauliczne

W rozdzielaczu zastosowano siedem mosiężnych rotametrów liniowych, które umożliwiają bieżący odczyt natężenia przepływu w poszczególnych sekcjach dolnego źródła. Standardowy zakres pomiarowy każdego przepływomierza wynosi 8–38 l/min.

Odczyt odbywa się na podstawie położenia pływaka wewnątrz korpusu rotametru. Prawidłową wartość przepływu wskazuje dolna krawędź pływaka na skali pomiarowej.

Regulacja w standardowych rotametrach mosiężnych odbywa się za pomocą zaworu kulowego zintegrowanego z korpusem przepływomierza. Do zmiany ustawienia wykorzystuje się śrubokręt płaski. Konstrukcja umożliwia również całkowite odcięcie przepływu w wybranej sekcji.

Możliwość niezależnej regulacji siedmiu obiegów ułatwia hydrauliczne zrównoważenie instalacji i kontrolowanie pracy dolnego źródła podczas uruchamiania oraz późniejszych przeglądów technicznych.

Parametry techniczne rozdzielacza z rotametrami 7-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Kod producenta: OZERRB074090
• Liczba sekcji: 7
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba rotametrów: 7
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: odpowiednio dobrany płyn niskokrzepnący
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 7-sekcyjnego z rotametrami

Rozdzielacz wyposażony jest w dwie belki kolektorowe PE100RC Ø90 mm, siedem mosiężnych rotametrów liniowych 8–38 l/min, siedem zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

W przypadku rozdzielaczy przeznaczonych do montażu naściennego producent przewiduje również ramki montażowe. Liczba elementów mocujących zależy od wielkości rozdzielacza i średnicy belek.

Montaż rozdzielacza z rotametrami PRAWTECH 7-sekcyjnego

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio dobranej szafce rozdzielaczowej lub studni rozdzielaczowej. Ze względu na większą średnicę belek i liczbę sekcji szczególnie ważne jest uwzględnienie wymiarów całkowitych konstrukcji oraz zapewnienie dostępu do wszystkich elementów regulacyjnych.

Przed montażem należy przygotować stabilną powierzchnię mocowania i zaplanować przebieg przewodów dolnego źródła. Belki kolektorowe powinny być zamontowane w dwóch równoległych poziomach.

W przypadku lokalizacji rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej ograniczającej kondensację wilgoci na powierzchni elementów układu.

Współpraca rozdzielacza PRAWTECH z glikolem propylenowym i etylenowym

Rozdzielacz PRAWTECH jest przeznaczony do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego i etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas regulacji instalacji należy uwzględnić wpływ stężenia glikolu na wskazania rotametrów. Dla określonych stężeń producent podaje następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9
• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo przy wskazaniu rotametru 30 l/min i współczynniku 0,8 skorygowana wartość przepływu wynosi 24 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Płukanie, napełnianie i uruchomienie rozdzielacza 7-sekcyjnego PRAWTECH

Rozdzielacz wyposażono w zespoły zaworowe umożliwiające płukanie, napełnianie i odpowietrzanie instalacji dolnego źródła. Przed pierwszym uruchomieniem konieczne jest dokładne usunięcie zanieczyszczeń stałych ze wszystkich obiegów.

Drobne cząstki mogą zakłócać pracę rotametrów, powodując blokowanie pływaków i nieprawidłowe wskazania przepływu. Podczas uruchamiania należy również zweryfikować prawidłowy kierunek przepływu czynnika przez przepływomierze.

Po napełnieniu i odpowietrzeniu instalacji należy przeprowadzić regulację siedmiu sekcji zgodnie z założeniami projektowymi i charakterystyką pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 7-sekcyjny PRAWTECH?

Rozdzielacz 7-sekcyjny stanowi rozwiązanie przeznaczone do instalacji geotermalnych wymagających obsługi większej liczby obiegów dolnego źródła. Powiększone belki Ø90 mm odróżniają ten wariant od mniejszych modeli, a siedem rotametrów umożliwia indywidualne kontrolowanie przepływu w każdej sekcji.

Połączenie konstrukcji PE100RC, elementów regulacyjnych oraz wyposażenia serwisowego zapewnia wygodną obsługę instalacji podczas montażu, uruchamiania i eksploatacji.

Rozdzielacz z rotametrami 7-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
