Rozdzielacz z rotametrami 5-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 5-sekcyjny PRAWTECH

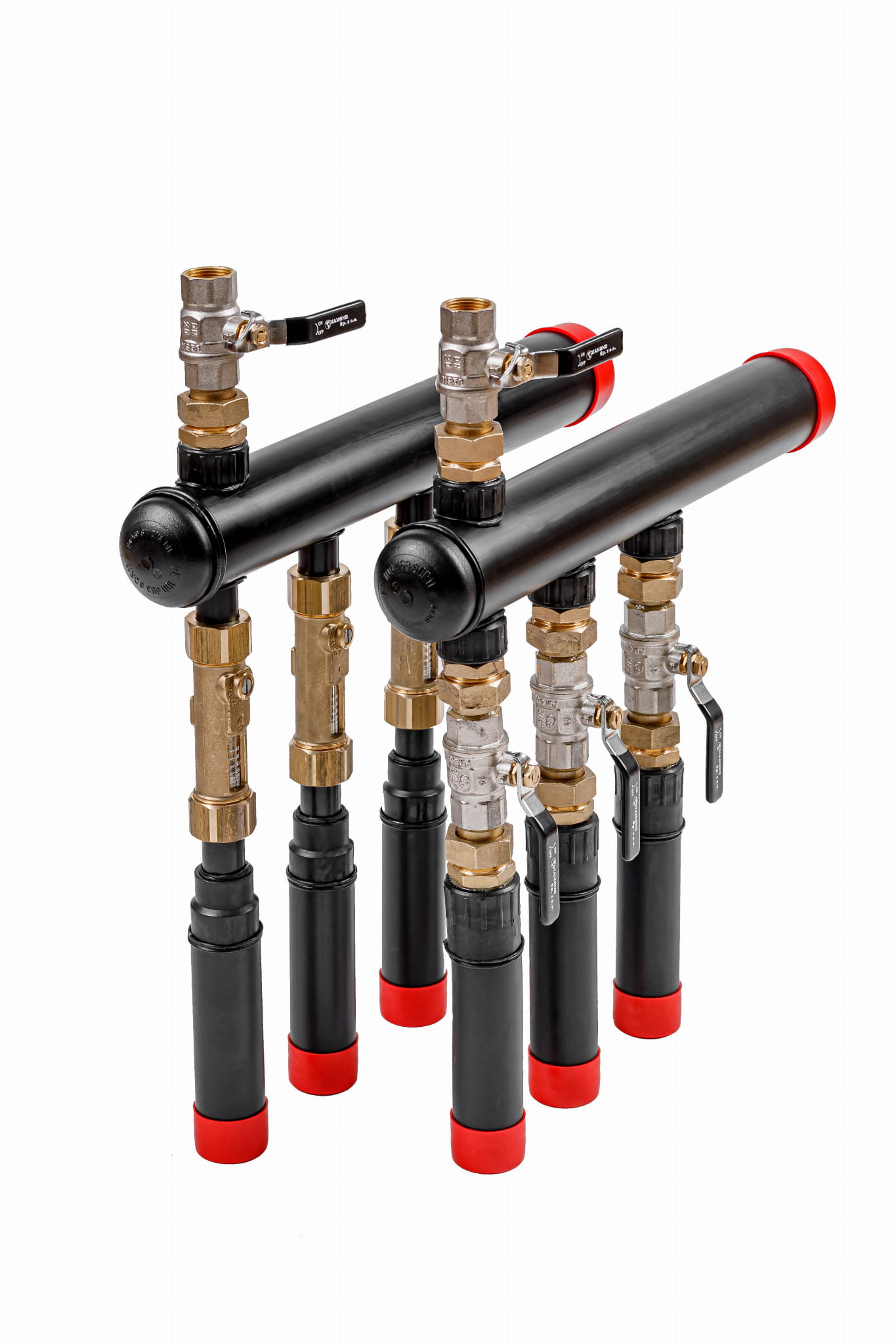

Rozdzielacz z rotametrami 5-sekcyjny PRAWTECH to specjalistyczny element instalacji geotermalnej przeznaczony do połączenia pięciu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia rozprowadzenie czynnika niskokrzepnącego pomiędzy sondami geotermalnymi lub sekcjami wymiennika gruntowego oraz zebranie medium powracającego do maszynowni pompy ciepła.

Model należy do serii R PRAWTECH i został wyposażony w pięć mosiężnych rotametrów liniowych o standardowym zakresie pomiarowym 8–38 l/min. Każdy z nich umożliwia niezależny odczyt i regulację przepływu, co pozwala dostosować pracę poszczególnych obiegów do wymagań hydraulicznych całej instalacji.

Konstrukcja rozdzielacza opiera się na dwóch belkach kolektorowych wykonanych z polietylenu PE100RC. W omawianej konfiguracji zastosowano belki główne o średnicy 63 mm oraz pięć odejść sekcyjnych Ø40 mm. Rozdzielacz posiada również zawory odcinające i zespoły napełniająco-odpowietrzające, które ułatwiają uruchomienie, regulację i obsługę instalacji dolnego źródła.

Najważniejsze zalety rozdzielacza z rotametrami 5-sekcyjnego PRAWTECH

• Obsługa pięciu obiegów geotermalnych – możliwość połączenia pięciu niezależnych sekcji dolnego źródła
• Pięć rotametrów 8–38 l/min – indywidualny odczyt natężenia przepływu w każdym obiegu
• Równoważenie hydrauliczne – regulacja przepływów zgodnie z parametrami projektowymi instalacji
• Wytrzymała konstrukcja PE100RC – belki kolektorowe przeznaczone do instalacji geotermalnych
• Indywidualne odcinanie sekcji – możliwość wyłączenia wybranego obiegu podczas obsługi technicznej
• Współpraca z glikolem – przystosowanie do pracy z odpowiednio dobranymi płynami niskokrzepnącymi
• Ciśnienie robocze do 10 bar – parametry dostosowane do układów dolnego źródła ciepła
• Możliwość różnych sposobów montażu – instalacja naścienna, w szafce lub studni rozdzielaczowej

Rozdzielacz 5-sekcyjny PRAWTECH – zastosowanie w rozbudowanych instalacjach geotermalnych

W instalacjach gruntowych pomp ciepła wykorzystujących większą liczbę sond lub obiegów wymiennika gruntowego konieczne jest właściwe rozprowadzenie czynnika roboczego oraz zapewnienie możliwości kontroli przepływu w każdej sekcji.

Rozdzielacz PRAWTECH 5-sekcyjny znajduje zastosowanie między innymi w:

• instalacjach z pięcioma pionowymi sondami geotermalnymi
• systemach dolnego źródła wykorzystujących pięć niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła w budynkach mieszkalnych i użytkowych
• układach geotermalnych wymagających indywidualnego równoważenia pięciu sekcji
• instalacjach wykorzystujących wodne roztwory glikolu propylenowego lub etylenowego

Możliwość regulacji każdego obiegu oddzielnie ma szczególne znaczenie w instalacjach, w których poszczególne sondy lub sekcje wymiennika gruntowego charakteryzują się różnymi oporami hydraulicznymi. Odpowiednie ustawienie przepływów pomaga zapewnić parametry przewidziane w projekcie dolnego źródła.

Pięć rotametrów PRAWTECH – kontrola pracy każdego obiegu

W rozdzielaczu zastosowano pięć mosiężnych rotametrów liniowych, umożliwiających bieżącą obserwację natężenia przepływu czynnika roboczego. Standardowy zakres pomiarowy wynosi 8–38 l/min dla każdej sekcji.

Wartość przepływu odczytuje się na podstawie położenia pływaka widocznego wewnątrz korpusu rotametru. Prawidłowy odczyt następuje przy dolnej krawędzi pływaka, zgodnie ze skalą pomiarową przepływomierza.

Regulacja przepływu odbywa się za pomocą zaworu kulowego zintegrowanego z korpusem rotametru. W standardowej wersji mosiężnej do zmiany ustawienia wykorzystuje się śrubokręt płaski. Konstrukcja umożliwia również całkowite odcięcie przepływu w wybranej sekcji.

Dzięki niezależnym rotametrom instalator może kontrolować rozdział przepływu pomiędzy pięcioma obiegami oraz wprowadzać korekty podczas uruchamiania i regulacji hydraulicznej dolnego źródła.

Konstrukcja PE100RC i układ pięciu sekcji rozdzielacza PRAWTECH

Rozdzielacz wykonany jest z dwóch belek kolektorowych z PE100RC, tworzących wspólny układ zasilania i powrotu czynnika roboczego. Materiał ten jest stosowany w instalacjach geotermalnych ze względu na właściwości mechaniczne oraz odporność na warunki pracy dolnego źródła ciepła.

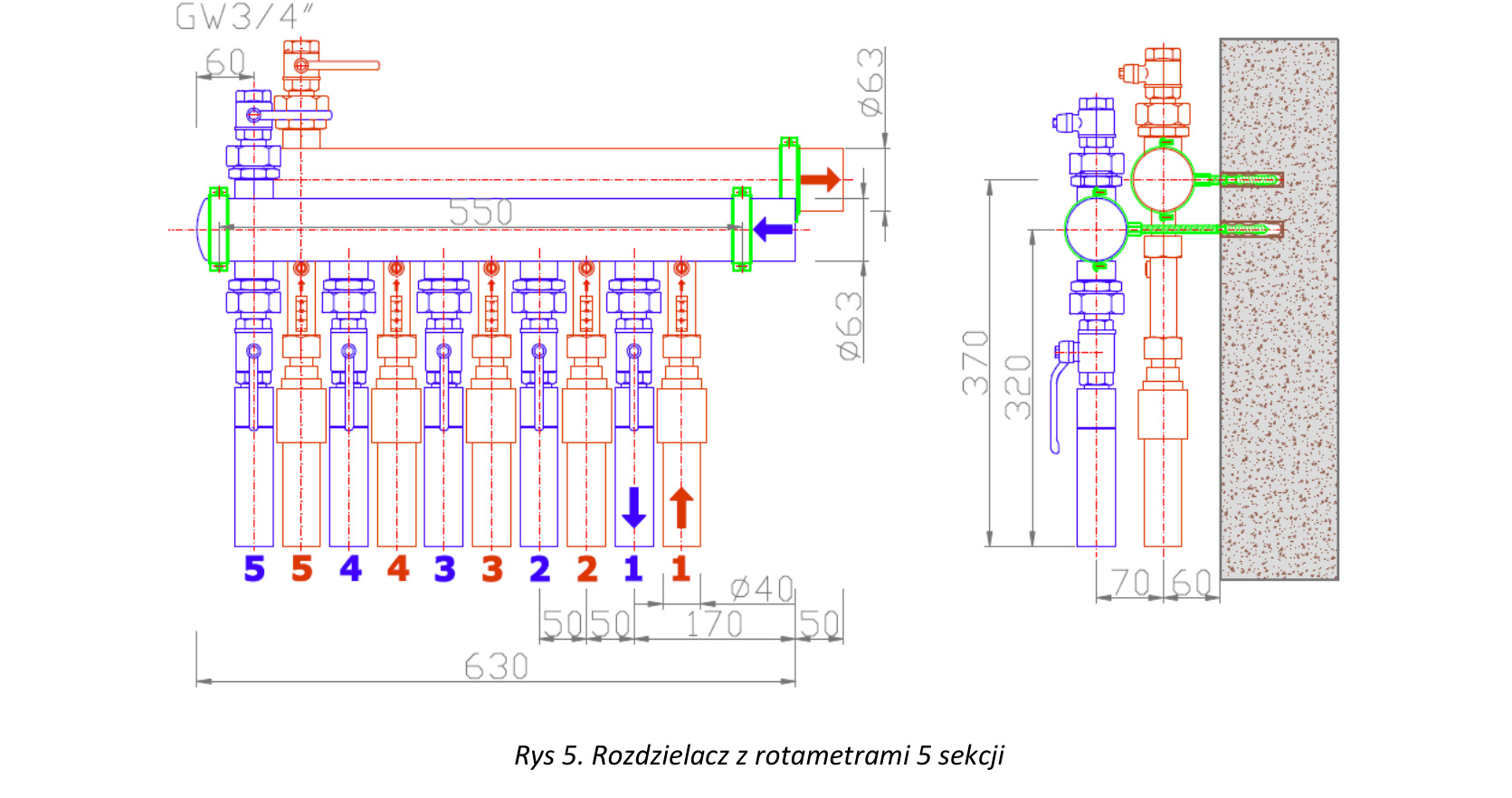

W standardowej konfiguracji zastosowano belki główne Ø63 mm oraz odejścia sekcyjne Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co pozwala zachować uporządkowane rozmieszczenie rotametrów i zaworów odcinających.

Całkowita długość rozdzielacza 5-sekcyjnego wynosi około 630 mm, natomiast wysokość około 370 mm. Wymiary te należy uwzględnić podczas doboru miejsca montażu, szafki rozdzielaczowej lub studni geotermalnej.

Połączenia rozłączne umożliwiają dostosowanie ustawienia elementów regulacyjnych i odcinających do warunków montażowych, co ułatwia dostęp do wyposażenia podczas eksploatacji.

Parametry techniczne rozdzielacza z rotametrami 5-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Liczba sekcji: 5
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 63 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Długość całkowita: około 630 mm
• Wysokość całkowita: około 370 mm
• Liczba rotametrów: 5
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 5-sekcyjnego z rotametrami

Rozdzielacz wyposażony jest w dwie belki kolektorowe PE100RC, pięć mosiężnych rotametrów liniowych 8–38 l/min, pięć zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

W konfiguracjach przeznaczonych do montażu naściennego producent przewiduje również ramki montażowe umożliwiające stabilne zamocowanie rozdzielacza. Liczba elementów mocujących zależy od wielkości rozdzielacza i średnicy belek.

Montaż rozdzielacza z rotametrami PRAWTECH 5-sekcyjnego

Rozdzielacz może być instalowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio dobranej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne zamocowanie oraz dostęp do wszystkich elementów regulacyjnych i serwisowych.

Przed montażem należy uwzględnić wymiary konstrukcji, przebieg rur dolnego źródła oraz przestrzeń potrzebną do wykonywania czynności związanych z regulacją przepływu, napełnianiem i odpowietrzaniem instalacji.

Producent zaleca montaż belek w dwóch równoległych poziomach. W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu należy zastosować odpowiednią izolację termiczną ograniczającą kondensację wilgoci na powierzchni elementów instalacji.

Glikol w instalacji dolnego źródła – korekta wskazań rotametrów

Rozdzielacz PRAWTECH jest przeznaczony do współpracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje roztwory glikolu propylenowego i etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

W przypadku stosowania glikolu należy uwzględnić wpływ jego stężenia na wskazania rotametrów. Dla wodnych roztworów glikolu producent podaje następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9
• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo przy wskazaniu rotametru 30 l/min i współczynniku 0,8 skorygowana wartość przepływu wynosi 24 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Napełnianie, odpowietrzanie i uruchomienie rozdzielacza 5-sekcyjnego PRAWTECH

Rozdzielacz wyposażony jest w zespoły zaworowe umożliwiające płukanie, napełnianie i odpowietrzanie instalacji dolnego źródła ciepła. Przed uruchomieniem należy dokładnie oczyścić wszystkie obiegi z zanieczyszczeń stałych, które mogłyby zakłócać działanie rotametrów.

Podczas napełniania i uruchamiania układu konieczne jest zachowanie prawidłowego kierunku przepływu czynnika przez przepływomierze. Nieprawidłowe podłączenie może powodować błędne wskazania lub brak odczytu przepływu.

Po napełnieniu i odpowietrzeniu instalacji należy ustawić przepływy w pięciu sekcjach zgodnie z wymaganiami projektowymi oraz parametrami pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 5-sekcyjny PRAWTECH?

Rozdzielacz 5-sekcyjny pozwala uporządkować połączenia pięciu obiegów geotermalnych w jednym punkcie hydraulicznym. Niezależna regulacja każdej sekcji ułatwia równoważenie instalacji, natomiast rotametry umożliwiają kontrolowanie przepływu podczas uruchamiania i eksploatacji systemu.

Połączenie wytrzymałej konstrukcji PE100RC, pięciu rotametrów, zaworów odcinających oraz wyposażenia serwisowego tworzy funkcjonalne rozwiązanie dla instalatorów i inwestorów realizujących bardziej rozbudowane dolne źródła gruntowych pomp ciepła.

Rozdzielacz z rotametrami 5-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
