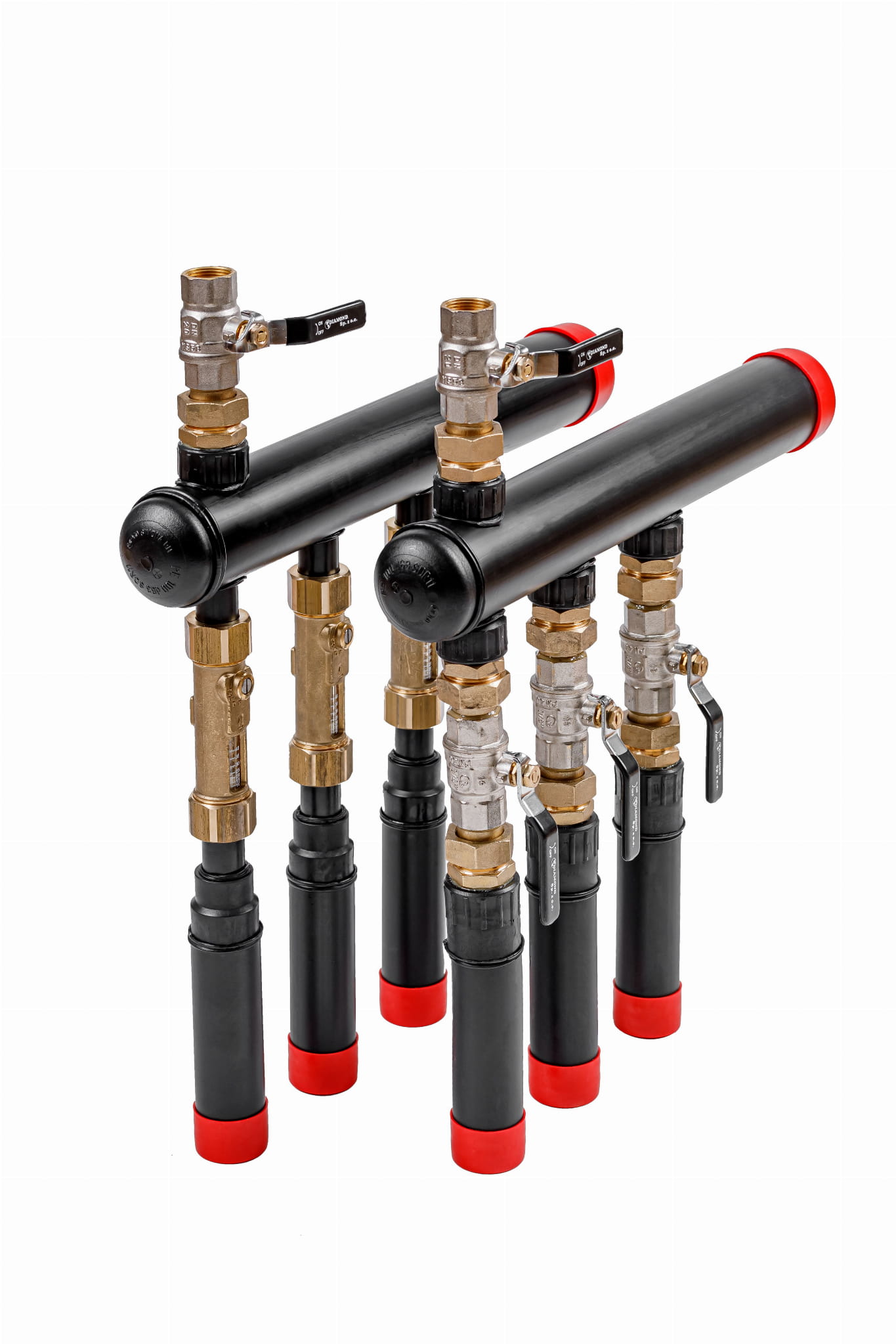

Rozdzielacz z rotametrami 3-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 3-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 3-sekcyjny PRAWTECH to specjalistyczny element hydrauliczny przeznaczony do łączenia trzech niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Umożliwia rozdział i zbieranie czynnika roboczego przepływającego przez sondy geotermalne, a także kontrolowanie parametrów hydraulicznych poszczególnych sekcji instalacji.

Model należy do serii R PRAWTECH i został wyposażony w trzy mosiężne rotametry liniowe o zakresie pomiarowym 8–38 l/min. Każdy rotametr pozwala na indywidualny odczyt oraz regulację natężenia przepływu, dzięki czemu możliwe jest dostosowanie pracy trzech obiegów do założeń projektowych systemu geotermalnego.

Konstrukcja oparta na dwóch belkach kolektorowych wykonanych z polietylenu PE100RC została przystosowana do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach pomp ciepła. Rozdzielacz posiada odejścia sekcyjne Ø40 mm oraz belki główne Ø63 mm, a zastosowane zawory i przyłącza serwisowe umożliwiają sprawną obsługę instalacji podczas montażu, uruchomienia i eksploatacji.

Najważniejsze zalety rozdzielacza z rotametrami 3-sekcyjnego PRAWTECH

• Obsługa trzech obiegów geotermalnych – połączenie trzech sekcji dolnego źródła w jednym układzie kolektorowym
• Indywidualna regulacja przepływu – możliwość dostosowania natężenia przepływu w każdym obiegu
• Trzy rotametry 8–38 l/min – bieżący odczyt parametrów hydraulicznych poszczególnych sekcji
• Równoważenie hydrauliczne instalacji – ułatwione ustawianie przepływów zgodnie z wymaganiami projektowymi
• Wytrzymałe belki PE100RC – konstrukcja przeznaczona do pracy w instalacjach dolnego źródła ciepła
• Możliwość odcinania pojedynczych obiegów – wygodna diagnostyka i prowadzenie czynności serwisowych
• Zintegrowane przyłącza serwisowe – ułatwione płukanie, napełnianie i odpowietrzanie układu
• Elastyczne możliwości montażu – instalacja naścienna lub w odpowiednio dobranej szafce bądź studni rozdzielaczowej
• Ciśnienie robocze do 10 bar – parametry dostosowane do pracy w instalacjach geotermalnych

Rozdzielacz 3-sekcyjny PRAWTECH – zastosowanie w dolnym źródle pompy ciepła

W instalacjach gruntowych pomp ciepła z kilkoma sondami geotermalnymi konieczne jest właściwe połączenie obiegów i zapewnienie odpowiednich warunków przepływu czynnika roboczego. Rozdzielacz PRAWTECH 3-sekcyjny umożliwia podłączenie trzech niezależnych sekcji do wspólnego układu hydraulicznego.

Produkt znajduje zastosowanie przede wszystkim w:

• instalacjach gruntowych pomp ciepła z trzema sondami geotermalnymi
• systemach dolnego źródła z trzema niezależnymi obiegami wymiennika gruntowego
• instalacjach geotermalnych budynków mieszkalnych i użytkowych
• układach wykorzystujących wodne roztwory glikolu propylenowego lub etylenowego
• instalacjach wymagających indywidualnej kontroli i regulacji przepływu w trzech sekcjach

Trzy rotametry umożliwiają obserwację pracy poszczególnych obiegów, co pomaga instalatorowi w przeprowadzeniu regulacji hydraulicznej i ocenie działania dolnego źródła podczas eksploatacji.

Trzy rotametry PRAWTECH – równoważenie przepływu w instalacji geotermalnej

W rozdzielaczu zastosowano trzy mosiężne rotametry liniowe, które pozwalają kontrolować natężenie przepływu czynnika w każdym obiegu niezależnie od pozostałych sekcji.

Zakres pomiarowy standardowych rotametrów wynosi 8–38 l/min. Wartość przepływu odczytywana jest na skali przepływomierza na podstawie położenia dolnej krawędzi pływaka znajdującego się wewnątrz korpusu.

Regulacja odbywa się za pomocą zaworu kulowego zintegrowanego z rotametrem. W standardowej wersji mosiężnej ustawienie przepływu wykonuje się śrubokrętem płaskim. Rozwiązanie pozwala również na całkowite zamknięcie wybranego obiegu.

Możliwość indywidualnego ustawienia trzech sekcji jest szczególnie istotna w instalacjach, w których obiegi charakteryzują się różnymi oporami hydraulicznymi. Odpowiednia regulacja pomaga uzyskać przepływy przewidziane w projekcie dolnego źródła.

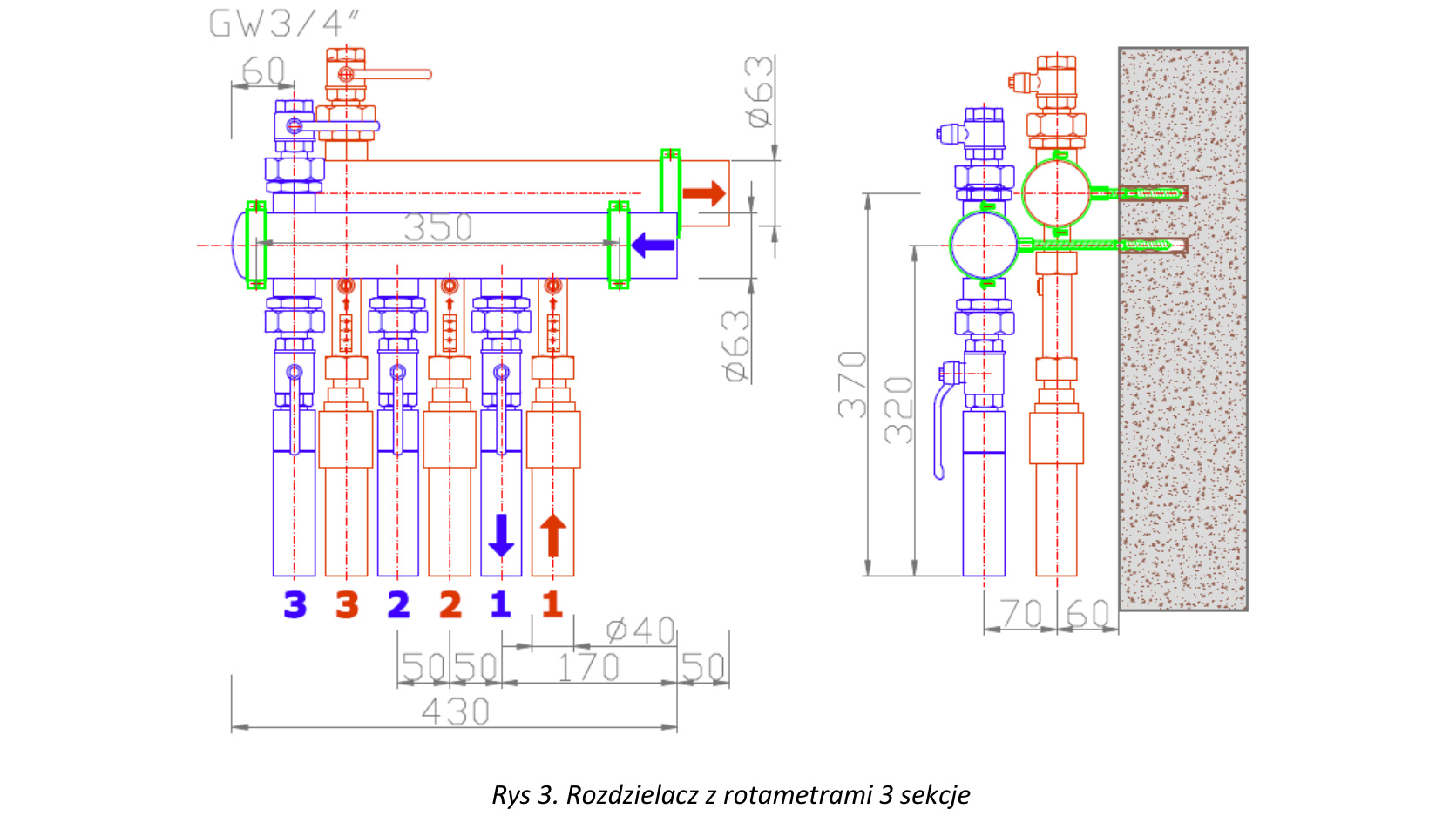

Konstrukcja rozdzielacza geotermalnego PRAWTECH z tworzywa PE100RC

Rozdzielacz 3-sekcyjny zbudowany jest z dwóch belek kolektorowych wykonanych z PE100RC. Materiał ten znajduje zastosowanie w instalacjach geotermalnych i umożliwia wykonanie trwałych połączeń hydraulicznych z przewodami dolnego źródła ciepła.

W omawianej konfiguracji średnica belek głównych wynosi 63 mm, natomiast odejścia przeznaczone do podłączenia trzech obiegów mają średnicę 40 mm.

Rozstaw osiowy sąsiednich sekcji wynosi 100 mm. Dwie belki kolektorowe tworzą układ umożliwiający doprowadzenie czynnika do obiegów gruntowych oraz jego powrót do maszynowni pompy ciepła.

Zastosowanie rozłącznych połączeń skręcanych umożliwia dostosowanie ustawienia rotametrów i zaworów odcinających do warunków montażowych, ułatwiając dostęp do elementów regulacyjnych.

Parametry techniczne rozdzielacza z rotametrami 3-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Liczba sekcji: 3
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 63 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba rotametrów: 3
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 3-sekcyjnego z rotametrami

Rozdzielacz wyposażony jest w dwie belki kolektorowe PE100RC, trzy mosiężne rotametry liniowe 8–38 l/min, trzy zawory kulowe odcinające na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1", umożliwiające obsługę hydrauliczną instalacji.

W konfiguracjach przeznaczonych do montażu naściennego producent przewiduje komplet ramek montażowych, których liczba zależy od wielkości rozdzielacza oraz średnicy belek.

Montaż rozdzielacza z rotametrami PRAWTECH – naścienny, w szafce lub studni rozdzielaczowej

Rozdzielacz PRAWTECH 3-sekcyjny może być instalowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio dobranej szafce rozdzielaczowej lub studni rozdzielaczowej, zapewniającej właściwą przestrzeń montażową i dostęp serwisowy.

Przed zamontowaniem urządzenia należy sprawdzić stabilność podłoża, możliwość bezpiecznego zamocowania belek oraz dostęp do wszystkich elementów regulacyjnych i odcinających.

Producent zaleca montaż belek w dwóch równoległych poziomach. W przypadku instalacji rozdzielacza w ogrzewanym pomieszczeniu należy przewidzieć odpowiednią izolację termiczną, która ograniczy kondensację wilgoci na powierzchni elementów układu dolnego źródła.

Glikol w instalacji dolnego źródła – korekta wskazań rotametrów

Rozdzielacz PRAWTECH jest przystosowany do współpracy z płynami niskokrzepnącymi wykorzystywanymi w gruntowych pompach ciepła. Producent rekomenduje stosowanie roztworów glikolu propylenowego lub etylenowego zawierających inhibitory korozji i dodatki antypienne.

W przypadku stosowania glikolu należy uwzględnić różnicę pomiędzy wskazaniem rotametru a rzeczywistym przepływem czynnika. Dla określonych stężeń producent przewiduje następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik 0,9
• Stężenie glikolu 30–40% – współczynnik 0,8

Przykładowo wskazanie 25 l/min przy współczynniku 0,8 odpowiada skorygowanemu przepływowi 20 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Napełnianie, odpowietrzanie i uruchomienie instalacji z rozdzielaczem PRAWTECH

Każda z belek kolektorowych wyposażona jest w zespół zaworowy przeznaczony do napełniania i odpowietrzania instalacji. Rozwiązanie to umożliwia również przeprowadzenie płukania obiegów przed uruchomieniem dolnego źródła ciepła.

Przed rozpoczęciem pracy należy dokładnie oczyścić instalację z zanieczyszczeń stałych. Nawet niewielkie cząstki mogą powodować zakłócenia pracy rotametrów i blokowanie pływaków odpowiedzialnych za wskazania przepływu.

Podczas uruchamiania konieczne jest również zachowanie prawidłowego kierunku przepływu czynnika przez rotametry. Nieprawidłowe podłączenie może powodować brak wskazań lub niewłaściwą pracę przepływomierzy.

Po napełnieniu i odpowietrzeniu układu należy ustawić przepływy poszczególnych sekcji zgodnie z dokumentacją projektową oraz parametrami pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 3-sekcyjny PRAWTECH?

Trzy niezależnie regulowane sekcje pozwalają połączyć obiegi geotermalne w jednym punkcie hydraulicznym i zapewniają wygodny dostęp do kontroli ich pracy. Rotametry umożliwiają obserwację przepływu w każdej sekcji, a zawory odcinające pozwalają odizolować wybrany obieg podczas czynności technicznych.

Rozdzielacz PRAWTECH łączy wytrzymałą konstrukcję PE100RC, funkcjonalne wyposażenie regulacyjne oraz możliwość montażu w różnych warunkach instalacyjnych. Jest rozwiązaniem przeznaczonym dla wykonawców gruntowych pomp ciepła, którzy potrzebują niezależnej kontroli trzech obiegów dolnego źródła.

Rozdzielacz z rotametrami 3-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
