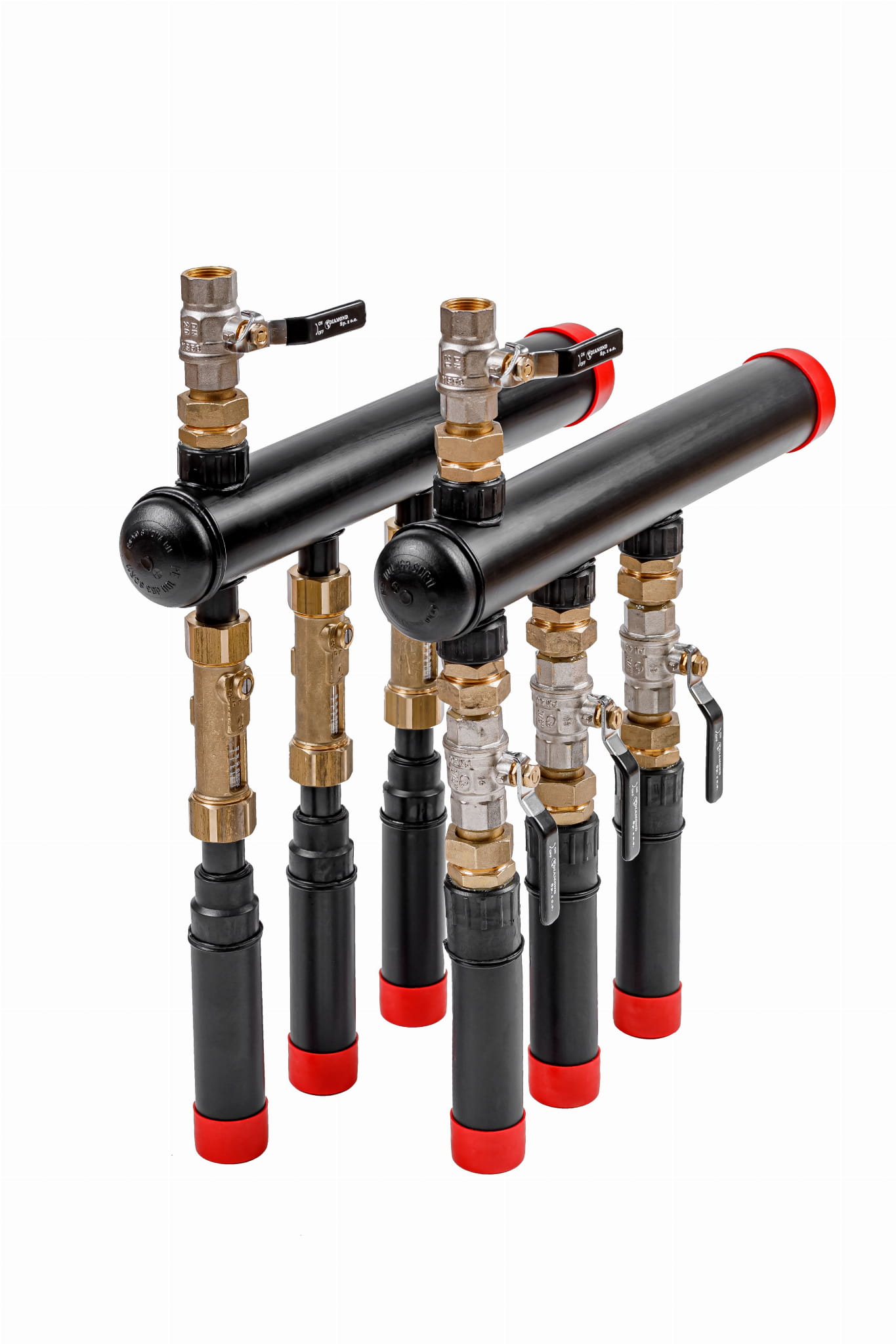

Rozdzielacz z rotametrami 2-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 2-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 2-sekcyjny PRAWTECH to profesjonalny element instalacji geotermalnej, przeznaczony do rozprowadzania i kontrolowania przepływu czynnika roboczego w dwóch obiegach dolnego źródła gruntowej pompy ciepła. Konstrukcja oparta na dwóch belkach kolektorowych z tworzywa PE100RC zapewnia trwałość, odporność na warunki eksploatacyjne oraz możliwość precyzyjnego równoważenia hydraulicznego instalacji.

Model wyposażono w dwa mosiężne rotametry o zakresie pomiarowym 8–38 l/min, które umożliwiają niezależny odczyt i regulację przepływu w poszczególnych sekcjach. Dzięki temu instalator może dostosować natężenie przepływu do wymagań projektowych każdego obiegu, a podczas eksploatacji kontrolować pracę dolnego źródła ciepła.

Rozdzielacz PRAWTECH 2-sekcyjny posiada odejścia o średnicy 40 mm oraz belki kolektorowe o średnicy 63 mm. Zintegrowane zawory odcinające i zespoły napełniająco-odpowietrzające ułatwiają uruchomienie, obsługę oraz późniejsze czynności serwisowe instalacji.

Najważniejsze zalety rozdzielacza z rotametrami 2-sekcyjnego PRAWTECH

• Niezależna kontrola dwóch obiegów – możliwość odczytu i regulacji przepływu czynnika roboczego w każdej sekcji
• Rotametry 8–38 l/min – mosiężne przepływomierze umożliwiające kontrolę parametrów hydraulicznych dolnego źródła
• Konstrukcja PE100RC – wytrzymałe belki kolektorowe przeznaczone do instalacji geotermalnych
• Równoważenie hydrauliczne – możliwość dostosowania przepływów do wymagań poszczególnych obiegów
• Indywidualne odcinanie sekcji – wygodna obsługa i możliwość odizolowania wybranego obiegu
• Odporność na ciśnienie do 10 bar – parametry pracy dostosowane do instalacji dolnego źródła ciepła
• Wygodne napełnianie i odpowietrzanie – zespoły zaworowe ułatwiające przygotowanie instalacji do pracy
• Uniwersalne możliwości montażu – instalacja naścienna lub w odpowiednio przygotowanej komorze osłonowej

Zastosowanie rozdzielacza PRAWTECH 2-sekcyjnego w instalacjach geotermalnych

Rozdzielacz przeznaczony jest do współpracy z gruntowymi pompami ciepła, w których energia cieplna pozyskiwana jest z gruntu za pośrednictwem zamkniętego obiegu czynnika niskokrzepnącego.

Model 2-sekcyjny znajduje zastosowanie przede wszystkim w instalacjach wykorzystujących dwa niezależne obiegi dolnego źródła, między innymi:

• instalacjach z dwiema pionowymi sondami geotermalnymi
• systemach gruntowych pomp ciepła z dwoma obiegami wymiennika
• instalacjach dolnego źródła w budynkach jednorodzinnych
• układach geotermalnych wymagających indywidualnej kontroli przepływu w dwóch sekcjach
• systemach wykorzystujących wodne roztwory glikolu propylenowego lub etylenowego

Zastosowanie rotametrów pozwala kontrolować pracę każdej sekcji oraz identyfikować różnice w przepływach pomiędzy obiegami. Ma to znaczenie podczas pierwszego uruchomienia instalacji, jej regulacji hydraulicznej oraz późniejszych przeglądów technicznych.

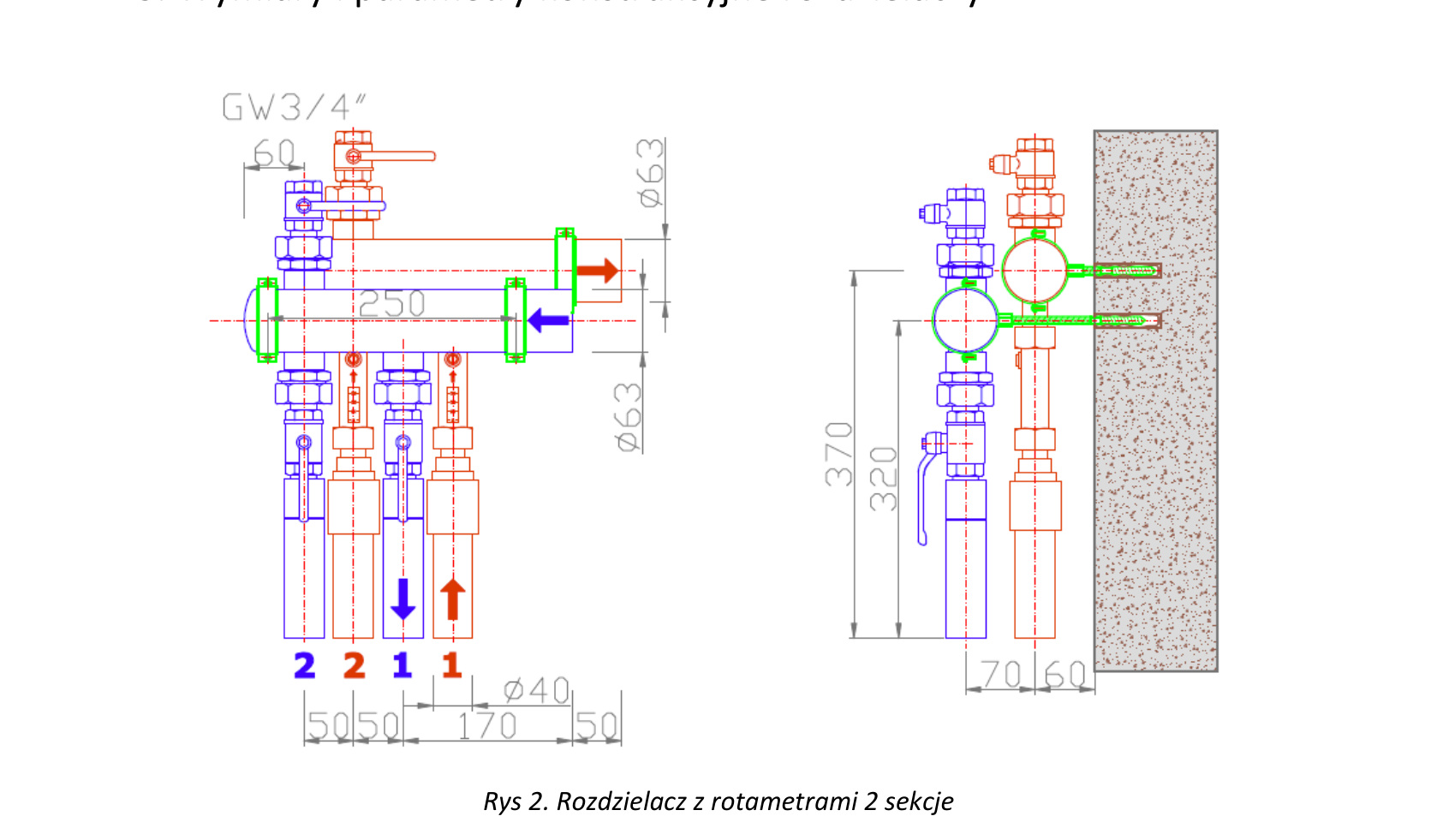

Konstrukcja rozdzielacza z rotametrami PRAWTECH – belki PE100RC

Podstawę konstrukcji stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC. Materiał ten jest stosowany w instalacjach geotermalnych ze względu na swoje właściwości mechaniczne i odporność na warunki pracy układów dolnego źródła ciepła.

Rozdzielacz wyposażono w dwa odejścia sekcyjne o średnicy 40 mm, umożliwiające podłączenie obiegów gruntowych. Belki główne o średnicy 63 mm odpowiadają za zbiorczy przepływ medium pomiędzy instalacją geotermalną a pompą ciepła.

Układ dwóch belek pozwala na uporządkowane połączenie obiegów, a zastosowanie połączeń rozłącznych ułatwia dostosowanie ustawienia elementów regulacyjnych do warunków montażowych.

Rotametry PRAWTECH 8–38 l/min – kontrola i regulacja przepływu glikolu

Każda z dwóch sekcji rozdzielacza wyposażona jest w mosiężny rotametr liniowy o zakresie 8–38 l/min. Przepływomierze umożliwiają obserwację natężenia przepływu czynnika roboczego oraz jego regulację zgodnie z wymaganiami hydraulicznymi instalacji.

Odczyt wartości odbywa się na podstawie położenia pływaka widocznego w korpusie rotametru. Prawidłową wartość przepływu wskazuje dolna krawędź pływaka na skali pomiarowej.

Regulacja przepływu w standardowych rotametrach mosiężnych odbywa się za pomocą zaworu kulowego zintegrowanego z korpusem przepływomierza. Do ustawienia zaworu wykorzystuje się śrubokręt płaski.

Rotametry umożliwiają również odcięcie przepływu w wybranej sekcji, co ułatwia prowadzenie prac kontrolnych i serwisowych.

Parametry techniczne rozdzielacza z rotametrami 2-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Liczba sekcji: 2
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 63 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań rotametrów: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH z rotametrami 2-sekcyjnego

Standardowa konfiguracja obejmuje dwie belki kolektorowe PE100RC, dwa mosiężne rotametry 8–38 l/min, dwa zawory kulowe odcinające na belce powrotnej oraz zespoły napełniająco-odpowietrzające 1" na obu belkach.

W przypadku rozdzielaczy przeznaczonych do montażu naściennego producent przewiduje również ramki montażowe. Ich obecność w konkretnym zestawie należy potwierdzić zgodnie z wybraną konfiguracją handlową.

Montaż rozdzielacza z rotametrami PRAWTECH 2-sekcyjnego

Rozdzielacz może być instalowany na ścianie wewnątrz lub na zewnątrz budynku. Producent dopuszcza również montaż w odpowiednio zaprojektowanej komorze osłonowej wykonanej z tworzywa sztucznego lub betonu.

Przed montażem należy zapewnić stabilną powierzchnię mocowania oraz dostęp do rotametrów, zaworów odcinających i zespołów napełniająco-odpowietrzających. Rozmieszczenie elementów powinno umożliwiać wygodną regulację, kontrolę przepływu i wykonywanie czynności serwisowych.

W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej, która ogranicza ryzyko kondensacji wilgoci na powierzchni elementów instalacji dolnego źródła.

Współpraca rozdzielacza PRAWTECH z glikolem propylenowym i etylenowym

Rozdzielacz PRAWTECH jest przeznaczony do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego i etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas odczytu wskazań rotametrów należy uwzględnić wpływ stężenia glikolu na charakterystykę pomiarową. Producent określa następujące współczynniki korekcyjne:

• Roztwór glikolu 20–30% – współczynnik korekcyjny 0,9
• Roztwór glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo przy wskazaniu rotametru wynoszącym 20 l/min i współczynniku 0,8 skorygowana wartość przepływu wynosi 16 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Uruchomienie i eksploatacja rozdzielacza z rotametrami PRAWTECH

Przed uruchomieniem instalacji dolnego źródła należy dokładnie wypłukać układ hydrauliczny i usunąć z niego zanieczyszczenia stałe. Jest to szczególnie ważne dla prawidłowego działania rotametrów, ponieważ drobne zanieczyszczenia mogą powodować zakłócenia wskazań lub blokowanie pływaka.

Podczas uruchamiania należy również sprawdzić prawidłowy kierunek przepływu czynnika. Nieprawidłowe podłączenie rozdzielacza może skutkować błędnym działaniem przepływomierzy i brakiem odczytu przepływu.

Po napełnieniu i odpowietrzeniu instalacji należy przeprowadzić regulację przepływów zgodnie z założeniami projektowymi oraz parametrami pracy pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 2-sekcyjny PRAWTECH?

Dwusekcyjna konstrukcja rozdzielacza pozwala w jednym miejscu kontrolować pracę dwóch obiegów geotermalnych. Zastosowanie rotametrów ułatwia regulację hydrauliczną instalacji, natomiast indywidualne zawory odcinające umożliwiają wygodną obsługę poszczególnych sekcji.

Połączenie belek PE100RC, mosiężnych elementów regulacyjnych oraz zespołów napełniająco-odpowietrzających tworzy funkcjonalny układ przeznaczony do profesjonalnych instalacji dolnego źródła ciepła.

Rozdzielacz PRAWTECH jest praktycznym wyborem dla instalatorów i inwestorów poszukujących rozwiązania umożliwiającego kontrolę przepływu, równoważenie obiegów oraz wygodne serwisowanie instalacji gruntowej pompy ciepła.
