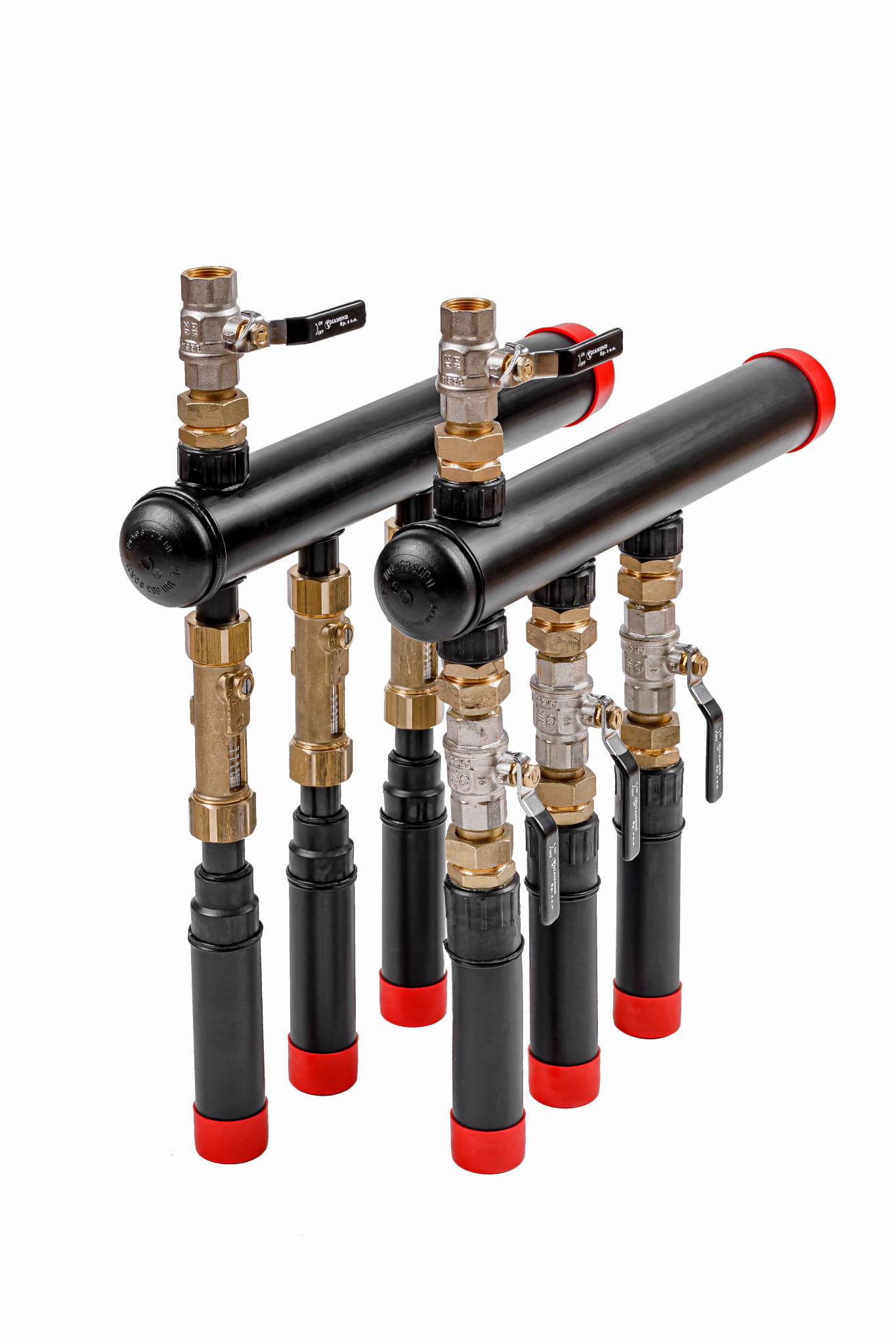

Rozdzielacz z rotametrami 15-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 15-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 15-sekcyjny PRAWTECH to profesjonalny rozdzielacz hydrauliczny przeznaczony do obsługi rozbudowanych instalacji dolnego źródła gruntowych pomp ciepła. Umożliwia połączenie piętnastu niezależnych obiegów geotermalnych we wspólnym układzie kolektorowym, zapewniając rozprowadzenie czynnika niskokrzepnącego oraz indywidualną kontrolę przepływu w każdej sekcji.

W dużych instalacjach geotermalnych, w których pracuje wiele sond gruntowych, właściwe rozdzielenie przepływu ma istotne znaczenie dla prawidłowego funkcjonowania całego systemu. Rozdzielacz PRAWTECH serii R został wyposażony w 15 mosiężnych rotametrów liniowych o zakresie pomiarowym 8–38 l/min, umożliwiających regulację i obserwację przepływu czynnika roboczego w poszczególnych obiegach.

Konstrukcja oparta na dwóch belkach kolektorowych wykonanych z polietylenu PE100RC o średnicy Ø90 mm pozwala na uporządkowane połączenie piętnastu sekcji dolnego źródła. Odejścia Ø40 mm, zawory kulowe odcinające oraz zespoły napełniająco-odpowietrzające 1" ułatwiają montaż, uruchomienie, regulację i późniejszą obsługę instalacji geotermalnej.

Najważniejsze zalety rozdzielacza z rotametrami 15-sekcyjnego PRAWTECH

• Obsługa piętnastu niezależnych obiegów – możliwość połączenia rozbudowanego systemu sond geotermalnych lub sekcji wymiennika gruntowego
• Indywidualne równoważenie hydrauliczne – regulacja przepływu w każdej sekcji zgodnie z wymaganiami projektowymi
• Kontrola piętnastu przepływów – możliwość obserwowania parametrów pracy poszczególnych obiegów dolnego źródła
• Belki kolektorowe Ø90 mm – konstrukcja przeznaczona do instalacji z większą liczbą sekcji
• Wytrzymały materiał PE100RC – odpowiednie właściwości mechaniczne do zastosowań w instalacjach geotermalnych
• Niezależne odcinanie obiegów – ułatwiona diagnostyka i obsługa serwisowa wybranych sekcji
• Przystosowanie do płynów niskokrzepnących – współpraca z odpowiednio dobranymi roztworami glikolu propylenowego i etylenowego
• Ciśnienie robocze do 10 bar – parametry dostosowane do instalacji dolnego źródła ciepła
• Możliwość różnych konfiguracji montażowych – instalacja naścienna lub w odpowiednio dobranej szafce bądź studni rozdzielaczowej

Zastosowanie rozdzielacza PRAWTECH 15-sekcyjnego w rozbudowanych instalacjach geotermalnych

Rozdzielacz 15-sekcyjny przeznaczony jest do instalacji gruntowych pomp ciepła wymagających połączenia większej liczby obiegów dolnego źródła w jednym punkcie hydraulicznym. Umożliwia rozprowadzenie czynnika roboczego do poszczególnych sond geotermalnych oraz zebranie medium powracającego z wymiennika gruntowego.

Produkt znajduje zastosowanie między innymi w:

• instalacjach z piętnastoma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących piętnaście niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła w budynkach wielorodzinnych
• układach geotermalnych obsługujących obiekty komercyjne, usługowe i przemysłowe
• instalacjach wymagających indywidualnej regulacji przepływu w piętnastu sekcjach

Poszczególne obiegi gruntowego wymiennika ciepła mogą różnić się długością przewodów, głębokością odwiertów i oporami hydraulicznymi. Możliwość niezależnej regulacji przepływu w każdej sekcji pozwala dostosować parametry pracy dolnego źródła do wartości przewidzianych w dokumentacji projektowej.

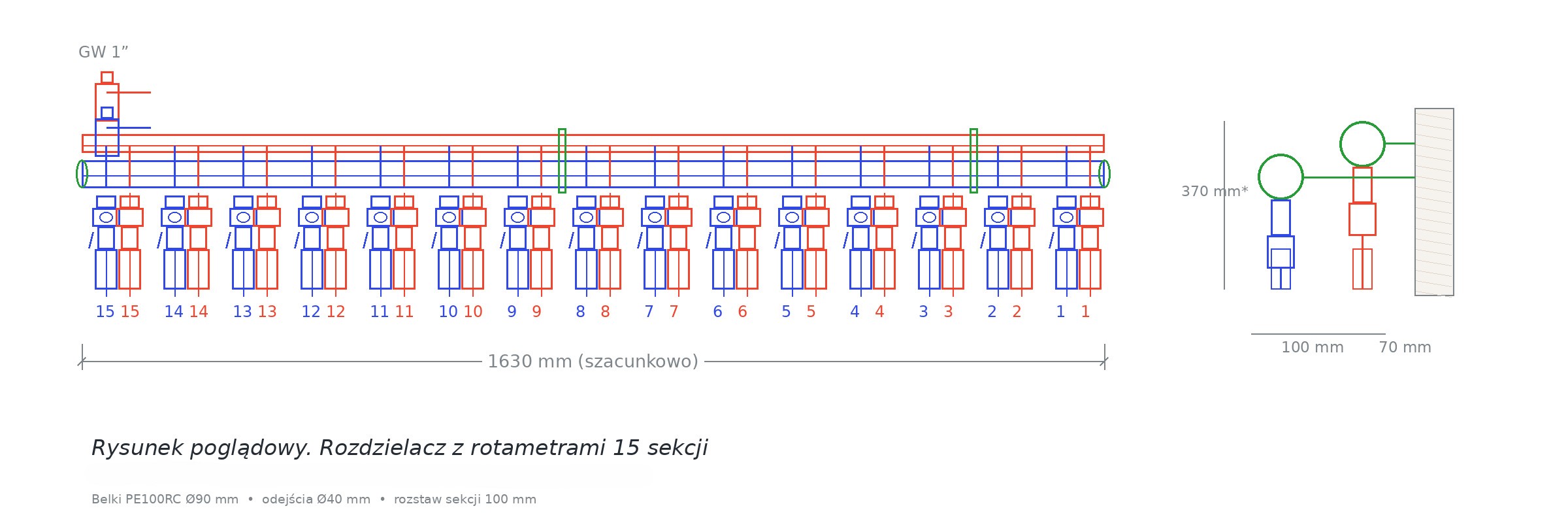

Konstrukcja rozdzielacza PRAWTECH 15-sekcyjnego – belki kolektorowe PE100RC Ø90 mm

Podstawę konstrukcji stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, materiału stosowanego w instalacjach dolnego źródła gruntowych pomp ciepła. Tworzywo charakteryzuje się właściwościami mechanicznymi odpowiednimi do pracy w układach wykorzystujących płyny niskokrzepnące.

W standardowej konfiguracji zastosowano belki główne o średnicy 90 mm oraz piętnaście odejść sekcyjnych Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co zapewnia uporządkowane rozmieszczenie elementów regulacyjnych i odcinających.

Belki kolektorowe tworzą wspólny układ hydrauliczny zasilania i powrotu czynnika roboczego. Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia rotametrów oraz zaworów odcinających do warunków montażowych, w tym konfiguracji prawej lub lewej.

Rozdzielacz przeznaczony jest do montażu w układzie dwóch równoległych poziomów, z zachowaniem dostępu do elementów regulacyjnych i serwisowych. Ze względu na dużą liczbę sekcji istotne jest odpowiednie zaplanowanie przestrzeni montażowej i przebiegu przewodów dolnego źródła.

Piętnaście rotametrów 8–38 l/min – kontrola i regulacja przepływu w dolnym źródle ciepła

Rozdzielacz PRAWTECH wyposażono w 15 mosiężnych rotametrów liniowych, z których każdy umożliwia odczyt natężenia przepływu czynnika roboczego w jednej sekcji instalacji geotermalnej. Standardowy zakres pomiarowy wynosi 8–38 l/min.

Wartość przepływu odczytuje się na skali przepływomierza na podstawie położenia pływaka znajdującego się wewnątrz korpusu. Prawidłowy odczyt wykonywany jest przy dolnej krawędzi pływaka.

Regulacja przepływu odbywa się za pomocą zaworu kulowego zintegrowanego z mosiężnym korpusem rotametru. Do ustawienia zaworu wykorzystuje się śrubokręt płaski. Rozwiązanie umożliwia ograniczenie natężenia przepływu lub całkowite odcięcie wybranej sekcji.

Możliwość jednoczesnego obserwowania piętnastu przepływów ułatwia kontrolę pracy rozbudowanego dolnego źródła, identyfikowanie różnic pomiędzy obiegami oraz wykonywanie regulacji hydraulicznej podczas uruchamiania i późniejszych przeglądów technicznych.

Parametry techniczne rozdzielacza z rotametrami 15-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Kod producenta: OZERRB154090
• Liczba sekcji: 15
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba rotametrów: 15
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: odpowiednio dobrany płyn niskokrzepnący
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 15-sekcyjnego z rotametrami

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, piętnaście mosiężnych rotametrów liniowych 8–38 l/min, piętnaście zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

Rozdzielacz posiada również konsolę montażową umożliwiającą stabilne zamocowanie konstrukcji. Rozmieszczenie elementów mocujących należy dostosować do wielkości rozdzielacza i warunków montażowych.

Montaż rozdzielacza z rotametrami PRAWTECH 15-sekcyjnego

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Ze względu na piętnaście sekcji szczególnie ważne jest zapewnienie odpowiedniej przestrzeni montażowej oraz dostępu do wszystkich rotametrów, zaworów i przyłączy serwisowych.

Przed rozpoczęciem montażu należy sprawdzić stabilność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz możliwość bezpiecznego wykonywania czynności regulacyjnych i konserwacyjnych.

Belki zasilającą i powrotną należy zamontować w dwóch równoległych poziomach. W przypadku instalacji rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie odpowiedniej izolacji termicznej, która ogranicza kondensację wilgoci na powierzchni elementów układu.

Glikol propylenowy i etylenowy – współpraca z rozdzielaczem PRAWTECH 15-sekcyjnym

Rozdzielacz przeznaczony jest do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas regulacji przepływu należy uwzględnić wpływ stężenia glikolu na wskazania rotametrów. Dla określonych stężeń producent podaje następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9
• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo wskazanie rotametru 30 l/min przy współczynniku korekcyjnym 0,8 odpowiada skorygowanemu przepływowi 24 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Napełnianie, odpowietrzanie i uruchomienie rozdzielacza 15-sekcyjnego PRAWTECH

Każda belka kolektorowa rozdzielacza wyposażona jest w zespół zaworowy umożliwiający płukanie, napełnianie i odpowietrzanie instalacji dolnego źródła. Rozwiązanie to ułatwia przygotowanie piętnastu obiegów do prawidłowej pracy.

Przed pierwszym uruchomieniem należy dokładnie wypłukać instalację i usunąć zanieczyszczenia stałe. Drobne cząstki mogą zakłócać działanie rotametrów, prowadząc do blokowania pływaków lub nieprawidłowych wskazań przepływu.

Podczas napełniania i uruchamiania układu należy sprawdzić prawidłowy kierunek przepływu czynnika przez przepływomierze. Nieprawidłowe podłączenie może powodować błędne wskazania lub brak odczytu.

Po zakończeniu odpowietrzania należy ustawić przepływy we wszystkich piętnastu sekcjach zgodnie z dokumentacją projektową oraz charakterystyką pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 15-sekcyjny PRAWTECH?

Rozdzielacz 15-sekcyjny stanowi rozwiązanie dla instalacji geotermalnych wymagających połączenia wielu obiegów w jednym punkcie hydraulicznym. Umożliwia niezależną regulację każdej sekcji, kontrolę natężenia przepływu oraz wygodne wykonywanie czynności związanych z obsługą techniczną dolnego źródła.

Belki kolektorowe PE100RC Ø90 mm, piętnaście rotametrów oraz indywidualne zawory odcinające pozwalają stworzyć funkcjonalny układ hydrauliczny przeznaczony do profesjonalnych instalacji gruntowych pomp ciepła. Zastosowane rozwiązania wspierają prawidłowe równoważenie przepływów oraz ułatwiają późniejszą diagnostykę systemu.

Rozdzielacz z rotametrami 15-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
