Rozdzielacz z rotametrami 12-sekcyjny PRAWTECH

Rozdzielacz z rotametrami 12-sekcyjny PRAWTECH

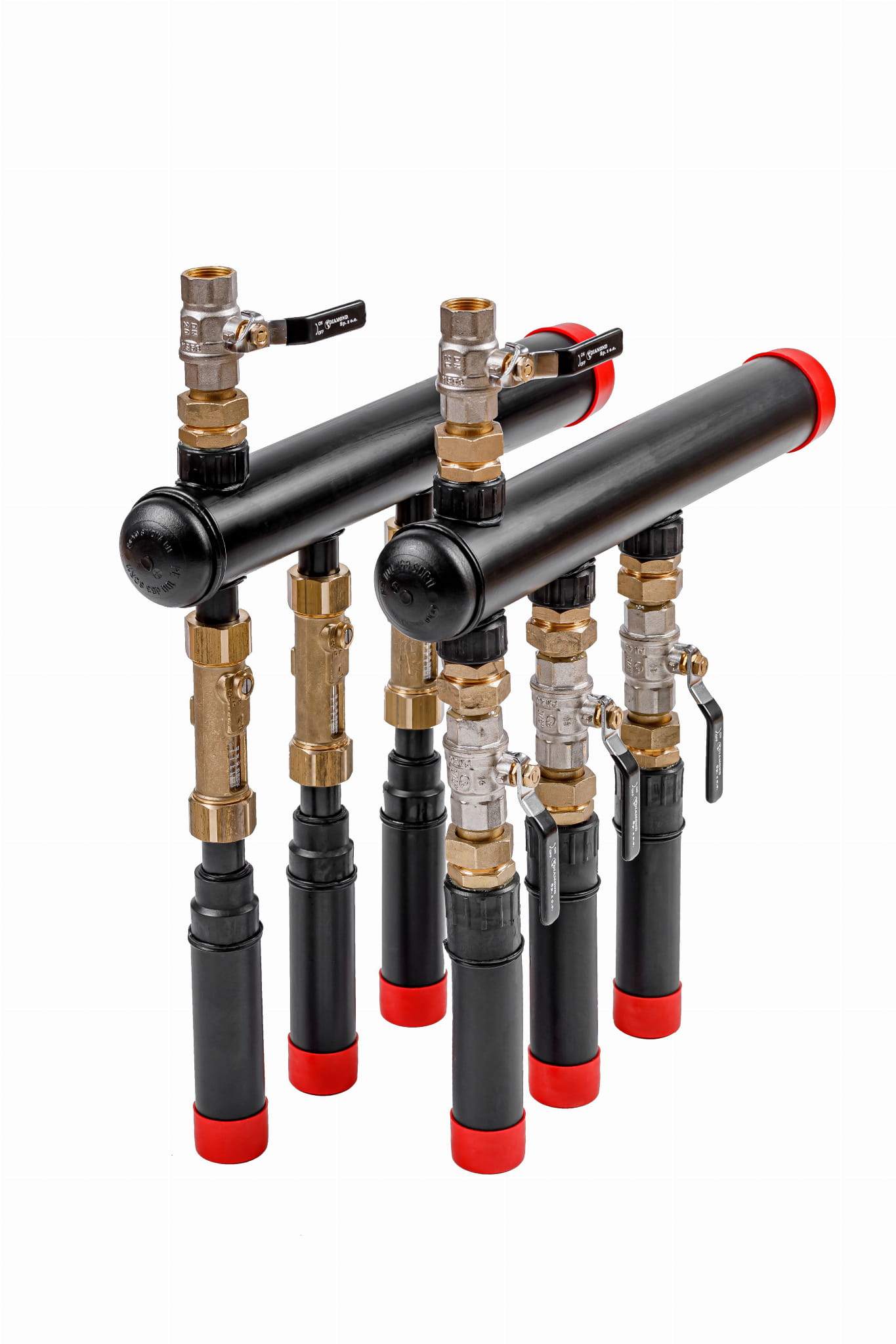

Rozdzielacz z rotametrami 12-sekcyjny PRAWTECH to specjalistyczny element hydrauliczny przeznaczony do obsługi dwunastu niezależnych obiegów dolnego źródła gruntowej pompy ciepła. Pozwala połączyć rozbudowany system sond geotermalnych lub sekcji wymiennika gruntowego we wspólny układ kolektorowy, zachowując możliwość indywidualnej kontroli i regulacji przepływu czynnika roboczego w każdym obiegu.

W instalacjach geotermalnych wykorzystujących większą liczbę sond szczególnego znaczenia nabiera prawidłowy rozdział przepływu oraz możliwość hydraulicznego równoważenia poszczególnych sekcji. Model PRAWTECH serii R wyposażono w 12 mosiężnych rotametrów liniowych o zakresie 8–38 l/min, które umożliwiają odczyt i regulację natężenia przepływu bezpośrednio na rozdzielaczu.

Konstrukcję rozdzielacza tworzą dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø90 mm. Dwanaście odejść sekcyjnych Ø40 mm, zawory kulowe odcinające oraz zespoły napełniająco-odpowietrzające 1" zapewniają funkcjonalne połączenie obiegów gruntowych i wygodny dostęp do elementów hydraulicznych podczas montażu, uruchamiania oraz eksploatacji instalacji.

Najważniejsze zalety rozdzielacza z rotametrami 12-sekcyjnego PRAWTECH

• Obsługa dwunastu obiegów geotermalnych – możliwość połączenia rozbudowanego dolnego źródła w jednym punkcie hydraulicznym
• Niezależna regulacja przepływu – dostosowanie natężenia przepływu w każdej sekcji do parametrów projektowych
• Równoważenie hydrauliczne instalacji – możliwość regulacji obiegów o różnych oporach przepływu
• Belki kolektorowe Ø90 mm – konstrukcja przystosowana do instalacji z większą liczbą sekcji
• Wytrzymały polietylen PE100RC – materiał odpowiedni do pracy w instalacjach geotermalnych
• Kontrola dwunastu przepływów – możliwość bieżącego obserwowania parametrów hydraulicznych poszczególnych obiegów
• Indywidualne odcinanie sekcji – ułatwiona diagnostyka i obsługa serwisowa dolnego źródła
• Przystosowanie do płynów niskokrzepnących – współpraca z odpowiednio dobranymi roztworami glikolu
• Maksymalne ciśnienie robocze 10 bar – parametry odpowiednie do profesjonalnych instalacji geotermalnych

Zastosowanie rozdzielacza PRAWTECH 12-sekcyjnego w rozbudowanych instalacjach dolnego źródła

Rozdzielacz PRAWTECH 12-sekcyjny przeznaczony jest do instalacji gruntowych pomp ciepła wymagających połączenia większej liczby niezależnych obiegów geotermalnych. Umożliwia rozprowadzenie czynnika niskokrzepnącego pomiędzy poszczególne sekcje wymiennika gruntowego oraz zebranie medium powracającego do maszynowni pompy ciepła.

Produkt znajduje zastosowanie między innymi w:

• instalacjach z dwunastoma pionowymi sondami geotermalnymi
• systemach dolnego źródła obejmujących dwanaście niezależnych obiegów gruntowych
• instalacjach gruntowych pomp ciepła w budynkach wielorodzinnych
• układach geotermalnych obsługujących obiekty usługowe, komercyjne i przemysłowe
• instalacjach wymagających indywidualnej kontroli i regulacji przepływu w dwunastu sekcjach

Poszczególne obiegi dolnego źródła mogą charakteryzować się różnymi oporami hydraulicznymi wynikającymi z długości przewodów, głębokości odwiertów lub konfiguracji wymiennika gruntowego. Zastosowanie rotametrów umożliwia dostosowanie przepływów do wartości określonych w projekcie, co wspiera prawidłowe działanie całej instalacji geotermalnej.

Konstrukcja rozdzielacza PRAWTECH 12-sekcyjnego – belki kolektorowe PE100RC Ø90 mm

Podstawę rozdzielacza stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC, materiału stosowanego w instalacjach dolnego źródła gruntowych pomp ciepła. Tworzywo charakteryzuje się odpowiednimi właściwościami mechanicznymi oraz odpornością na warunki eksploatacyjne układów wykorzystujących płyny niskokrzepnące.

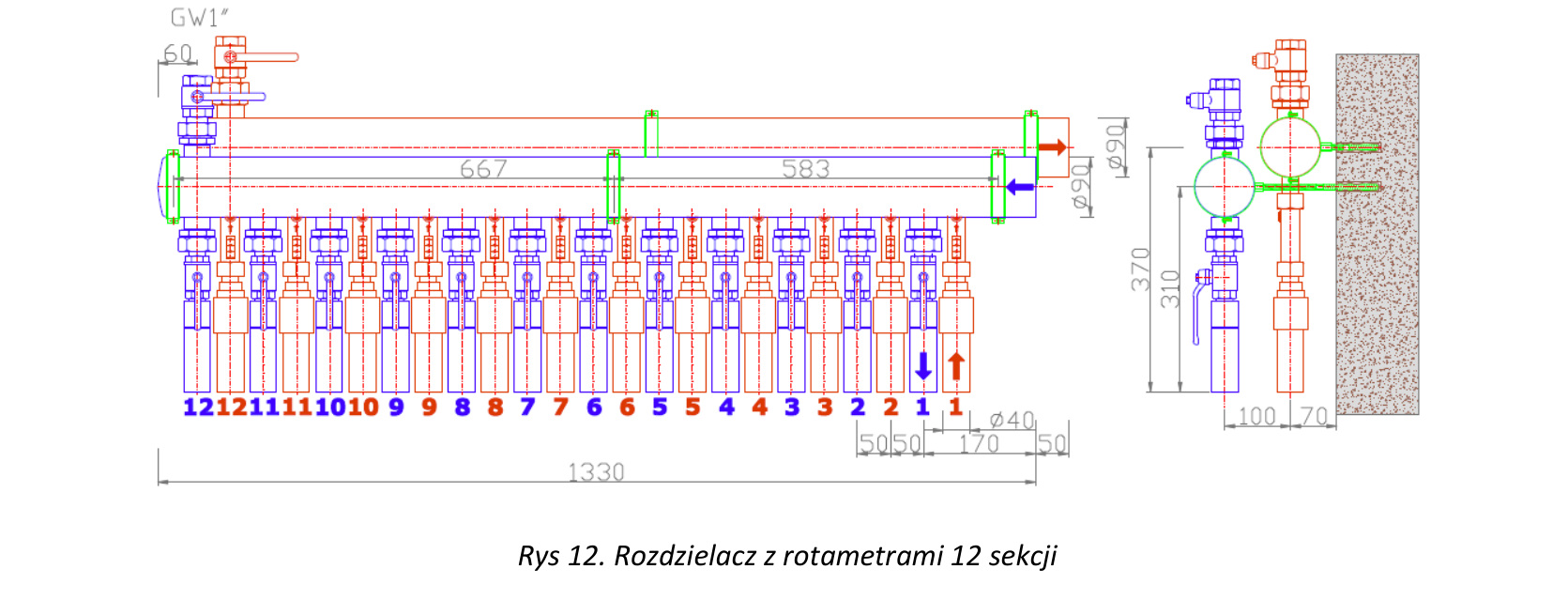

W standardowej konfiguracji zastosowano belki główne o średnicy 90 mm oraz dwanaście odejść sekcyjnych Ø40 mm. Rozstaw osiowy sąsiednich sekcji wynosi 100 mm, co umożliwia uporządkowane rozmieszczenie elementów regulacyjnych i odcinających.

Belki kolektorowe tworzą wspólny układ hydrauliczny zasilania i powrotu czynnika roboczego. Zastosowanie połączeń rozłącznych skręcanych umożliwia dostosowanie ustawienia rotametrów i zaworów odcinających do warunków montażowych, w tym konfiguracji prawej lub lewej.

Rozdzielacz przeznaczony jest do montażu w układzie dwóch równoległych poziomów, zapewniając dostęp do elementów wymagających regulacji, napełniania, odpowietrzania oraz obsługi serwisowej.

Dwanaście rotametrów 8–38 l/min – kontrola i regulacja przepływu w dolnym źródle

Rozdzielacz PRAWTECH wyposażono w 12 mosiężnych rotametrów liniowych, z których każdy umożliwia odczyt natężenia przepływu czynnika roboczego w jednej sekcji instalacji geotermalnej. Standardowy zakres pomiarowy wynosi 8–38 l/min.

Wartość przepływu odczytywana jest na skali przepływomierza na podstawie położenia pływaka znajdującego się wewnątrz korpusu. Prawidłowy odczyt wykonywany jest przy dolnej krawędzi pływaka.

Regulacja przepływu odbywa się za pomocą zaworu kulowego zintegrowanego z mosiężnym korpusem rotametru. Do ustawienia zaworu wykorzystuje się śrubokręt płaski. Rozwiązanie pozwala ograniczyć natężenie przepływu lub całkowicie zamknąć wybraną sekcję.

Możliwość jednoczesnego obserwowania dwunastu przepływów ułatwia kontrolę pracy dolnego źródła, identyfikowanie różnic pomiędzy obiegami oraz wykonywanie regulacji hydraulicznej podczas uruchamiania i późniejszych przeglądów technicznych.

Parametry techniczne rozdzielacza z rotametrami 12-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Kod producenta: OZERRB124090
• Liczba sekcji: 12
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba rotametrów: 12
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: odpowiednio dobrany płyn niskokrzepnący
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 12-sekcyjnego z rotametrami

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, dwanaście mosiężnych rotametrów liniowych 8–38 l/min, dwanaście zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

Rozdzielacz posiada również konsolę montażową umożliwiającą stabilne zamocowanie konstrukcji. Rozmieszczenie elementów mocujących należy dostosować do wielkości rozdzielacza i warunków montażowych.

Montaż rozdzielacza z rotametrami 12-sekcyjnego PRAWTECH

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio zaprojektowanej szafce rozdzielaczowej lub studni rozdzielaczowej. Ze względu na dużą liczbę sekcji szczególnie istotne jest zapewnienie odpowiedniej przestrzeni montażowej oraz dostępu do wszystkich rotametrów, zaworów i przyłączy serwisowych.

Przed rozpoczęciem montażu należy sprawdzić stabilność powierzchni mocowania, rozmieszczenie przewodów dolnego źródła oraz możliwość bezpiecznego wykonywania czynności regulacyjnych i konserwacyjnych.

Belki zasilającą i powrotną należy zamontować w dwóch równoległych poziomach. W przypadku instalacji rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie odpowiedniej izolacji termicznej, która ogranicza kondensację wilgoci na powierzchni elementów układu.

Glikol propylenowy i etylenowy – współpraca z rozdzielaczem PRAWTECH 12-sekcyjnym

Rozdzielacz przeznaczony jest do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego lub etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas regulacji przepływu należy uwzględnić wpływ stężenia glikolu na wskazania rotametrów. Dla określonych stężeń producent podaje następujące współczynniki korekcyjne:

• Stężenie glikolu 20–30% – współczynnik korekcyjny 0,9
• Stężenie glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo wskazanie rotametru 30 l/min przy współczynniku korekcyjnym 0,8 odpowiada skorygowanemu przepływowi 24 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Napełnianie, odpowietrzanie i uruchomienie rozdzielacza 12-sekcyjnego PRAWTECH

Każda belka kolektorowa rozdzielacza wyposażona jest w zespół zaworowy umożliwiający płukanie, napełnianie i odpowietrzanie instalacji dolnego źródła. Rozwiązanie to ułatwia przygotowanie dwunastu obiegów do prawidłowej pracy.

Przed pierwszym uruchomieniem należy dokładnie wypłukać instalację i usunąć zanieczyszczenia stałe. Drobne cząstki mogą zakłócać działanie rotametrów, prowadząc do blokowania pływaków lub nieprawidłowych wskazań przepływu.

Podczas napełniania i uruchamiania układu należy sprawdzić prawidłowy kierunek przepływu czynnika przez przepływomierze. Nieprawidłowe podłączenie może powodować błędne wskazania lub brak odczytu.

Po zakończeniu odpowietrzania należy ustawić przepływy we wszystkich dwunastu sekcjach zgodnie z dokumentacją projektową oraz charakterystyką pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 12-sekcyjny PRAWTECH?

Rozdzielacz 12-sekcyjny stanowi rozwiązanie dla instalacji geotermalnych wymagających połączenia wielu obiegów w jednym punkcie hydraulicznym. Umożliwia niezależną regulację każdej sekcji, kontrolę natężenia przepływu oraz wygodne wykonywanie czynności związanych z obsługą techniczną dolnego źródła.

Belki kolektorowe PE100RC Ø90 mm, dwanaście rotametrów oraz indywidualne zawory odcinające pozwalają stworzyć funkcjonalny układ hydrauliczny przeznaczony do profesjonalnych instalacji gruntowych pomp ciepła. Zastosowane rozwiązania wspierają prawidłowe równoważenie przepływów oraz ułatwiają późniejszą diagnostykę systemu.

Rozdzielacz z rotametrami 12-sekcyjny PRAWTECH – zamów w OMEGA-PLAST.
