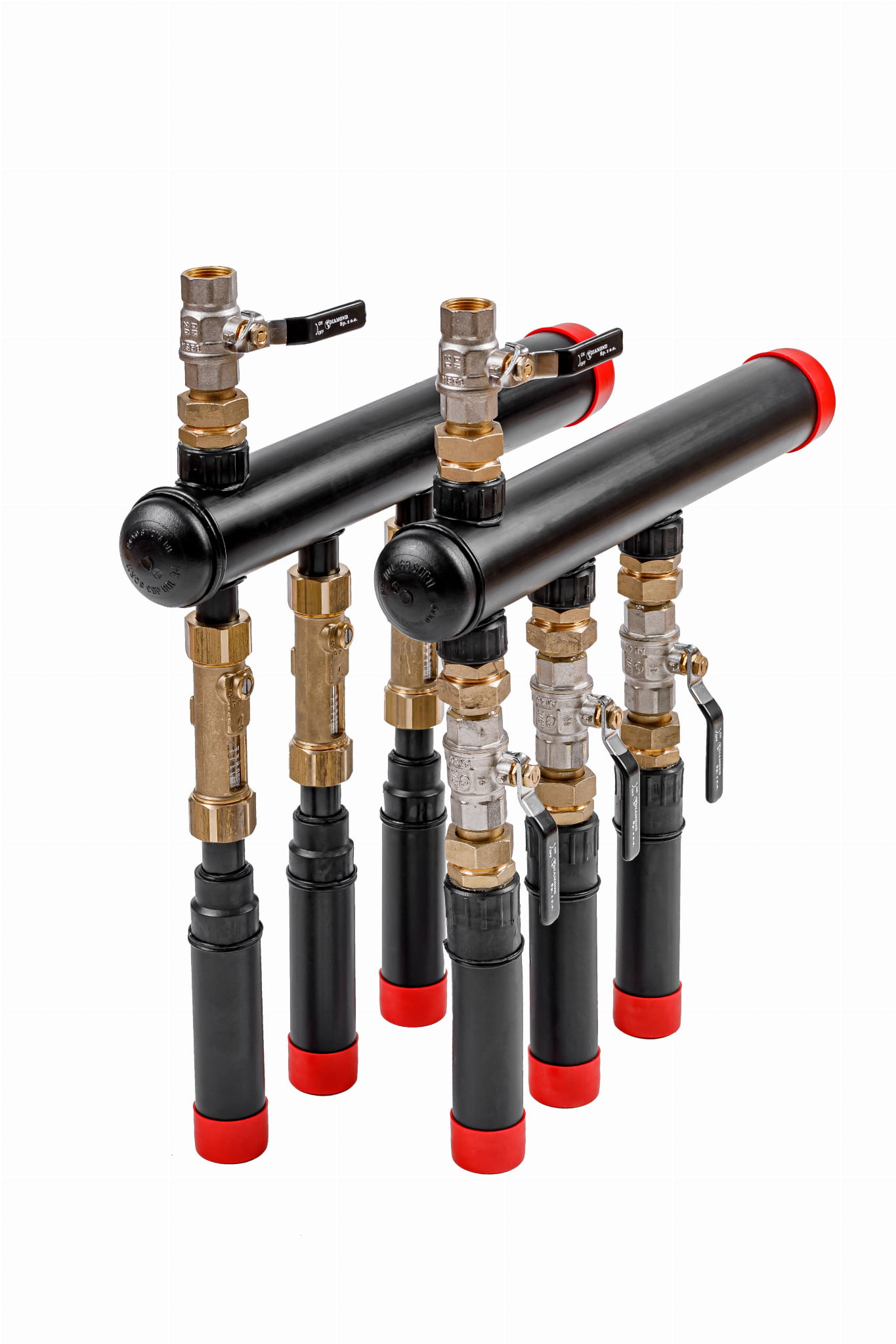

Rozdzielacz z rotametrami 10-sekcyjny PRAWTECH to profesjonalny element instalacji geotermalnej, przeznaczony do rozprowadzania i zbierania czynnika roboczego w dziesięciu niezależnych obiegach dolnego źródła gruntowej pompy ciepła. Umożliwia połączenie rozbudowanego systemu sond geotermalnych lub sekcji gruntowego wymiennika ciepła w jednym punkcie hydraulicznym, zapewniając dostęp do regulacji i kontroli przepływu w każdym obiegu.

Wariant 10-sekcyjny należy do serii R PRAWTECH i został wyposażony w dziesięć mosiężnych rotametrów liniowych o zakresie pomiarowym 8–38 l/min. Zastosowanie indywidualnych elementów regulacyjnych pozwala dostosować przepływy do założeń projektowych oraz kontrolować pracę poszczególnych sekcji podczas uruchamiania i eksploatacji instalacji.

Podstawę konstrukcji stanowią dwie belki kolektorowe wykonane z polietylenu PE100RC o średnicy Ø90 mm. Rozdzielacz posiada dziesięć odejść sekcyjnych Ø40 mm, zawory kulowe odcinające oraz zespoły napełniająco-odpowietrzające 1". Takie rozwiązanie umożliwia uporządkowane prowadzenie przewodów dolnego źródła i zapewnia wygodny dostęp do elementów hydraulicznych wymagających okresowej kontroli.

Najważniejsze zalety rozdzielacza z rotametrami 10-sekcyjnego PRAWTECH

• Dziesięć niezależnych sekcji – możliwość podłączenia dziesięciu obiegów gruntowego wymiennika ciepła
• Indywidualne równoważenie hydrauliczne – dostosowanie przepływu w każdym obiegu do parametrów projektowych
• Belki kolektorowe Ø90 mm – konstrukcja przeznaczona do instalacji z większą liczbą obiegów geotermalnych
• Kontrola przepływu glikolu – możliwość obserwacji natężenia przepływu w poszczególnych sekcjach
• Wytrzymała konstrukcja PE100RC – materiał odpowiedni do pracy w instalacjach dolnego źródła ciepła
• Niezależne odcinanie obiegów – wygodna diagnostyka i możliwość wyłączenia wybranej sekcji
• Współpraca z płynami niskokrzepnącymi – przystosowanie do odpowiednio dobranych roztworów glikolu
• Ciśnienie robocze do 10 bar – parametry dostosowane do profesjonalnych instalacji geotermalnych
• Możliwość różnych sposobów montażu – instalacja naścienna, w szafce lub studni rozdzielaczowej

Rozdzielacz PRAWTECH 10-sekcyjny – zastosowanie w dużych instalacjach geotermalnych

Rozdzielacz z dziesięcioma sekcjami znajduje zastosowanie w systemach gruntowych pomp ciepła, w których konieczne jest połączenie większej liczby obiegów dolnego źródła oraz zapewnienie możliwości ich niezależnej regulacji hydraulicznej.

Produkt przeznaczony jest między innymi do:

• instalacji z dziesięcioma pionowymi sondami geotermalnymi
• systemów dolnego źródła wykorzystujących dziesięć niezależnych obiegów gruntowych
• instalacji geotermalnych w budynkach wielorodzinnych i obiektach komercyjnych
• układów gruntowych pomp ciepła obsługujących obiekty usługowe i przemysłowe
• instalacji wymagających indywidualnej kontroli i regulacji przepływu w dziesięciu sekcjach

Rozbudowane dolne źródła mogą obejmować obiegi o różnych długościach przewodów i oporach hydraulicznych. Zastosowanie rozdzielacza z rotametrami pozwala regulować przepływ w każdej sekcji niezależnie, co pomaga uzyskać wartości wymagane przez projekt instalacji.

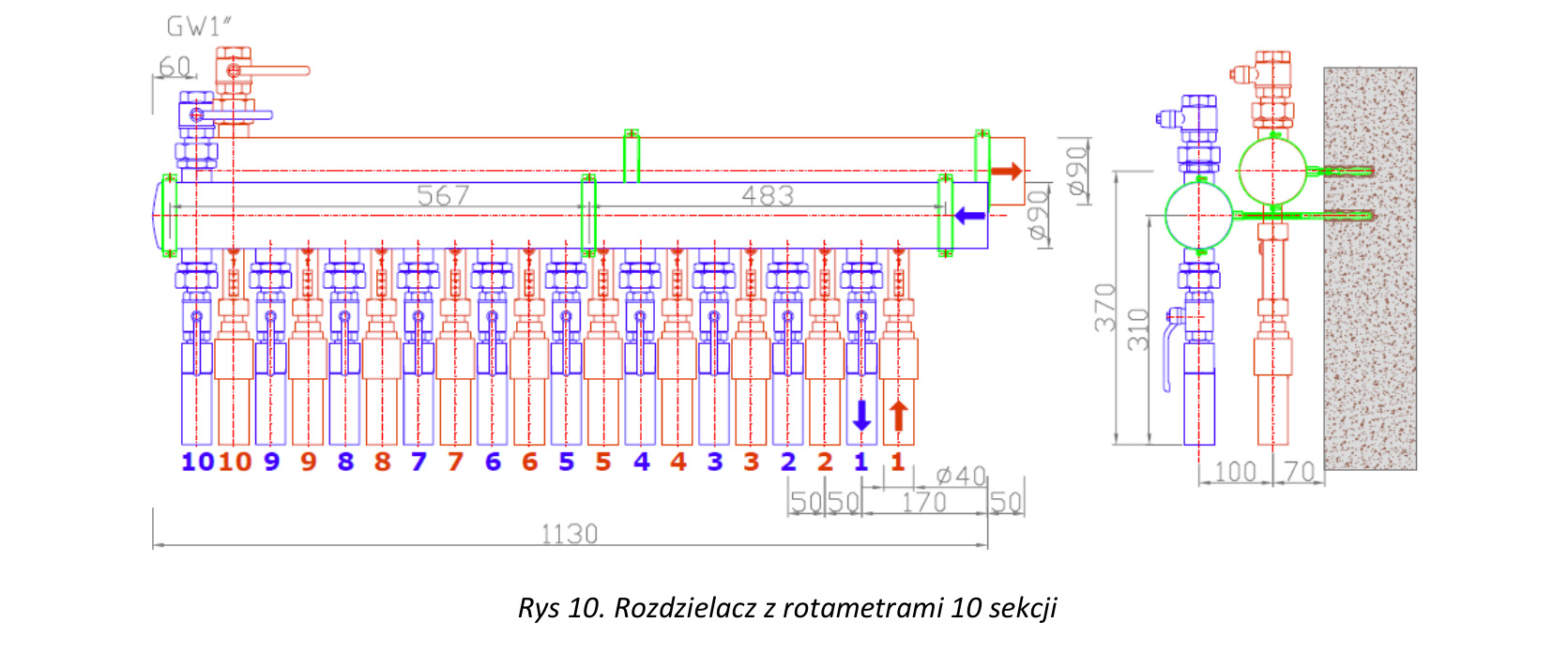

Belki kolektorowe PE100RC Ø90 mm – konstrukcja rozdzielacza PRAWTECH 10-sekcyjnego

Rozdzielacz wykonano z dwóch belek kolektorowych z polietylenu PE100RC, przeznaczonego do zastosowań w instalacjach geotermalnych. W wariancie 10-sekcyjnym zastosowano belki główne o średnicy 90 mm, odpowiednie do obsługi większej liczby obiegów dolnego źródła.

Dziesięć odejść sekcyjnych o średnicy 40 mm umożliwia podłączenie przewodów sond geotermalnych lub sekcji wymiennika gruntowego. Rozstaw osiowy sąsiednich odejść wynosi 100 mm, co zapewnia uporządkowane rozmieszczenie elementów regulacyjnych i odcinających.

Zastosowanie połączeń rozłącznych umożliwia dostosowanie ustawienia rotametrów i zaworów kulowych do warunków montażowych. Rozdzielacz może pracować w układzie dwóch równoległych belek kolektorowych, z zachowaniem dostępu do wyposażenia serwisowego.

Dziesięć rotametrów 8–38 l/min – regulacja i kontrola przepływu czynnika

W rozdzielaczu zastosowano dziesięć mosiężnych rotametrów liniowych, umożliwiających odczyt natężenia przepływu w każdej sekcji dolnego źródła. Standardowy zakres pomiarowy wynosi 8–38 l/min dla pojedynczego przepływomierza.

Odczyt odbywa się na podstawie położenia pływaka znajdującego się wewnątrz korpusu rotametru. Prawidłową wartość przepływu wskazuje dolna krawędź pływaka na skali pomiarowej.

Regulacja odbywa się za pomocą zaworu kulowego zintegrowanego z korpusem mosiężnego rotametru. Do zmiany ustawienia wykorzystuje się śrubokręt płaski. Konstrukcja umożliwia również całkowite odcięcie przepływu w wybranym obiegu.

Indywidualna kontrola dziesięciu przepływów pozwala instalatorowi przeprowadzić równoważenie hydrauliczne systemu i ocenić pracę poszczególnych sekcji bez konieczności wykonywania dodatkowych pomiarów na każdym przewodzie.

Parametry techniczne rozdzielacza z rotametrami 10-sekcyjnego PRAWTECH

• Producent: PRAWTECH
• Rodzaj produktu: rozdzielacz hydrauliczny z rotametrami
• Seria: R
• Kod producenta: OZERRB104090
• Liczba sekcji: 10
• Materiał belek kolektorowych: PE100RC
• Średnica belek głównych: 90 mm
• Średnica odejść sekcyjnych: 40 mm
• Rozstaw osiowy sekcji: 100 mm
• Liczba rotametrów: 10
• Rodzaj rotametrów: mosiężne, liniowe
• Zakres pomiarowy rotametrów: 8–38 l/min
• Dokładność wskazań: ±10%
• Maksymalne ciśnienie robocze: 1,0 MPa (10 bar)
• Minimalna temperatura pracy: -10°C
• Maksymalna temperatura pracy: +30°C
• Przyłącza napełniająco-odpowietrzające: 1"
• Medium robocze: płyn niskokrzepnący, np. roztwór glikolu
• Przeznaczenie: dolne źródła gruntowych pomp ciepła

Wyposażenie rozdzielacza PRAWTECH 10-sekcyjnego z rotametrami

Standardowe wyposażenie obejmuje dwie belki kolektorowe PE100RC Ø90 mm, dziesięć mosiężnych rotametrów liniowych 8–38 l/min, dziesięć zaworów kulowych odcinających na belce powrotnej oraz dwa zespoły napełniająco-odpowietrzające 1".

W przypadku rozdzielaczy przeznaczonych do montażu naściennego producent przewiduje ramki montażowe umożliwiające stabilne zamocowanie konstrukcji. Ich liczba zależy od wielkości rozdzielacza oraz średnicy belek kolektorowych.

Montaż rozdzielacza z rotametrami PRAWTECH 10-sekcyjnego

Rozdzielacz może być montowany na ścianie wewnątrz lub na zewnątrz budynku, a także w odpowiednio dobranej szafce rozdzielaczowej lub studni rozdzielaczowej. Miejsce montażu powinno zapewniać stabilne mocowanie i swobodny dostęp do rotametrów, zaworów odcinających oraz przyłączy serwisowych.

Przed montażem należy uwzględnić wymiary całkowite rozdzielacza, przebieg przewodów dolnego źródła oraz przestrzeń niezbędną do wykonywania czynności regulacyjnych i serwisowych. Belki kolektorowe powinny być zamontowane w dwóch równoległych poziomach.

W przypadku montażu rozdzielacza w ogrzewanym pomieszczeniu producent zaleca zastosowanie izolacji termicznej, która ograniczy kondensację wilgoci na powierzchni elementów układu.

Glikol propylenowy i etylenowy – współpraca z rozdzielaczem PRAWTECH

Rozdzielacz PRAWTECH przeznaczony jest do pracy z płynami niskokrzepnącymi stosowanymi w dolnych źródłach gruntowych pomp ciepła. Producent rekomenduje wodne roztwory glikolu propylenowego i etylenowego zawierające inhibitory korozji oraz dodatki antypienne.

Podczas regulacji przepływu należy uwzględnić wpływ stężenia glikolu na wskazania rotametrów. Producent określa następujące współczynniki korekcyjne:

• Roztwór glikolu 20–30% – współczynnik korekcyjny 0,9
• Roztwór glikolu 30–40% – współczynnik korekcyjny 0,8

Przykładowo wskazanie rotametru 30 l/min przy współczynniku 0,8 odpowiada skorygowanemu przepływowi 24 l/min. Wskazania bez korekty odnoszą się do pracy na wodzie.

Uruchomienie, płukanie i odpowietrzanie rozdzielacza 10-sekcyjnego PRAWTECH

Rozdzielacz wyposażono w zespoły zaworowe umożliwiające płukanie, napełnianie i odpowietrzanie instalacji dolnego źródła. Przed pierwszym uruchomieniem należy dokładnie usunąć zanieczyszczenia stałe ze wszystkich dziesięciu obiegów.

Drobne cząstki mogą zakłócać pracę rotametrów, powodując blokowanie pływaków i nieprawidłowe wskazania przepływu. Podczas uruchamiania należy również sprawdzić prawidłowy kierunek przepływu czynnika przez przepływomierze.

Po napełnieniu i odpowietrzeniu instalacji należy przeprowadzić regulację przepływów w dziesięciu sekcjach zgodnie z dokumentacją projektową oraz charakterystyką pompy obiegowej dolnego źródła.

Dlaczego warto wybrać rozdzielacz z rotametrami 10-sekcyjny PRAWTECH?

Rozdzielacz 10-sekcyjny umożliwia uporządkowane połączenie dziesięciu obiegów geotermalnych w jednym punkcie hydraulicznym. Niezależna regulacja każdej sekcji ułatwia równoważenie instalacji, natomiast rotametry umożliwiają bieżącą kontrolę przepływu podczas uruchamiania i eksploatacji systemu.

Belki kolektorowe PE100RC Ø90 mm, dziesięć rotametrów oraz wyposażenie serwisowe tworzą funkcjonalne rozwiązanie dla instalatorów i inwestorów realizujących rozbudowane dolne źródła gruntowych pomp ciepła.
