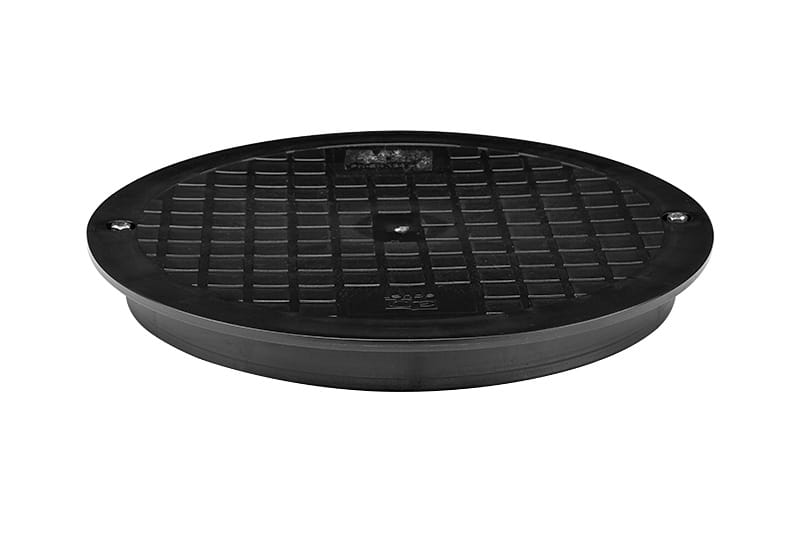

Pokrywa studni PP 315 mm 1,5 T A15

Pokrywa studni PP 315 mm 1,5 T A15

Studnie kanalizacyjne PP DN/ID 315
Konstrukcję studni DN 315 tworzą następujące elementy:
1. kineta przelotowa lub zbiorcza (z uszczelkami w komplecie) dla przewodów kanalizacyjnych o średnicach zewnętrznych 160 i 200 mm
2. rura trzonowa korugowana z PP, jednościenna DN 315, SN 2, dostępna w odcinkach 1,2 m, 2 m i 3 m oraz 6m
3. teleskop studzienki z włazem żeliwnym ( klasa A15, B125 lub D400) z pełną pokrywą lub wpustem ulicznym\stożkiem betonowym (B125)
4. pokrywa betonowa (A15) lub właz żeliwny (B125) uszczelniający pierścień gumowy pomiędzy rurą trzonową, a teleskopem.

STUDNIE DN/ID 315 RK
Konstrukcję studni DN/ID RK tworzą następujące elementy:
1. Kineta przelotowa lub zbiorcza (z uszczelkami w komplecie) dla przewodów kanalizacyjnych o średnicach zewnętrznych 160 i 200 mm
2. Rura trzonowa korugowana z PP, jednościenna DN 315, SN2, dostępna w odcinkach 1,25 m, 2 m i 3 m oraz 6 m
3. Uszczelka – połączenie rury trzonowej i teleskopu

MOŻLIWIE ZWIEŃCZENIA STUDNI:
1. Teleskop studzienki z włazem żeliwnym (klasa A15, B125 lub D400) z pokrywą pełną lub wpustem ulicznym
2. Stożek betonowy (A15) z pokrywą betonową (w tym przypadku nie stosuje się uszczelki)
3. Pokrywa PP

STUDNIE DN/ID 400 RK
Konstrukcję studni DN/ID 400 RK tworzą następujące elementy:
1. Kineta przelotowa lub zbiorcza (z uszczelkami w komplecie) dla przewodów kanalizacyjnych z typowych rur gładkościennych lub korugowanych InCor o średnicach zewnętrznych 160-400 mm – w różnym przedziale, zależnie od rodzaju kinety.
2. Rura trzonowa korugowana z PP o średnicy DN/ID 400 mm, jednościenna (SN4) lub dwuścienna (SN4), dostępna w odcinkach 6m

MOŻLIWOŚCI POŁĄCZENIA RURY TRZONOWEJ W ZALEŻNOŚCI OD ŚREDNICY TELESKOPU:
1. Uszczelka
2. Adapter (łącznik teleskopy) DN 400/315 mm jako szczelny element redukcyjny między rurą trzonową i teleskopem DN 315 mm

MOŻLIWIE ZWIEŃCZENIA STUDNI:
1. Teleskop studzienki bazujący na rurze DN 315 mm z włazem żeliwnym (klasa A15, B125, lub D400) z pokrywą pełną lub wpustem ulicznym
2. Teleskop studzienki bazujący na rurze DN 400 mm z włazem żeliwnym (klasa B125 lub D400) z pokrywą pełną lub wpustem ulicznym
3. Stożek betonowy (B125)
4. Pokrywa betonowa (A15) lub pokrywa PP

STUDNIE DN/ID 425 RK
Konstrukcję studni DN/ID 425 RK tworzą następujące elementy:
1. Kineta przelotowa lub zbiorcza (z uszczelkami w komplecie) dla przewodów kanalizacyjnych z typowych rur gładkościennych lub korugowanych InCor o średnicach zewnętrznych 160-400 mm – w różnym przedziale, zależnie od rodzaju kinety.
2. Rura trzonowa korugowana DN/ID 425 mm, jednościenna (SN4) dostępna w odcinkach 6 m

MOŻLIWOŚCI POŁĄCZENIA RURY TRZONOWEJ W ZALEŻNOŚCI OD ŚREDNICY TELESKOPU:
1. Uszczelka
2. Adapter (łącznik teleskopy) DN 425/315 mm jako szczelny element redukcyjny między rurą trzonową i teleskopem DN 315 mm

MOŻLIWIE ZWIEŃCZENIA STUDNI:
1. Teleskop studzienki bazujący na rurze DN 315 mm z włazem żeliwnym (klasa A15, B125, lub D400) z pokrywą pełną lub wpustem ulicznym
2. Teleskop studzienki bazujący na rurze DN 425 mm z włazem żeliwnym (klasa B125 lub D400) z pokrywą pełną lub wpustem ulicznym
3. Stożek betonowy (B125)
4. Pokrywa betonowa (A15) lub pokrywa PP
