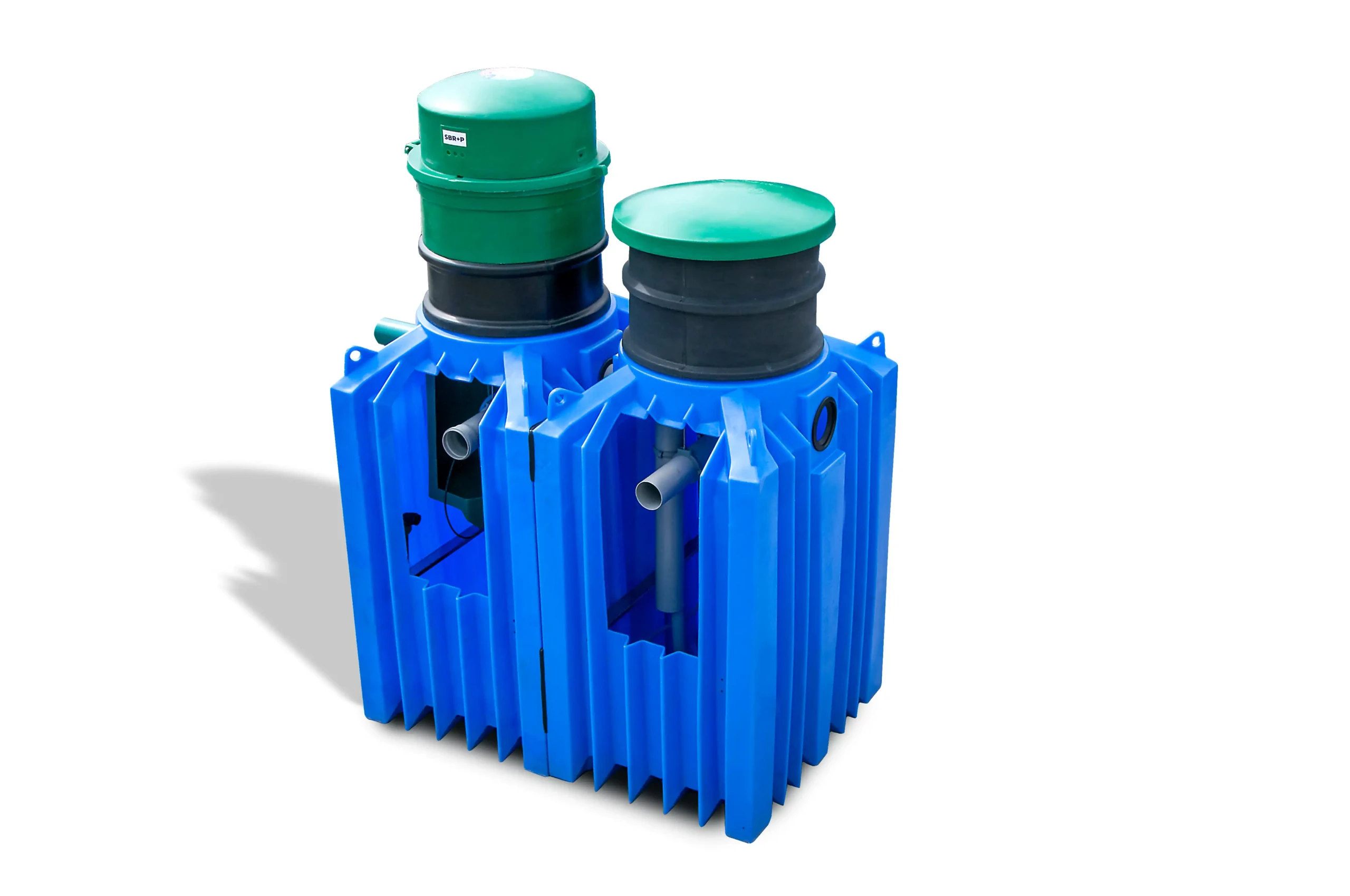

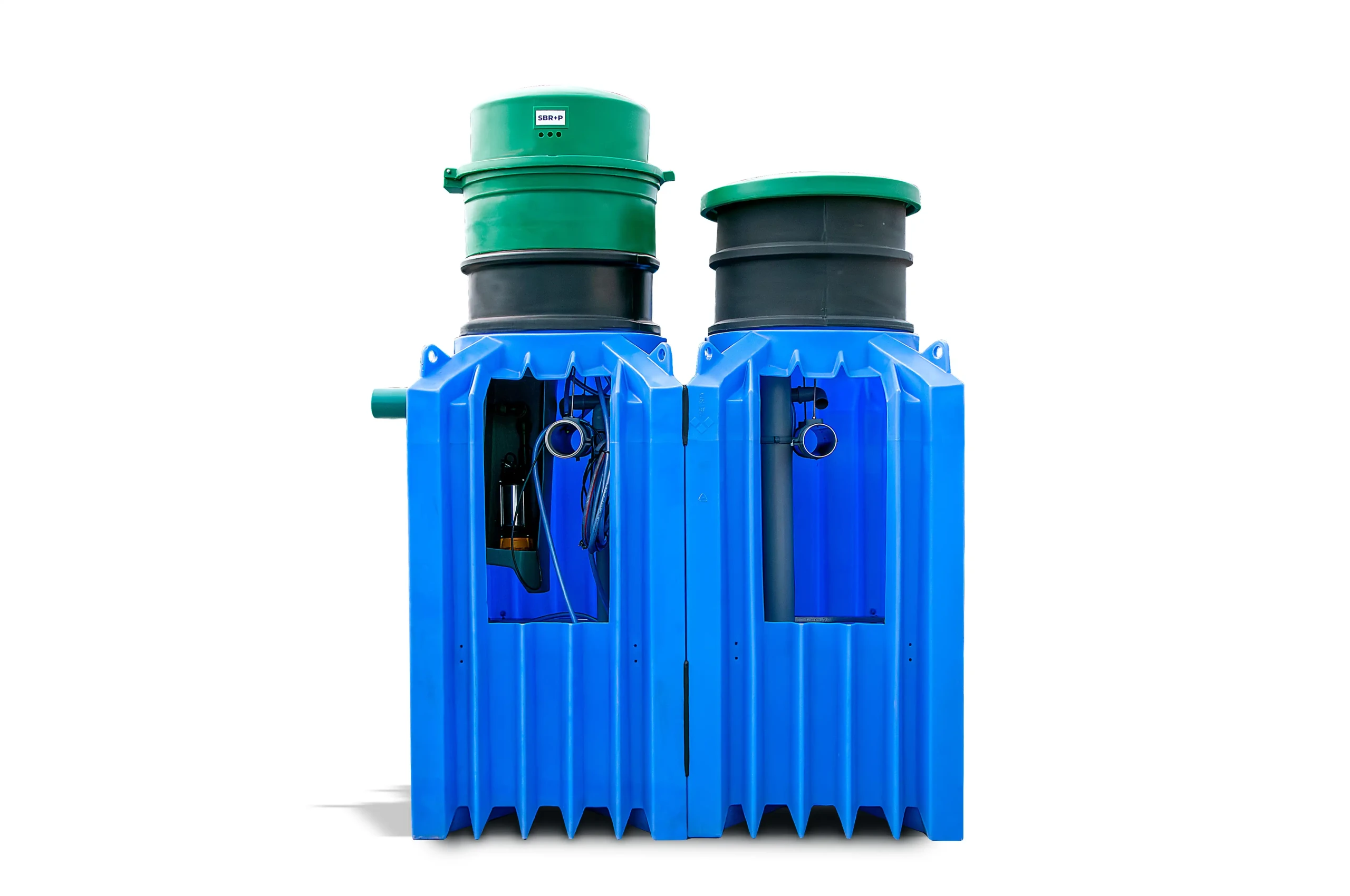

Oczyszczalnia biologiczna dla 2-4 osób EKO-SBR 4 2500 z pompą IBO sekwencyjne reaktory porcjowe METRIA

Oczyszczalnia biologiczna dla 2-4 osób EKO-SBR 4 sekwencyjne reaktory porcjowe z pompą IBO WQ250F

Produkty METRIA są w pełni wyposażone, uzbrojone oraz skalibrowane na etapie produkcji. Wystarczy podłączyć zasilanie i urządzenie jest gotowe do użytku.

Oczyszczalnie ścieków EKO-SBR są zaawansowanymi systemami przeznaczonymi do oczyszczania ścieków bytowo-gospodarczych w różnych warunkach wodno-gruntowych. Działają na zasadzie ciągłego dopływu surowych ścieków i okresowego odpływu oczyszczonych, korzystając z technologii reaktorów sekwencyjnych. Proces oczyszczania odbywa się cyklicznie, co sprawia, że EKO-SBR charakteryzują się dużą odpornością na zmienne ilości dopływających ścieków oraz przeciążenia, wahania temperatury i chwilowy brak dopływu, mogąc pracować w trybie oszczędnościowym do dwóch tygodni.

Parametry oczyszczalni EKO-SBR 4:

Nominalna dzienna przepustowość hydrauliczna: 0,6 m3/d

Maksymalna ilość użytkowników: 4 RLM

Pojemność zbiornika: 2500 l

Reaktor biologiczny: 1

Ilość komór: 2

Dyfuzor: 1

Dmuchawa napowietrzająca: 1

Pompa mamutowa: 1

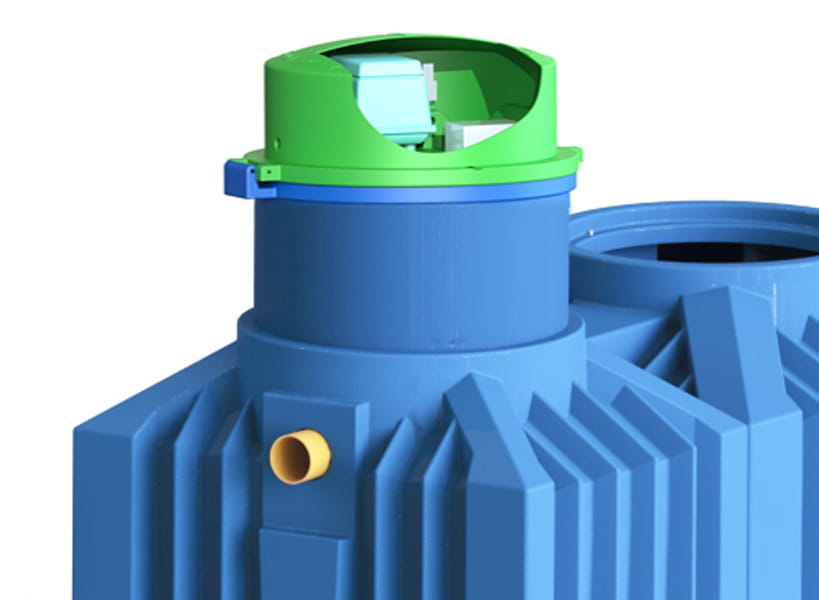

Nadbudowa z wbudowaną dmuchawą membranową oraz sterownikiem oczyszczalni

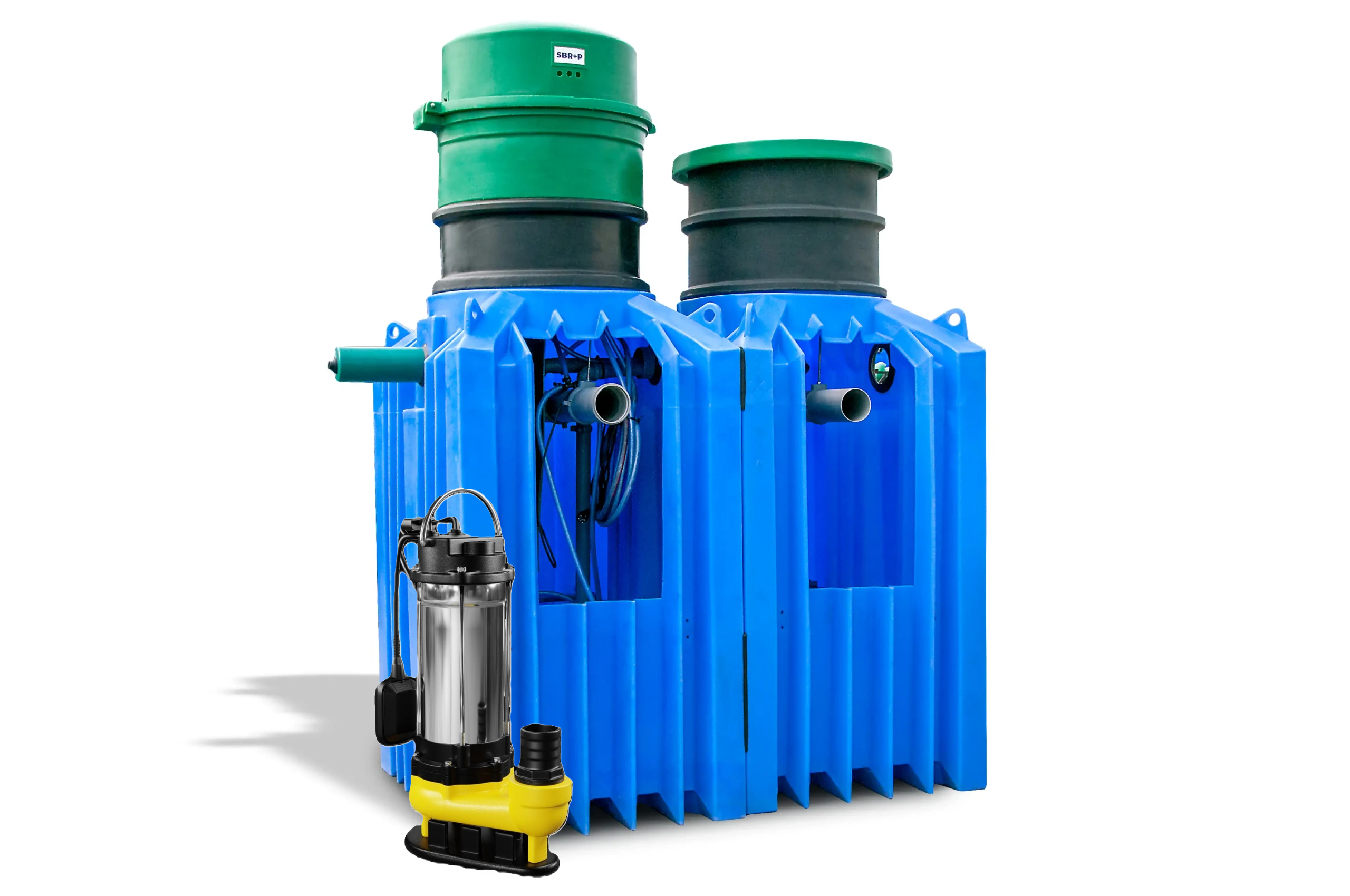

Pompa zanurzeniowa do wody brudnej IBO WQ250F

Osadnik występuje w dwóch kolorach: czarnym lub niebieskim ( nie ma to wpływu na jakość oraz wytrzymałość osadnika )

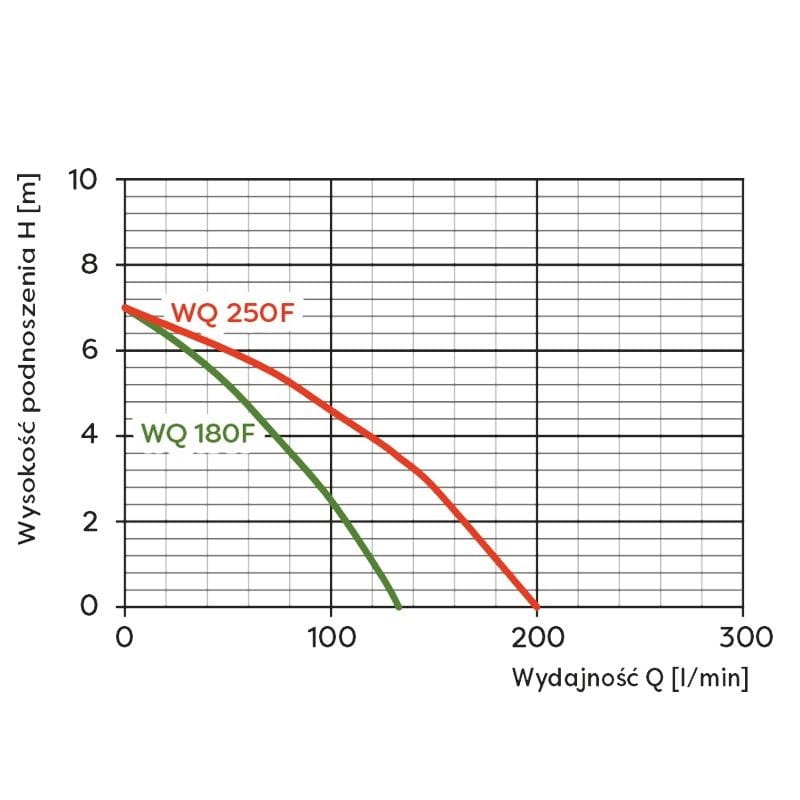

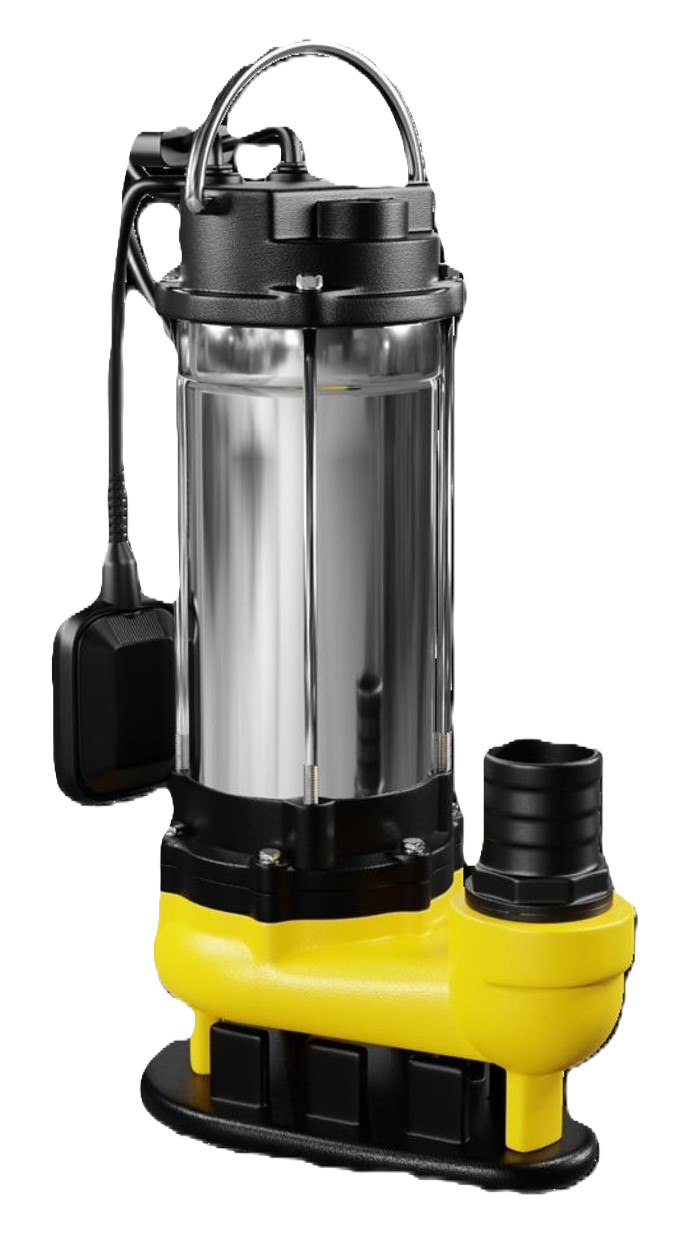

Parametry pompy IBO WQ250F:

Dane techniczne:
• Maksymalna temperatura cieczy: 35°C
• Zasilanie: 230 V
• Klasa izolacji: B
• Tryb pracy: ciągły
• Stopień ochrony: IP68
• Długość kabla zasilającego: 10 m
• Pozycja pracy: pionowa
• Prędkość obrotowa silnika: 2850 RPM

Materiały:
• Obudowa silnika: stal nierdzewna AISI 304
• Obudowa wirnika: żeliwo szare
• Wał: stal nierdzewna AISI 304
• Wirnik: żeliwo szare
• Dławnica mechaniczna: SiC / grafit / NBR

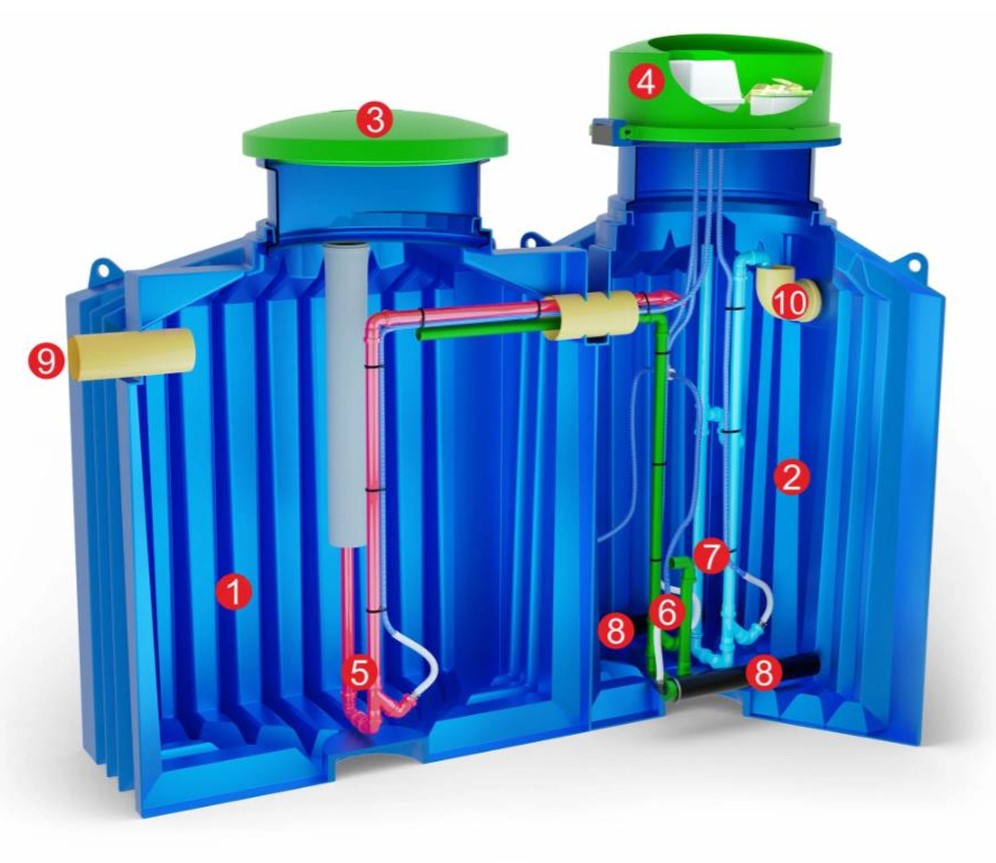

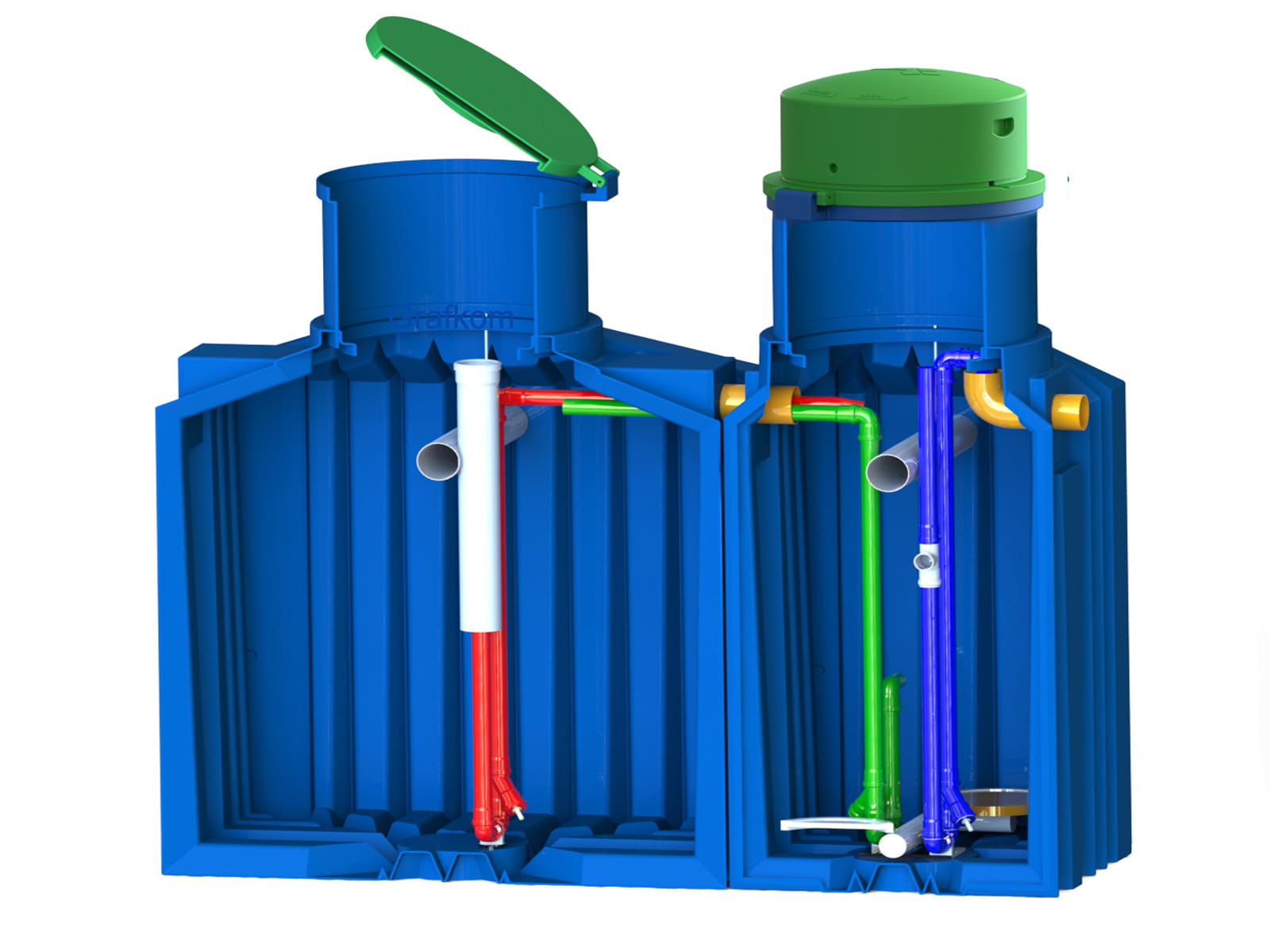

Schemat oczyszczalni EKO-SBR:

1. Osadnik wstępny

2. Komora reaktora

3. Pokrywa osadnika

4. Moduł sterujący

5. Pompa zasilająca

6. Pompa osadu wtórnego

7. Pompa ścieków oczyszczonych

8. Dyfuzor napowietrzający

9. Wlot ścieków Fi 160 mm

10. Wylot oczyszczonych ścieków Fi 110 mm

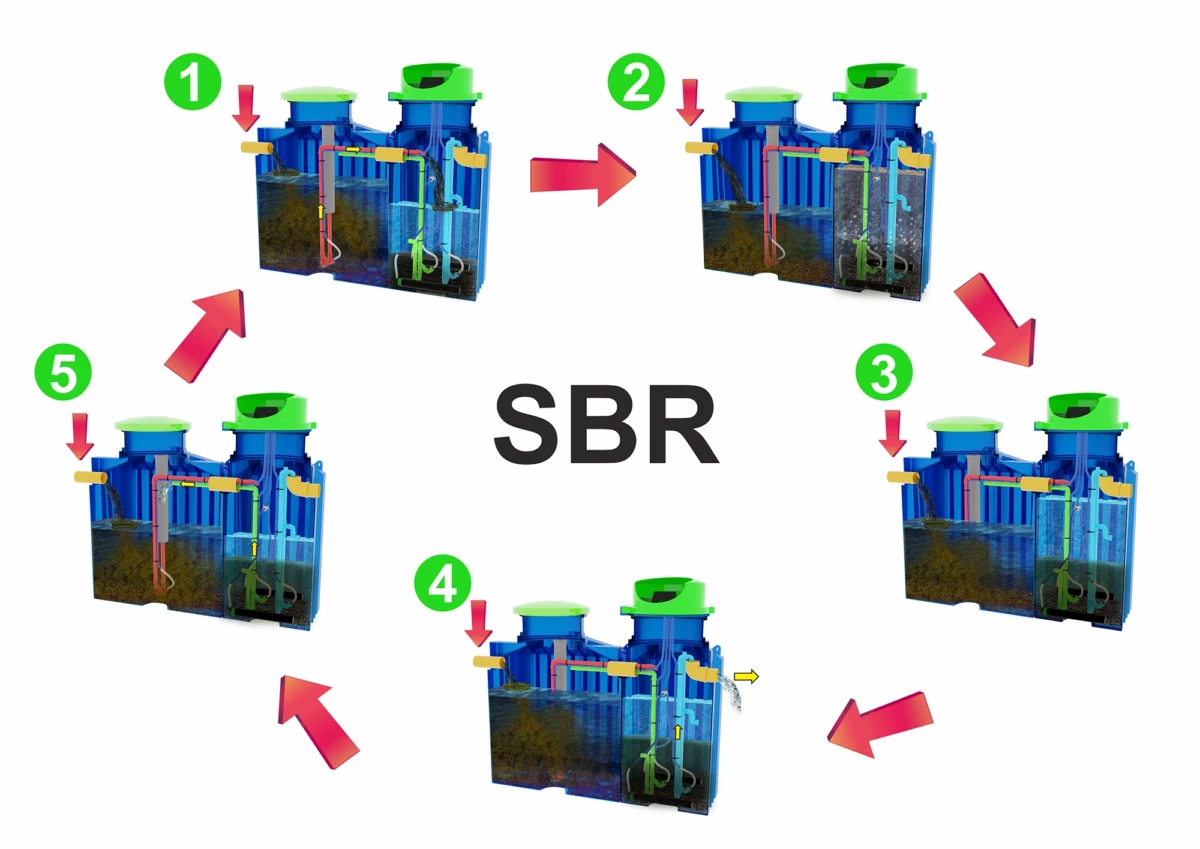

Schemat pracy oczyszczalni EKO-SBR:

FAZA I – NAPEŁNIANIE: Ścieki zgromadzone w osadniku wstępnym są pompowane do komory reakcji SBR za pomocą podnośnika ze sprężonym powietrzem (pompy mamutowej). Pompa jest ustawiona tak, aby transportować tylko wodę, unikając wciągania cząsteczek stałych oraz zawiesin. Poziom medium jest monitorowany przez system sterujący co godzinę.

FAZA II – NAPOWIETRZANIE: W tej fazie ścieki są napowietrzane za pomocą dyfuzorów z systemem membran, co dostarcza tlen mikroorganizmom. Tlen jest niezbędny do rozkładu zanieczyszczeń oraz mieszania substancji w zbiorniku.

FAZA III – SEDYMENTACJA: Po napowietrzaniu następuje uspokojenie substancji w komorze SBR, gdzie osad czynny opada na dno zbiornika, tworząc warstwę osadu. W tym czasie czysta woda gromadzi się w górnej części zbiornika.

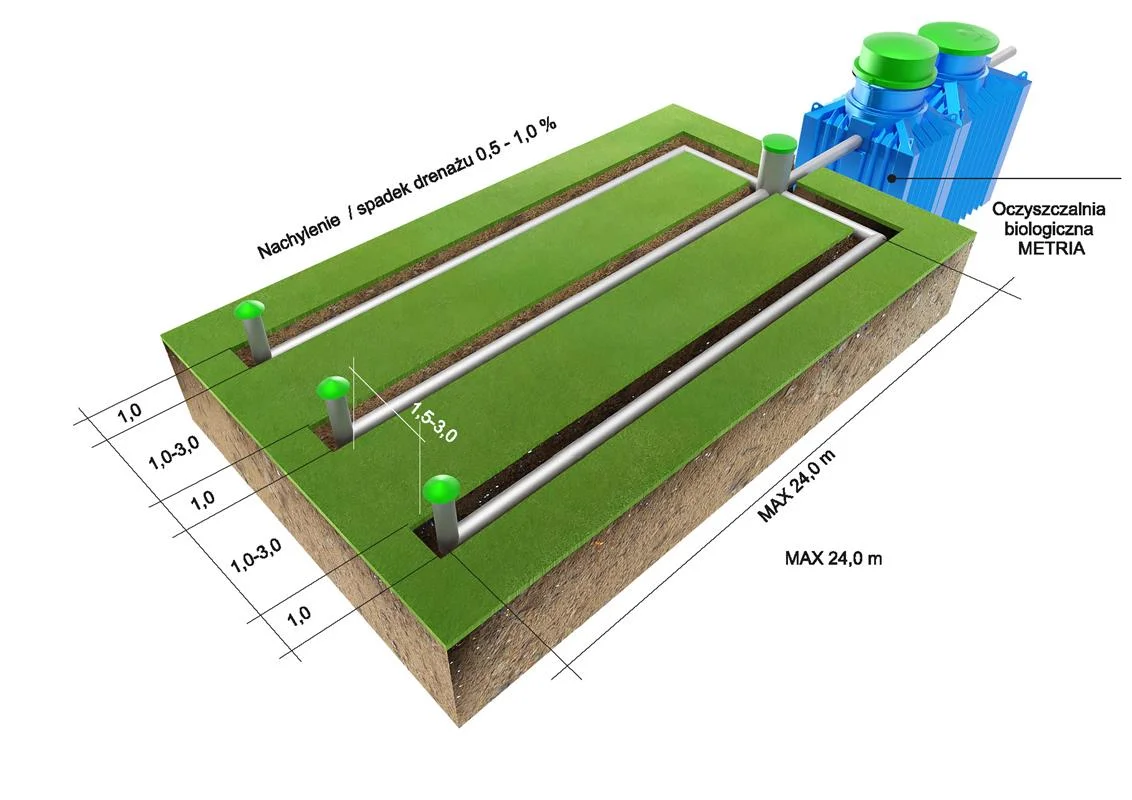

FAZA IV – ODPROWADZANIE CZYSTEJ WODY: Czysta woda z górnej części zbiornika jest odprowadzana do odbiornika (takiego jak drenaż, tunele rozsączające lub studnia chłonna) za pomocą pompy mamutowej. System jest zaprojektowany, by minimalizować ryzyko zaciągania cząsteczek stałych i utrzymywać odpowiedni poziom osadu czynnego.

FAZA V – ODPROWADZANIE NADMIARU OSADU: Po odprowadzeniu czystej wody, następuje przepompowanie nagromadzonego osadu czynnego z dna reaktora do osadnika wstępnego. Po zakończeniu tego procesu cykl oczyszczania rozpoczyna się od nowa w FAZIE I.

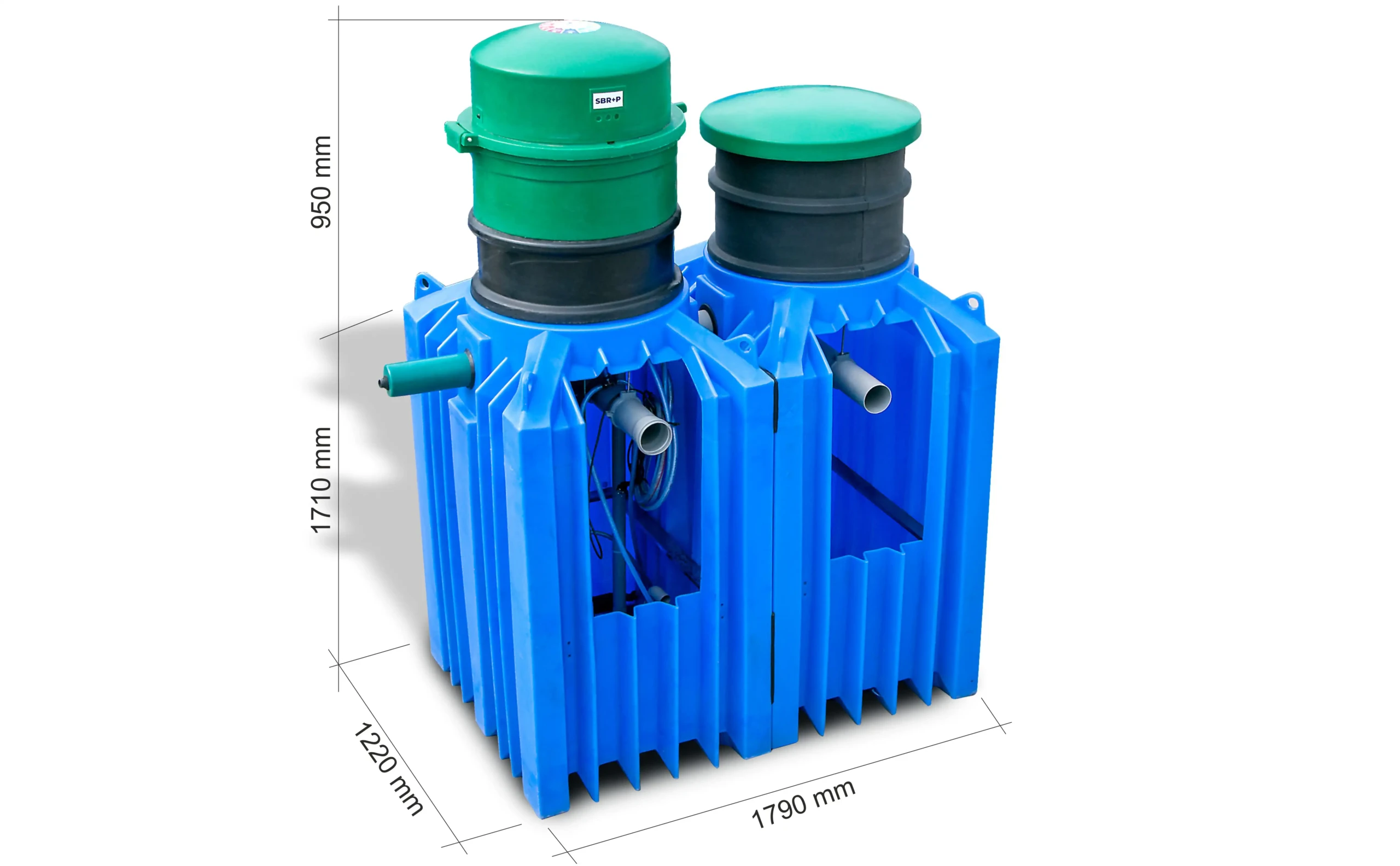

Wymiary oczyszczalni EKO-SBR 4:

Pojemność: 2500 l

Wysokość z kołnierzem: 1710 mm

Wysokość całkowita z nadbudową: 2660 mm

Wysokość do wlotu: 1420 mm

Średnica wlotu: 160 mm

Średnica wylotu: 110 mm

Długość: 1790 mm

Szerokość: 1220 mm

Wysokość nadbudowy: 950 mm

Krótki film prezentujacy oczyszczalnię biologiczną EKO-SBR METRIA

Warunki konserwacji oraz kontroli urządzenia:

Comiesięczne czynności:

Sprawdzić, czy urządzenie działa prawidłowo.

Przeprowadzić wizualną kontrolę na drodze przepływu ścieków.

Upewnić się, że oczyszczalnia ma zasilanie elektryczne.

Wyczyścić filtr w dmuchawie membranowej.

Skontrolować rury dopływowe i odpływowe oraz obserwować, czy w strefach wlotu i wylotu nie powstały zatory. Należy również kontrolować poziom ścieków w studzience rozdzielczej; w przypadku podwyższonego stanu medium sprawdzić drenaż rozsączający.

Przeprowadzić kontrolę systemu napowietrzania oczyszczalni.

Sprawdzić stopień napełnienia osadnika.

Coroczne czynności:

Oczyszczalnia powinna być opróżniana z osadów co 12-18 miesięcy. Jeżeli zbiornik zostanie uzupełniony w około 50% osadem, należy przystąpić do jego usunięcia, niezależnie od tego, czy minął minimalny okres 12 miesięcy.

Po usunięciu osadu koniecznie należy napełnić zbiornik wodą.

Regularne kontrole i konserwacje są kluczowe dla optymalnego działania oczyszczalni ścieków.

Normy i certyfikaty:

PN-EN 12566-3+A2:2013-10

Znak jakości CE

Gwarancja:

Okres gwarancji na zbiornik: 21 lat

Okres gwarancji na osprzęt: 2 lata

 Dlaczego warto zainwestować w biologiczną oczyszczalnię EKO-SBR ?

Bezpieczna konstrukcja: Oczyszczalnia została zaprojektowana z eliminacją części ruchomych, co zmniejsza ryzyko awarii. Zastosowanie monolitycznego zbiornika z polietylenu (PE) najwyższej jakości gwarantuje trwałość i szczelność.

Wysoka skuteczność oczyszczania: Posiadają znak CE, co świadczy o ich zgodności z normami PN-EN 12566-3+A2:2013-10. Przebadane przez notyfikowane jednostki badawcze, zapewniają wysoką sprawność w oczyszczaniu ścieków.

Mała wrażliwość na przerwy w dostawie prądu: System sterowania automatycznie dostosowuje fazy oczyszczania do ilości napływających ścieków, co zapewnia ciągłość procesu mimo braku zasilania.

Automatyzacja procesu: System zautomatyzowanego sterowania pozwala na kontrolę nad cyklem oczyszczania, co zwiększa elastyczność i bezpieczeństwo.

Stan czuwania: Oczyszczalnia może być ustawiona w tryb czuwania, co pozwala na kontynuację procesu oczyszczania nawet przy braku dopływu ścieków przez okres do dwóch tygodni.

Łatwa i tania rozbudowa: Modułowa budowa umożliwia łatwą rozbudowę przez dodanie dodatkowego zbiornika bez konieczności wymiany istniejących elementów.

Bez biopreparatów: Oczyszczanie zachodzi bez potrzeby stosowania dodatkowych biopreparatów.

Długi okres użytkowania: Monolityczne zbiorniki wzmocnione stalowymi elementami gwarantują długotrwałą niezawodność.

Kompaktowe wymiary: Oczyszczalnia nie wymaga dużej powierzchni terenu, co sprawia, że może być montowana w każdej lokalizacji.

100% recykling: Zbiorniki oczyszczalni SBR oraz ich wewnętrzne elementy są wykonane z materiałów w 100 % do recyklingu, co umożliwia ponowne wykorzystanie surowców i pozytywnie wpływa na środowisko.

Energooszczędność: Urządzenie charakteryzuje się niskim zużyciem energii, co prowadzi do oszczędności finansowych dla użytkowników oraz przyczynia się do ochrony środowiska.

Ochrona zasobów wodnych: Proces oczyszczania ścieków nie tylko poprawia jakość wody, ale także chroni ten cenny zasób.
